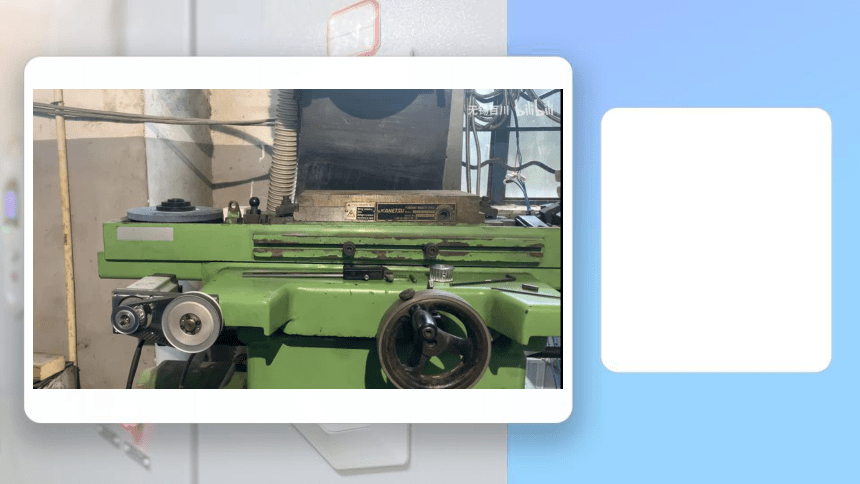

自动往返正反转控制电路理论讲解

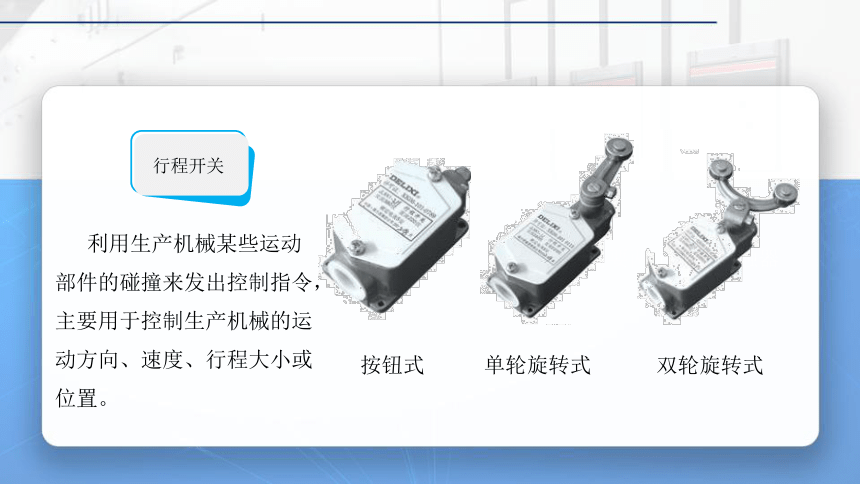

电路需要两个交流接触器
按钮式
单轮旋转式
双轮旋转式

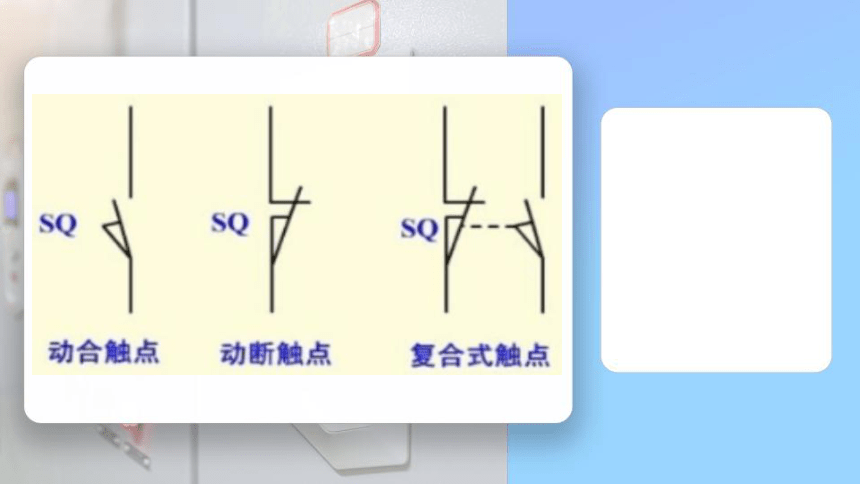

行程开关
利用生产机械某些运动部件的碰撞来发出控制指令，主要用于控制生产机械的运动方向、速度、行程大小或位置。

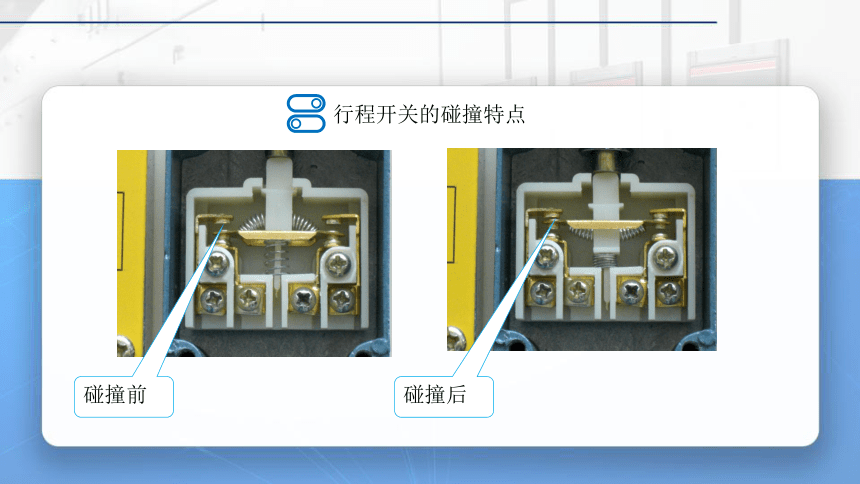

行程开关的碰撞特点
碰撞前
碰撞后
L1L2L3
KM1
KM2
KH
SB1
SB2
SB3
KM1
KM2
KM1
KH
U
V
W
KM2
KM1
SQ1
SQ3
SQ2
SQ4
KM2
FU1
FU2
QS
M
3~
SQ1
SQ3
SQ4
SQ2

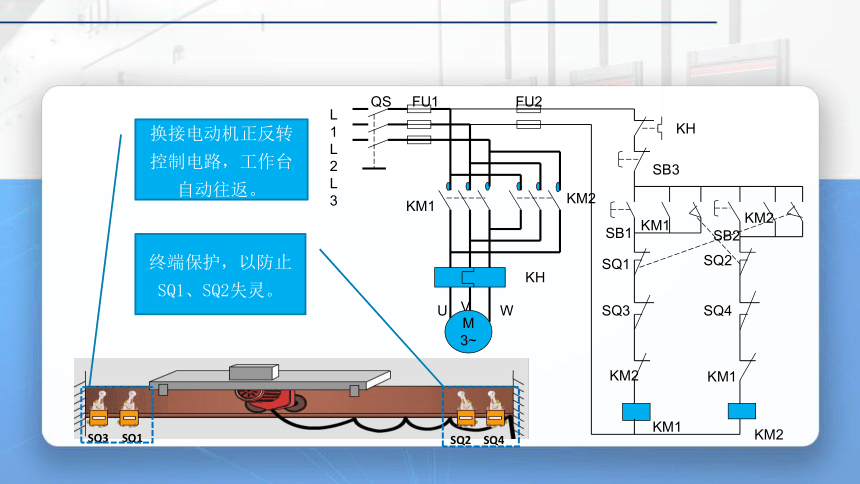

换接电动机正反转控制电路，工作台自动往返。
终端保护，以防止SQ1、SQ2失灵。

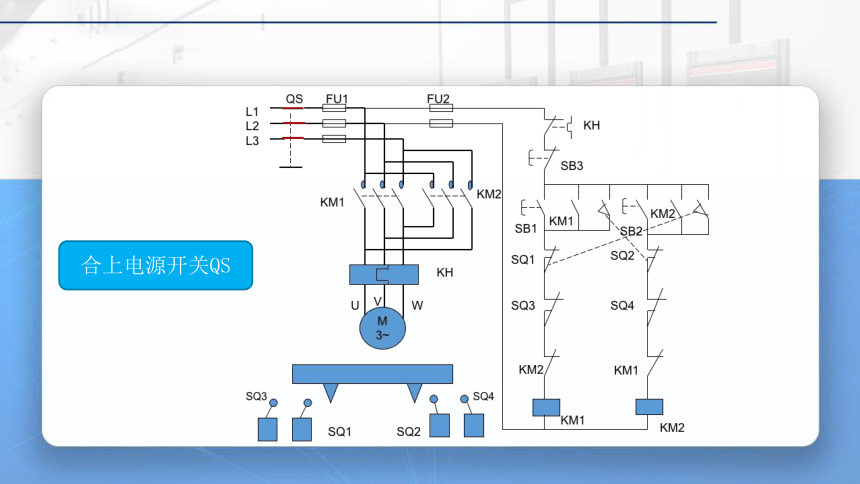

合上电源开关QS
按下SB1
交流接触器KM1
线圈得电
KM1动合辅助触头闭合，对KM1自锁。
电机正转
KM1动断触头断开，
对KM2联锁。
动合主触头闭合
松开SB1
电动机继续正转
挡铁碰SQ1
SQ1动断触头断开
KM1线圈失电
KM1动合主触头断开
电机停转
KM1动合触头断开
解除对KM1自锁
KM1动断触头闭合
解除对KM2联锁
SQ1动合触头闭合
KM2线圈得电
KM2动断触头断开
对KM1联锁
KM2动合触头闭合
对KM2自锁
KM2动合主触头闭合
电动机反转
工作向右运动
SQ1复原
工作台继续向右运动
挡铁碰SQ2
SQ2动断触头断开
KM2线圈失电
KM2动合主触头断开
电机停转
KM2动合触头断开
解除对KM2自锁
KM2动断触头闭合
解除对KM1联锁
挡铁碰SQ2
SQ2动合触头闭合
KM1线圈得电
KM1动合辅助触头闭合，对KM1自锁
KM1动合主触头闭合,电机正转
KM1动断触头断开，
对KM2联锁。
