接触器联锁正反转控制
电路理论讲解
通过交流接触器辅助常开触头的自锁功能，使接触器线圈保持持续通电状态。
KM
L1L2L3
QS
FU1
FU2
M3~
SB1
KM
SB2
FR
FR
KM

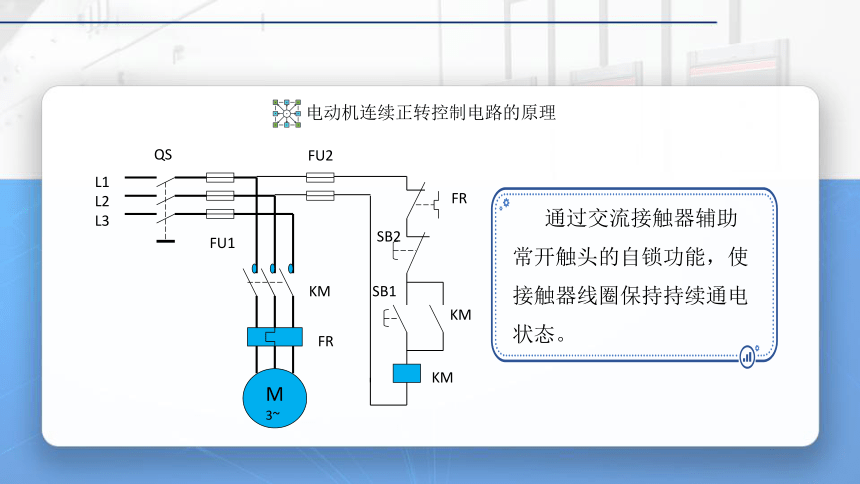

电动机连续正转控制电路的原理
M
3～
L1
L2
L3
U
V
W
正转
M
3～
L1
L2
L3
U
V
W
反转

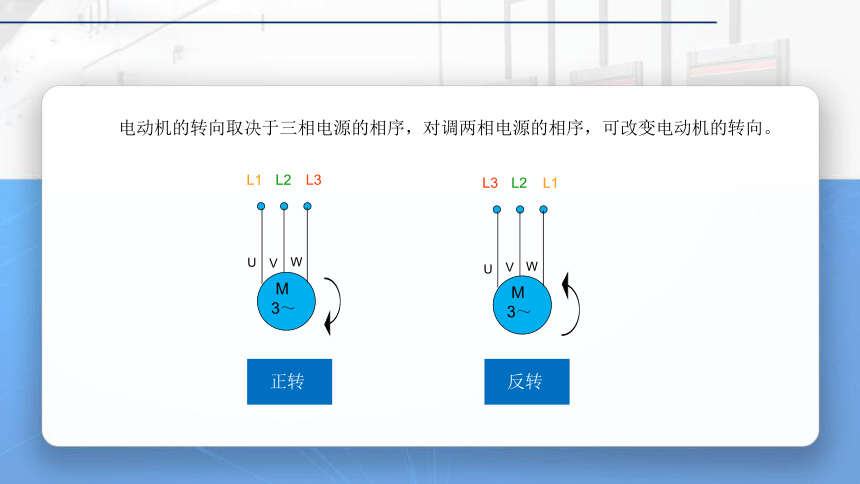

电动机的转向取决于三相电源的相序，对调两相电源的相序，可改变电动机的转向。
L1----U
L2----V
L3----W

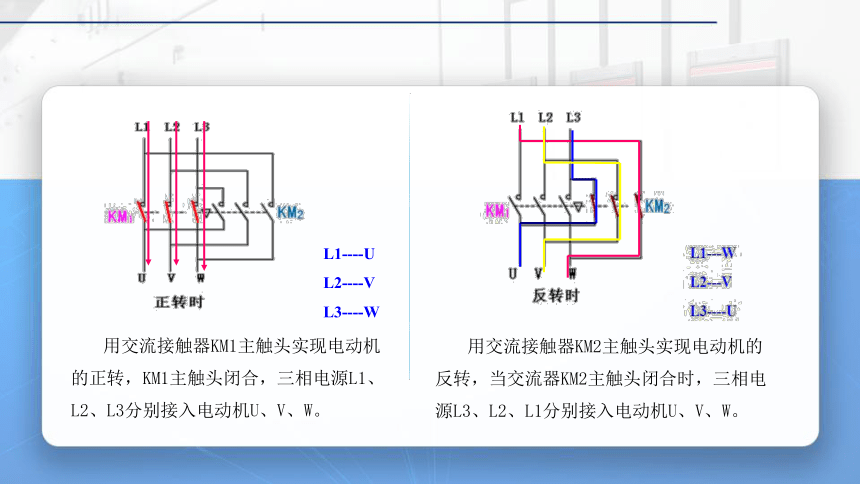

用交流接触器KM1主触头实现电动机的正转，KM1主触头闭合，三相电源L1、L2、L3分别接入电动机U、V、W。
用交流接触器KM2主触头实现电动机的反转，当交流器KM2主触头闭合时，三相电源L3、L2、L1分别接入电动机U、V、W。

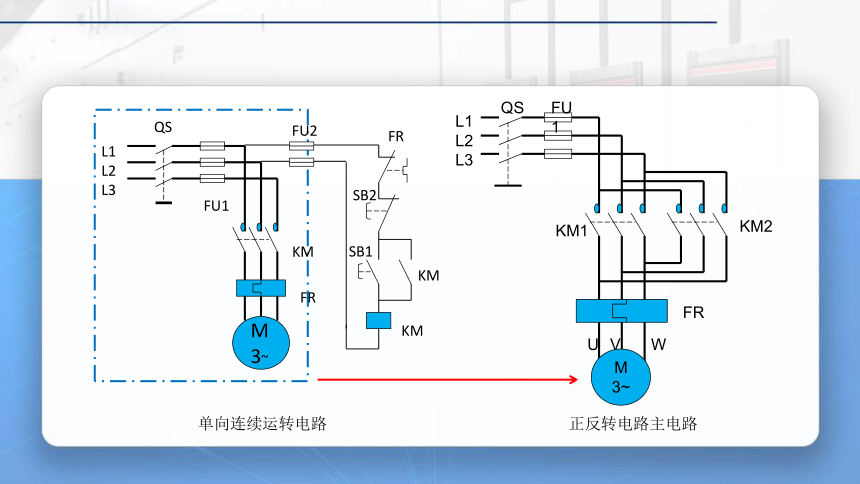

正反转电路主电路
单向连续运转电路
FR
L1L2L3
QS
FU1
FU2
M3~
SB1
KM
SB2
FR
KM
KM
L1L2L3
FU1
KM1
FR
U
V
W
QS
M
3~
KM2
反转
L1L2L3
QS
FU1
FU2
M3~
SB1
KM1
SB
FR
正转
FR
KM1
KM1
正转按钮
反转按钮
停止按钮
按下SB1
KM1得电，电动机正转
按下SB3
KM1失电，电动机停转
按下SB2
KM2得电，电动机反转
按下SB3
KM2失电，电动机停转
在电动机正转的过程中，按下反转按钮会如何？
在反转的过程中，按下正转按钮会如何？
KM1和KM2将同时得电
主电路电源被短路！

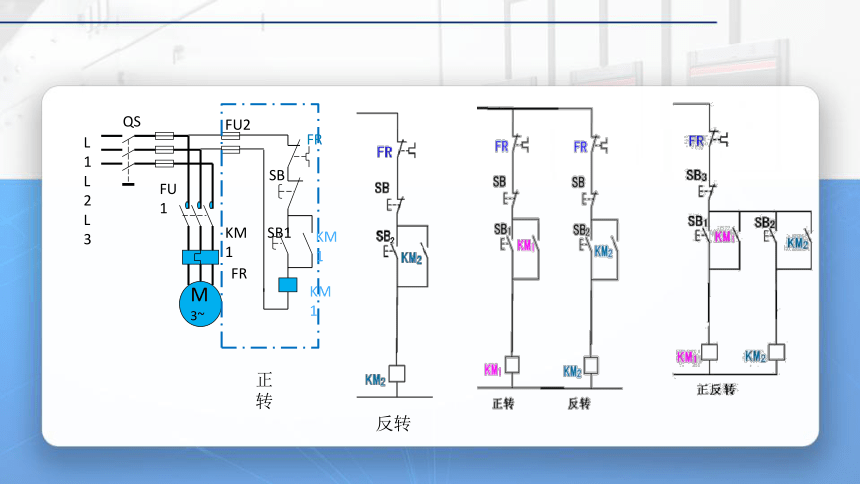

KM1线圈电路中串入KM2的辅助常闭触头
在KM2线圈电路中串入KM1的辅助常闭触头
保证接触器KM1和KM2不能同时得电

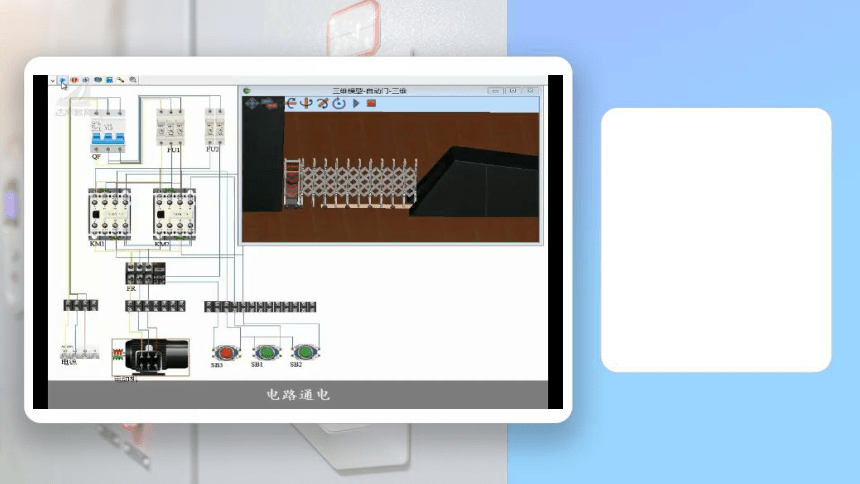

接触器联锁正反转控制电路
接触器联锁
一个接触器得电动作时，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间相互制约。
按下SB1
KM1线圈得电
KM1 联锁触点分断对KM2 联锁
KM1 主触点闭合
KM1 自锁触点闭合
电动机M起动连续正转
按下停止按钮SB3
KM1线圈断电
KM1主触点分断
电动机停转
请根据电气原理图，自行完成反转控制的原理分析。
