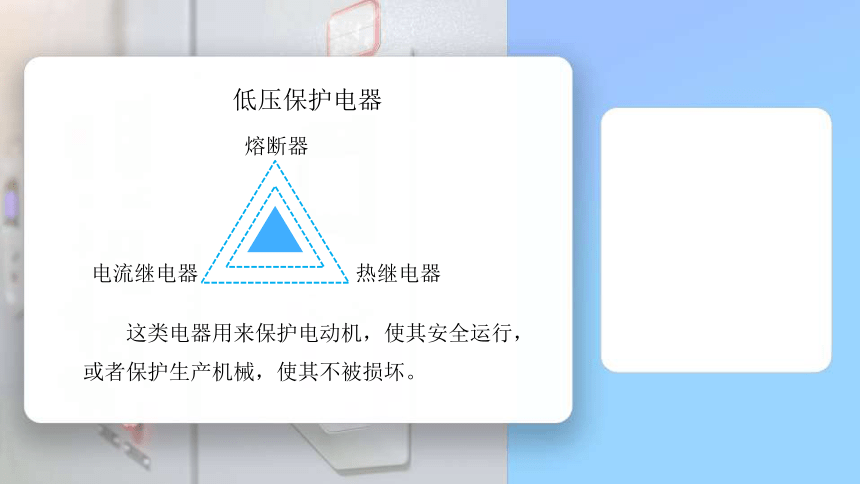

低压保护电器
低压保护电器
这类电器用来保护电动机，使其安全运行，或者保护生产机械，使其不被损坏。
熔断器
电流继电器
热继电器
低压保护电器

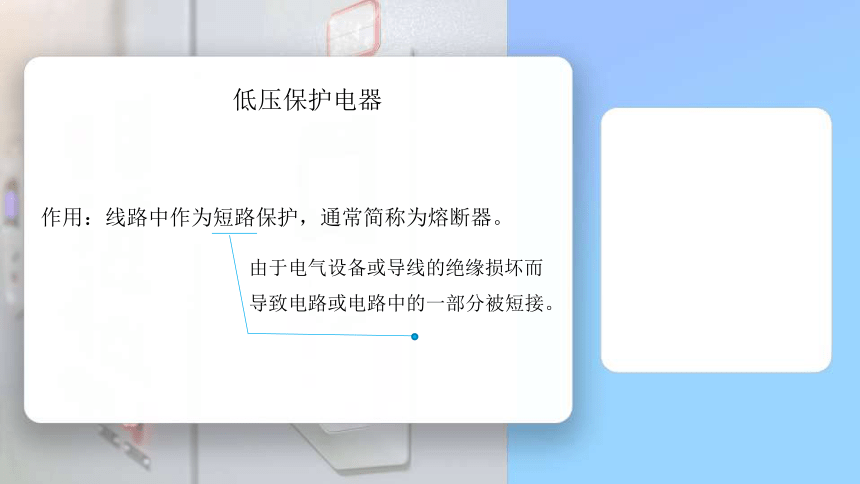

作用：线路中作为短路保护，通常简称为熔断器。
由于电气设备或导线的绝缘损坏而导致电路或电路中的一部分被短接。
低压保护电器

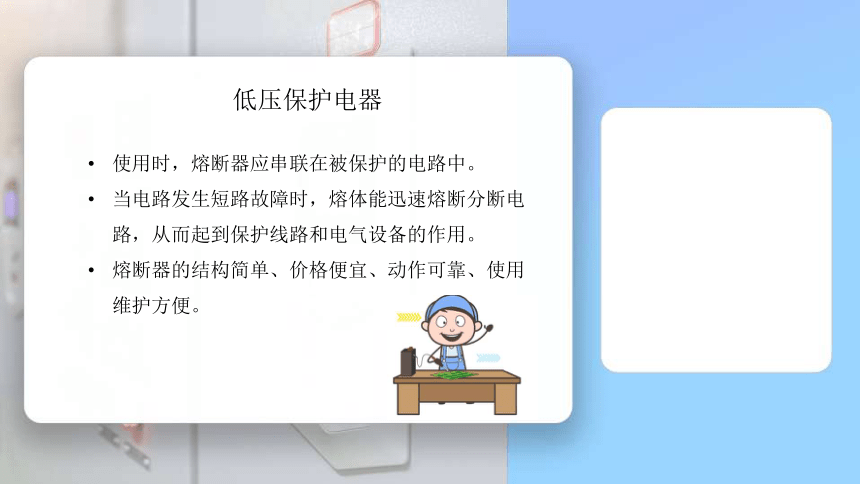

使用时，熔断器应串联在被保护的电路中。
当电路发生短路故障时，熔体能迅速熔断分断电路，从而起到保护线路和电气设备的作用。
熔断器的结构简单、价格便宜、动作可靠、使用维护方便。

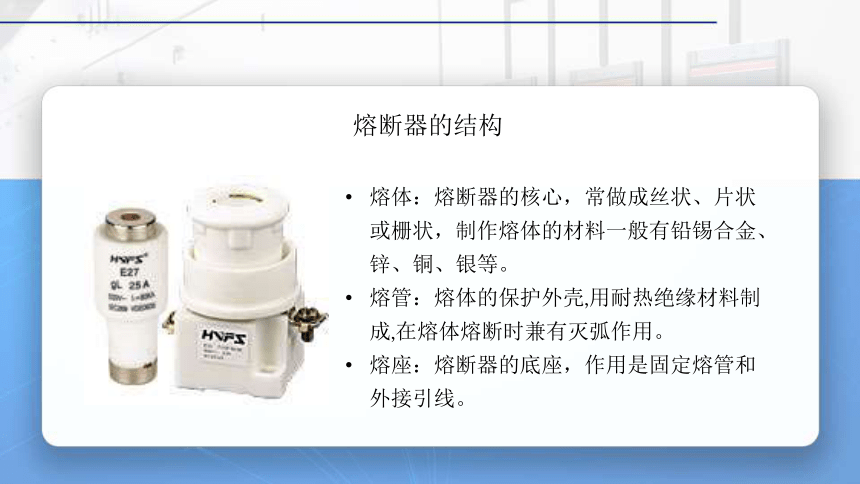

熔断器的结构
熔体：熔断器的核心，常做成丝状、片状或栅状，制作熔体的材料一般有铅锡合金、锌、铜、银等。
熔管：熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。
熔座：熔断器的底座，作用是固定熔管和外接引线。
熔断器的主要技术参数

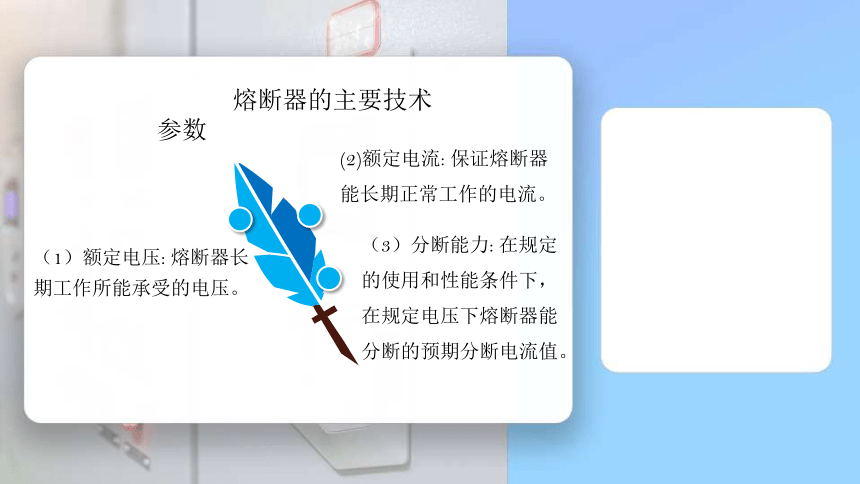

（1）额定电压: 熔断器长期工作所能承受的电压。
(2)额定电流: 保证熔断器能长期正常工作的电流。
（3）分断能力: 在规定的使用和性能条件下，在规定电压下熔断器能分断的预期分断电流值。
熔断器的主要技术参数

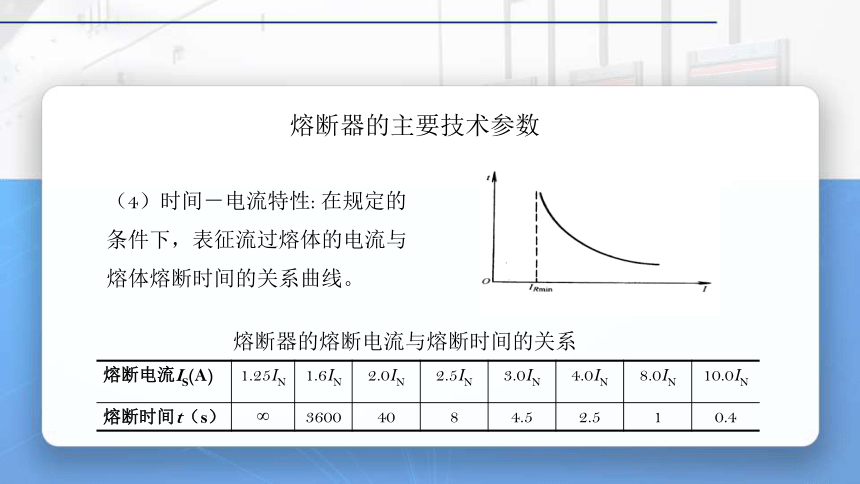

（4）时间－电流特性: 在规定的条件下，表征流过熔体的电流与熔体熔断时间的关系曲线。
熔断器的熔断电流与熔断时间的关系
熔断电流IS(A) 1.25IN 1.6IN 2.0IN 2.5IN 3.0IN 4.0IN 8.0IN 10.0IN
熔断时间t（s） ∞ 3600 40 8 4.5 2.5 1 0.4
熔断器的主要技术参数
除照明和电加热电路外，熔断器一般不宜用作过载保护，主要用于短路保护。
熔体在额定电流下绝对不应熔断，所以最小熔断电流必须大于额定电流。
技术参数
熔断器的安装与使用
1
2
3
4
5
6
7
用于安装与使用的熔断器应完整无损，并标有额定电压、额定电流值。
熔断器安装时应保证熔体与夹头、夹头与夹座接触良好。
熔断器内要安装合格的熔体。
更换熔体或熔管时，必须切断电源。
RM10系列熔断器，在切断过三次相当于分断能力的电流后，须更换熔断管。
对RM10系列熔断器，在切断过三次相当于分断能力的电流后，必须更换熔断管。
熔断器兼作隔离器件使用时，应安装在控制开关的电源进线端。
热继电器
热继电器是利用流过继电器的电流所产生的热效应而反时限动作的自动保护电器。
热继电器
反时限动作，是指电器的延时动作时间随通过电路电流的增加而缩短。
热继电器主要与接触器配合使用，用作电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。
热继电器
热元件
传动机构
常闭触头
常开触头
过载前
过载后
结构
热继电器
工作原理 ：
将热元件串联在主电路中，常闭触头串联在控制电路中。
电动机过载时，电阻丝发热增多，温度升高，主双金属片向右弯曲，通过传动机构推动常闭触头断开，分断控制电路。
接触器切断主电路，实现对电动机的过载保护。电源切除后，主双金属片逐渐冷却恢复原位。
热继电器
复位机构
手动复位：时间不大于2min。
自动复位：时间不大于5min
