电气图基本知识

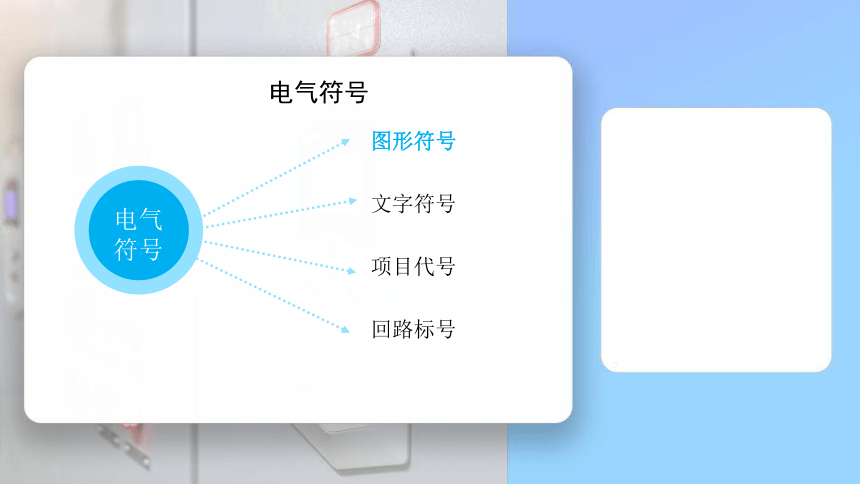

电气符号
电气
符号
图形符号
文字符号
项目代号
回路标号
电气符号
电气
符号
图形符号
文字符号
项目代号
回路标号

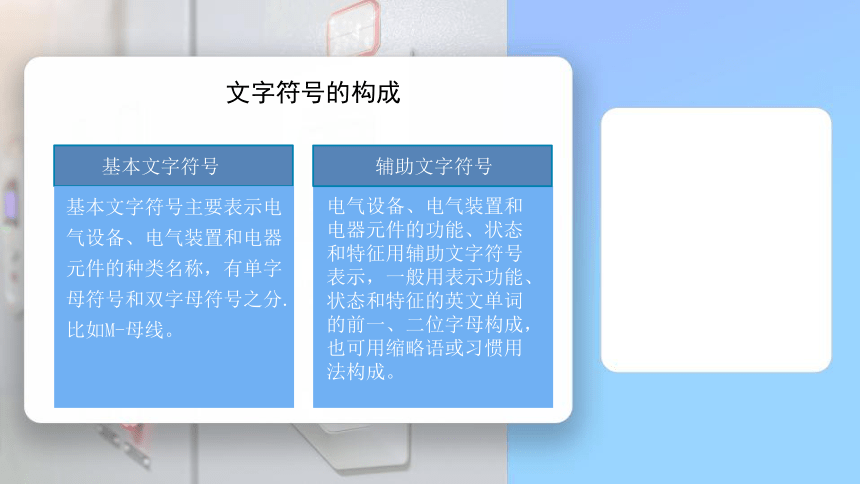

文字符号的构成
基本文字符号主要表示电气设备、电气装置和电器元件的种类名称，有单字母符号和双字母符号之分.比如M-母线。
基本文字符号
辅助文字符号
电气设备、电气装置和电器元件的功能、状态和特征用辅助文字符号表示，一般用表示功能、状态和特征的英文单词的前一、二位字母构成，也可用缩略语或习惯用法构成。

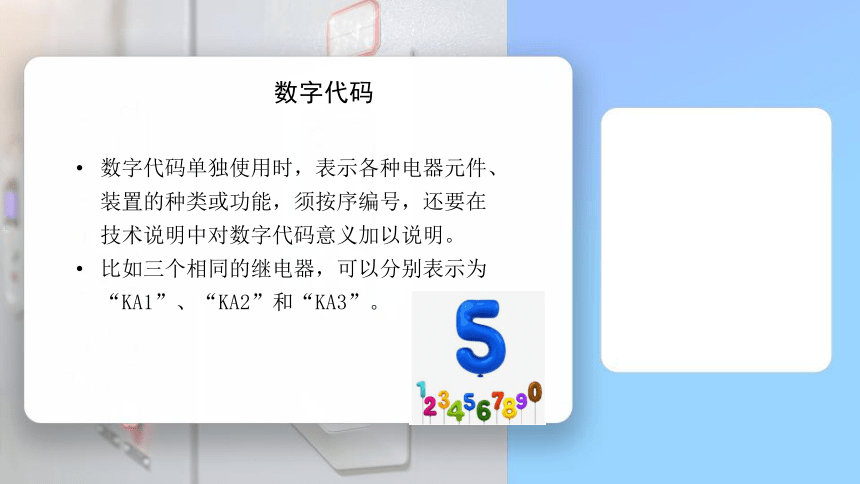

数字代码
数字代码单独使用时，表示各种电器元件、装置的种类或功能，须按序编号，还要在技术说明中对数字代码意义加以说明。
比如三个相同的继电器，可以分别表示为“KA1”、“KA2”和“KA3”。

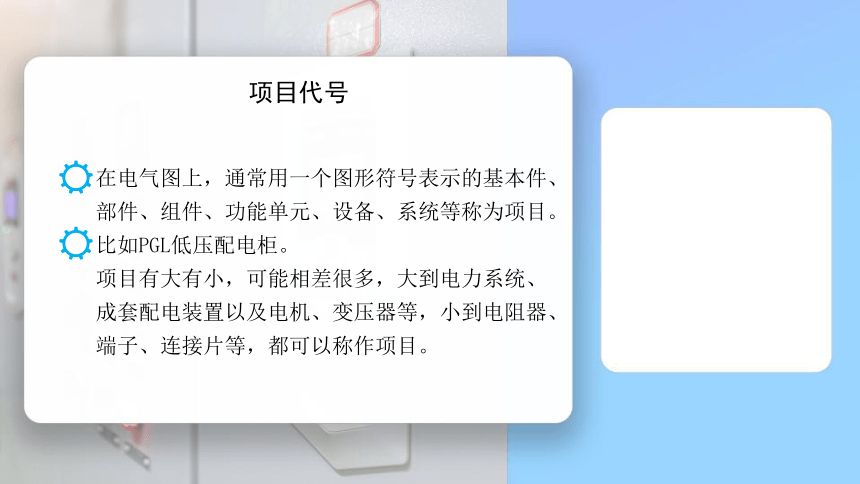

项目代号
在电气图上，通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等称为项目。
比如PGL低压配电柜。
项目有大有小，可能相差很多，大到电力系统、成套配电装置以及电机、变压器等，小到电阻器、端子、连接片等，都可以称作项目。

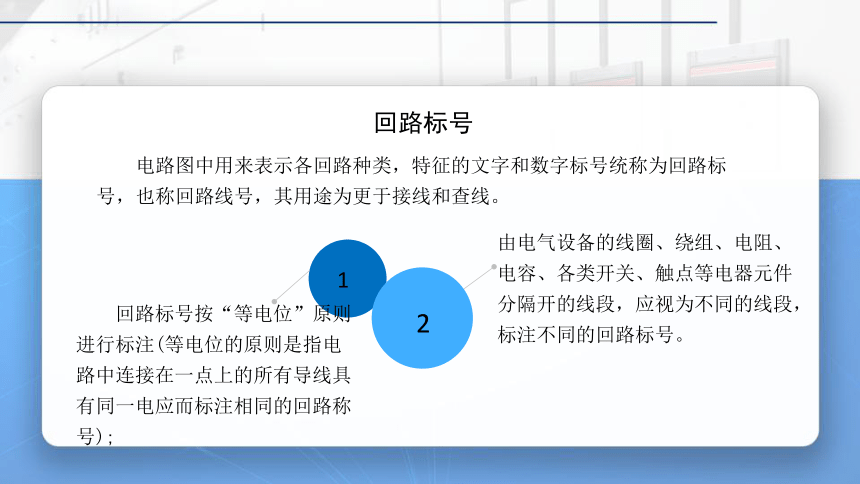

回路标号
由电气设备的线圈、绕组、电阻、电容、各类开关、触点等电器元件分隔开的线段，应视为不同的线段，标注不同的回路标号。
1
2
电路图中用来表示各回路种类，特征的文字和数字标号统称为回路标号，也称回路线号，其用途为更于接线和查线。
回路标号按“等电位”原则进行标注(等电位的原则是指电路中连接在一点上的所有导线具有同一电应而标注相同的回路称号);
识读电气图的基本要求和步骤
了解涉及电气图的有关标准和规程
从简到繁，循序渐进
具备相关电工、电子技术基础知识
熟记会用电气图形符号和文字符号
熟悉各类电气图的典型电路
掌握各类电气图的绘制特点
变配电所电气主接线的读图
读图前要首先看图样的说明，包括首页的目录、技术说明、设备材料明细表和设计、施工说明书。由此对工程项目设计有一个大致的了解，然后看有关的电气图。
变配电所电气主接线的读图
01
02
从标题栏、技术说明到图形、元件明细表，从整体到局部，从电源到负荷，从主电路(一次回路)到辅助电路(二次回路)。
先分清主电路和辅助电路，交流部分和直流部分，按照先主后辅的顺序读图:主电路从上到下由电源经开关设备、到输配电导线直到负荷;辅助电路从电源开始，依次看各个部分。
变配电所电气主接线的读图
03
阅读安装接线图的原则:先主后辅。
读主电路部分要从电源引入端开始，经开关设施备、线路到用电设备;辅助电路也是从电源出发，按照元件连接顺序依次分析。由于安装接线图是由接线原理图绘制出来的，因此，看安装接线电路图的时候，应结合接线原理图对照阅读。
变配电所电气主接线的读图
04
看展开接线图：一般先从展开回路名称，然后从上到下、从左到右地阅读。但是，展开图的回路在分析其功能时很多是交叉的，要注意:展开图中同一种电气元件的各部件是按照功能分别画在不同的回路中同一电气元件的各个部件均标注统一项目代号器件项目代号通常由文字符号和数字编号组成读图时要注意这些元件各个部件动作之间的关系。
变电所电气主接线的读图步骤
1
2
3
4
了解变电所的基本情况，变电所在系统中的地位和作用，变电所的类型。
了解变压器的主要技术参数，包括:额定容量额定电流、额定电压、额定频率和连接组别等。
明确电压等级的主接线形式，包括高压侧(电源侧)有无母线，是单母线还是双母线，母线是否分段，看低压侧的接线形式。
检查开关设备的配置情况。检查进线和出线上是否配置开关设备，配置是否合理，不配置能否保证系统运行和检修。
变电所电气主接线的读图步骤
5
6
7
检查互感器配置情况，从保护和测量的要求出发，检查在应该装互感器的地方是否都安装了互感器，配置的电流互感器个数和安装相比是否合理;配置的电流互感器的副绕组及铁心数是否满足需要。
检查避雷器的配置是否齐全。如果有些电气主接线没有绘出避雷器的配置，则不必检查。
按主接线的基本要求，从安全性、可靠性、经济性和方便性四个方面对电气主接线进行分析，指出优缺点，得出综合评价。
