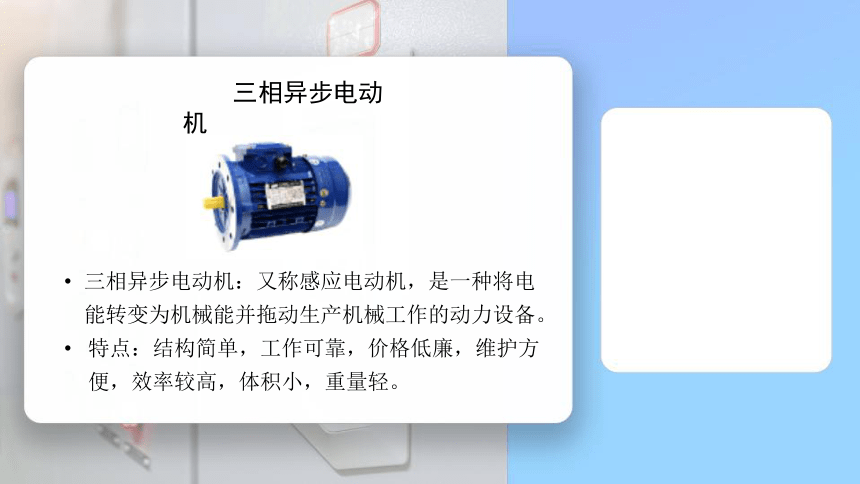

三相异步电动机
三相异步电动机：又称感应电动机，是一种将电能转变为机械能并拖动生产机械工作的动力设备。
特点：结构简单，工作可靠，价格低廉，维护方便，效率较高，体积小，重量轻。
三相异步电动机

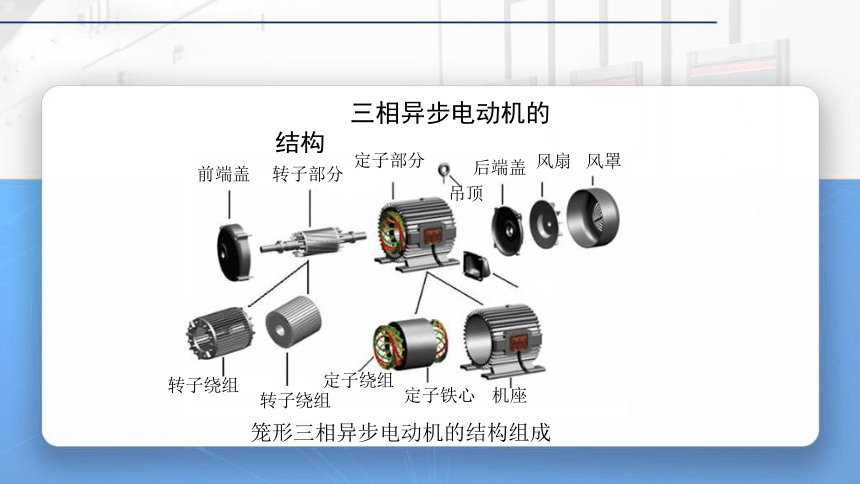

三相异步电动机的结构
笼形三相异步电动机的结构组成
前端盖
转子部分
定子部分
吊顶
后端盖
风扇
风罩
转子绕组
转子绕组
定子绕组
定子铁心
机座

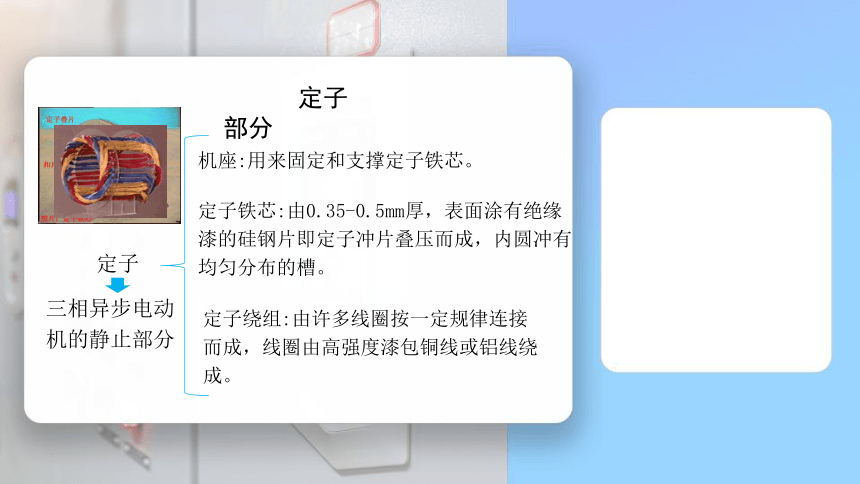

定子部分
定子
三相异步电动机的静止部分
机座:用来固定和支撑定子铁芯。
定子铁芯:由0.35-0.5mm厚，表面涂有绝缘漆的硅钢片即定子冲片叠压而成，内圆冲有均匀分布的槽。
定子绕组:由许多线圈按一定规律连接而成，线圈由高强度漆包铜线或铝线绕成。

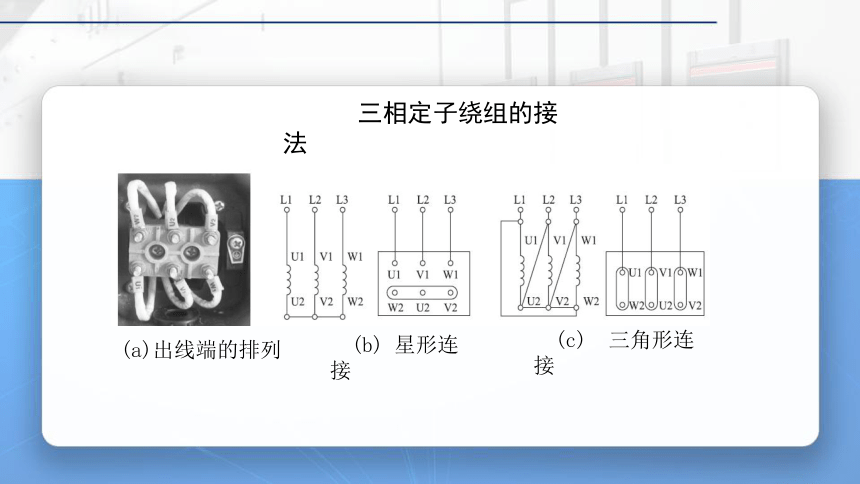

三相定子绕组的接法
(a)出线端的排列
(b) 星形连接
(c) 三角形连接

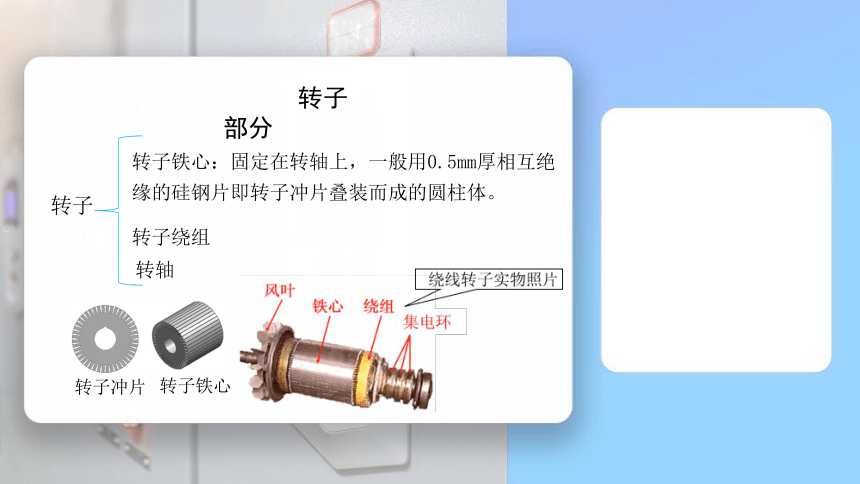

转子部分
转子
转轴
转子铁心：固定在转轴上，一般用0.5mm厚相互绝缘的硅钢片即转子冲片叠装而成的圆柱体。
转子绕组
转子冲片
转子铁心

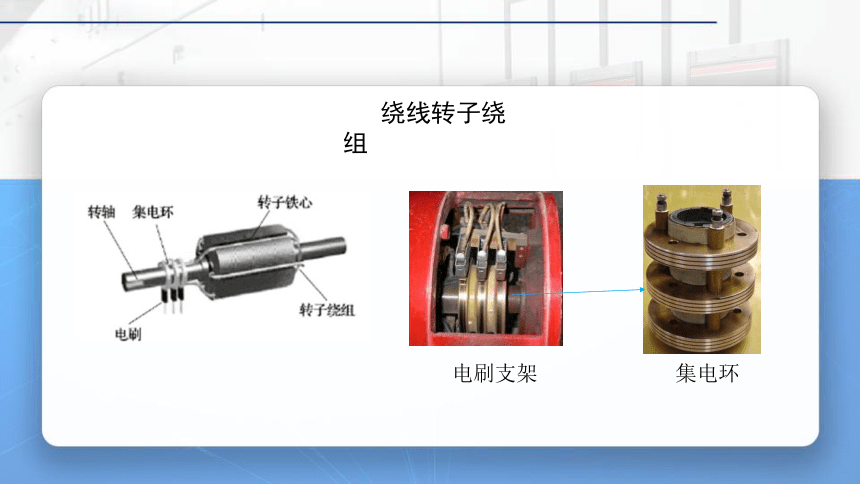

绕线转子绕组
集电环
电刷支架
笼型转子实物照片
笼型转子绕组
三相异步电动机的转轴
其他附件
端盖
轴承和轴承盖
风扇和风罩
接线盒
吊环
其他附件
其他附件
端盖
轴承盖
轴承
使支撑转轴转动，一般采用滚动轴承以减少摩擦。
支撑转子、并保持定子，转子之间同心度。
其他附件
接线盒
吊环
风罩
风扇
三相异步电动机的铭牌和型号
型号
Y180M—4
Y一般用途三项笼型异步电动机
180机座中心高180MM
M机座长度为中机座
S表示短机座
L表示长机座
4旋转磁场磁极数
型号
型号
其他
1.工作方式
2.接法
接法是指电动机在额定电压下,三相定子绕组应采用的连接方法。
其他
指电动机定子绕组所用的绝缘材料允许极限温度的等级。有A、E、B、F、H、C六级。
03
绝缘等级
04
绝缘等级
防护等级表示三相电动机外壳的防护等级,其中IP是防护等级标志符号,其后面的两位数字分别表示电动机防固体和防水能力。数字越大,防护能力越强。
