低压控制电器
居民楼里或办公楼中的开关箱
做隔离，转换，接通和分断电路用。

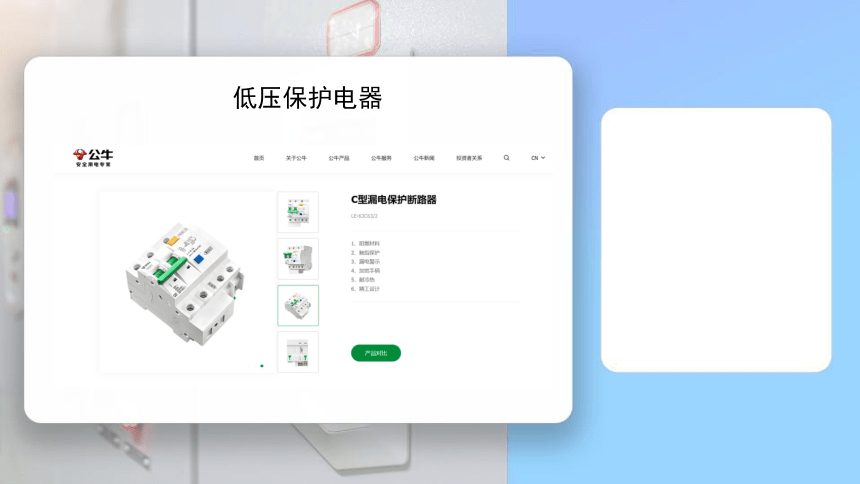

低压保护电器
1995:公牛电器成立，创立公牛品牌。
1996:行业内首创按钮式开关插座，让消费者使用更安全。
1997:公牛成为插座转换器国家新标准GB-2009.3-1997的重要起草、制作者之一。
2021:公牛进入新能源领域。
2022:公牛进入无主灯领域，推出智能无主灯产品。

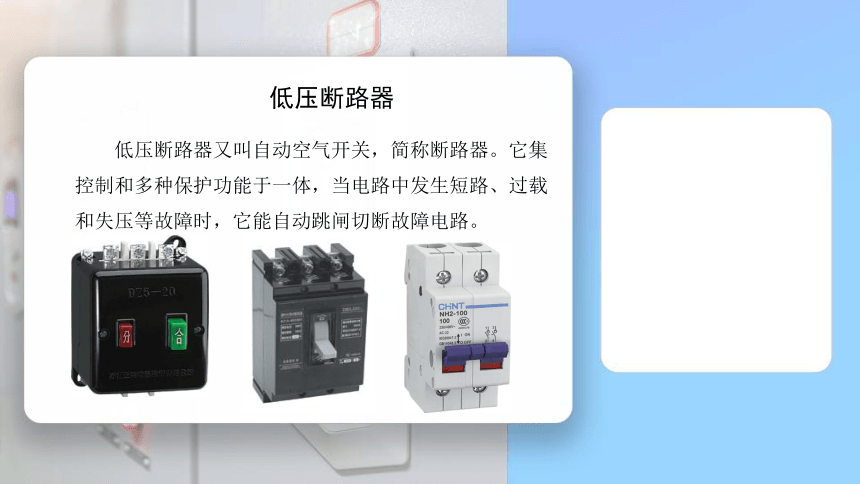

低压断路器
低压断路器又叫自动空气开关，简称断路器。它集控制和多种保护功能于一体，当电路中发生短路、过载和失压等故障时，它能自动跳闸切断故障电路。

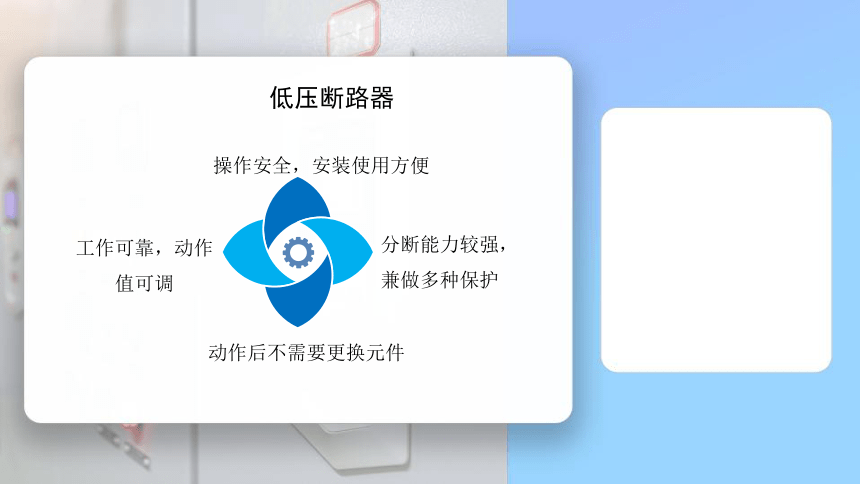

低压断路器
动作后不需要更换元件
操作安全，安装使用方便
工作可靠，动作值可调
分断能力较强，兼做多种保护
低压断路器的分类
结构型式
塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保护式
操作方式
人力操作式、动力操作式、储能操作式
级数
单极、二极、三极、四极式
安装方式
固定式、插入式、抽屉式
在电路中的用途
配电用断路器、电动机保护用断路器、其他负载用断路器
低压断路器的结构及原理
接线柱
按钮
热脱扣器
符号
电磁脱扣器
DZ5系列断路器有三对主触头，一对常开辅助触头和一对常闭辅助触头。
按下绿色“合”按钮时接通电路；按下红色“分”按钮时切断电路；当电路出现短路、过载等故障时，断路器会自动跳闸切断电路。
QF
低压断路器的结构及原理
辅助常开触头和辅助常闭触头
信号指示或控制电路
主、辅助触头的接线柱伸出壳外
便于接线
断路器的热脱扣器
过载保护
电磁脱扣器
短路保护
低压断路器的结构及原理
出厂时，电磁脱扣器的瞬时脱扣动作电流一般整定为10IN。
欠压脱扣器用作零压和欠压保护。
具有欠压脱扣器的断路器，在欠压脱扣器两端无电压或电压过低时不能接通电路。
低压断路器的选用
热脱扣器的整定电流应等于所控制负载的额定电流。
低压断路器的额定电压应不小于线路、设备的正常工作电压额定电流应不小于线路、设备的正常工作电流。
低压断路器的安装与使用
应垂直安装，电源线应接在上端，负载接在下端。
用作电源总开关或电动机的控制开关时，在电源进线侧须加装刀开关或熔断器等，形成明显的断开点。
使用前应将脱扣器工作面上的防锈油脂擦净，以免影响其正常工作。同时应定期检修，清除断路器上的积尘，给操作机构添加润滑剂。
各脱扣器的动作值调整好后，不允许随意变动，并应定期检查各脱扣器的动作值是否满足要求。
断路器的触头使用一定次数或分断短路电流后，应及时检查触头系统。
接触器是一种自动的电磁式开关。触头的通断不是由手来控制，而是电动操作。
CJ10系列
CJ20系列
CJX1系列
CJ40系列
接触器
交流接触器
交流接触器
电磁系统
触头系统
灭弧装置
辅助部件
触头压力弹簧片
反作用弹簧
静铁心
缓冲弹簧
桥式动触头
动铁心
短路环
线圈
底座
交流接触器
常开常闭指的是电磁系统未通电动作前触头的状态。常开和常闭是联动的。
触头分类
辅助触头：用以通断电流较小的控制电路，一般由两对常开触头和两对常闭触头组成。
主触头：用以通断电流较大的主电路，一般由三对常开触头组成。
交流接触器的工作原理
用接触器控制电动机运转
电磁线圈通电
电流产生磁场
产生电磁吸力
将衔铁吸合
辅助常闭触头断开
三对常开主触头和辅助常开触头闭合
断电或电压显著下降时
衔铁复位
各触头恢复到原始状态
