6.5 建筑剖面图

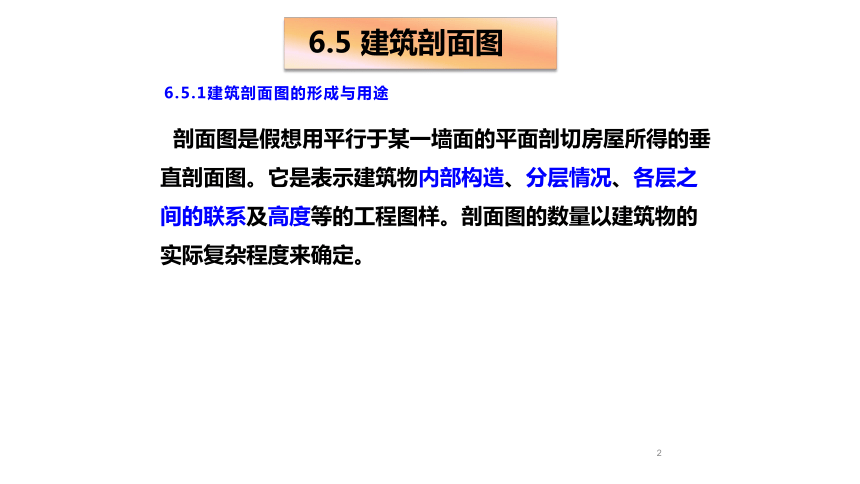

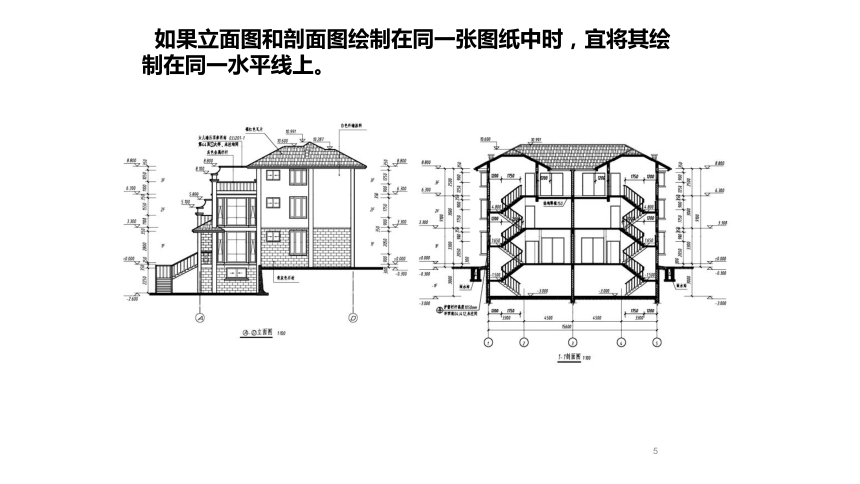

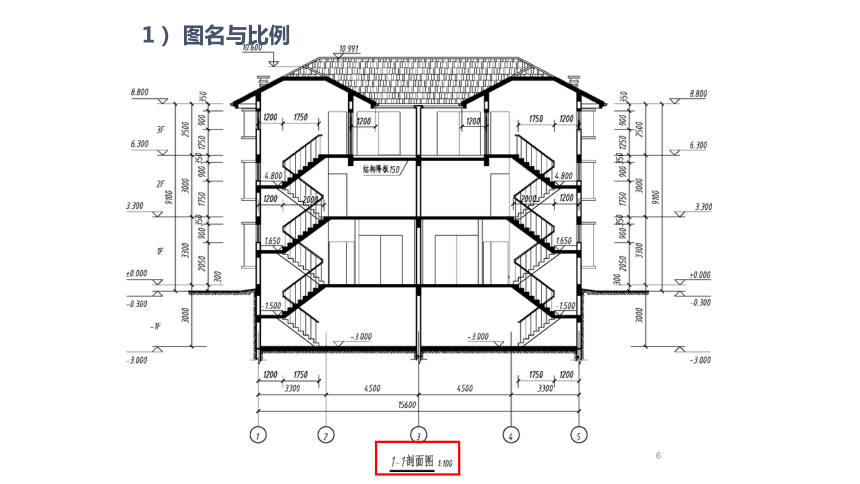

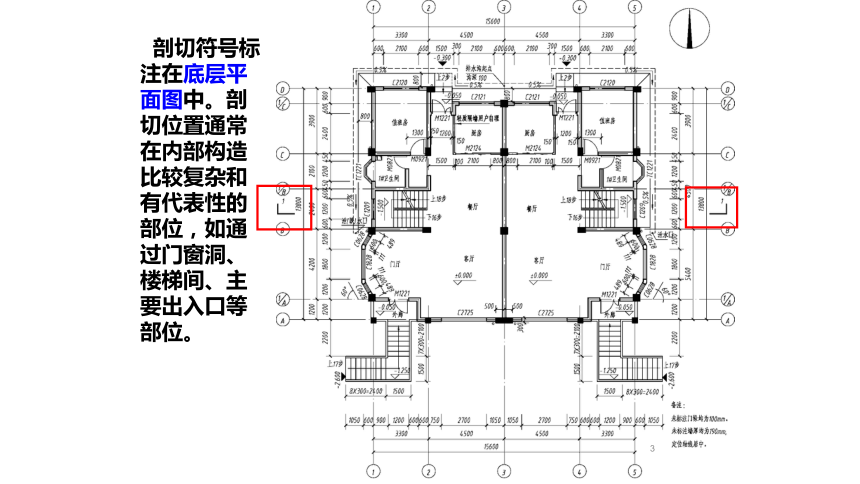

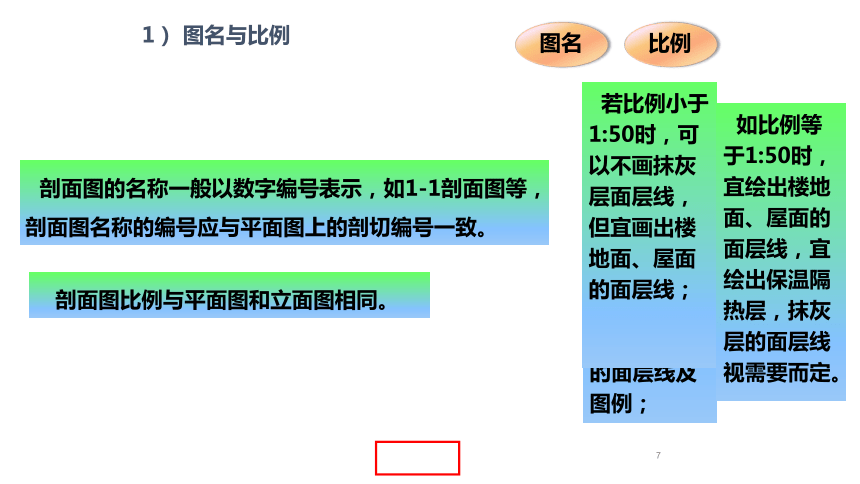

6.5.1建筑剖面图的形成与用途剖面图是假想用平行于某一墙面的平面剖切房屋所得的垂直剖面图。它是表示建筑物内部构造、分层情况、各层之间的联系及高度等的工程图样。剖面图的数量以建筑物的实际复杂程度来确定。6.5建筑剖面图剖切符号标注在底层平面图中。剖切位置通常在内部构造比较复杂和有代表性的部位，如通过门窗洞、楼梯间、主要出入口等部位。主要包含被剖切到的墙、柱等及其定位轴线各层楼（地）面、屋面楼梯与平台及其高度尺寸和完成面标高6.5.2建筑剖面图图示基本内容建筑剖面图应表达建筑物被剖切后的全部断面实形和投影方向可见的建筑构造和构配件的投影。各房间的净空高度、楼梯的结构形式与上下联系详图索引符号剖面图中不用画出建筑物的基础部分，只在室内外地面以下的基础墙上画折断线即可。如果立面图和剖面图绘制在同一张图纸中时，宜将其绘制在同一水平线上。1）图名与比例1）图名与比例图名剖面图的名称一般以数字编号表示，如1-1剖面图等，剖面图名称的编号应与平面图上的剖切编号一致。比例若比例大于1:50时，应画出构配件的材料图例，包括抹灰层、保温隔热层、楼地面和屋面的面层线及图例；若比例小于1:50时，可以不画抹灰层面层线，但宜画出楼地面、屋面的面层线；如比例等于1:50时，宜绘出楼地面、屋面的面层线，宜绘出保温隔热层，抹灰层的面层线视需要而定。剖面图比例与平面图和立面图相同。2）定位轴线及详图索引符号定位轴线剖面图中墙柱的定位轴线应标出，并标注轴间尺寸，以增强与其他图样的联系。详图索引符号剖面图中应画出必要的详图索引标志。3)剖面图的图线用粗实线绘制被剖切到的主要轮廓线，如剖切到的墙体、梁、板、楼梯、地面、屋面等；用细实线绘制其余未被剖切到的可见轮廓线，如门窗洞、洞口、梁、柱、楼梯梯段及扶手、花坛、女儿墙压顶、墙体、踢脚线、勒脚线、门窗扇、水斗、雨水管等。4)剖面图图例剖面图中图例表达原则及方法同平面图应标注室外地坪、台阶、阳台、平台、檐口、屋脊、女儿墙顶部等处的完成面标高及高度尺寸；外墙上各层门窗洞口上下缘标注毛面标高及尺寸5）建筑剖面图的尺寸标注注写定位轴线及轴间横向尺寸。内部尺寸主要注写室内地面、各层楼面、楼梯平台、屋面等处的完成面标高，以及室内搁板、平台、门窗的高度尺寸。5）建筑剖面图的尺寸标注
6.5.3例图阅读建筑剖面图的识读步骤如下：在平面图中找到相应的剖切位置与投影方向，再结合各层建筑平面图，根据对应的投影关系，找到剖面图中各部分的平面位置，建筑物内部的空间形状。查阅建筑物各部位的高度，包括室内外地坪、楼面、剖切到的门窗、楼梯平台、檐口、屋脊等的高度，结合立面图检查是否一致。结合屋顶平面图查阅屋顶的形状、做法、排水等情况。结合建筑设计说明查阅地面、楼面、墙面、顶棚等的材料和装修做法1）轮廓先画出水平方向的定位轴线，屋脊、屋（楼）面、室内外地面的完成面高度线。2）绘制各楼层的厚度及其他有关构造3）细部构造画剖切到的内外墙、屋（楼）面板、楼梯与休息平台、休息平台梁等主要构配件轮廓线等，以及可见细部构造轮廓线4）完成作图检查描深图线，标注尺寸、定位轴线、标高、详图索引、注写图名和比例等6.5.4建筑剖面图绘制步骤谢谢观看
