(共26张PPT)
7.3 基础施工图

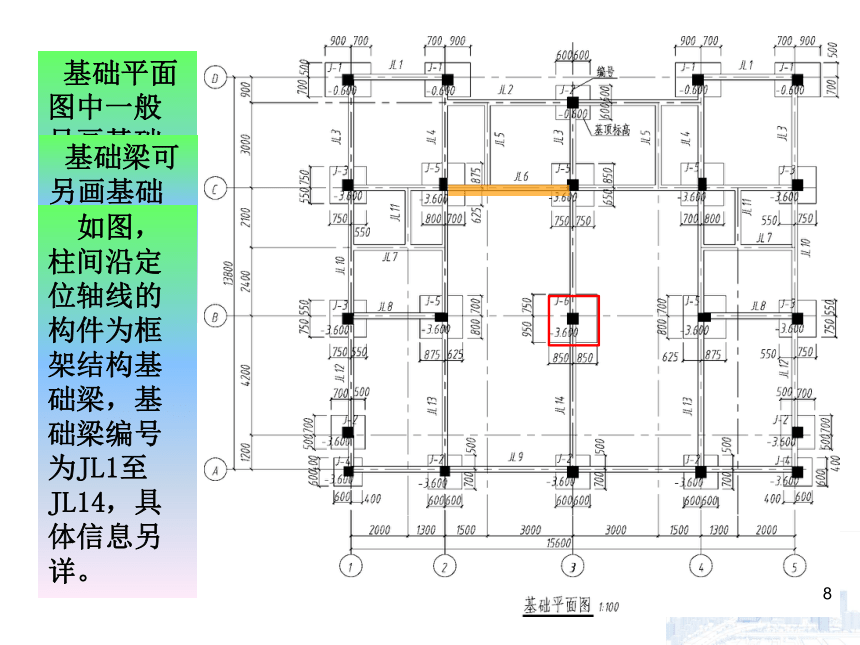

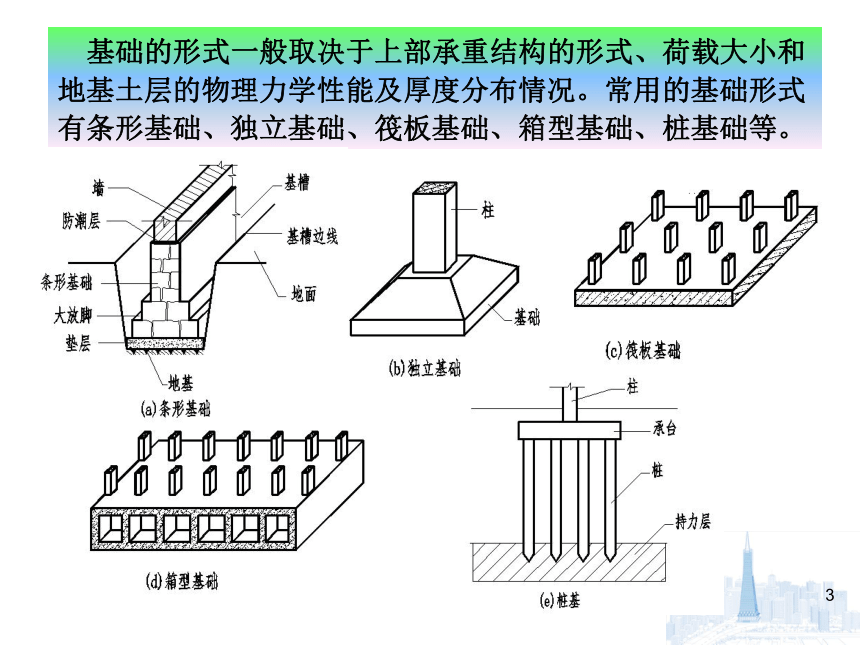

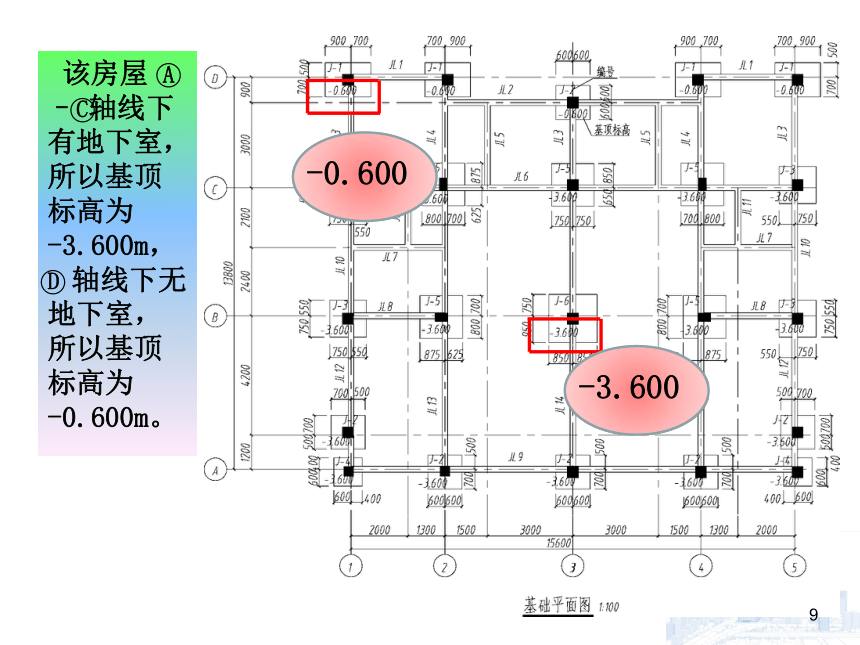

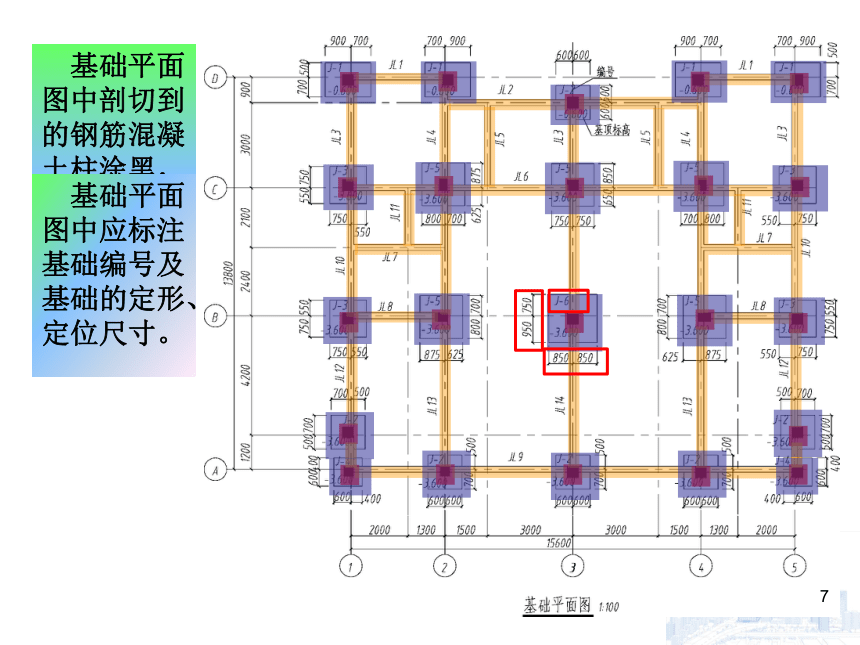

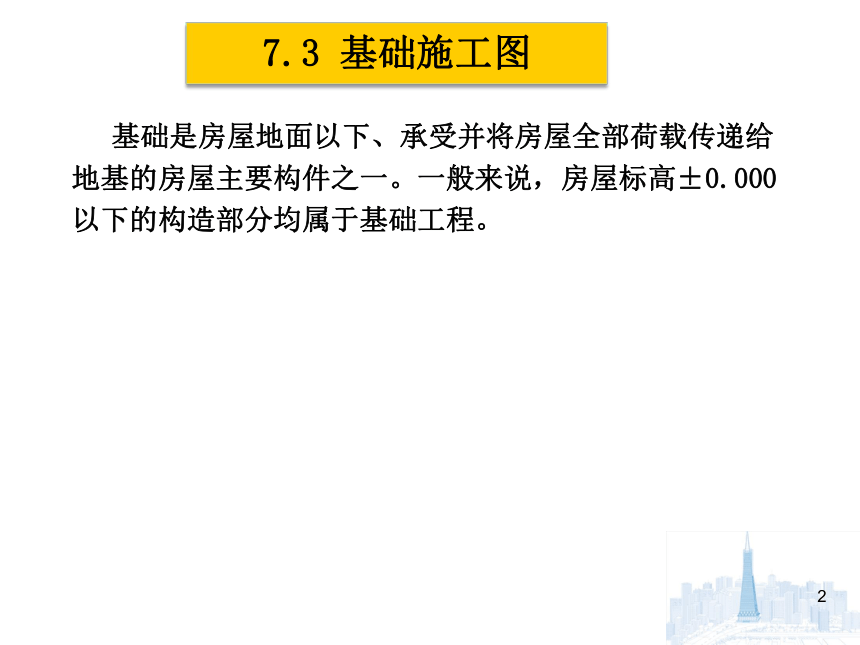

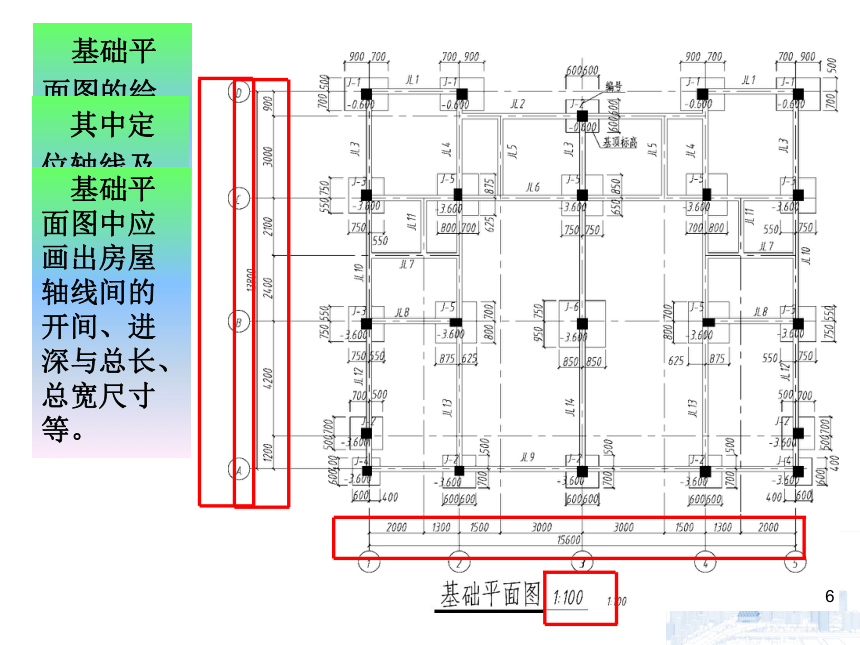

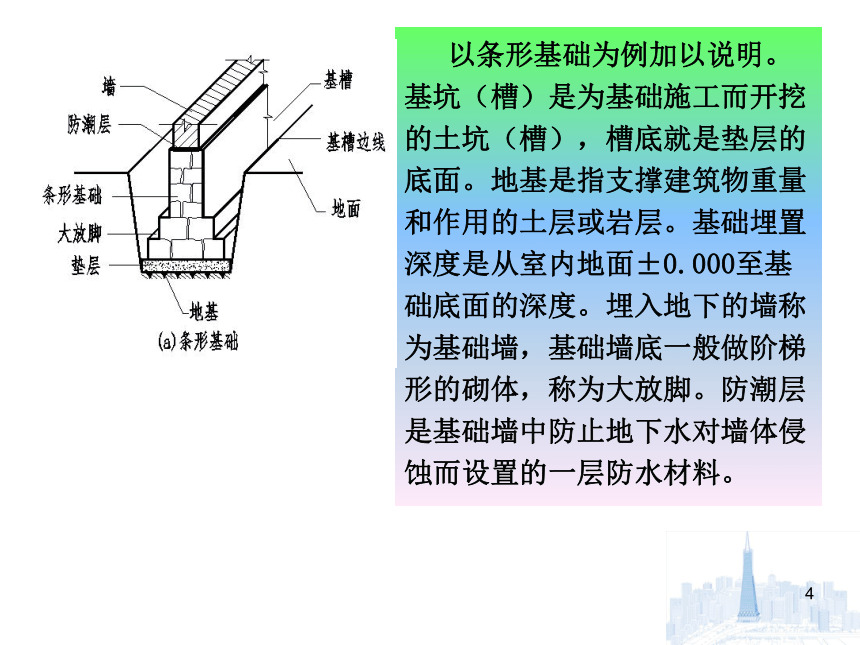

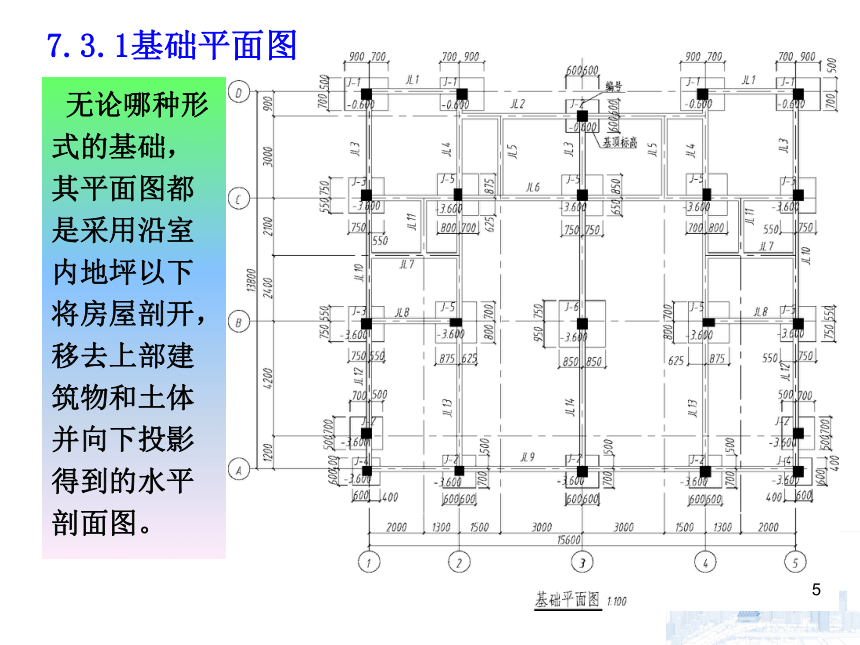

7.3基础施工图基础是房屋地面以下、承受并将房屋全部荷载传递给地基的房屋主要构件之一。一般来说,房屋标高±0.000以下的构造部分均属于基础工程。基础的形式一般取决于上部承重结构的形式、荷载大小和地基土层的物理力学性能及厚度分布情况。常用的基础形式有条形基础、独立基础、筏板基础、箱型基础、桩基础等。以条形基础为例加以说明。基坑(槽)是为基础施工而开挖的土坑(槽),槽底就是垫层的底面。地基是指支撑建筑物重量和作用的土层或岩层。基础埋置深度是从室内地面±0.000至基础底面的深度。埋入地下的墙称为基础墙,基础墙底一般做阶梯形的砌体,称为大放脚。防潮层是基础墙中防止地下水对墙体侵蚀而设置的一层防水材料。7.3.1基础平面图无论哪种形式的基础,其平面图都是采用沿室内地坪以下将房屋剖开,移去上部建筑物和土体并向下投影得到的水平剖面图。基础平面图的绘制比例一般应与建筑平面图的相同。其中定位轴线及其编号也应与建筑平面图一致。基础平面图中应画出房屋轴线间的开间、进深与总长、总宽尺寸等。基础平面图中剖切到的钢筋混凝土柱涂黑,其余可见的基础梁、基础外轮廓线等画成细实线。基础平面图中应标注基础编号及基础的定形、定位尺寸。基础平面图中一般只画基础底面轮廓线、柱断面,基础的细部投影不画,而是反映在基础详图中。基础梁可另画基础梁平面图,也可画在一起。如图,柱间沿定位轴线的构件为框架结构基础梁,基础梁编号为JL1至JL14,具体信息另详。该房屋A–C轴线下有地下室,所以基顶标高为-3.600m,D轴线下无地下室,所以基顶标高为-0.600m。-3.600-0.6007.3.2基础详图条形基础是沿砖混结构房屋受力墙下方设置的基础,包括垫层和基础墙两部分,垫层采用C15细石混凝土,基础墙采用毛石砌筑。基础详图需画出材料图例,并绘出防潮层、室内外地坪等。由于条形基础不配钢筋,所以被剖切到的墙身及基础用中粗线绘制。1.条形基础独立基础常应用于框架结构建筑或工业厂房。独立基础详图由平面图和断面图组成,通常绘图比例为1:20。2.独立基础由A-A断面图可知,独立基础下面有100mm厚的C15细石混凝土垫层,基础为阶梯状。平面图应在其左下角绘出波浪线,以局部剖面的形式绘出基础底部配置的钢筋网,并标注钢筋直径和间距。基础的详细尺寸均以字母代替,在基础尺寸及配筋表中列出具体尺寸大小、配筋情况,施工时将详图与表格对应识读。立面图中钢筋为基础插筋,上部与柱中的钢筋连接,按柱钢筋配置。 7.4楼层结构平面图(传统方法)7.4.1结构平面图的基本要求插入7-15楼层结构平面布置图1)形成结构平面图是假想沿楼板面将房屋水平剖开后的楼面结构布置的水平投影,用来表示各层柱、墙、梁、板等构件的平面布置。楼层结构平面布置图(局部)插入7-15楼层结构平面布置图2) 比例结构平面图是表达房屋结构中各构件的位置和相互关系的完整视图,因而比例较小,常用1:100、1:200、1:50,一般与建筑平面图一致。楼层结构平面布置图(局部)3)视图选择一般的房屋结构是由竖向的墙或柱和水平的板、梁和屋架等构件组成的空间结构体系。为了表达这些承重构件的布置,通常采用结构平面图,必要时可画结构立面图、结构剖面图。结构平面图既能表示出结构竖向构件的水平断面形状和平面位置,又能表示水平构件的平面布置情况。楼层结构平面布置图(局部)当水平构件的高度较为复杂时,可用结构立面图予以表达。4)尺寸标注结构平面图必须标明各定位轴线间尺寸、轴线总尺寸、各构件的定位尺寸和构件顶面或底面的结构标高。对于不再另画详图的构件,还应注明其定形尺寸。楼层结构平面布置图(局部)7.4.2楼层结构平面图的识读楼层结构平面图主要内容应包括:1、轴线楼层结构平面图中的轴线应与建筑平面图中的一致,标注轴线编号、轴间尺寸和轴线总尺寸。2、墙、柱、梁的平面位置梁、柱应标注编号。3、现浇板的钢筋布置情况并标注板厚。4、预制板的代号、型号、数量、布置情况等。5、圈梁、过梁的位置及编号。6、文字说明。该房屋左右对称,所以楼层板配筋图和梁柱布置情况各画出一半。楼板厚度注写在图下说明中,均为100mm。注:未注板筋均为C8@200未注板厚均为100mm板中分布筋为C6@200图中被板遮住的梁轮廓线用细虚线表示,未被遮住的梁轮廓线。如楼梯间、客厅上方中空部分及整个房屋最外边梁的轮廓线,用细实线表示。在该层楼面上轴到D轴上的柱均被剖到,所以涂黑,而A轴上的柱未剖切到,所以用中实线表示其轮廓。左半部分图反映了现浇钢筋混凝土楼板的配筋情况,板下部双向配有C8@200的受力钢筋。板上部也配有受力钢筋,上部受力筋有的在一块板内通长配置,有的在支座附近截断,截断长度需注明。在A-1/A轴间的板为单向板,板上、下部除沿短边配有C8@200的受力筋外,根据图下说明可知,还配有C6@200的分布筋,分布筋未画出。注:未注板筋均为C8@200未注板厚均为100mm板中分布筋为C6@200注:未注板筋均为C8@200未注板厚均为100mm板中分布筋为A6@200-C轴与① - ②轴之间的板较小,配筋信息难以注写,图中只注写了上部支座负钢筋的截断尺寸,配筋信息注写在图下说明第一条中。插入图7-17某住宅楼层结构平面图右半部分图为二层楼面梁柱编号、截面尺寸和位置。感谢聆听
