8.1 路线工程图
土木工程
制图与识图
8.1 路线工程图

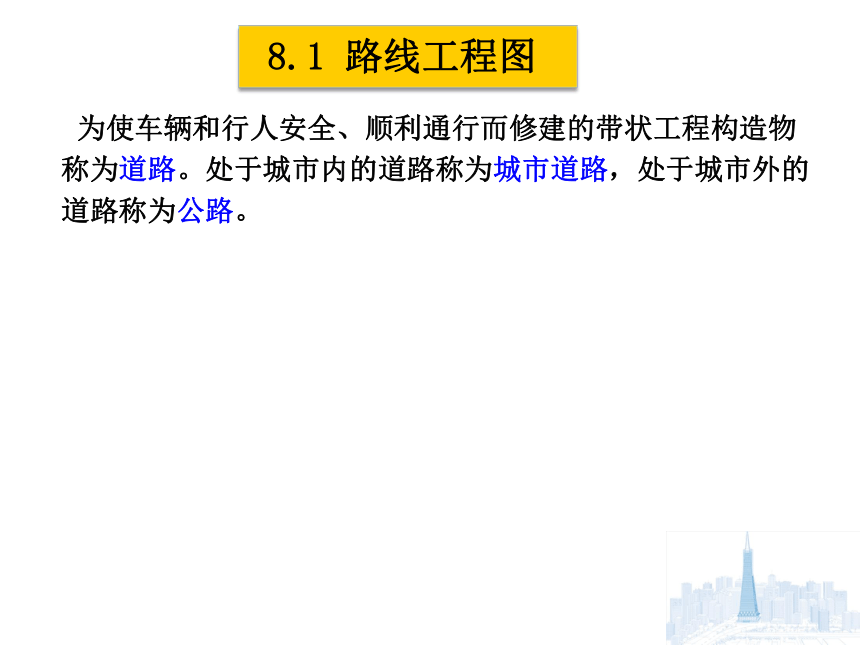

为使车辆和行人安全、顺利通行而修建的带状工程构造物称为道路。处于城市内的道路称为城市道路，处于城市外的道路称为公路。

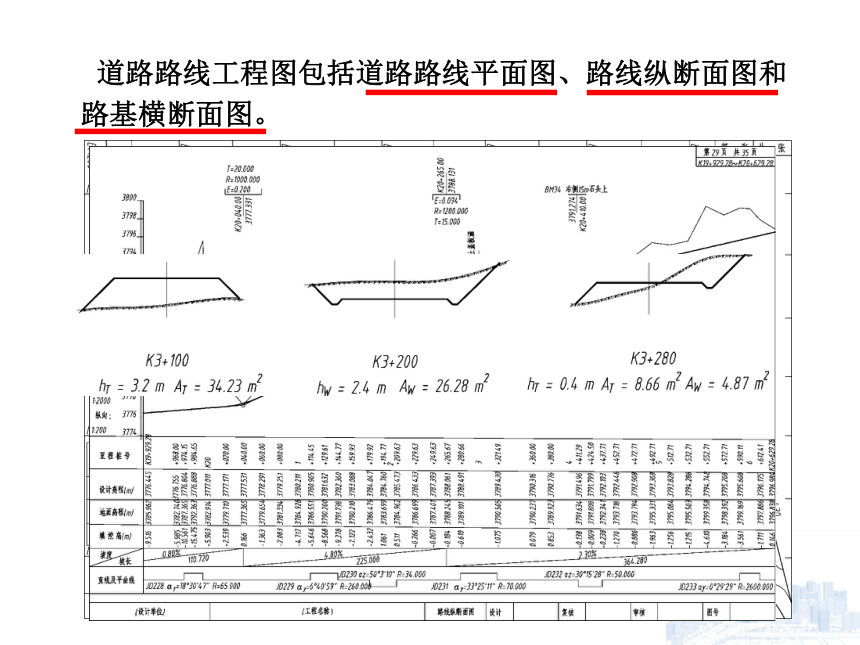

道路路线工程图包括道路路线平面图、路线纵断面图和路基横断面图。

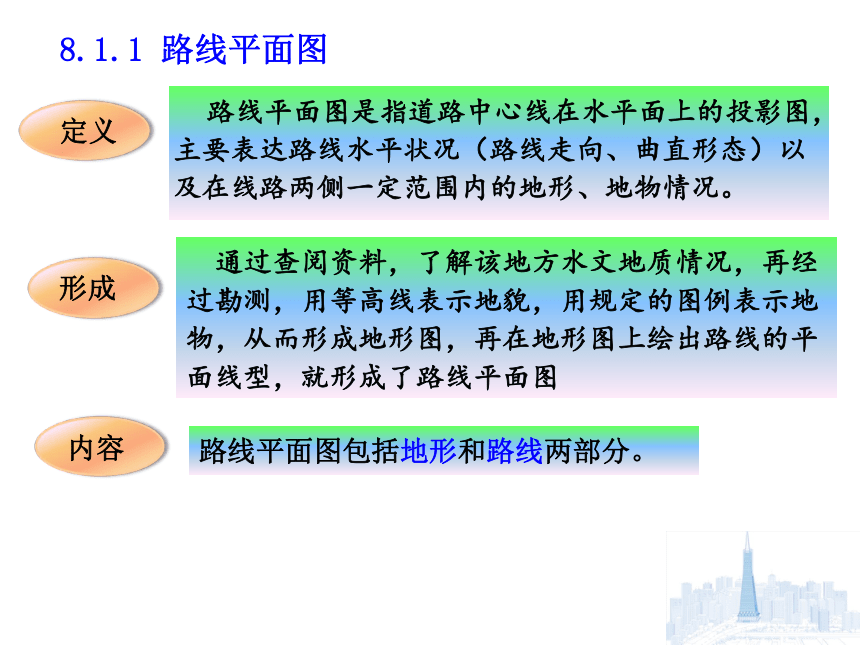

8.1.1 路线平面图
定义
路线平面图是指道路中心线在水平面上的投影图，主要表达路线水平状况（路线走向、曲直形态）以及在线路两侧一定范围内的地形、地物情况。
形成
通过查阅资料，了解该地方水文地质情况，再经过勘测，用等高线表示地貌，用规定的图例表示地物，从而形成地形图，再在地形图上绘出路线的平面线型，就形成了路线平面图
内容
路线平面图包括地形和路线两部分。
1、地形部分。

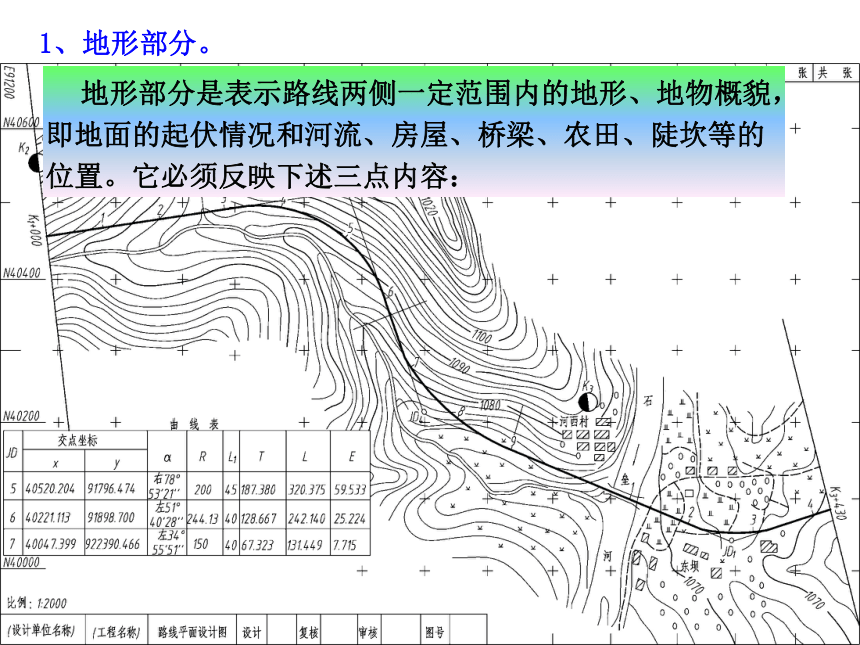

地形部分是表示路线两侧一定范围内的地形、地物概貌，即地面的起伏情况和河流、房屋、桥梁、农田、陡坎等的位置。它必须反映下述三点内容：

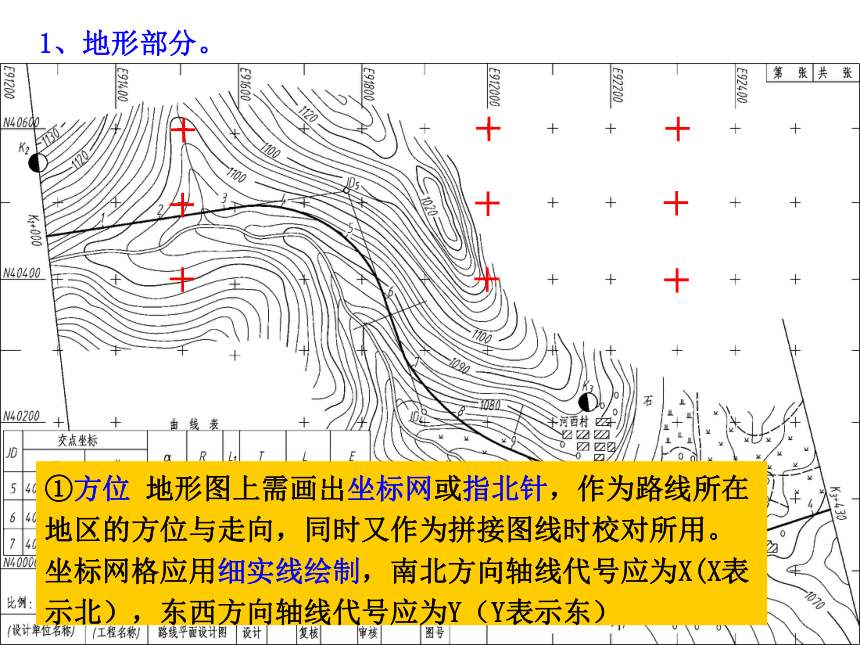

①方位 地形图上需画出坐标网或指北针，作为路线所在地区的方位与走向，同时又作为拼接图线时校对所用。坐标网格应用细实线绘制，南北方向轴线代号应为X(X表示北），东西方向轴线代号应为Y（Y表示东）
1、地形部分。

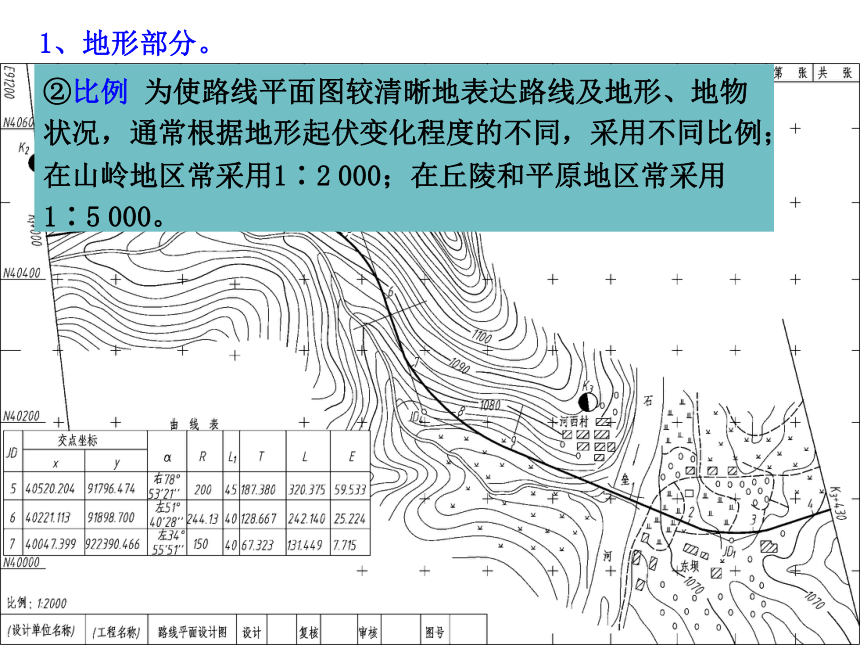

②比例 为使路线平面图较清晰地表达路线及地形、地物状况，通常根据地形起伏变化程度的不同，采用不同比例；在山岭地区常采用1∶2 000；在丘陵和平原地区常采用1∶5 000。
1、地形部分。
1、地形部分。

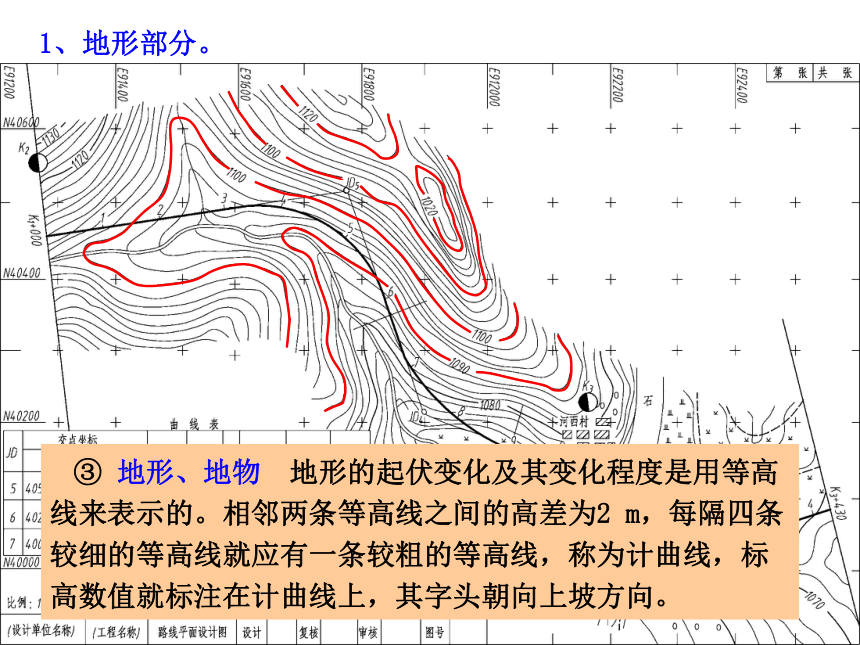

③ 地形、地物 地形的起伏变化及其变化程度是用等高线来表示的。相邻两条等高线之间的高差为2 m，每隔四条较细的等高线就应有一条较粗的等高线，称为计曲线，标高数值就标注在计曲线上，其字头朝向上坡方向。
该部分主要表示道路路线的水平曲直走向状况、里程及平曲线要素等内容。

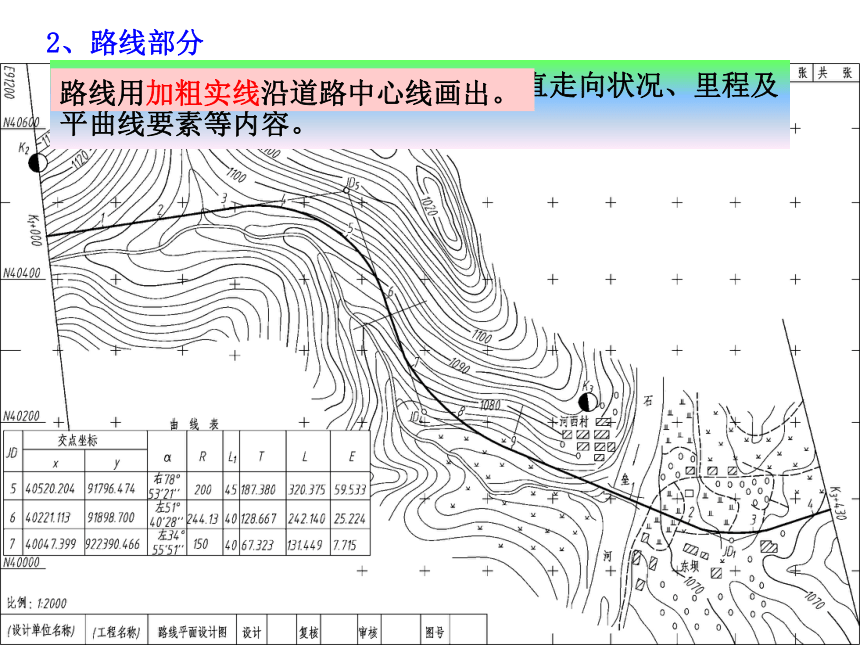

2、路线部分
路线用加粗实线沿道路中心线画出。
2、路线部分

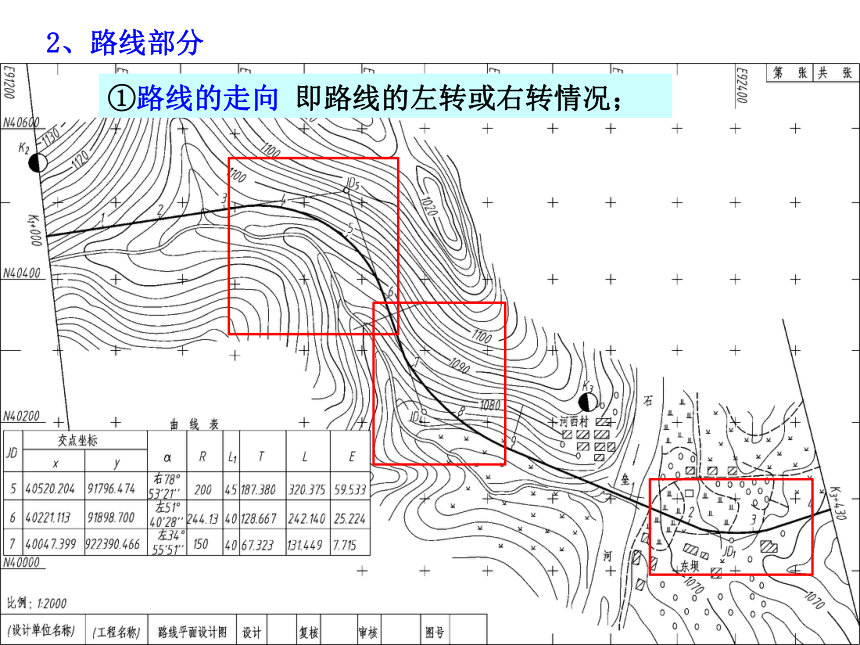

①路线的走向 即路线的左转或右转情况；
2、路线部分

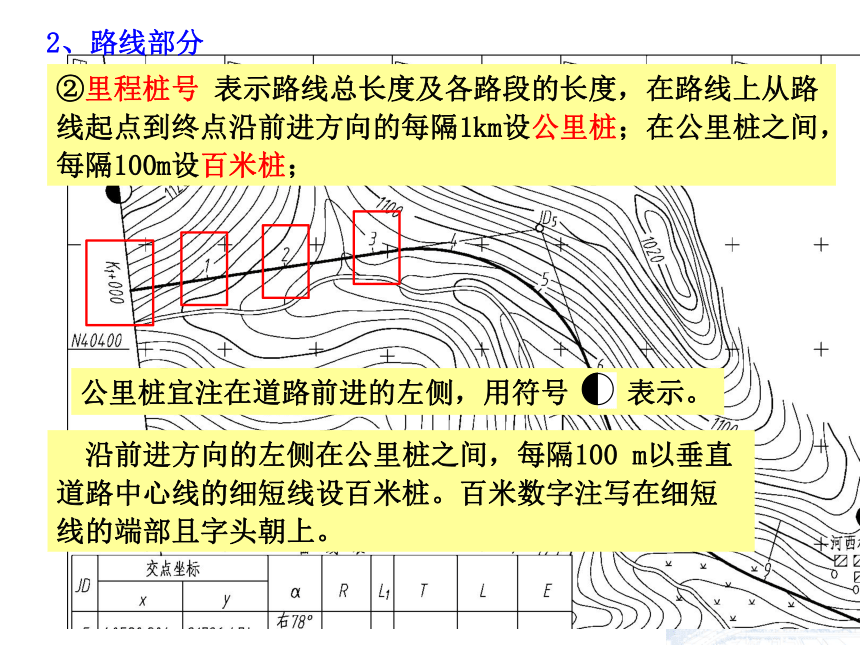

②里程桩号 表示路线总长度及各路段的长度，在路线上从路线起点到终点沿前进方向的每隔1km设公里桩；在公里桩之间，每隔100m设百米桩；
公里桩宜注在道路前进的左侧，用符号 表示。
沿前进方向的左侧在公里桩之间，每隔100 m以垂直道路中心线的细短线设百米桩。百米数字注写在细短线的端部且字头朝上。
2、路线部分
2、路线部分
当路线转弯时，要标注路线的平曲线要素。
JD表示交角点；
设计无缓和曲线时是“直线+圆曲线+直线”形式，这时需标注曲线的起点ZY（直圆）、中点QZ（曲中）、终点YZ（圆直）三个主点桩号的位置。
设计有缓和曲线时是“直线+缓和曲线+圆曲线+缓和曲线+直线”形式，这时需标注ZH（直缓）、HY（缓圆）、QZ（曲中）、YH（圆缓）、HZ（缓直）五个主点桩号的位置。
2、路线部分
③曲线表
内容包括：交角点（JD）编号；交角点坐标（X、Y）；转角或偏角（α），右或Y表示右偏角，左或Z表示左偏角；曲线半径（R）；缓和曲线长（Ls）；切线长（T）；曲线总长(L)；外距（E）等。
路线及地物表示方法
在路线平面图中，由于所采用的比例较小，路线宽度无法按实际尺寸画出，而是用一条粗实线表示道路中心线的位置。路线平面图中的地物是采用统一的图例来表示。
地物
地物
房屋
河流
桥梁
旱地
菜地
果园
路线平面图的画法
①画地形图
②画路线中心线
等高线按先粗后细的顺序徒手画出，线条应顺畅。计曲线线宽宜为0.5b，细等高线线宽为0.25b。标注等高线高程数字时，字头朝向高处，在标注数字之处应将等高线断开，高程以米（m）为单位。
③画平面图的植被
④进行路线的分段、拼接
⑤绘制角标和图标
⑥绘制标题栏
路线中心线用圆规和直尺按先曲后直的顺序沿路线前进方向绘制，其线宽为1.4b～2.0b。
地面上生长的各种植物，统称为植被。平面图上的植被应按图例要求，向上或朝北绘制。
由于路线具有狭长曲折的特点，不可能将整条路线画在一张图纸上，而是分段画在若干张图纸上，使用时可将图拼接起来。路线分段应在直线部分取整数桩号断开，每张图纸上只允许画一段路段的平面图，并在该路段两端用细实线画出垂直于路线的接图线。
在每张图纸的右上角应用线宽0.25b的细实线绘出角标，并注明图纸的总张数。本张图纸的序号以及路段起止桩号。
在每张图的下方或最后一张图的右下角应绘出标题栏。
8.1.2 路线纵断面图
定义
路线纵断面图是指沿道路中心线竖直剖切，再进行展开得到的断面图，主要表达路线中心线处的地面起伏状况、地质情况、路线纵向设计坡度、竖曲线以及沿线桥涵等构造物的概况。
路线纵断面图的内容
路线纵断面图包括图样和资料表两部分。
路线纵断面图的内容
图样
路线纵断面图的上半部分为图样部分，有两条从左至右贯穿全图的线，即地面线和设计线，并标注了竖曲线、水准点和桥涵的位置。
地面线
设计线
它是道路中心原地面上一系列中心桩点地面高程的连线，用不规则的细折线连接。
粗实线表示路线设计线，它是路基中线各点的连线。
路线纵断面图的内容
图样
竖曲线
在设计线纵坡变坡点处，需设置竖曲线。竖曲线分为凸形和凹形两种，分别用“ ”和“ ”符号表示，并将竖曲线的半径R、切线长T和外距E等要素注于其上，符号两端的垂直细短线表示竖曲线的起点和终点位置。
路线纵断面图的内容
图样
沿线桥涵构造物
当路线上有桥涵、立交、通道等人工构造物时，应在其相应的里程处按图例绘制并说明结构物的名称、种类、大小及中心里程桩号。
1-2 m钢筋混凝土盖板涵/K20+301.09
在新建的大、中桥梁处，还应标出水位标高。
路线纵断面图的内容
图样
水准点
沿线设置的水准点，按所在里程注在设计线的上方（或下方），并标出其编号、高程和其对路线的相对位置。
BM34右侧15 m石头上/3791.274 K20+410.00
路线纵断面图的内容
资料表
资料表在图纸的下方，与图样上下对应布置，反映纵向设计线在各桩号处的高程、填挖情况、地质条件和坡度，以及平曲线与竖曲线的配合关系。
路线纵断面图的内容
里程桩号
资料表
设计高程
地面高程
挖填高
设计高程、地面高程、挖填高的数据应对准其桩号，单位以m计。
路线纵断面图的内容
坡度
资料表
坡长
该段坡度为0.80%
该段坡长为110.720
路线纵断面图的内容
资料表
直线及平曲线
水平线表示直线部分，路线转弯处的曲线部分用直角的折线表示，上凸的表示路线沿前进方向右偏，下凸的表示偏，并说明交点编号和曲线半径。
①绘制表格，填写有关测量资料。
②绘地面线。
③绘设计线。
④在图上标注水准点的位置、编号及其高程，桥涵类型、孔径、跨数、长度、里程桩号，竖曲线的示意图及其要素等。
⑤纵断面图第一张应有图标注明路线名称，纵横向比例等。每张图纸右上角应有角标，注明图纸序号及总页数和图纸包括的路线路段里程
路线纵断面图的画法
8.1.3 路线横断面图
定义
路线横断面图是指垂直于路中心线的方向（圆弧段取道路中心线法线方向）作的断面图，主要表达路线各中心桩处的横向地面起伏状况和路基横断面形状、路基宽度、填挖高度、填挖面积等。
形成
在路线每一中心桩处假想用一垂直于设计中心线的剖切平面进行剖切，画出剖切面与地面的交线，再根据填挖高度和设计的路基宽度、边坡的坡度画出路基横断面设计线，即为路基横断面图。
路线纵断面图的形式
1:1.5
1:1.5
1:0.6
1:0.6
1:1.5
1:0.6
（c）半填半挖路基
（b）挖方路基（路堑）
（a）填方路基（路堤）
路线纵断面图的画法
①绘制路基横断面图采用的比例一般为1:200，也可用1:100或1:50，纵横方向采用统一的比例。
②绘制路基横断面图使用方格纸，便于计算断面的填挖面积。
③路基横断面图的地面线用细实线表示，设计线用粗实线表示。
④路基横断面图应按顺序沿着桩号从下往上，从左至右画出。在每张路基横断面图的右上角应画上角标，注明图纸序号及总张数。在最后一张图的右下角绘制图标。
