电路图生活应用
一、选择题
1．小科发现在行驶的汽车里，若不系安全带坐在座椅上(开关闭合)，警报铃响；将安全带插入插口时(开关闭合)，警报解除。已知是保护电阻，下列能满足上述需要的电路设计是（　　）
A． B．
C． D．
2．如图是某品牌的榨汁机。该榨汁机设置了双重开关，电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。下列符合要求的电路图是（）
A． B．
C． D．
3．车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机 M 启动，挡板打开放行。以下电路设计符合要求的是（　　）
A． B．
C． D．
4．学习了《质量测量工具的进化》的项目化课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是()
A． B．
C． D．
5．小明家的智能锁需要“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机，开锁成功。下列电路设计符合要求的是（　　）
A． B．
C． D．
6．仿真电动鱼是深受妈妈们喜爱的"哄娃神器”。其工作原理为闭合开关S1，电源灯亮，当触摸玩具时(相当于触摸开关S2闭合)，仿真鱼就会跳动；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。下列电路设计符合要求的是（）
A． B．
C． D．
7． 一个黑匣子内装有3个阻值都是500Ω的电阻，它们分别和匣外的四个接线柱1、2、3、4 相连，测量任意两个接线柱之间的电阻，结果有三次测量值是500 Ω，另有三次测量值是 1000 Ω，则匣内电阻的接法是图 13-29所示电路中的 （　　）
A． B．
C． D．
8．小科同学做电学实验，通过改变滑动变阻器R2电阻的大小，依次记录的电压表和电流表的读数如下表所示：
电压表读数U/V 0.60 0.70 0.80 0.90 1.00 1.10
电流表读数I/A 0.18 0.21 0.24 0.27 0.30 0.33
分析表格中实验数据，可推断小科实验时所用的电路可能是下列电路图中的哪一个（　　）
A． B．
C． D．
9．如图所示的四个电路中，R0为已知阻值的定值电阻，不能测出未知电阻Rx的电路是（　　）
A． B．
C． D．
10．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路，其中可行的方法有(电源电压未知)（　　）
A．①③ B．②③ C．②④ D．①④
11． 如图所示的各电路中，同种元件的参数均相同，能利用滑动变阻器调节灯从亮到熄灭的正确电路是（　　）
A． B．
C． D．
12． 如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（　　）
A． B．
C． D．

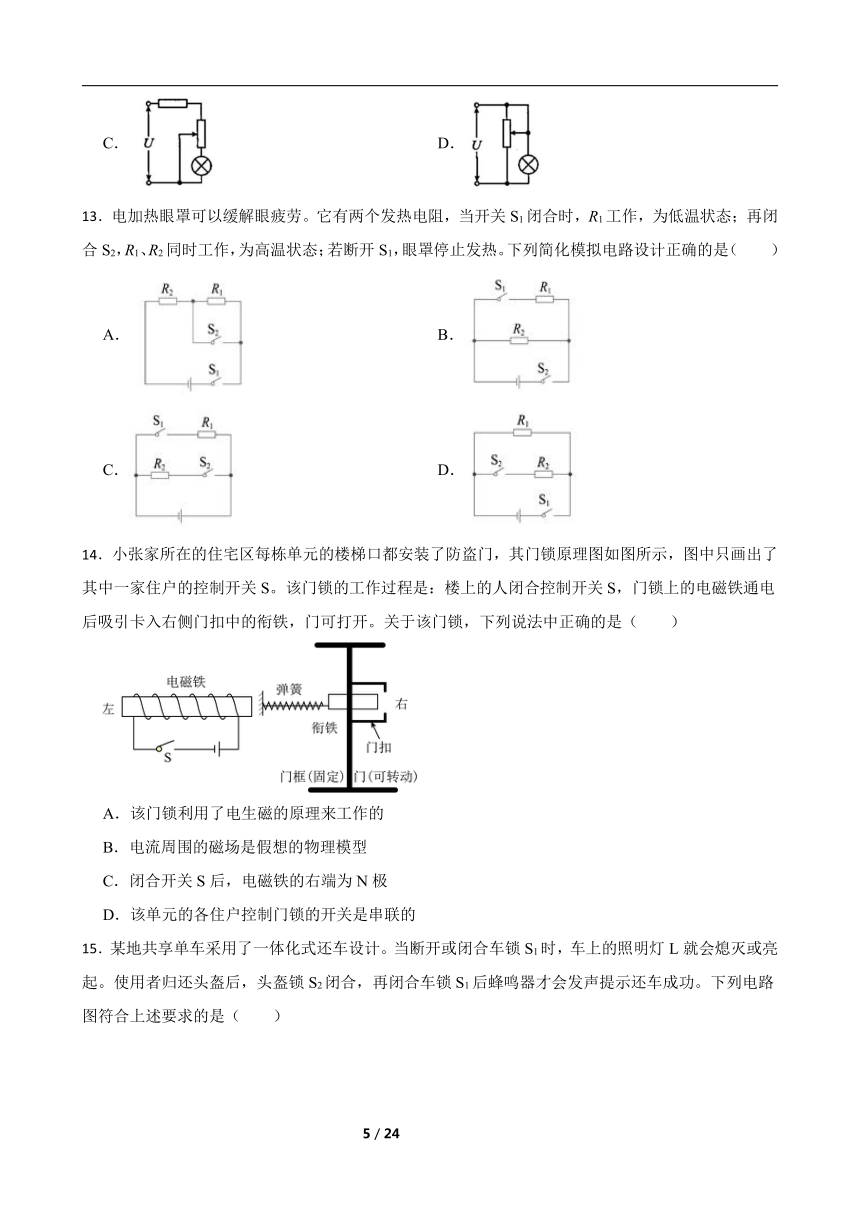

13．电加热眼罩可以缓解眼疲劳。它有两个发热电阻，当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下列简化模拟电路设计正确的是（　　）
A． B．
C． D．
14．小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S。该门锁的工作过程是：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开。关于该门锁，下列说法中正确的是（　　）
A．该门锁利用了电生磁的原理来工作的
B．电流周围的磁场是假想的物理模型
C．闭合开关S后，电磁铁的右端为N极
D．该单元的各住户控制门锁的开关是串联的
15．某地共享单车采用了一体化式还车设计。当断开或闭合车锁S1时，车上的照明灯L就会熄灭或亮起。使用者归还头盔后，头盔锁S2闭合，再闭合车锁S1后蜂鸣器才会发声提示还车成功。下列电路图符合上述要求的是（　　）
A． B．
C． D．
16．学习了电路后，小科设计了四个体重计原理图，要求电表读数随体重的增加而增大。你认为可行的是（　　）
A． B．
C． D．
17．小明根据汽车“安全带指示灯"功能设计模拟电路。开关S1为常开开关，即座椅上坐有驾驶员时S1闭合，否则断开；开关S2为常闭开关，即当驾驶员系好安全带时开关S2断开，否则闭合。当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯L熄灭。下列最符合上述要求的电路图是（　　）
A． B．
C． D．
18．通常智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3则会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A． B．
C． D．
19．小金想要设计一款能同时测量身高、体重的装置，要求电压表、电流表分别显示身高和体重，且电压表、电流表的示数分别随身高、体重的增大而增大，其中压敏电阻R的阻值随压力变化的关系如图所示。下列电路设计最合理的是（　　）
A． B．
C． D．
20．电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）
A． B．
C． D．
21．学生发明了一款智能头盔。只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动。下列电路符合要求的是（　　）
A． B．
C． D．
二、填空题
22． 按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，小科在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示。请你分析并回答下面的问题。
（1）规定红灯发出的光作为交通的停止信号，其原因是　 　。
（2）当单刀多掷开关接通位置“1”时，　 　(填各方向灯发光情况)，发光的各灯采用的是　 　联方式。
（3）当开关接通位置“3”时，允许　 　方向的车辆通行。
三、多选题
23．如果要求两个开关可以独立控制同一盏灯，图中能达到这个要求的电路是（　　）
A． B．
C． D．
四、单选题
24．如图所示是四幅测定水流大小的设计图，其中P是悬挂在一细长金属丝下面的小球，O是悬挂点，CD是水平放置的光滑电阻丝，与细金属丝始终保持良好的接触。设计要求：水不流动时细金属丝与电阻丝上的C点接触，电压表示数为零；有水流动时金属丝将偏转一角度，而且水的流速越大，偏转的角度越大，电压表的示数越大。下列符合要求的设计图是（　　）
A． B． C． D．
25． 课外活动时，同学们看到实验室里有带风叶的小电动机 M一台，电热丝 R一段，开关两个，插头一个，导线若干。同学们想利用这些器材制作成一个如图所示的有冷、热两挡风的简易电吹风机。老师提出要求：吹风机电路只闭合开关 S1 时吹冷风；只闭合开关 S2 时既不发热也不吹风；同时闭合 S1和S2时吹热风。图10-45 是四名同学分别设计的电路连接图，其中符合要求的是（　　）
A． B．
C． D．
26． 小轿车上都装有一个用来提醒司机未关好车门的指示灯。四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。如图所示的模拟电路图符合要求的是（　　）
A． B．
C． D．
27． 小科家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮、绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮、红灯灭，图中与上述情况相符的是（　　）
A． B．
C． D．
28． 如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（　　）
A． B．
C． D．
29． 如图所示的电蚊拍具有灭蚊和照明等功能。当开关 S1闭合、S2 断开时，只有灭蚊网通电起到灭蚊作用；当开关 S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用。电路设计符合这种要求的是（　　）
A． B．
C． D．
30． 楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小科和小甬利用“光控开关”(天黑时自动闭合，天亮时自动断开)和“声控开关”(当有人走动发出声音时，自动闭合；无人走动没有声音时，自动断开)设计了如图所示的电路，使楼道照明变得“智能化”。下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
答案解析部分
1．【答案】A
【知识点】串、并联电路的设计
【解析】【分析】对各个选项中的电路进行分析，哪个与题目描述一致，哪个就是正确选项。
【解答】A.当S1闭合时，电铃和R0串联，此时电铃报警发声。当S2闭合时，电铃被短路，此时电铃不再发声，警报解除，故A符合题意；
B.当S1闭合时，电铃不会发声报警，故B不合题意；
C.当S1闭合时，只有R0工作，此时电铃不发声，故C不合题意；
D.当开关S2闭合时，电铃照常发声，警报不能解除，故D不合题意。
故选A。
2．【答案】C
【知识点】电路的动态分析
【解析】【分析】并联电路：并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。串并联电路，电路实物图画法口诀：首首连接，尾尾相连，首进尾出。
【解答】 榨汁机设置了双重开关，电源开关S1和安全开关S2．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。 说明S1和S2两个条件都要满足，电动机才可以工作，说明S1，S2和电动机三个是串联的关系；C符合；
故答案为：C
3．【答案】C
【知识点】串、并联电路的设计
【解析】【分析】用电器相互影响为串联，不相互影响为并联，据此分析灯泡与电动机的关系，以及三个开关的连接关系即可。
【解答】（1）红灯工作时，电动机肯定不工作；电动机工作时，红灯肯定不工作，即二者不相互影响，肯定为并联；
（2）开关S1只能控制红灯，因此它应该与红灯串联在同一支路上；
（3）开关S2和S3都闭合时，电动机才能工作，则两个开关相互影响，为串联，再与电动机串联，如下图所示：
故选C。
4．【答案】B
【知识点】串、并联电路的设计
【解析】【分析】根据台秤的指针偏转角度与所测物体质量成正比可知，电表的示数应与滑动变阻器接入电路的电阻成正比分析。
【解答】A.图A中，由G=mg和弹簧测力计的工作原理以及滑动变阻器的工作原理可知，滑动变阻器接入电路的电阻与物体的质量成正比，电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，由串联电路的电压特点和欧姆定律可知，电压表的示数：，由数学知识可知，UV与R不成正比，即指针偏转角度与所测物体质量不成正比，即故A错误；
B.图B中，由G=mg和弹簧测力计的工作原理以及滑动变阻器的工作原理可知，滑动变阻器在电压表之间的电阻与物体的质量成正比，电阻R0与滑动变阻器R串联，电压表测滑动变阻器R上端的电压，因为电压表内阻很大，在电路中相当于开路，因此滑片移动的过程中，电路中的总电阻不变，电路中的电流不变，因此电压表的示数：UV=IR接入，由数学知识可知，UV与R接入成正比，即指针偏转角度与所测物体质量成正比，故B正确；
C.图C中，由G=mg和弹簧测力计的工作原理以及滑动变阻器的工作原理可知，滑动变阻器接入电路的电阻与物体的质量成正比，电阻R0与滑动变阻器R串联，电流表测电路的电流，电流表的示数：，由数学知识可知，I与R不成正比，即指针偏转角度与所测物体质量不成正比，故C错误；
D.图D中，由G=mg和弹簧测力计的工作原理以及滑动变阻器的工作原理可知，滑动变阻器接入电路的电阻与物体的质量之间的关系为一次函数，电阻R0与滑动变阻器R串联，电流表测电路的电流，电流表的示数：，由数学知识可知，I与R不成正比，即指针偏转角度与所测物体质量不成正比，故D错误。
故答案为：B。
5．【答案】A
【知识点】串、并联电路的设计
【解析】【分析】闭合开关S1，发声器工作；再闭合S2，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作，据此分析各个选项。
【解答】根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作。
A、由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A正确。
B、由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B错误。
C、由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C错误。
D、由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D错误。
故答案为：A。
6．【答案】C
【知识点】串、并联电路的设计
【解析】【分析】用电器相互影响为串联，用电器不相互影响为并联；并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析判断。
【解答】①根据题意可知，电源灯发光时，仿真鱼不一定跳动，那么二者不相互影响，应该为并联；
②当开关S1断开时，灯泡不亮，仿真鱼不跳动，那么它在干路上；
③闭合开关S1，电源灯亮，当触摸玩具时(相当于触摸开关S2闭合)，仿真鱼就会跳动 ，据此可知，电源灯的支路上没有开关，而开关S2串联在仿真鱼的支路上，如下图所示：
故选C。
7．【答案】D
【知识点】电阻和电阻的串联、并联
【解析】【分析】 四个接线柱，任意两个接线柱相连，共有六种连接方法，可测出6个电阻值，根据有三次测量值是500Ω，另有三次测量值是 1000Ω，若某一图中将某两个接线柱相连，只要出现电阻值不是500Ω也不是1000Ω，就不合题意。
【解答】A.1、4两接线柱之间的电阻是1500Ω，故A不合题意；
B. 1、2接线柱之间的电阻是0，故B不合题意；
C. 1、3两接线柱之间的电阻是 1500Ω，故C不合题意；
D. 1、2或1、3或2、3两接线柱之间的电阻都是1000 Ω；1、4或2、4或3、4两接线柱之间的电阻都是500 Ω，故D符合题意。
故选D。
8．【答案】B
【知识点】欧姆定律及其应用
【解析】【分析】根据图片确定电路的串并联关系，根据滑片移动方向确定阻值变化，弄清电流大小变化，根据U=IR分析定值电阻的电压变化，根据U总=U1+U2分析变阻器的电压变化，最后与四个选项中电压表的位置进行比较即可。
【解答】由四个电路图可知，定值电阻和滑动变阻器串联，电流表测电路中的电流；当滑片P向上移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小，根据可知，电路中的电流变大，即电流表的示数变大。根据U=IR可知，R1两端的电压变大；根据串联电路总电阻等于各分电阻之和可知，滑动变阻器两端的电压变小。
A、C图中电压表测量的是滑动变阻器两端的电压，随电流变大示数减小，故A、C不合题意；
B图中电压表测量的是R1两端的电压，电流变大，电压表的示数也变大，故B符合题意；
D图中电压表测量电源电压，电压表的示数不变，故D不合题意。
故选B。
9．【答案】D
【知识点】伏安法测电阻的探究实验
【解析】【分析】根据可知，测量未知电阻的阻值，关键是直接或间接测出它两端的电压和电流，注意串并联电路的特点在其中的应用，据此对各个选项分析判断。
【解答】A.开关S闭合时，电压表测量电源电压；开关S断开时，电压表测量R两端的电压。根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据求出通过定值电阻的电流，根据串联电路电流处处相等，通过Rx的电流等于通过定值电阻的电流，即I=I0，根据求出Rx的阻值，故A正确不合题意；
B.由电路图可知，当开关S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压。当开关S闭合时，R0、Rx并联，电流表测干路电流。因通过R0的电流不变，根据并联电路的电流特点可求通过Rx的电流，再根据并联电路的电压特点和欧姆定律即可求出Rx的阻值，故B正确不合题意；
C.由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求出电源的电压；当开关S断开时，两电阻串联，电流表测串联电路的电流，根据欧姆定律可求出电路的总电阻，再根据电阻的串联可求出Rx的阻值，故C正确不合题意；
D.由电路图可知，无论开关S闭合还是断开，电压表始终测电源的电压，即无法测出或间接得出R，故D错误符合题意。
故选D。
10．【答案】C
【知识点】伏安法测电阻的探究实验
【解析】【分析】利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接得出被测电阻两端的电压和电流，根据求出电阻，并且要注意电表正负接线柱的连接。
【解答】①开关S1闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流Ix；再闭合S2时为Rx的简单电路，电流表和R0被短路，电流表无示数，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻。
（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据求出电阻。
（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；
（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0=U-Ux，根据求出通过定值电阻的电流。根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0．根据求出电阻。
综上可知，②④可行，①③不可行，故C正确、A、B、D错误。
故选C。
11．【答案】D
【知识点】滑动变阻器的原理及其使用
【解析】【分析】对各个电路图进行分析，首先确定灯泡能否正常发光，然后判断灯泡的电压能否变成零即可。
【解答】A.滑动变阻器与灯泡并联，当滑 P滑到最左端时，会引起电源短路，故A不合题意；
B.滑动变阻器与灯泡串联，当滑片 P左右滑动时，只能改变灯泡的亮度，不能使灯泡熄灭，故B不合题意；
C.滑动变阻器与灯泡串联，滑片 P 使灯泡处于短路状态，无论怎样滑动滑片灯泡都不亮，故C不合题意；
D.滑动变阻器的右半部分与灯泡并联，当滑片P滑到最右端时，会引起灯泡短路，实现灯泡由亮到灭的变化，故D符合题意。
故选D。
12．【答案】A
【知识点】滑动变阻器的原理及其使用
【解析】【分析】滑动变阻器要调节灯泡亮度，那么二者应该串联，且能改变电路中的电阻，据此对各个选项分析即可。
【解答】A. 滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，从而改变电路中的电流，灯泡的亮度随之改变，故A符合题意；
B. 灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器不能调节灯泡的亮度，故B不合题意；
C. 灯泡被导线短路，灯泡不亮，滑动变阻器不能调节灯泡的亮度，故C不合题意；
D. 滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度，故D不合题意。
故选A。
13．【答案】D
【知识点】电路的动态分析
【解析】【分析】 串联电路：定义：用电器首尾依次连接在电路中。特点：电路只有一条路径，任何一处断路都会出现断路；并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。(例如，一个包含两个电灯泡和一个9 V电池的简单电路。若两个电灯泡分别由两组导线分开地连接到电池，则两灯泡为并联。特点：电路有多条路径，每一条电路之间互相独立，有一个电路元件短路则会造成电源短路。
【解答】 当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。 说明R1和R2并联，S1在干路上，控制总电路，S2专门控制R2，和R2串联，D正确；
故答案为：D
14．【答案】A
【知识点】串联电路和并联电路的辨别；电磁铁的其他应用；通电螺线管的极性和电流方向的判断
【解析】【分析】A.根据电磁铁的工作原理判断；
B.磁场是客观存在的；
C.根据安培定则判断电磁铁的磁极方向；
D.用电器相互影响为串联，不相互影响为并联。
【解答】A.该门锁的主要结构为电磁铁，应用了电生磁的原理，故A正确；
B.电流周围的磁场是客观存在的，故B错误；
C.闭合开关后，线圈上电流方向向上。右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，则左端为N极，故C错误；
D.各门各户的门锁不能相互影响，应该为并联，故D错误。
故选A。
15．【答案】B
【知识点】串、并联电路的设计
【解析】【分析】 ①串联电路的用电器相互影响，而并联电路中用电器之间互不影响；
（2）干路开关控制整个电路，支路开关只控制其所在支路上的用电器，据此分析解答。
【解答】根据题意可知，照明灯工作时，蜂鸣器不一定工作，这说明二者不相互影响，即照明灯与蜂鸣器是并联的。 车锁S1同时控制蜂鸣器和照明灯，则它应该在干路上；头盔锁S2只能控制蜂鸣器，因此S2应该和蜂鸣器串联在同一支路上，故B正确，而A、C、D错误。
故选B。
16．【答案】C
【知识点】欧姆定律及其应用
【解析】【分析】分析各个电路图中电压表的示数变化，与题目描述一致的就是正确选项。
【解答】A.此电路为串联电路，电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故A不符合题意；
B.定值电阻R0与滑动变阻器串联，电流表测总电流。当体重增大时，变阻器的滑片向下移动，则变阻器的阻值增大，而通过电路的电流减小，即电流表的示数减小，故B不合题意；
C.图中电流表串联在电路中，当人的体重越大时，滑片向下移动，滑动变阻器连入电路的电阻减小，电路的总电阻变小，由欧姆定律可知，电路的电流增大，电流表的示数增大，故C符合题意；
D.定值电阻R0与滑动变阻器串联，电压表测变阻器的电压。当体重增大时，滑片向下移动，则变阻器的阻值减小，根据串联电路的分压规律可知，此时电压表的示数减小，故D不合题意。
故选C。
17．【答案】A
【知识点】串、并联电路的设计
【解析】【分析】用电器相互影响，则二者串联；用电器不相互影响，则二者并联，据此分析两个开关的串并联关系即可。
【解答】根据题意可知，当驾驶员坐在座椅上时，此时S1闭合，而开关S2断开，而此时灯泡熄灭；当驾驶员没有在座椅上时，此时S1断开，开关S2闭合，此时灯泡发光。比较可知，两个开关是相互影响的，即二者相互串联后，再与灯泡串联，故A正确，而B、C、D错误。
故选A。
18．【答案】B
【知识点】基本电路与电路图；串、并联电路的设计
【解析】【分析】开关控制电路的闭合和断开。S1、S2两个开关任选一个都可解锁，说明这两个开关是并联的；若S1、S2都不能正常工作，S3会断开而暂停手机解锁功能，说明S3是总开关。
【解答】A、S1和S3串联在一条支路上，闭合S1，断开S3则不能解锁，A不符合题意；
B、S1、S2并联后与S3串联，当S3闭合后，S1、S2中任一开关闭合都可解锁，B符合题意；
C、S1、S2、S3都串联，当S3闭合后，闭合S1、S2中的任一开关都不能解锁，C不符合题意；
D、S1、S2、S3都并联，S3不能控制S1、S2，只要闭合S3就可解锁，D不符合题意；
故答案为：B
19．【答案】C
【知识点】串、并联电路的设计
【解析】【分析】由题意可知，电压表、电流表的示数分别随身高、体重的增大而增大；由图乙可知，人的体重越大，对压敏电阻的压力越大，压敏电阻的阻值越小；分析选项中电路的连接方式和电表所测的电路元件，根据身高和体重的变化判断电表示数的变化，然后得出符合要求的答案。
【解答】由题意可知，电压表、电流表的示数分别随身高、体重的增大而增大；由图乙可知，人的体重越大，对压敏电阻的压力越大，压敏电阻的阻值越小。
A.由电路图可知，滑动变阻器与压敏电阻并联，电压表测电源两端的电压，电流表测R支路的电流，由电源的电压不变可知，滑动变阻器的阻值变化时，电压表的示数不变，故A错误；
B.由电路图可知，压敏电阻与滑动变阻器串联，电压表测压敏电阻两端的电压，电流表测电路中的电流，当人的体重增大时，压敏电阻的阻值变小，人的身高增大时（滑片上移），变阻器的阻值变小，根据串联电路中电压与电阻成正比的关系可知，电压表的示数变化无法确定，故B错误；
C.由电路图可知，滑动变阻器与压敏电阻并联，电流表测R支路的电流，电压表测滑片下方电阻两端的电压，当人的体重增大时，压敏电阻的阻值变小，由I=可知，通过R的电流变大，即电流表的示数变大，因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，通过滑动变阻器的电流不变，当人的身高增大时（滑片上移），电压表并联部分电阻的阻值变大，由U=IR可知，电压表的示数变大，故C正确；
D.由电路图可知，压敏电阻与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当人身高同时增大时，滑片向上移动，变阻器的阻值变大，但同时人的体重增加时，压敏电阻的阻值变小，总电阻无法判断，所以无法判断电流表的示数变化，故D错误。
故答案为：C。
20．【答案】D
【知识点】串、并联电路的设计
【解析】【分析】（1）用电器相互影响为串联，不相互影响为并联；
（2）在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析判断。
【解答】①指示灯断路不亮，但发热体依然能正常工作，可见指示灯和发热体不相互影响，它们为并联；
②闭合开关后，指示灯和发热体都能工作，可见它控制所有用电器，即开关在干路上，如下图所示：
故选D。
21．【答案】A
【知识点】串、并联电路的设计
【解析】【分析】本题考查电路的基础知识，解答需要掌握串并联电路的特点，进行分析。串联：一条路，一处断处处断；并联：多条路，各支路互不影响。
【解答】由题意知，电动车上的S1、S2同时闭合，车才能启动，所以S1、S2与电动机应串联在电路中，而图B中，两个开关都闭合，电动机被短路，图C中，S1闭合时，电源被短路，图D中，任一开关闭合或两个开关都闭合，电动机都能工作，故A符合题意，BCD不符合题意。
故选A。
22．【答案】（1）红光穿透能力强
（2）南北方向绿灯发光，东西方向红灯发光；并
（3）东西
【知识点】基本电路与电路图；串联电路和并联电路的辨别
【解析】【分析】（1）根据红光的波长大而穿透能力强分析；
（2）（3）根据图片确定哪个方向的灯泡被接通即可。用电器首尾相连为串联，并排连接为并联。
【解答】（1）交通指示灯采用红灯发出的光作为交通的停止信号，是因为红光的波长较长，不容易发生散射，穿透能力强。
（2）当单刀多掷开关接通位置“1”时，东西方向的两盏红灯和南北方向的两盏绿灯并联，有电流通过，因此南北方向绿灯发光、东西方向红灯发光。
（3）当单刀多掷开关接通位置“3”时，电流通过的是东西方向的两盏绿灯和南北方向的两盏红灯，即允许东西方向的车辆通行。
23．【答案】A,D
【知识点】串、并联电路的设计
【解析】【分析】对各个选项中的电路进行分析，哪个控制效果与题目要求一致，哪个就是正确选项。
【解答】A.当 K1移到上或下触点，K2可以独立控制电路中的灯泡；当 K2移到上或下触点，K1可以独立控制电路中的灯泡，故A符合题意；
B.当 K1和 K2都移到下触点时，会造成电源的短路，烧坏电路，故B不合题意；
C.电路中的K1、K2都接上触点时，电源短路，故C不合题意；
D.当 K1移到上或下触点，K2可以独立控制电路中的灯泡；当 K2移到上或下触点，K1可以独立控制电路中的灯泡，故D符合题意。
故选AD。
24．【答案】D
【知识点】串、并联电路的设计；欧姆定律及其应用
【解析】【分析】对各个选项中的电路图进行分析，确定电路的串并联关系和电压表所测的物理量，然后根据欧姆定律和串联电路的电压规律对电压表的示数变化进行判断，哪个与描述一致，哪个就是正确选项。
【解答】A.由图可知，电压表串联在电路中，始终测电源的电压，则示数不变，故A不合题意；
B.由图可知，电路中的电流大小不变，电压表测电阻丝左侧部分的电压。根据欧姆定律可知，当水的流速越大，电压表所测部分电阻变小，电压表的示数越小，故B不合题意；
C.由图可知，电压表测电源的电压，则示数不变，故C不合题意；
D.由图可知，电路中的电流大小不变，电压表测电阻丝右侧部分的电压，水不流动时电压表示数为零，流速越大，金属丝偏转的角度越大，电压表的示数越大，故D符合题意。
故选D。
25．【答案】D
【知识点】串、并联电路的设计
【解析】【分析】对各个选项中的电路图进行分析，哪个符合题目描述的要求，哪个就是正确选项。
【解答】根据题意可知，应有总开关控制整个电路，保证电动机不工作时整个电路不工作；同时电动机工作时还可以控制发热电阻丝电路的通断。
A.当开关 S1闭合时，会造成电源短路，故A不合题意；
B.同时闭合 S1和S2时，电阻丝工作，但电动机不工作，故B不合题意；
C.只闭合开关S2时，电阻丝工作，但电动机不工作，故C不合题意；
D.S1 能控制整个电路，S2可以控制电阻丝所在电路，并且不论电阻丝是不是发热，电动机都能正常工作，故D符合题意。
故选D。
26．【答案】B
【知识点】串、并联电路的设计
【解析】【分析】分别对各个选项中的电路进行分析，哪个符合题目要求，哪个就是正确选项。
【解答】A中，四个门对应的开关与灯泡串联，当任何一个门未关闭时，指示灯都不会发光，相反当四个门关好时，指示灯发光，故A不合题意；
B中，四个门对应的开关串联后与灯泡并联，当任何一个门未关闭时，指示灯都发光，当四个门关好时，指示灯被短路，定值电阻接在干路中保护电路，故B符合题意；
C中，四个门中对应的一个开关在干路中，其他三个开关串联后与灯泡并联，因此当四个门都关好时，使电源短路，故 C不合题意；
D中，其中一个门对应的开关与灯泡串联，另外三个开关串联后与灯泡并联，当串联的三个开关对应的门关好后，会使电源短路，因此 D不合题意。
故选B。
27．【答案】A
【知识点】串、并联电路的设计
【解析】【分析】分别对各个选项中的电路进行分析，哪个符合题目要求，哪个就是正确选项。
【解答】由A图可知，加热时饮水机的红灯亮、绿灯灭，保温时绿灯亮、红灯灭，且加热时的电阻小于保温时的电阻，故A符合题意；
由B图可知，加热时红灯亮、绿灯灭，但温控开关S自动切换后，电路中无加热管起不到保温作用，不符合题意，故B不合题意；
由C图可知，无论加热时还是保温时绿灯均发光，故C不合题意；
由D图可知，加热时绿灯亮、红灯灭，故D不合题意。
故选A。
28．【答案】C
【知识点】串、并联电路的设计
【解析】【分析】对各个选项中的电路进行分析，哪个现象与描述一致，哪个就是正确选项。
【解答】关门时，弹簧受压，此时灯泡不亮；开门时，弹簧恢复原状，开关与灯泡所在电路接通，灯泡亮。表示冰箱门打开状态的是 A、C，而 B、D是闭合状态，故B、D不合题意；
A中的灯泡没有与电源接通，灯不亮，故A不合题意；
C中开关闭合，灯泡所在电路接通，故C符合题意。
故选C。
29．【答案】D
【知识点】串、并联电路的设计
【解析】【分析】 串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响。并联电路中，干路开关控制所有用电器，支路开关控制所在支路上的用电器，据此分析判断。
【解答】 根据题意可知，灭蚊网工作时灯泡可以不工作，即灭蚊网和灯泡互不影响，所以灭蚊网和灯泡应并联。 当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊 和照明作用，说明S1控制整个电路，S2控制灯泡，如下图所示：
故D正确，而A、B、C错误。
故选D。
30．【答案】A
【知识点】串、并联电路的设计
【解析】【分析】用电器相互影响为串联，不相互影响为并联，据此确定两个开关的串并联关系即可。
【解答】根据题意可知，只有一个开关闭合时灯泡不发光，而只有两个开关都闭合时灯泡才能发光，即两个开关相互影响，因此两个开关串联后，再与灯泡串联，如下图所示：
故选A。
1 / 1

展开更多......

收起↑
