第十五章　电流和电路

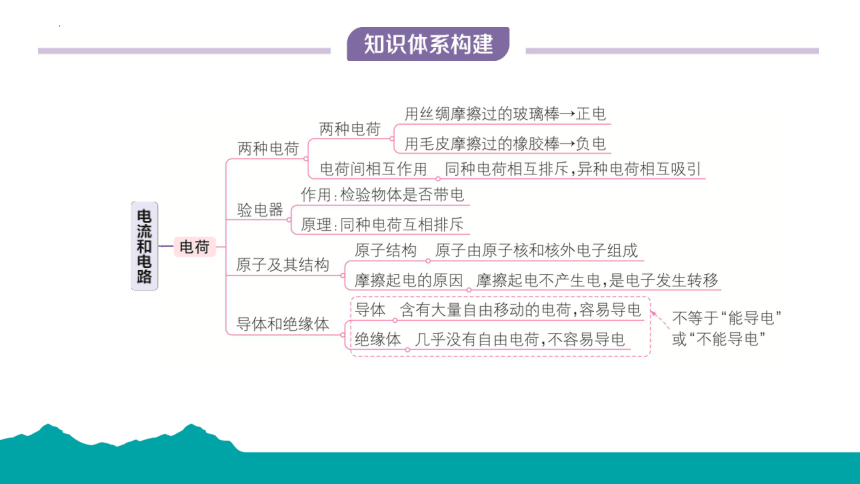

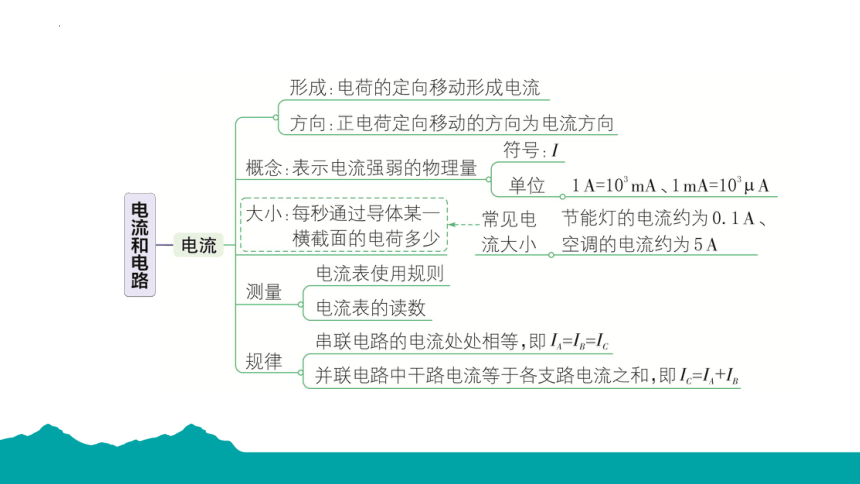

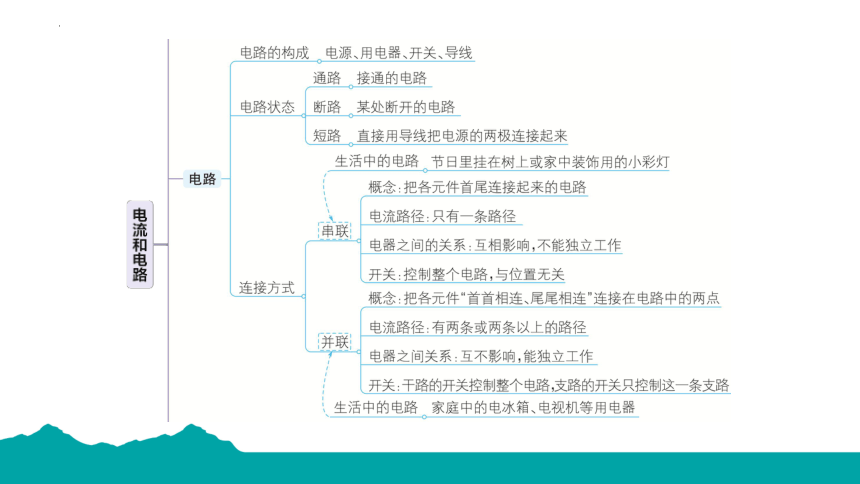

考点一　串、并联电路的识别与连接

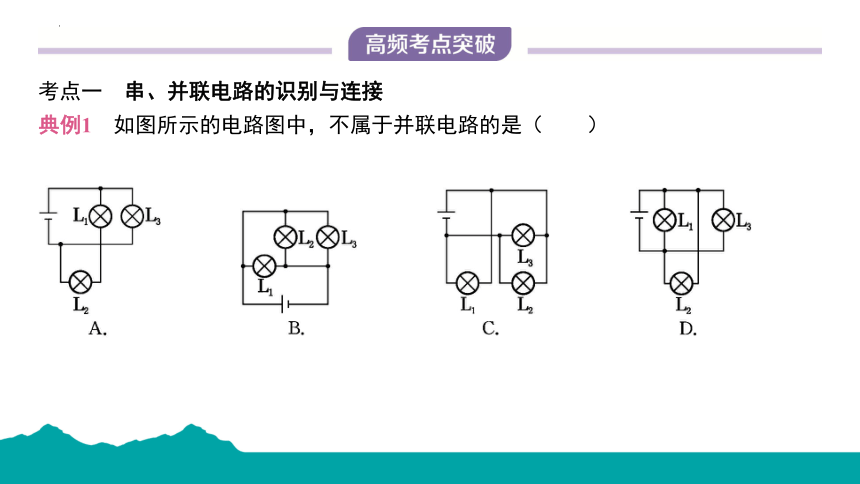

典例1　如图所示的电路图中，不属于并联电路的是（　　）

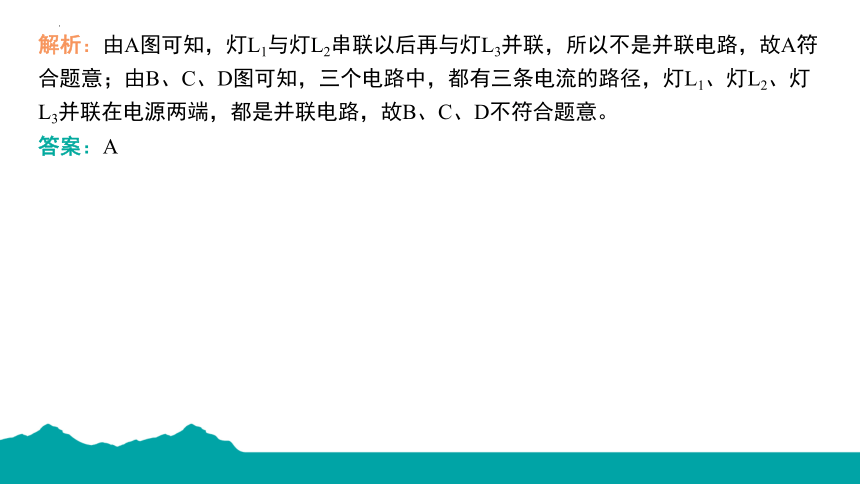

解析：由A图可知，灯L1与灯L2串联以后再与灯L3并联，所以不是并联电路，故A符合题意；由B、C、D图可知，三个电路中，都有三条电流的路径，灯L1、灯L2、灯L3并联在电源两端，都是并联电路，故B、C、D不符合题意。
答案：A

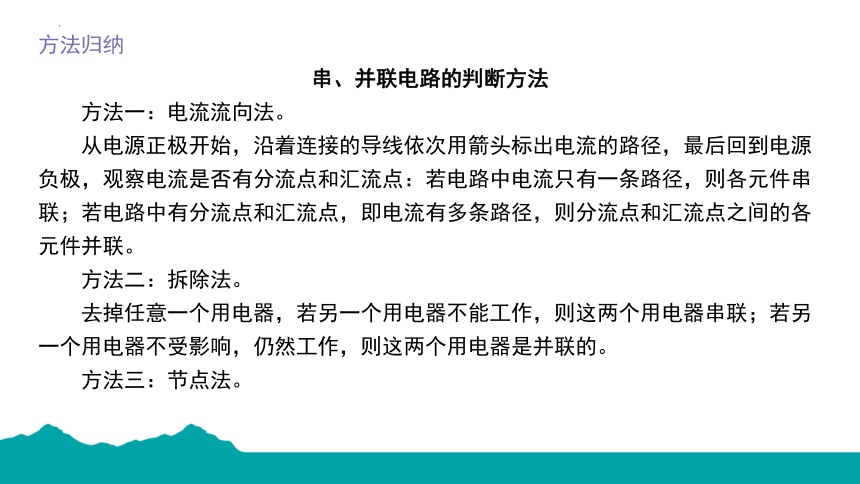

方法归纳
串、并联电路的判断方法
　　方法一：电流流向法。
　　从电源正极开始，沿着连接的导线依次用箭头标出电流的路径，最后回到电源负极，观察电流是否有分流点和汇流点：若电路中电流只有一条路径，则各元件串联；若电路中有分流点和汇流点，即电流有多条路径，则分流点和汇流点之间的各元件并联。
　　方法二：拆除法。
　　去掉任意一个用电器，若另一个用电器不能工作，则这两个用电器串联；若另一个用电器不受影响，仍然工作，则这两个用电器是并联的。
　　方法三：节点法。

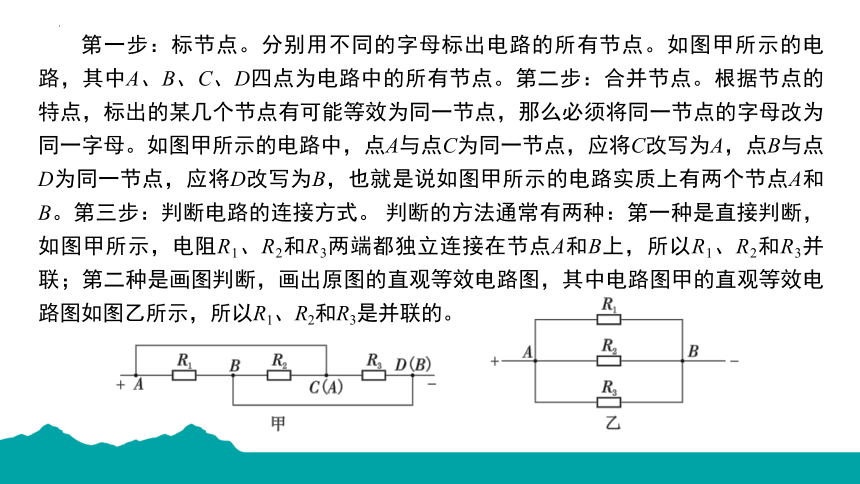

　　第一步：标节点。分别用不同的字母标出电路的所有节点。如图甲所示的电路，其中A、B、C、D四点为电路中的所有节点。第二步：合并节点。根据节点的特点，标出的某几个节点有可能等效为同一节点，那么必须将同一节点的字母改为同一字母。如图甲所示的电路中，点A与点C为同一节点，应将C改写为A，点B与点D为同一节点，应将D改写为B，也就是说如图甲所示的电路实质上有两个节点A和B。第三步：判断电路的连接方式。 判断的方法通常有两种：第一种是直接判断，如图甲所示，电阻R1、R2和R3两端都独立连接在节点A和B上，所以R1、R2和R3并联；第二种是画图判断，画出原图的直观等效电路图，其中电路图甲的直观等效电路图如图乙所示，所以R1、R2和R3是并联的。

1. 根据如图甲所示电路的连接方式，在图乙虚线框内画出其等效电路图。
2. 根据图甲的电路图连接图乙的实物电路，要求导线不能交叉。
考点二　电路的设计
典例2　工厂里常用的人脸识别测温一体机可以实现扫二维码查验、口罩检测、体温检测及自动报警功能：二维码异常时S1会闭合，体温异常时S2会闭合，未戴口罩时S3会闭合，当人通过一体机时二维码为黄色或红色且体温异常，电铃响起；当人通过一体机且未佩戴口罩时，电铃响起。下列电路中，符合要求的是（　　）
　　 　　 　　
解析：当人通过一体机时二维码为黄色或红色且体温异常，电铃响起，这说明开关S1、S2是串联的；当人通过一体机且未佩戴口罩时，电铃响起，这说明开关S3与开关S1、S2互不影响，是并联的，电铃在干路中，故C正确。
答案：C
方法归纳
电路设计的一般步骤
　　（1） 明确设计要求；（2） 判断各元件的连接方式；（3） 判断开关的位置，开关应与控制的部分串联；（4） 画草图；（5） 用电流流向法进行验证；（6） 画出规范的电路图。

3. 小明为医院病房设计呼叫电路，患者闭合床头的开关，值班室里的电铃就会响起，同时对应病房的灯就会亮，从而通知值班室里的护士，下列设计方案中，最合理的是（　C　）
　　 　　 　　
C
4.“探究并联电路电流规律”的实验如下：
（1） 在如图甲所示的实物图中，用笔画线代替导线连接好电路。要求：A1测L1的电流，A2测L2的电流，开关控制L1、L2。（L1、L2的电流均不超过0.6A；连线不能交叉）
（2） 请在图乙虚线框内按实物图画出相应的电路图。

1. 现有甲、乙、丙、丁四个通草球，已知甲、丁相互吸引，乙、丙相互排斥，则下列说法中，正确的是（　B　）
A. 如果甲、丙相互吸引，那么乙、丁一定相互排斥
B. 如果甲、丙相互排斥，那么乙、丁一定相互吸引
C. 如果甲、乙相互吸引，那么丙、丁一定相互吸引
D. 如果甲、乙相互排斥，那么丙、丁一定相互排斥
B
2. 小明采用如图所示的方法，将甲、乙两个完好的小灯泡连接在电源上，关于两灯的连接情况，下列说法中正确的是（　A　）
A. 甲、乙两个灯泡串联，都发光
B. 甲、乙两个灯泡并联，都发光
C. 甲、乙两个灯泡串联，都不发光
D. 甲、乙两个灯泡并联，都不发光
A
3. 关于如图所示电路，下列说法中，错误的是（　D　）
A. 只闭合S1时，只有灯L3发光
B. 只闭合S2时，灯L1和L3串联
C. 只闭合S1和S3时，灯L2和L3并联
D. 开关全都闭合时，灯L1、L2和L3并联
D
4. 下列电路中，闭合开关后两灯并联且都能发光的是（　B　）
　　 　　 　　
B
5. 如图所示，开关闭合时电流表的示数为0.3A，若通过L1的电流为I1，通过L2的电流为I2，则（　D　）
A. I1＝I2＝0.3A
B. I1＝0A，I2＝0.3A
C. I1＝I2＝0.15A
D. I1＝0.3A，I2＝0A
D
6. 用电流表分别测两个灯泡中的电流时，发现电流表的示数是相等的，则这两个灯泡的连接方式（　C　）
A. 一定串联
B. 一定并联
C. 可能并联
D. 以上说法均不对
C
7. （多选题）关于如图所示的电路，下列分析正确的是（　AC　）
A. 只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B. 只闭合S3时，L1、L2都发光，A1测L1的电流，A2测L2的电流，且两表示数不相等
C. 闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D. 闭合S1、S3时，L1、L2都发光，A1、A2均有示数
AC
8.如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　D　）
A. I1＝I2＝I3
B. I1＞I2＝I3
C. I1＞I2＞I3
D. I1＞I3＞I2
D
9.有三个灯泡接在一个电路中，其部分电路如图所示，其他部分没有画出。已知通过L1、L2的电流分别为I1＝0.2A、I2＝0.5A，那么通过L3的电流I3可能为（　C　）
① 0.2A；② 0.3A；③ 0.5A；④ 0.7A。
A. ①② B. ①③
C. ②④ D. ③④
C
10.如图所示，闭合开关S后，只有一只灯泡发光，两只电流表的示数相同，则可能的原因是（　C　）
A. 灯L1断路 B. 灯L1短路
C. 灯L2断路 D. 灯L2短路
C
11. 如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管使其带电，再用一带负电的物体靠近吸管，发现它们互相排斥，说明吸管带 　负　 （填“正”或“负”）电；吸管上的电荷没有通过铁支架转移，说明吸管是 　绝缘体　 （填“导体”或“绝缘体”）。
负　
绝缘体　
12. 实验室里常用验电器来检验物体是否带电，如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属波会因排斥而张开，是因为金属箔和金属球都带 　正　 （填“正”或“负”）电，再把一个轻质小球靠近上述的玻璃棒时，它们相互吸引，则这个小球 　可能不带电　 （填“一定带负电”“一定带正电”或“可能不带电”）。
正　
可能不带电　
13. 如图所示，某城市安装了一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。按钮相当于电路中的 　开关　 ；红灯和绿灯是 　并　 联的。红绿灯实际上是发光二极管，它具有 　单向导电性　 。
开关
并　
单向导电性
14. 如图所示，现有一个电池组，两只电流表A1、A2，两只相同的小灯泡L1、L2，一个开关S，导线若干（用笔画线代替导线）。请你设计一个电路，要求开关闭合后，L1和L2并联；两只电流表接在电路中，电流表A1的示数大于电流表A2的示数且电流表A2测L2支路中的电流。
（1） 请在图甲虚线框中画出你所设计的电路图。
（2） 按照你所设计的电路图，将图乙中的元件连接起来。（导线不要交叉）
15. 如图甲所示为某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。为了确保安全，该单轮平衡车的电路部分安装2个开关——电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。未闭合S1或骑行者未站立于踏板上，电动机都无法启动。请根据上述要求将图乙的电路图连接完整。
