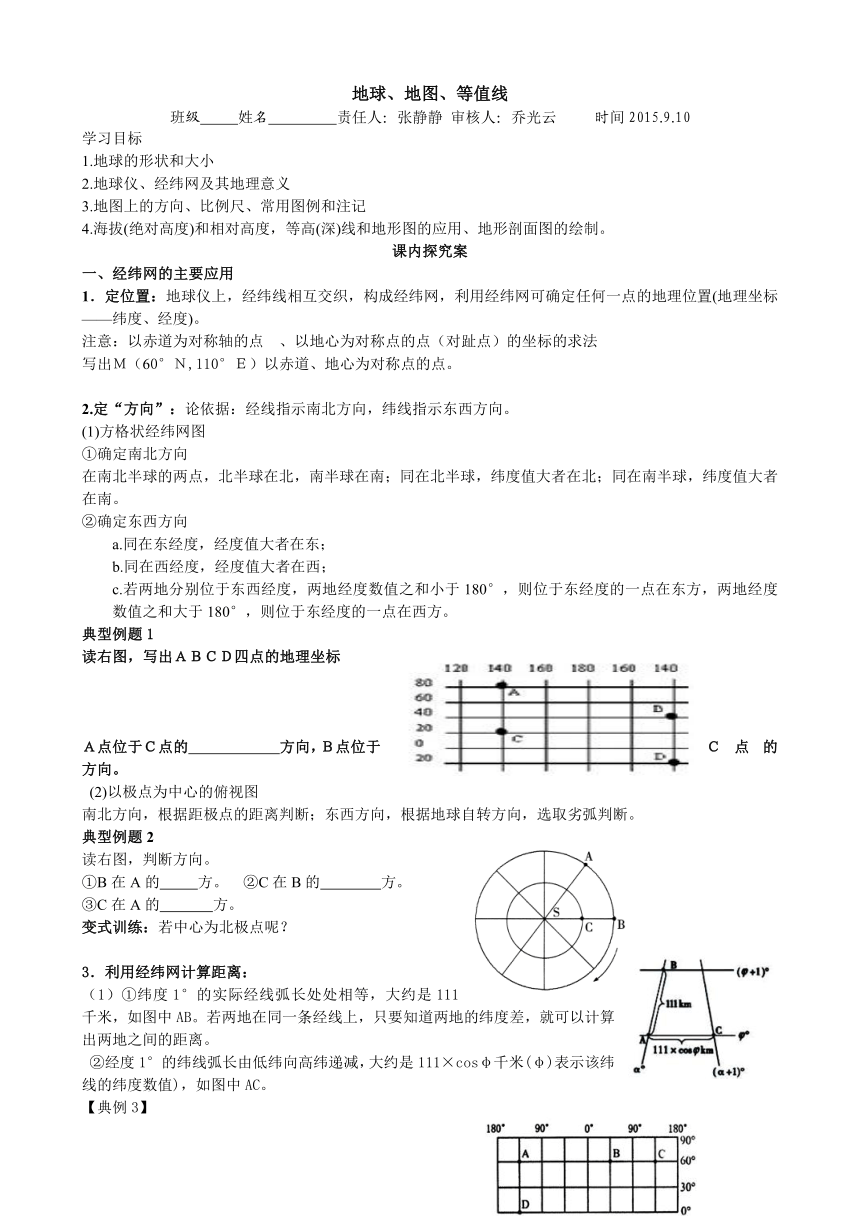

地球、地图、等值线
班级　 　姓名　　 　责任人：张静静 审核人：乔光云 时间2015.9.10
学习目标
1.地球的形状和大小
2.地球仪、经纬网及其地理意义
3.地图上的方向、比例尺、常用图例和注记
4.海拔(绝对高度)和相对高度，等高(深)线和地形图的应用、地形剖面图的绘制。
课内探究案
一、经纬网的主要应用
1．定位置：地球仪上，经纬线相互交织，构成经纬网，利用经纬网可确定任何一点的地理位置(地理坐标——纬度、经度)。
注意：以赤道为对称轴的点　、以地心为对称点的点（对趾点）的坐标的求法
写出Ｍ（60°Ｎ,110°Ｅ）以赤道、地心为对称点的点。
2.定“方向”：论依据：经线指示南北方向，纬线指示东西方向。
(1)方格状经纬网图
①确定南北方向
在南北半球的两点，北半球在北，南半球在南；同在北半球，纬度值大者在北；同在南半球，纬度值大者在南。
②确定东西方向
a.同在东经度，经度值大者在东；
b.同在西经度，经度值大者在西；
c.若两地分别位于东西经度，两地经度数值 ( http: / / www.21cnjy.com )之和小于180°，则位于东经度的一点在东方，两地经度数值之和大于180°，则位于东经度的一点在西方。
典型例题1
读右图，写出ＡＢＣＤ四点的地理坐标
Ａ点位于Ｃ点的　　　　　　方向，Ｂ点位于Ｃ点的　　　　　　方向。
(2)以极点为中心的俯视图
南北方向，根据距极点的距离判断；东西方向，根据地球自转方向，选取劣弧判断。
典型例题2
读右图，判断方向。
①B在A的 方。　②C在B的 方。
③C在A的 方。
变式训练：若中心为北极点呢？
3．利用经纬网计算距离：
（1）①纬度1°的实际经线弧长处处相等，大约是111千米，如图中AB。若两地在同一条经线上，只要知道两地的纬度差，就可以计算出两地之间的距离。
②经度1°的纬线弧长由低纬向高纬递减，大约是111×cosφ千米(φ)表示该纬线的纬度数值)，如图中AC。
【典例3】

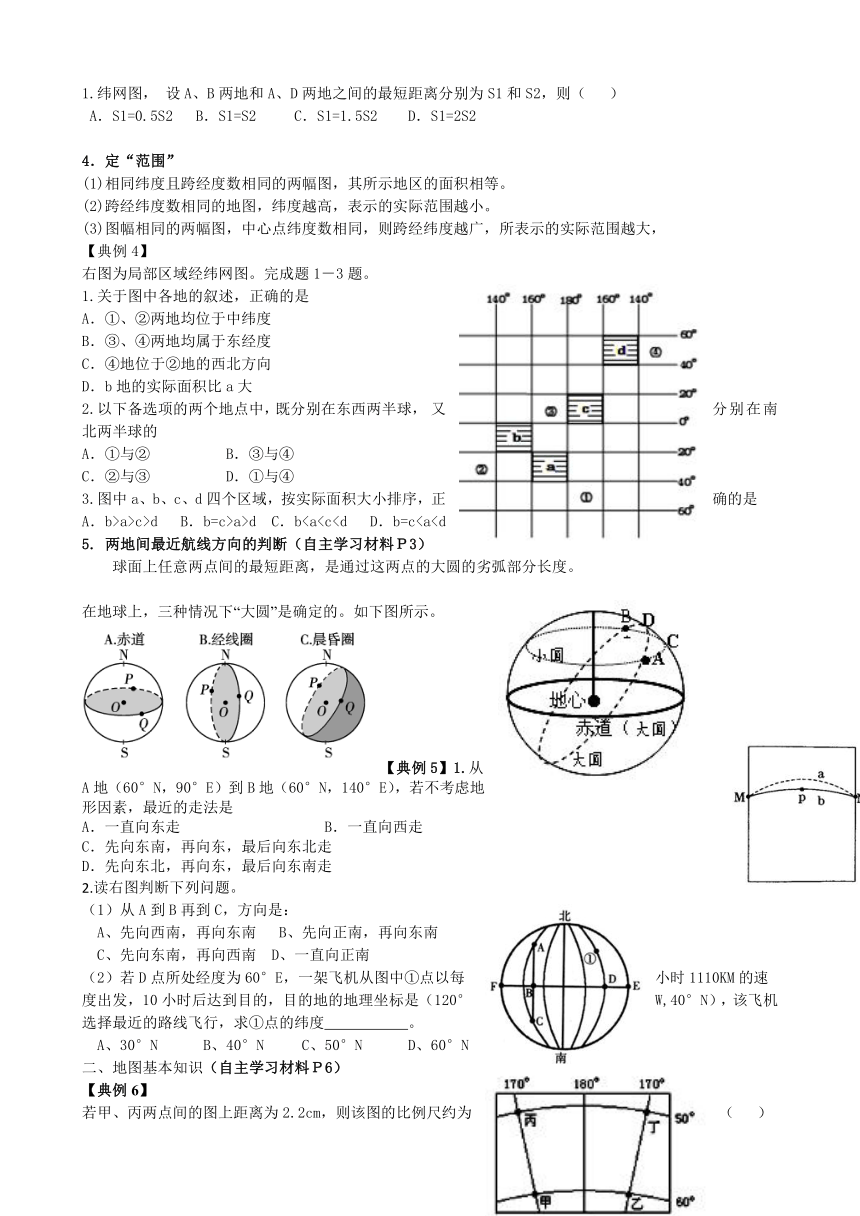

1.纬网图， 设A、B两地和A、D两地之间的最短距离分别为S1和S2，则（ ）
A．S1=0.5S2 B．S1=S2 　　C．S1=1.5S2 D．S1=2S2
4．定“范围”
(1)相同纬度且跨经度数相同的两幅图，其所示地区的面积相等。
(2)跨经纬度数相同的地图，纬度越高，表示的实际范围越小。
(3)图幅相同的两幅图，中心点纬度数相同，则跨经纬度越广，所表示的实际范围越大，
【典例4】
右图为局部区域经纬网图。完成题1－3题。
1.关于图中各地的叙述，正确的是
A．①、②两地均位于中纬度
B．③、④两地均属于东经度
C．④地位于②地的西北方向
D．b地的实际面积比a大
2.以下备选项的两个地点中，既分别在东西两半球， 又分别在南北两半球的
A．①与② B．③与④
C．②与③ D．①与④
3.图中a、b、c、d四个区域，按实际面积大小排序，正确的是
A．b>a>c>d B．b=c>a>d　C．b5. 两地间最近航线方向的判断（自主学习材料Ｐ3）
球面上任意两点间的最短距离，是通过这两点的大圆的劣弧部分长度。
在地球上，三种情况下“大圆”是确定的。如下图所示。
【典例5】1.从A地（60°N，90°E）到B地（60°N，140°E），若不考虑地形因素，最近的走法是
A．一直向东走 B．一直向西走
C．先向东南，再向东，最后向东北走
D．先向东北，再向东，最后向东南走
2.读右图判断下列问题。
（1）从A到B再到C，方向是：
A、先向西南，再向东南 B、先向正南，再向东南
C、先向东南，再向西南 D、一直向正南
（2）若D点所处经度为60°E，一架飞机从 ( http: / / www.21cnjy.com )图中①点以每小时1110KM的速度出发，10小时后达到目的，目的地的地理坐标是（120°W,40°N），该飞机选择最近的路线飞行，求①点的纬度 。
A、30°N B、40°N C、50°N D、60°N

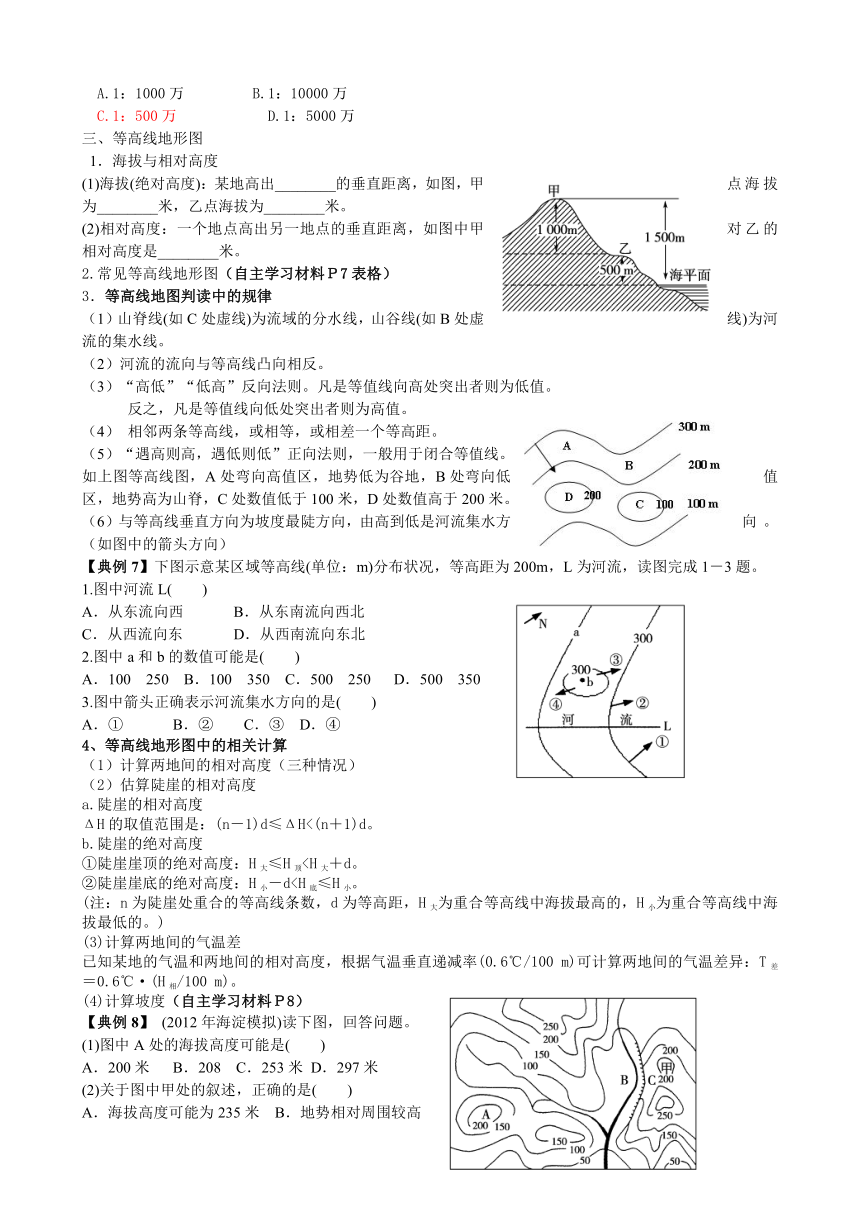

二、地图基本知识（自主学习材料Ｐ6）
【典例6】
若甲、丙两点间的图上距离为2.2cm，则该图的比例尺约为（ ）
A.1：1000万　 B.1：10000万
C.1：500万 　 D.1：5000万
三、等高线地形图
1．海拔与相对高度
(1)海拔(绝对高度)：某地高出________的垂直距离，如图，甲点海拔为________米，乙点海拔为________米。
(2)相对高度：一个地点高出另一地点的垂直距离，如图中甲对乙的相对高度是________米。
2.常见等高线地形图（自主学习材料Ｐ7表格）
3．等高线地图判读中的规律
（1）山脊线(如C处虚线)为流域的分水线，山谷线(如B处虚线)为河流的集水线。
（2）河流的流向与等高线凸向相反。
（3）“高低”“低高”反向法则。凡是等值线向高处突出者则为低值。
反之，凡是等值线向低处突出者则为高值。
（4） 相邻两条等高线，或相等，或相差一个等高距。
（5）“遇高则高，遇低则低”正向法则，一般用于闭合等值线。
如上图等高线图，A处弯向高值区，地势低为谷地，B处弯向低值区，地势高为山脊，C处数值低于100米，D处数值高于200米。
（6）与等高线垂直方向为坡度最陡方向，由高到低是河流集水方向。（如图中的箭头方向）
【典例7】下图示意某区域等高线(单位：m)分布状况，等高距为200m，L为河流，读图完成1－3题。
1.图中河流L(　　)
A．从东流向西 B．从东南流向西北
C．从西流向东 D．从西南流向东北
2.图中a和b的数值可能是(　　)
A．100　250 B．100　350　C．500　250 　D．500　350
3.图中箭头正确表示河流集水方向的是(　　)
A．① 　 B．②　　C．③ D．④
4、等高线地形图中的相关计算
（1）计算两地间的相对高度（三种情况）
（2）估算陡崖的相对高度
a.陡崖的相对高度
ΔH的取值范围是：(n－1)d≤ΔH<(n＋1)d。
b.陡崖的绝对高度
①陡崖崖顶的绝对高度：H大≤H顶②陡崖崖底的绝对高度：H小－d(注：n为陡崖处重合的等高线条数，d为等高距，H大为重合等高线中海拔最高的，H小为重合等高线中海拔最低的。)
(3)计算两地间的气温差
已知某地的气温和两地间的相对高度，根据气温垂直递减率(0.6℃/100 m)可计算两地间的气温差异：T差＝0.6℃·(H相/100 m)。
(4)计算坡度（自主学习材料Ｐ8）
【典例8】 (2012年海淀模拟)读下图，回答问题。
(1)图中A处的海拔高度可能是(　　)
A．200米 B．208　C．253米 D．297米
(2)关于图中甲处的叙述，正确的是(　　)
A．海拔高度可能为235米 B．地势相对周围较高
C．地形为山顶 　　　　　D．地形为洼地
(3)图中C处陡崖的相对高度ΔH是________。
(4)若某时B处的气温是21℃，则C处的气温最大值是________℃。
5.等高线地形图的应用（自主学习材料Ｐ8－9）
（1）地形相关分析：
a.地形类型判读：.地形类型包括以下五种，在地形图上的基本特征如下：
地形名称 特 征
平原 海拔200米以下，等高线稀疏，广阔平坦
山地 海拔500米以上，相对高度大于100米，等高线密集
盆地 闭合等高线的数值从中心向四周升高
丘陵 海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓
高原 海拔500米以上，等高线顶部稀疏而边缘十分密集
b.地形特征的描述：
（2）坡度问题： 一看等高线疏密，密集的地方坡度陡，稀疏的地方坡度缓；二计算，坡度的正切=垂直相对高度/水平实地距离
画图：
（3）通视问题：通过作地形剖面图来解决，如 ( http: / / www.21cnjy.com )果过已知两点作的地形剖面图无山地或山脊阻挡，则两地可互相通视；注意凸坡（等高线上疏下密）不可见，凹坡（等高线上密下疏）可见；注意题中要求，分析图中景观图是仰视或俯视可见。
（4）引水线路：线路尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流。
（5）交通线路选择（自主学习材料Ｐ9）
（6）大坝水库建设（自主学习材料Ｐ9）
（7）与农业生产结合
【典例9】1.根据材料完成下列各题。
材料一：世界某区域图。
判断A所在国的主要地形类型并说出判断依据。
2.读“比例尺为十万分之一的地形图”，回答下列问题。
(1)字母丁表示的地形是________。
(2)山脊线戊的走向大致为________。
(3)图中所绘乙、丙两条支流中，事实上不存在的是________支流。
(4)若想在河流的干流上建一座水库，坝高为100米，请用“∥”在图上标出该水库理想的坝址。
(5)将小河甲的水引向疗养 ( http: / / www.21cnjy.com )院，图中路线①设计合理，原因是__________________ __________________________。
6.地形剖面图的绘制（自主学习材料Ｐ8）
【典例10】读“某地区等高线地形图”，回答(1)～(3)题。
(1)关于图中规划公路叙述正确的是(　　)
A．最大高差可能为180米 B．走向为东北—西南
C．长度约为6千米
D．穿越山脊地区
(2) 在图示区域内拟建一座防火瞭望塔，在①②③④的选址方案中，瞭望范围最大的是(　　)
A．① B．② C．③ D．④
(3)沿图中a－b剖面线绘制的地形剖面图是下图中的(　　)
(3)在图示区域内拟建一座防火瞭望塔，在①②③④的选址方案中，瞭望范围最大的是(　　)
A．① B．② C．③ D．④
拓展练习
1.读某岛屿图，首都塔那那利佛与R河河口的距离约为（ ）
A.280千米 B.380千米 C.480千米 D.580千米
读下图，回答2～3题。
2.甲、乙、丙三艘船同时出发驶向180°经线，而且同时到达，速度最快的是 (　　)
A．甲 B．乙 C．丙 D．乙和丙
3.若图示甲、乙、丙三处阴影面积相同，则关于三个阴影区域比例尺大小的叙述，正确的是（ ）
A．甲的比例尺最小，丙的比例尺最大
B．甲、乙、丙的比例尺相同
C．甲大于乙，乙大于丙 D．乙的比例尺最小
读“局部经纬网图”，回答4～5题。
4．图中①地位于④地的(　　)
A．东南方 B．西北方 C．东北方 D．西南方
5．某人从②地出发，先向正南方向，后向正东方向至③地，其距离约为(　　)
A．6 600千米 　　　 B．5 000千米
C．3 330千米 　　　 D．4 200千米
读下图，N为北极点，大圆为经线圈，
ACB为赤道，据此回答6～7题。
6假若一架飞机从A飞到B，实际最短的飞行线路是 ( )
7按最短飞行路线飞行，该飞机从A到B的飞行方向是 ( )
A.由西→东 B.由南→北→南
C.由东南→东→东北 D.由东北→东→东南
8.读右图，下列叙述正确的是（ ）
A、从A到B方向是：向西南
B、从C到D方向是：先东北后西南
C、从A到B的方向同从C到D的方向相同
D、从A到B的方向同从C到D的方向正好相反
9.读下图，从山峰向下望一定看不到的点是（ ）
A. a B. b C. c D. d
右图所示区域属于湿润的亚热带季风气候。回答10～11题。
10.R、Q两点的相对高度可能为（ ）
A、800米 B、900米 C、1000米 D、1100米
11.M、N、P、Q四地中，海拔可能相等的两地是（ ）
A、M、N B、M、P　C、M、Q D、P、Q
读某地等高线地形图(单位：米)，完成12～14题。
12.ab段河流流向是(　　)。
A．由东向西 　　　B．由东北向西南
C．由西南向东北 　D．由南向北
13.野外宿营时一般不能选择①处的主要原因是(　　)。
A．处于阴坡，光照条件差
B．离河流较远，取水不方便
C．位于山脊，风力太大
D．处于河谷、邻近陡坡，受山洪和山石崩塌威胁
14.②处修建了水泥厂，其原料主要来自③处采石场，为了运输原料，计划修建一条公路，比较合理的线路是(　　)。
A．甲 B．乙 C．丙 D．丁
15．阅读下图，回答问题。
喀什是中国的西大门，是中西亚文化交融的城市、新疆最著名的古城。2010年，中央正式批准喀什设立经济特区。下图中甲、乙两图为喀什所在区域图和地质剖面图。
（1）简述甲区域的地势特征，并分析A处地貌类型的成因。


（2）阅读乙图，解释喀什地区地质作用的主要过程。
（1）地势自西北、西南向东倾斜（或西高 ( http: / / www.21cnjy.com )东低）。（1分）在河流出山口后因地势变缓，流速变慢，河流携带的大量泥沙物质在山前大量沉积而成。（2分）
（2）早期：内力作用断裂下陷；后期：外力作用流水沉积。（2分）
