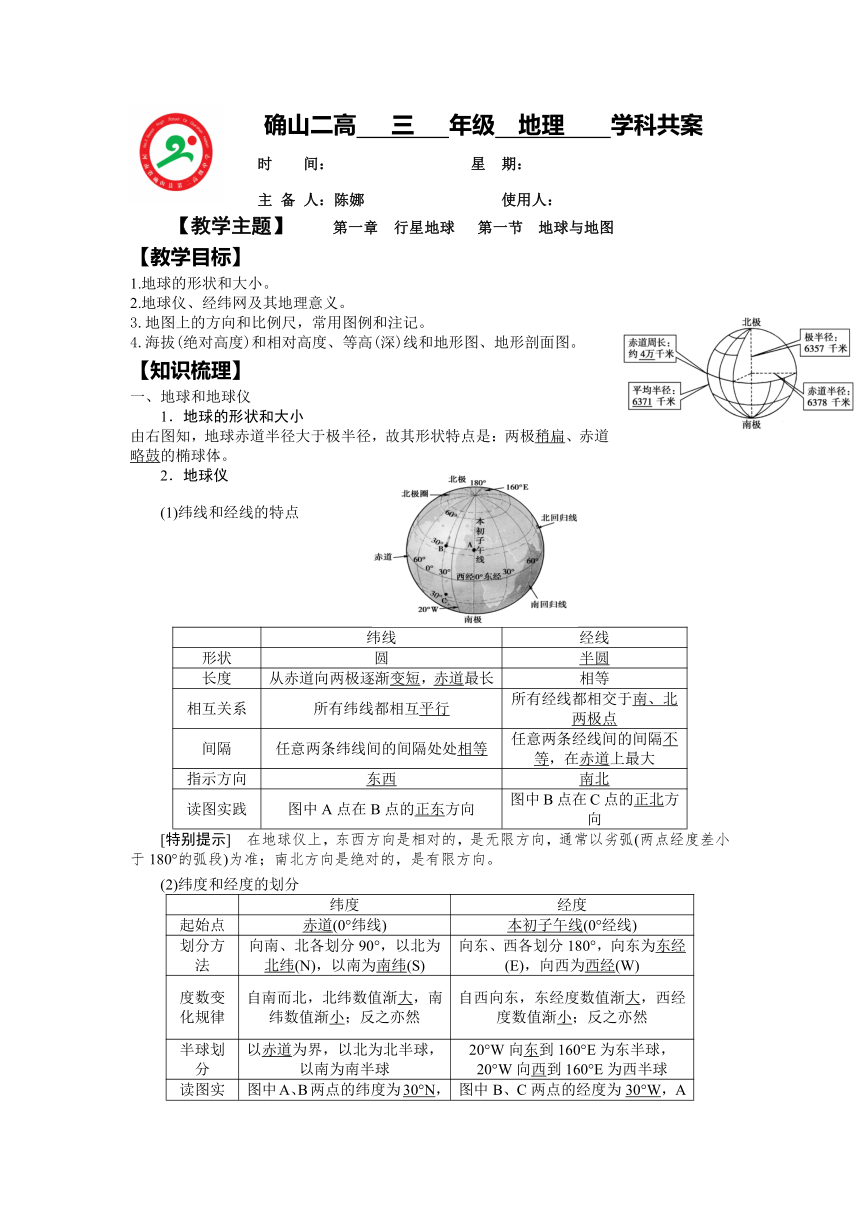

确山二高 三 年级 地理 学科共案
时 间： 星 期：
主 备 人：陈娜 使用人：
【教学主题】 第一章　行星地球 第一节　地球与地图
【教学目标】
1.地球的形状和大小。
2.地球仪、经纬网及其地理意义。
3.地图上的方向和比例尺，常用图例和注记。
4.海拔(绝对高度)和相对高度、等高(深)线和地形图、地形剖面图。
【知识梳理】
1．地球的形状和大小
由右图知，地球赤道半径大于极半径，故其形状特点是：两极稍扁、赤道略鼓的椭球体。
2．地球仪
(1)纬线和经线的特点
纬线 经线
形状 圆 半圆
长度 从赤道向两极逐渐变短，赤道最长 相等
相互关系 所有纬线都相互平行 所有经线都相交于南、北两极点
间隔 任意两条纬线间的间隔处处相等 任意两条经线间的间隔不等，在赤道上最大
指示方向 东西 南北
读图实践 图中A点在B点的正东方向 图中B点在C点的正北方向
[特别提示]　在地球仪上，东西方向是相对的，是无限方向，通常以劣弧(两点经度差小于180°的弧段)为准；南北方向是绝对的，是有限方向
(2)纬度和经度的划分
纬度 经度
起始点 赤道(0°纬线) 本初子午线(0°经线)
划分方法 向南、北各划分90°，以北为北纬(N)，以南为南纬(S) 向东、西各划分180°，向东为东经(E)，向西为西经(W)
度数变化规律 自南而北，北纬数值渐大，南纬数值渐小；反之亦然 自西向东，东经度数值渐大，西经度数值渐小；反之亦然
半球划分 以赤道为界，以北为北半球，以南为南半球 20°W向东到160°E为东半球，20°W向西到160°E为西半球

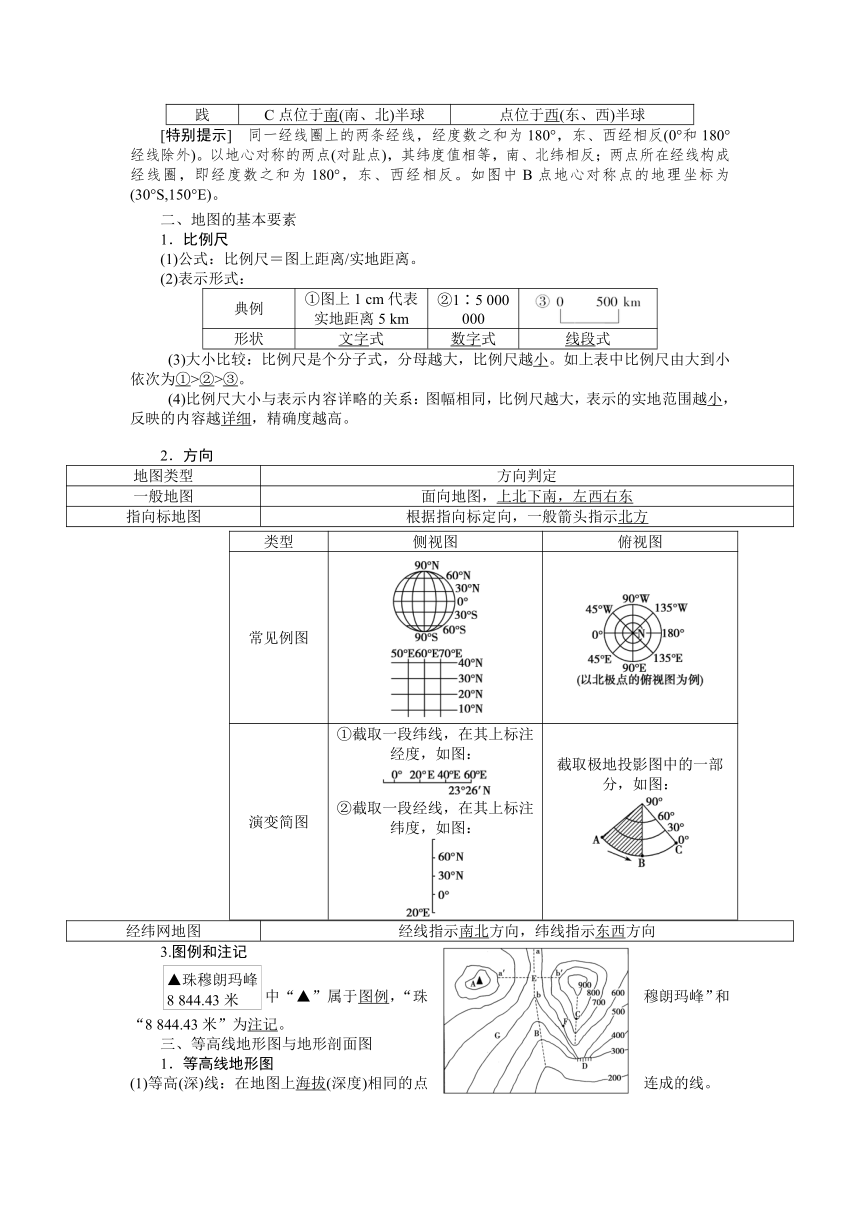

读图实践 图中A、B两点的纬度为30°N，C点位于南(南、北)半球 图中B、C两点的经度为30°W，A点位于西(东、西)半球
[特别提示]　同一经线圈上的两条经线，经度数之和为180°，东、西经相反(0°和180°经线除外)。以地心对称的两点(对趾点)，其纬度值相等，南、北纬相反；两点所在经线构成经线圈，即经度数之和为180°，东、西经相反。如图中B点地心对称点的地理坐标为(30°S,150°E)
二、地图的基本要素
1．比例尺
(1)公式：比例尺＝图上距离/实地距离。
(2)表示形式：
典例 ①图上1 cm代表实地距离5 km ②1∶5 000 000
形状 文字式 数字式 线段式
(3)大小比较：比例尺是个分子式，分母越大，比例尺越小。如上表中比例尺由大到小依次为①>②>③。
(4)比例尺大小与表示内容详略的关系：图幅相同，比例尺越大，表示的实地范围越小，反映的内容越详细，精确度越高。
2．方向
地图类型 方向判定
一般地图 面向地图，上北下南，左西右东
指向标地图 根据指向标定向，一般箭头指示北方
经纬网地图 经线指示南北方向，纬线指示东西方向
类型 侧视图 俯视图
常见例图
演变简图 ①截取一段纬线，在其上标注经度，如图：②截取一段经线，在其上标注纬度，如图： 截取极地投影图中的一部分，如图：
3.图例和注记
中“▲”属于图例，“珠穆朗玛峰”和“8 844.43米”为注记。
三、等高线地形图与地形剖面图
1．等高线地形图
(1)等高(深)线：在地图上海拔(深度)相同的点连成的线。
(2)海拔(绝对高度)：地面某一地点高出海平面的垂直距离。如图，C、F两点的海拔分别为800米、600米。
(3)相对高度：地面某个地点高出另一地点的垂直距离。如图，C、F两点的相对高度是200米。
(4)常见地形部位
部位 地形 判读方法(等高线特征) 剖面图示意
A 山顶 等高线闭合，等高线数值内高外低(一般图中有黑三角图例标注)
B 山谷 等高线向数值增大的方向弯曲，谷线低于两侧
C 山脊 等高线向数值减小的方向弯曲，脊线高于两侧
D 陡崖 多条海拔不同的等高线重合，一般图用“”符号表示
E 鞍部 两侧均为闭合的等高线的山顶，中间相对较低
相比较而言，G表示缓坡部位，F表示陡坡部位。
请在B处或C处画出可能发育的小河的流向。
2．地形剖面图
根据等高线地形图转绘而成，可以直观地表示地表沿某一方向地势的起伏和坡度的陡缓。
常见经纬网图
[信息解读]
类型,侧视图,俯视图
判读要领:①横线(或弧线)一般代表纬线，由南向北增大为北纬度，反之为南纬度；
②竖线(或弧线)一般代表经线，由西向东增大为东经度，反之为西经度；
③同一幅经纬网图中相邻的两条经(纬)线之间经(纬)度差异一般是相等的,①关注经纬线的表现形式：纬线为圆弧线，经线则是从圆心出发的射线；
②判断圆心是北极点还是南极点，确定纬线是南纬度还是北纬度；依据自转方向及经线经度值的变化特征，确定经线是西经度还是东经度
经纬网的应用非常广泛，在经纬网地图的判读应用中，需要重点关注：
1．定“方向”
理论依据：“经线指示南北方向，纬线指示东西方向”。
(1)方格状经纬网图上经线和纬线呈直线，如右图，A、B同在北半球，同为东经度，对A、B两点的相对方位的判定可依据以下流程：

(2)弧线式经纬网图(以极点经纬网图为例)
①A、B两点位于同一纬线上，根据自转方向判断B在A的正东方。
②B、C位于同一经线上，根据极点位置判断C位于B的正南方。
③C、A既不在同一经线上，也不在同一纬线上，根据以上原理分别判断东西、南北方向，可确定C在A的东南方。
2．定“距离”
(1)根据纬度差定经线长度：纬度1°的实 ( http: / / www.21cnjy.com )际经线弧长处处相等，大约是111千米，如右图中AB。若两地在同一条经线上，只要知道两地的纬度差，就可以计算出两地之间的距离。
(2)根据经度差定纬度长度：经度1°的纬线弧长由低纬向高纬递减，大约是111×cos φ千米(φ表示该纬线的纬度数值)，如图AC。
(3)若A、C两点不在同一经线，也不在同一 ( http: / / www.21cnjy.com )纬线上，计算两点间距离时需要进行模糊估算。①可以先假设A、C两点的经度相同或纬度相同，然后再根据实际情况扩大或缩小；②可以先算出比例尺，进而算出两点间距离。
3．定“最短航线”
地面上两点间最短航线为球面最短距离，即经过两点的大圆劣弧长度。
(1)确定“大圆”：“大圆”即球面两点所在的过球心的平面与球面的交线。如图所示。
①在地球仪上，三种情况下“大圆”是确定的：一是赤道，二是经线圈，三是晨昏圈。
②非赤道的纬线上两点， 所在“大圆”具有以下特征：
北半球——大圆向北极方向倾斜，如下图所示。
从甲到乙的最短距离：先向东北，再向东南方向。
南半球——大圆向南极方向倾斜，如下图所示。
从甲到乙的最短距离：先向东南，再向东北方向。
(2)确定“劣弧”：大圆上两点间的最短距离具体应该是哪一段弧线，是由“劣弧”来决定，所谓“劣弧”即两点间的弧度<180°，如右图中PQ间的劣弧为上侧一段弧，P′Q′间的劣弧为下侧一段弧。沿劣弧的行进方向即为最短航线。
4．定“范围”
(1)相同纬度且跨经度数相同的两幅图，其所示地区的面积相等。
(2)跨经纬度数相同的地图，纬度越高，表示的范围越小。
(3)图幅相同的两幅地图，中心点纬度数相同如跨经纬度越广，所表示的范围越大，比例尺越小。
如图中A、B两区域相比，实际区域范围大小为A>B。当A、B两区域的图上面积(即图幅)相等时，比例尺大小为A【典型例题】
(天津文综改编)读下图，回答(1)～(3)题。
(1)图中的北京、新加坡、纽约和巴西利亚四个城市中位置完全符合西半球、北半球、中纬度地区三个条件的是(　　)
A．北京　　　B．纽约 C．新加坡 D．巴西利亚
(2)图中的北京(39°54′N,116°23′E)位于纽约(40°43′N,74°W)的(　　)
A．西南方向 B．东南方向C．西北方向 D．东北方向
(3)新加坡(1°22′N,103°45′E)与北京南北相距约为(　　)
A．4 300千米 B．1 500千米 C．4 500千米 D．2 800千米
[获取和解读信息]　
从文字中获取的信息：
①新加坡与纽约的经纬度位置分别为(1°22′N,103°45′E)、(40°43′N,74°W)。
②要求判定城市位置、相对方位及计算距离。
(1)B　(2)A　(3)A
(2014·四川文综)下图为我国某地等高线图，下表是该地气候资料。读图、表回答下列问题
月份 1 2 3 4 5 6 7 8 9 10 11 12
气温(℃) 6.5 9.0 13.0 18.0 22.0 25.0 27.5 27.5 23.0 18.0 13.5 8.0
降水量(mm) 16 17 31 74 118 148 177 139 141 84 39 18
(1)说出该地区的地形类型名称和甲地地形部位名称。
(2)该地计划在图幅所示东北部修建水库，水库最大蓄水量时水面高程不超过390米。你是否赞成在该地修建水库？请依据图表信息说明理由。
[答案]　(1)丘陵；鞍部。
(2)赞成。降水季节变化大，建水库可调节水资源时间分配不均；地势低洼、开阔，利于蓄水(或图幅北部河谷狭窄，利于建坝)；邻近农用地、居民点，便于生产、生活用水。
不赞成。该地已有河流流经，可提供生产、生活用水；迁建公路和居民点，增加建设成本；淹没大片耕地，人均耕地减少。
(2013·天津文综)某中学地理小组对下图所示区域进行考察。读图回答下题。
(1)在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是(　　)
(2)为了保护生态环境，当地政府计划将图中 ( http: / / www.21cnjy.com )a、b、c、d四处居民点集中到一处。地理小组建议居民点集中建在水源最丰富的地方，该地应选在(　　)
A．a处 B．b处 C．c处 D．d处
[解答]　(1)C　(2)A
