建筑平面图基本知识
建筑平面图基本知识

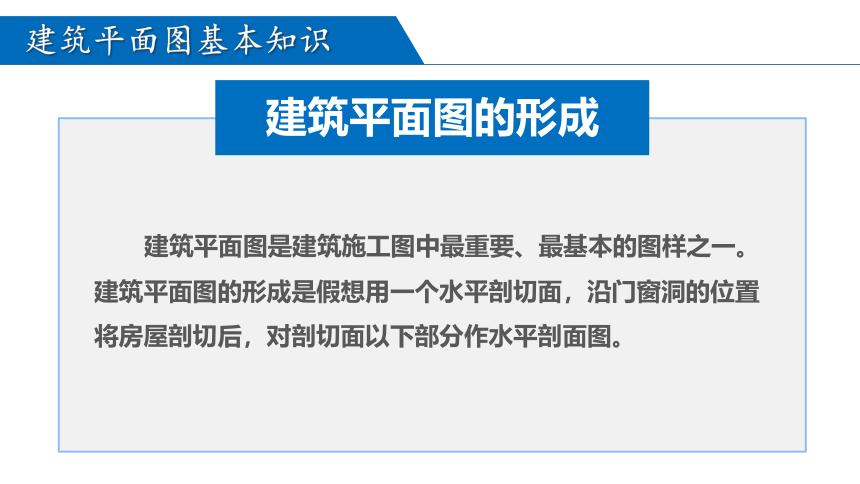

建筑平面图是建筑施工图中最重要、最基本的图样之一。建筑平面图的形成是假想用一个水平剖切面，沿门窗洞的位置将房屋剖切后，对剖切面以下部分作水平剖面图。
建筑平面图的形成
建筑平面图基本知识

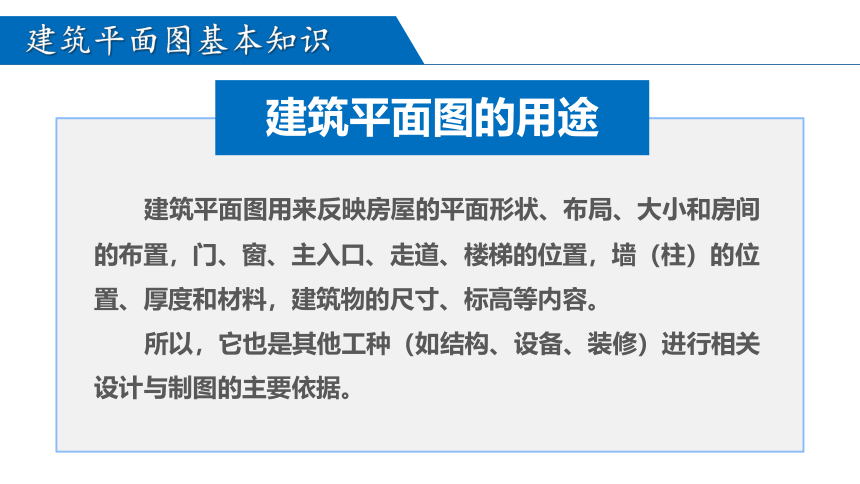

建筑平面图用来反映房屋的平面形状、布局、大小和房间的布置，门、窗、主入口、走道、楼梯的位置，墙（柱）的位置、厚度和材料，建筑物的尺寸、标高等内容。
所以，它也是其他工种（如结构、设备、装修）进行相关设计与制图的主要依据。
建筑平面图的用途
建筑平面图基本知识

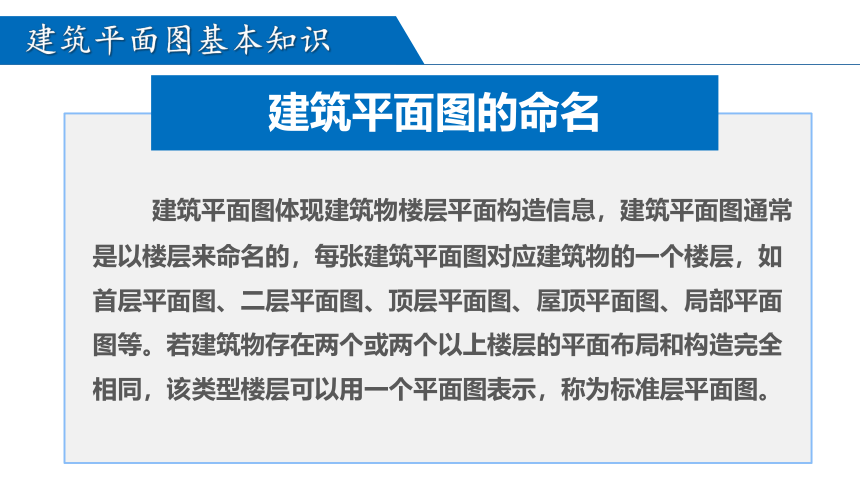

建筑平面图体现建筑物楼层平面构造信息，建筑平面图通常是以楼层来命名的，每张建筑平面图对应建筑物的一个楼层，如首层平面图、二层平面图、顶层平面图、屋顶平面图、局部平面图等。若建筑物存在两个或两个以上楼层的平面布局和构造完全相同，该类型楼层可以用一个平面图表示，称为标准层平面图。
建筑平面图的命名
建筑平面图基本知识

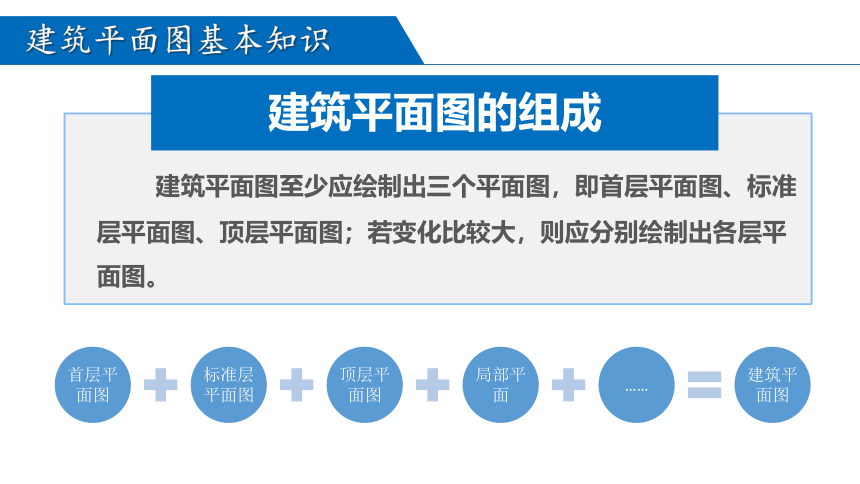

建筑平面图至少应绘制出三个平面图，即首层平面图、标准层平面图、顶层平面图；若变化比较大，则应分别绘制出各层平面图。
建筑平面图的组成
屋顶平面图

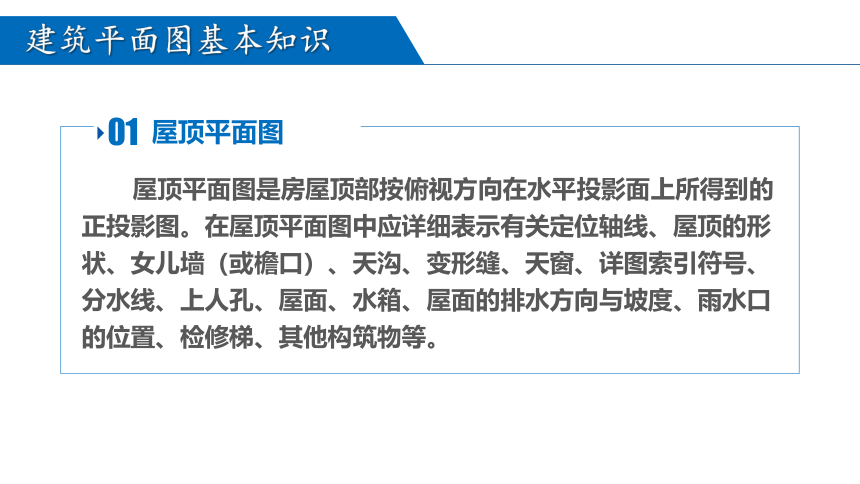

屋顶平面图是房屋顶部按俯视方向在水平投影面上所得到的正投影图。在屋顶平面图中应详细表示有关定位轴线、屋顶的形状、女儿墙（或檐口）、天沟、变形缝、天窗、详图索引符号、分水线、上人孔、屋面、水箱、屋面的排水方向与坡度、雨水口的位置、检修梯、其他构筑物等。
01
建筑平面图基本知识
局部平面图

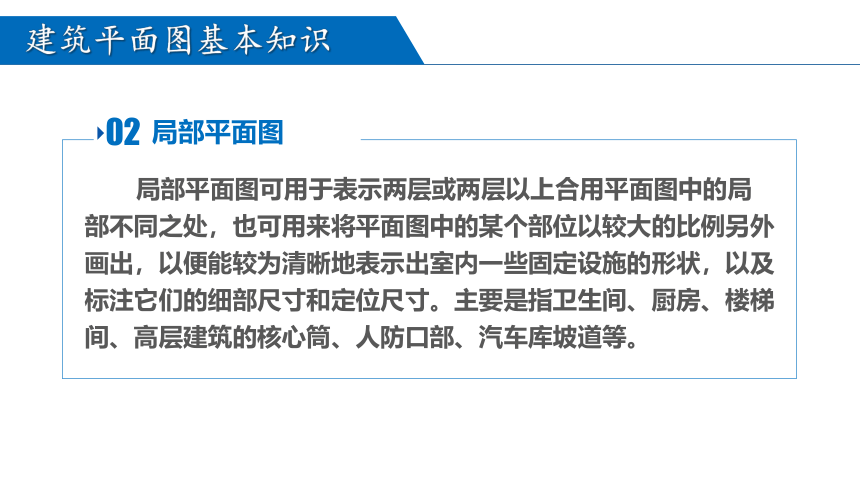

局部平面图可用于表示两层或两层以上合用平面图中的局部不同之处，也可用来将平面图中的某个部位以较大的比例另外画出，以便能较为清晰地表示出室内一些固定设施的形状，以及标注它们的细部尺寸和定位尺寸。主要是指卫生间、厨房、楼梯间、高层建筑的核心筒、人防口部、汽车库坡道等。
02
建筑平面图基本知识
建筑平面图基本知识
一般情况下，建筑平面图应该包括以下内容：
（1）定位轴线 （2）平面布置
（3）门窗的类型、布置与编号 （4）尺寸标注
（5）标高 （6）楼梯
（7）其它 （8）符号标注
（9）其它标注
建筑平面图的内容
定位轴线
表明纵横向定位轴线的位置及其编号，轴线之间的间距表示房间的开间和进深。定位轴线用细单点长划线表示。
01
建筑平面图基本知识
平面布置
包括楼层各房间的组合与分隔，墙和柱的断面形状及尺寸。墙线用粗实线表示，柱应涂黑。
02
门窗的类型、布置与编号
门的代号用“M”表示，窗的代号用“C”表示。在门窗代号后标注阿拉伯数字作为门窗的编号。如M-1、M1、C-1、C1……等。
03
建筑平面图基本知识
尺寸标注
在建筑平面图中一般需标注三道尺寸，第一道为总尺寸，表示建筑物的总长和总宽；第二道为轴线尺寸，表示建筑物定位轴线间的距离；第三道为细部尺寸，表示外墙门窗洞口的大小和位置。另外，还需要标注平面图内的一些细部尺寸。
04
标高
建筑平面图常以首层主要房间的室内地坪作为零点（标记为±0.000），分别标注出各楼层及不同部位的标高数据。标准层标高一般通过立面图和标高信息表体现每个楼层的标高。
05
建筑平面图基本知识
平面布置
建筑平面图中应绘制出楼梯的形状、上下方向和踏步数。
06
其它
其它构件如台阶、散水、花台、雨篷、阳台等构件的位置、形状和大小。
07
建筑平面图基本知识
符号标注
首层平面图中还应标出剖面图的剖切位置和剖视方向及编号，以及表示建筑物朝向的指北针。屋顶平面图中应标注出屋顶形状、排水方向、坡度等内容。
08
其它标注
在建筑平面图中还应标注出如下内容：详图索引符号、图名、比例、房间名称、房间使用面积等。
09
建筑平面图基本知识
本节我们通过一个住宅楼标准层平面图的绘制实例，详细介绍
使用AutoCAD2016绘制建筑平面图的方法。如图所示。
建筑平面图基本知识
