中小学教育资源及组卷应用平台
2024浙江新中考冲刺模拟卷（一）
考生须知：
1．有4大题，32小题。满分160分。考试时间120分钟。
2．本卷中g取10牛/千克
试卷Ⅰ
一、选择题（每题3分，总计45分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1． 下列关于呼吸作用与光合作用的关系叙述错误的是（ ）
A．呼吸作用分解光合作用制造的有机物，是对有机物的浪费
B．光合作用为呼吸作用提供了原料
C．呼吸作用为光合作用的正常进行提供的能量
D．没有光合作用，呼吸作用也无法进行
2． 如图所示，轻轨佛图关段大面积的美人梅盛开，列车穿行在花海中，成为城市中一道亮丽的风景线，不少游客选择用航拍无人机在轻轨线路周围抓拍美景。下列分析正确的是（ ）
A．在轨道旁种树，可在声源处减弱噪音
B．无人机起飞时的“嗡嗡”声，是物体振动产生的
C．列车匀速转弯时，列车所受的牵引力和摩擦阻力是一对平衡力
D．无人机匀速上升时，若所受外力全部消失，无人机将停止运动
3． 如图是一种握力计，O是转轴，弹簧上端固定，下端位置可左右调节。小明训练握力时感觉太轻松，为增加训练强度，应将弹簧下端由B位置调到（ ）
A．A点 B．B点 C．C点 D．O点
4． 如图所示，水平向左的风吹得衣架在水平晾衣杆上滑动起来，若衣架和衣服做匀速运动，此时衣架对晾衣杆的压力（ ）
A．比没有风时大 B．比没有风时小 C．和没有风时一样大 D．以上都有可能
5． 已知金属R和Fe、H活动性强弱关系为：Fe＞R＞H，下列说法正确的是（ ）
A．金属R放入Zn（NO3）2溶液中，有锌析出
B．金属铁放入AgNO3溶液中，一段时间后溶液质量变大
C．金属铁（足量）放入R（NO3）2溶液中，溶液变黄色
D．金属R放入CuSO4溶液中，金属表面有红色固体析出

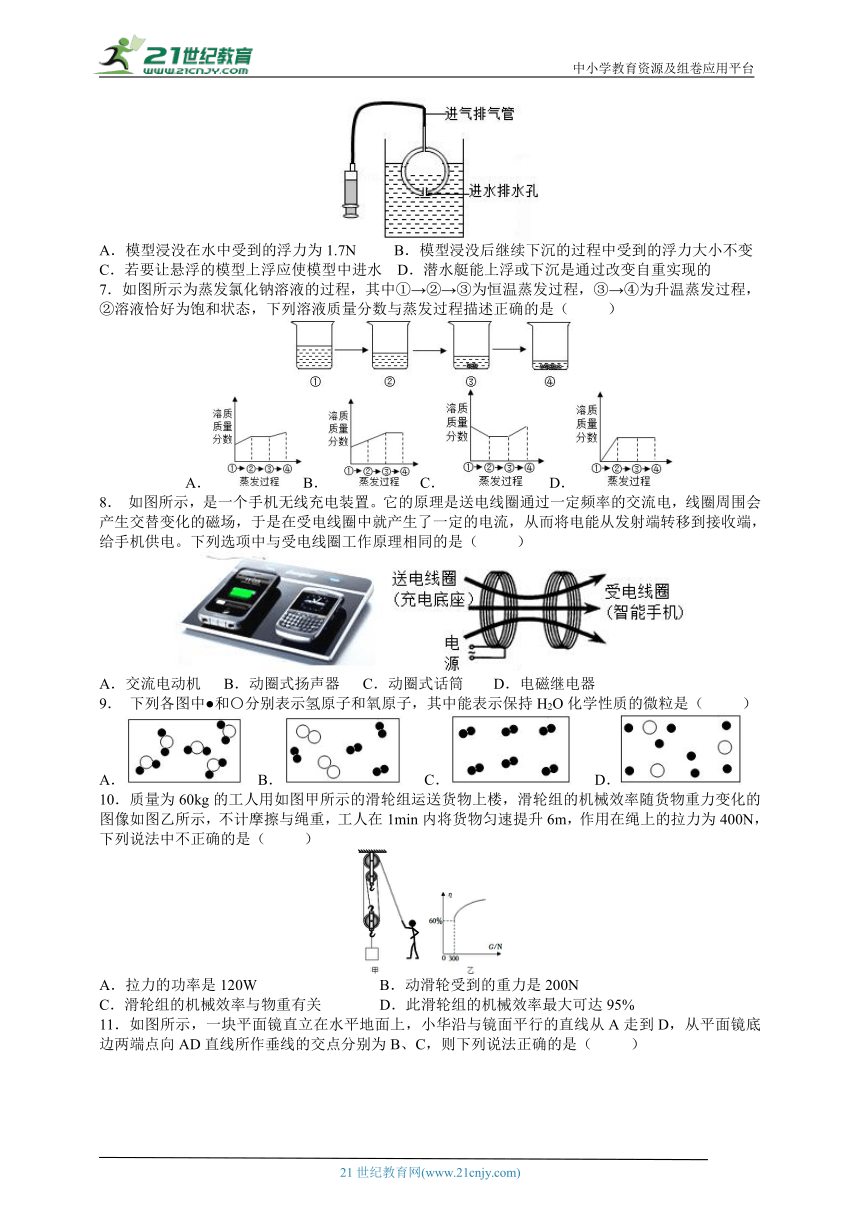

6． 如图所示，物理小组利用体积为170cm3的潜水艇模型（忽略进气、排气管的体积），探究潜水艇在水中如何实现上浮或下沉，下列说法不正确的是（ρ水＝1.0×103kg/m3，取g＝10N/kg）（ ）
A．模型浸没在水中受到的浮力为1.7N B．模型浸没后继续下沉的过程中受到的浮力大小不变
C．若要让悬浮的模型上浮应使模型中进水 D．潜水艇能上浮或下沉是通过改变自重实现的
7．如图所示为蒸发氯化钠溶液的过程，其中①→②→③为恒温蒸发过程，③→④为升温蒸发过程，②溶液恰好为饱和状态，下列溶液质量分数与蒸发过程描述正确的是（ ）
A．B．C． D．
8． 如图所示，是一个手机无线充电装置。它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相同的是（ ）
A．交流电动机 B．动圈式扬声器 C．动圈式话筒 D．电磁继电器
9． 下列各图中●和〇分别表示氢原子和氧原子，其中能表示保持H2O化学性质的微粒是（ ）
A． B． C． D．
10．质量为60kg的工人用如图甲所示的滑轮组运送货物上楼，滑轮组的机械效率随货物重力变化的图像如图乙所示，不计摩擦与绳重，工人在1min内将货物匀速提升6m，作用在绳上的拉力为400N，下列说法中不正确的是（ ）
A．拉力的功率是120W B．动滑轮受到的重力是200N
C．滑轮组的机械效率与物重有关 D．此滑轮组的机械效率最大可达95%

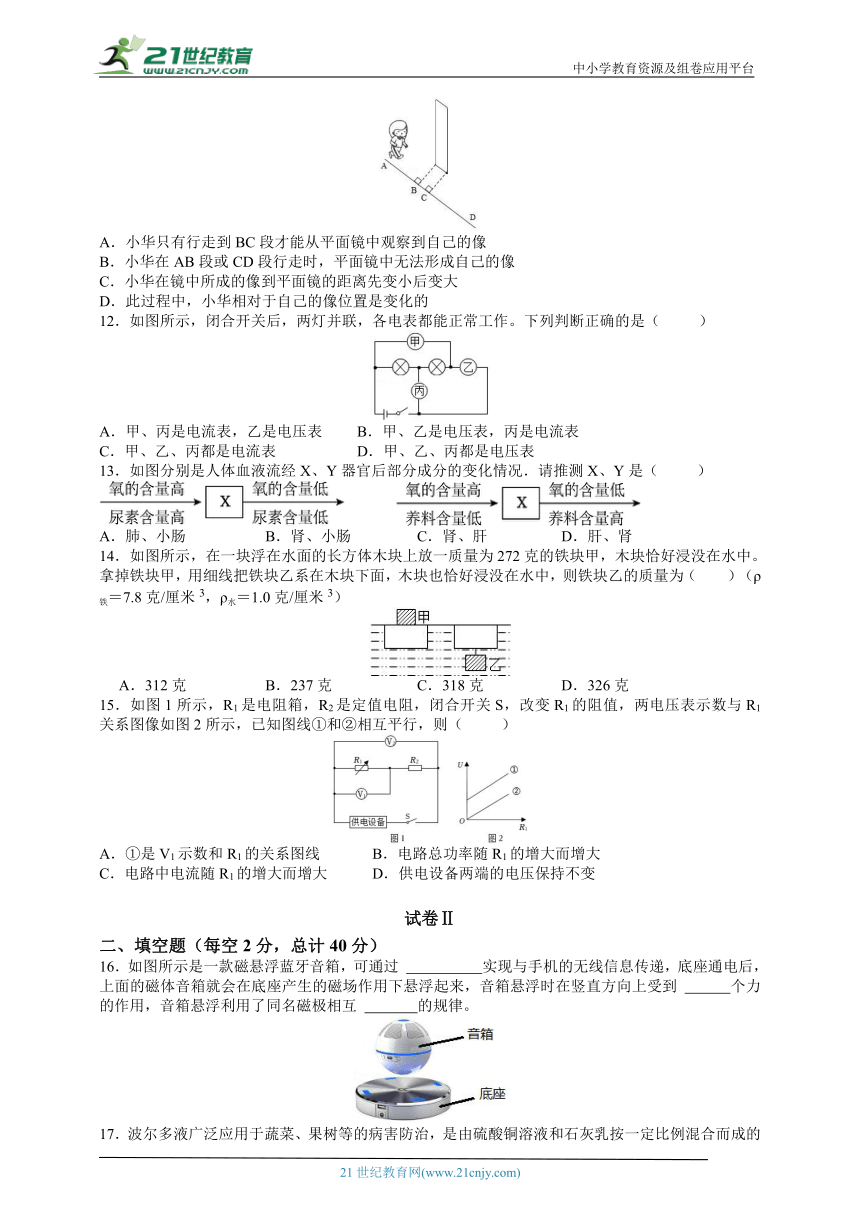

11．如图所示，一块平面镜直立在水平地面上，小华沿与镜面平行的直线从A走到D，从平面镜底边两端点向AD直线所作垂线的交点分别为B、C，则下列说法正确的是（ ）
A．小华只有行走到BC段才能从平面镜中观察到自己的像
B．小华在AB段或CD段行走时，平面镜中无法形成自己的像
C．小华在镜中所成的像到平面镜的距离先变小后变大
D．此过程中，小华相对于自己的像位置是变化的
12．如图所示，闭合开关后，两灯并联，各电表都能正常工作。下列判断正确的是（ ）
A．甲、丙是电流表，乙是电压表 B．甲、乙是电压表，丙是电流表
C．甲、乙、丙都是电流表 D．甲、乙、丙都是电压表
13．如图分别是人体血液流经X、Y器官后部分成分的变化情况．请推测X、Y是（ ）
A．肺、小肠 B．肾、小肠 C．肾、肝 D．肝、肾
14．如图所示，在一块浮在水面的长方体木块上放一质量为272克的铁块甲，木块恰好浸没在水中。拿掉铁块甲，用细线把铁块乙系在木块下面，木块也恰好浸没在水中，则铁块乙的质量为（ ）（ρ铁＝7.8克/厘米3，ρ水＝1.0克/厘米3）
A．312克 B．237克 C．318克 D．326克
15．如图1所示，R1是电阻箱，R2是定值电阻，闭合开关S，改变R1的阻值，两电压表示数与R1关系图像如图2所示，已知图线①和②相互平行，则（ ）
A．①是V1示数和R1的关系图线 B．电路总功率随R1的增大而增大
C．电路中电流随R1的增大而增大 D．供电设备两端的电压保持不变
试卷Ⅱ
二、填空题（每空2分，总计40分）
16．如图所示是一款磁悬浮蓝牙音箱，可通过 实现与手机的无线信息传递，底座通电后，上面的磁体音箱就会在底座产生的磁场作用下悬浮起来，音箱悬浮时在竖直方向上受到 个力的作用，音箱悬浮利用了同名磁极相互 的规律。

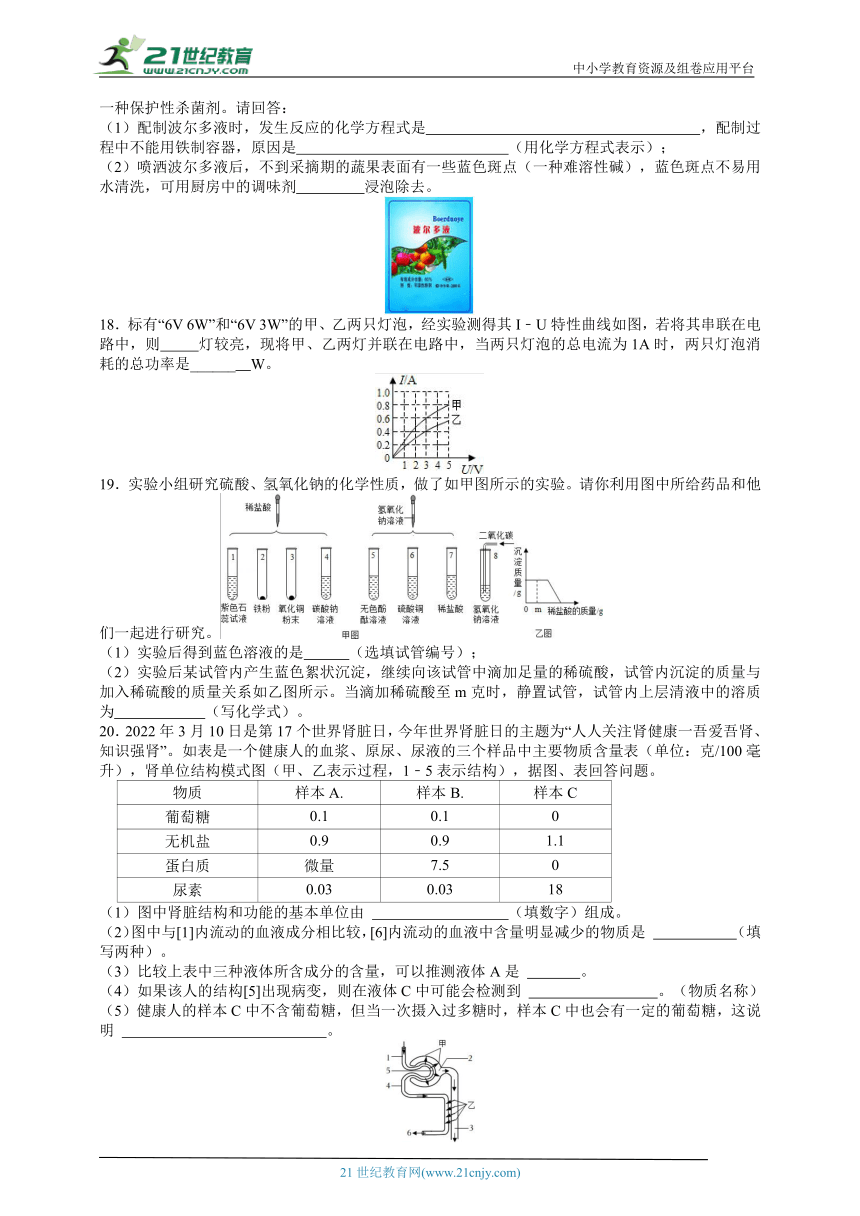

17．波尔多液广泛应用于蔬菜、果树等的病害防治，是由硫酸铜溶液和石灰乳按一定比例混合而成的一种保护性杀菌剂。请回答：
（1）配制波尔多液时，发生反应的化学方程式是 ，配制过程中不能用铁制容器，原因是 （用化学方程式表示）；
（2）喷洒波尔多液后，不到采摘期的蔬果表面有一些蓝色斑点（一种难溶性碱），蓝色斑点不易用水清洗，可用厨房中的调味剂 浸泡除去。
18．标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如图，若将其串联在电路中，则 灯较亮，现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是 ______ W。
19．实验小组研究硫酸、氢氧化钠的化学性质，做了如甲图所示的实验。请你利用图中所给药品和他们一起进行研究。
（1）实验后得到蓝色溶液的是 （选填试管编号）；
（2）实验后某试管内产生蓝色絮状沉淀，继续向该试管中滴加足量的稀硫酸，试管内沉淀的质量与加入稀硫酸的质量关系如乙图所示。当滴加稀硫酸至m克时，静置试管，试管内上层清液中的溶质为 （写化学式）。
20．2022年3月10日是第17个世界肾脏日，今年世界肾脏日的主题为“人人关注肾健康一吾爱吾肾、知识强肾”。如表是一个健康人的血浆、原尿、尿液的三个样品中主要物质含量表（单位：克/100毫升），肾单位结构模式图（甲、乙表示过程，1﹣5表示结构），据图、表回答问题。
物质 样本A. 样本B. 样本C
葡萄糖 0.1 0.1 0
无机盐 0.9 0.9 1.1
蛋白质 微量 7.5 0
尿素 0.03 0.03 18
（1）图中肾脏结构和功能的基本单位由 （填数字）组成。
（2）图中与[1]内流动的血液成分相比较，[6]内流动的血液中含量明显减少的物质是 （填写两种）。
（3）比较上表中三种液体所含成分的含量，可以推测液体A是 。
（4）如果该人的结构[5]出现病变，则在液体C中可能会检测到 。（物质名称）
（5）健康人的样本C中不含葡萄糖，但当一次摄入过多糖时，样本C中也会有一定的葡萄糖，这说明 。

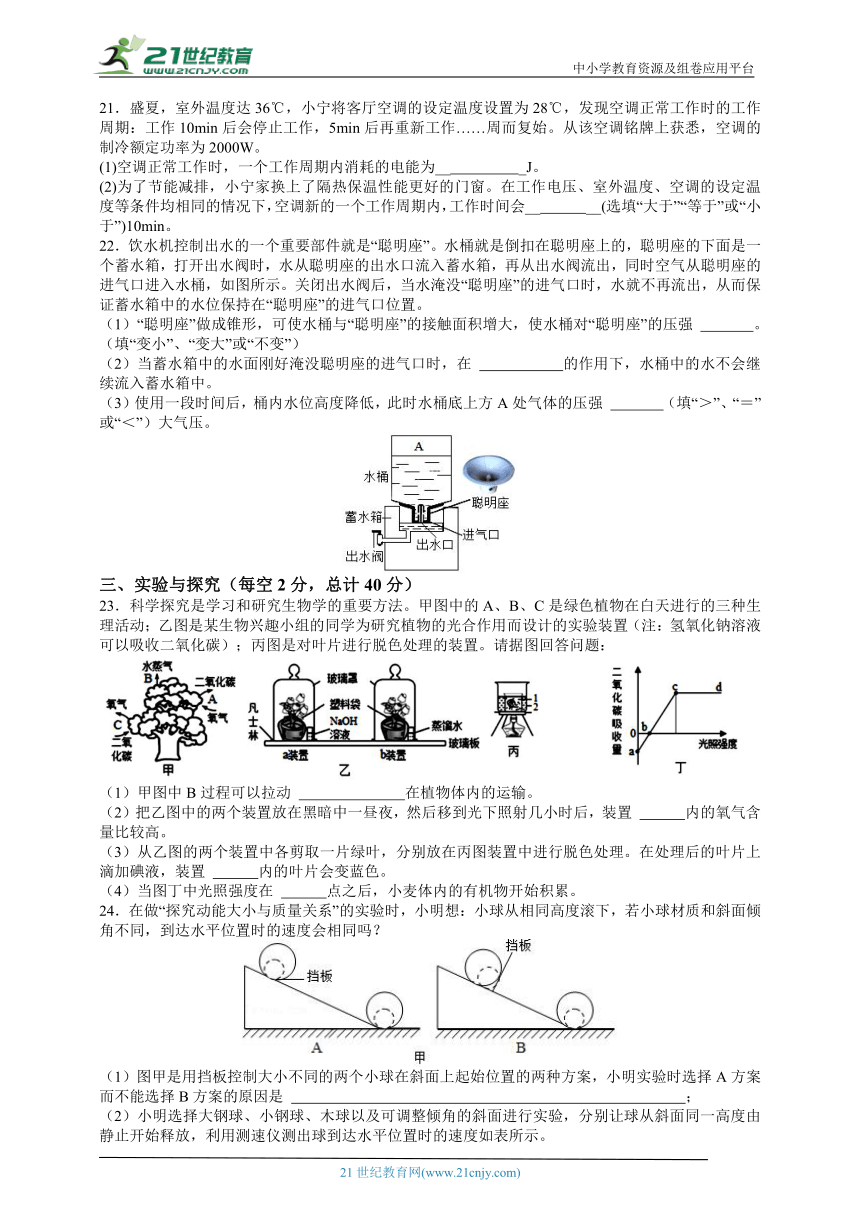

21．盛夏，室外温度达36℃，小宁将客厅空调的设定温度设置为28℃，发现空调正常工作时的工作周期：工作10min后会停止工作，5min后再重新工作……周而复始。从该空调铭牌上获悉，空调的制冷额定功率为2000W。
(1)空调正常工作时，一个工作周期内消耗的电能为__ _J。
(2)为了节能减排，小宁家换上了隔热保温性能更好的门窗。在工作电压、室外温度、空调的设定温度等条件均相同的情况下，空调新的一个工作周期内，工作时间会__ __(选填“大于”“等于”或“小于”)10min。
22．饮水机控制出水的一个重要部件就是“聪明座”。水桶就是倒扣在聪明座上的，聪明座的下面是一个蓄水箱，打开出水阀时，水从聪明座的出水口流入蓄水箱，再从出水阀流出，同时空气从聪明座的进气口进入水桶，如图所示。关闭出水阀后，当水淹没“聪明座”的进气口时，水就不再流出，从而保证蓄水箱中的水位保持在“聪明座”的进气口位置。
（1）“聪明座”做成锥形，可使水桶与“聪明座”的接触面积增大，使水桶对“聪明座”的压强 。（填“变小”、“变大”或“不变”）
（2）当蓄水箱中的水面刚好淹没聪明座的进气口时，在 的作用下，水桶中的水不会继续流入蓄水箱中。
（3）使用一段时间后，桶内水位高度降低，此时水桶底上方A处气体的压强 （填“＞”、“＝”或“＜”）大气压。
三、实验与探究（每空2分，总计40分）
23．科学探究是学习和研究生物学的重要方法。甲图中的A、B、C是绿色植物在白天进行的三种生理活动；乙图是某生物兴趣小组的同学为研究植物的光合作用而设计的实验装置（注：氢氧化钠溶液可以吸收二氧化碳）；丙图是对叶片进行脱色处理的装置。请据图回答问题：
（1）甲图中B过程可以拉动 在植物体内的运输。
（2）把乙图中的两个装置放在黑暗中一昼夜，然后移到光下照射几小时后，装置 内的氧气含量比较高。
（3）从乙图的两个装置中各剪取一片绿叶，分别放在丙图装置中进行脱色处理。在处理后的叶片上滴加碘液，装置 内的叶片会变蓝色。
（4）当图丁中光照强度在 点之后，小麦体内的有机物开始积累。
24．在做“探究动能大小与质量关系”的实验时，小明想：小球从相同高度滚下，若小球材质和斜面倾角不同，到达水平位置时的速度会相同吗？
（1）图甲是用挡板控制大小不同的两个小球在斜面上起始位置的两种方案，小明实验时选择A方案而不能选择B方案的原因是 ；
（2）小明选择大钢球、小钢球、木球以及可调整倾角的斜面进行实验，分别让球从斜面同一高度由静止开始释放，利用测速仪测出球到达水平位置时的速度如表所示。
斜面倾角速度（米/秒》球的类别 10° 20° 30° 40° 50° 60°
大钢球 2.67 2.67 2.67 2.75 2.88 2.97
小钢球 2.67 2.67 2.67 2.75 2.88 2.97
木球 2.67 2.67 2.67 2.67 2.74 2.89
分析表中数据可知：要使球到达水平位置时的速度与球是钢质或木质无关，则斜面倾角不可能是_____
A．15° B．25° C．35° D．45°
（3）小明利用图乙装置做“探究动能大小与质量关系”的实验时，通过观察球撞击相同塑料软片的数目来比较球的动能大小（图中未画出固定塑料软片的装置）。老师指出此装置不适合体积不同的两个球做实验，原因是 。（忽略钢球和水平面的摩擦）
25．某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成形状可改变的水透镜进行以下探究实验，装置如图所示。
（1）在探究“凸透镜对光线的作用”时，先在两个透明长方体玻璃容器中喷入蚊香烟雾，然后将水注入橡皮膜制成水透镜，再将其放在两个玻璃容器之间，如图甲所示。让一束光沿箭头方向射入玻璃容器，经水透镜折射后光将 （选填“偏离”或“偏向”）主光轴。上述实验在玻璃容器中喷入蚊香烟雾的目的是 。
（2）图乙中烛焰清晰的像成在光屏上方，为使像成在光屏中央，应将水透镜 （选填“向上”或“向下”）移动。
（3）保持水透镜的形状不变，依次改变蜡烛的位置，并移动光屏呈现清晰的像，记录数据如下表所示。
次数 1 2 3 4 5
物距（cm） 30.0 15.0 10.0 7.5 6.0
像距（cm） 6.0 7.5 10.0 15.0 30.0
根据表中数据可推断此水透镜的焦距为 cm，推断的依据是 。
26．如图甲所示是小明“探究电流与电压、电阻的关系”的实验电路图。选用的实验器材是：电源（3V）、电流表（0～0.6A）、电压表（0～3V），定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器（40Ω 2A）、开关、导线若干。
（1）探究电流与电压关系：
①小明在实验中进行多组数据测量的目的是什么？
②小明选用5Ω和10Ω的两只电阻分别进行实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？ 由M图象得到的实验结论是什么？
（2）探究电流与电阻的关系：
①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向 （选填“a”或“b”）移动，才能使电压表示数变为U。
②当AB间换接20Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法达到U．请你告诉他，为完成实验，U的取值范围是 。
27．小成利用带挂钩的吸盘和塑料桶（质量均可忽略不计）测量大气压的大小，如图甲。把吸盘贴在玻璃餐桌的下表面，排尽吸盘内空气，测出吸盘与玻璃的接触面积为0.001m2，将塑料桶挂在吸盘挂钩下方。向桶中缓慢加水，当吸盘刚好掉落时，测出桶中水的质量为9千克。
（1）请计算实验中小成测得的大气压值 ；
（2）小成的测量结果与当时真实气压相差较大，请分析可能存在的原因 （写出一种即可）；
（3）若用吹风机在桌面下方吹气，如图乙，则桶中所加水的质量会 9千克。（选填“小于”、“等于”或“大于”）。
四、综合题（28题8分，29题5分，30题6分，31题6分，32题10分，总计35分）
28．自2020年至今，全球爆发的新冠肺炎疫情一直在持续，疫苗成为抗击疫情的有力武器。2021年以来，我国逐步在全国范围内推广适龄健康人群免费接种新冠肺炎病毒疫苗，建立全民免疫屏障（图一）。图二为某患者感染新冠肺炎病毒的大致过程图，运用所学知识，回答下列问题：
（1）新冠肺炎的无症状感染者属于图二中传染病流行的基本环节中的[ ]。
（2）甲、乙、丙3位同学根据图二，发表了自己的观点，下列 同学的说法正确。
甲同学：从免疫角度来看，新冠病毒属于抗体。
乙同学：接种疫苗可以引起人体产生③过程。
丙同学：核酸检测是为了检测出易感人群。
（3）疫苗是抗击疫情的有力武器，预防接种能增强人体的免疫力。未接种的人群属于 ，需加强防范。
（4）流感和新冠肺炎的传播途径相似，为什么对新冠肺炎的防控措施更加严格？请你试着说明原因 。
29．火的使用推动了人类文明的进步。随着科技的发展，生活中的点火方式越来越便捷多样，但火柴仍是实验室常用的点火工具。火柴引燃过程：划动火柴→擦火皮(含微量易燃物)产生火星→引发火柴头燃烧。图乙是小丽设计的三种引燃火柴的方式，若F1＝F2>F3，且B、C的火柴棒与擦火皮夹角相同，则哪种方式更容易将火柴引燃？请用所学知识解释。
30．如图甲是清代的手持消防水枪，它在消防灭火中发挥过一定作用，其部分结构如图乙：枪身由内外两个套筒组成，外筒底部是进水口，内筒顶端是喷水口、底部有活塞。使用时将进水口浸没在水中，先向上提内筒吸水，再向下压内筒喷水，如此反复。
【原理分析】使用消防水枪吸水时，主要是利用了__ __；
【方案设计】如图丙和丁是小丽设计的消防水枪进水口的两种结构，合理的是__ __；
【尝试实践】为了解消防水枪的使用效果，小丽和小科仿制了消防水枪并进行演示，用30秒将20千克水喷到15米高处，求他们对水做功的功率。(g取10N/kg)
31．某化学兴趣小组为了测定鸡蛋壳中碳酸钙的含量，进行了如下实验：取25.0g洗净、粉碎后的鸡蛋壳样品放于烧杯中，向烧杯中滴加稀盐酸（整个过程不考虑盐酸的挥发和气体的溶解），实验测得烧杯中剩余物质的质量与加入盐酸的质量之间的关系如图1所示。求：
（1）产生CO2的总质量为 g。
（2）求鸡蛋壳中碳酸钙的质量分数。（写出计算过程）
（3）请在如图2坐标中画出加入盐酸0至150克时，对应的CO2质量的曲线图（要求标出曲线中必要的数据）。
32．如图所示的电路中，电源电压保持不变。闭合开关S后，电压表示数为1V，电流表示数为0.1A。
（1）求电阻R1的阻值；
（2）调节滑动变阻器，电流表示数从0.1A变为0.3A过程中，电路总功率变化了3.6W，求电源电压；
（3）在移动变阻器R2滑片过程中，变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，求U0的值。
2024浙江新中考冲刺模拟卷（一）（参考答案）
一、选择题
1． 【答案】A
【解析】【解答】解：A、呼吸作用分解光合作用制造的有机物，为生命活动提供能量，不是对有机物的浪费，A错误。
B、植物光合作用的产物是氧气和有机物，植物呼吸作用的原料是氧气和有机物，所以光合作用为呼吸作用提供原料，B正确。
C、植物的呼吸作用释放能量，为植物体进行各项生命活动利用，所以呼吸作用为光合作用提供能量，C正确。
D、如果没有光合作用制造的有机物，呼吸作用就无法进行，植物进行光合作用的时候，原料的吸收和产物的运输所需要的能量，正是呼吸作用释放出来的，所以呼吸作用和光合作用是相互依存的关系，D正确。
故选：A。
2． 【答案】B
【解析】【考点】防治噪声的途径；平衡力的辨别；力与运动的关系；声音的产生．
【分析】（1）防治噪声可以从噪声的产生、噪声的传播及噪声的接收这三个途径进行防治；
（2）声音是由物体的振动产生的；
（3）物体受到平衡力作用时，处于静止或匀速直线运动状态；
（4）根据牛顿第一定律分析。
【解答】解：
A、在轨道旁种树，可在传播过程中减弱噪音，故A错误；
B、无人机起飞时的“嗡嗡”声，是空气的振动产生的，故B正确；
C、列车匀速转弯时，其运动的状态发生了变化，列车所受的牵引力和摩擦阻力不是一对平衡力，故C错误；
D、无人机匀速上升时，若所受外力全部消失，无人机将保持原来的运动状态，将做匀速直线运动，故D错误。
故选：B。
3． 【答案】A
【解析】【考点】弹力的概念．
【分析】物体由于发生弹性形变所产生的力叫弹力，物体的弹性形变越大，所产生的弹力越大。
【解答】解：O是转轴，弹簧上端固定，下端位置可左右调节。小明训练握力时感觉太轻松，为增加训练强度，应该增大弹力，让弹簧发生的弹性形变更大一些，应将弹簧下端由B位置调到A点，故A符合题意，BCD不符合题意。
故选：A。
4． 【答案】C
【解析】【解答】衣架对晾衣杆的压力是因为它的重力产生的，向左的风吹得衣架在水平晾衣杆上滑动起来，使得衣架及衣服整体水平向左匀速直线运动，不影响重力的大小，也没有增加对晾衣杆的压力，故C正确，ABD错误。故选：C。
5． 【答案】D
【解析】【考点】金属活动性顺序及其应用
【分析】在金属活动性顺序中，位于氢前面的金属能置换出酸中的氢，位于前面的金属能把排在它后面的金属从其盐溶液中置换出来，进行分析解答。
【解答】解：A、已知金属R和Fe、H活动性强弱关系为：Fe＞R＞H，锌的位置排在铁的前面，则R的金属活动性比锌弱，则金属R放入Zn（NO3）2溶液中，不反应，没有锌析出，故选项说法错误。
B、金属铁放入AgNO3溶液中，生成硝酸亚铁溶液和银，反应的化学方程式为：Fe+2AgNO3═Fe（NO3）2+2Ag，由反应时的质量比可知，每56份质量的铁可置换出216份质量的银，一段时间后溶液的质量会减少，故选项说法错误。
C、已知金属R和Fe、H活动性强弱关系为：Fe＞R＞H，金属铁（足量）放入R（NO3）2溶液中，生成硝酸亚铁溶液和R，溶液变浅绿色，故选项说法错误。
D、已知金属R和Fe、H活动性强弱关系为：Fe＞R＞H，铜在氢的后面，则R的金属活动性比铜强，金属R放入CuSO4溶液中，能发生置换反应，置换出铜，金属表面有红色固体析出，故选项说法正确。
故选：D。
【点评】本题难度不大，考查了金属活动性顺序的应用，掌握金属活动性顺序并能灵活运用是正确解答此类题的关键所在。
6． 【答案】C
【解析】解：A、模型浸没在水中受到的浮力F浮＝ρ水gV排＝1×103kg/m3×10N/kg×1.7×10﹣4m3＝1.7N，故A选项正确。
B、模型浸没后继续下沉的过程中，模型排开的体积不变，根据F浮＝ρ水gV排可知，模型受到的浮力不变，故B选项正确。
C、若要让模型上浮，应使模型受到的浮力大于模型自身的重力，因此模型应往外排水，故C选项错误。
D、潜水艇通过改变自身的重力来实现上浮和下沉，故D选项正确。
故选：C。
7． 【答案】A
【解析】【分析】根据①溶液变化为②溶液，没有晶体析出，③是恒温蒸发情况下氯化钠的饱和溶液，④是升高温度后溶解度增大的饱和溶液进行解答。
【解答】解：在①→②过程中，氯化钠的溶解度不变，溶质质量分数变大，②与③都是同温度下的饱和溶液，所以溶质质量分数应该相等，③→④升温蒸发水分，此时溶解度变大，溶质的质量分数④＞③，故A说法正确；
故选：A。
8． 【答案】C
【解析】【考点】电磁感应．
【分析】无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答。
【解答】解：由题意可知，受电线圈是利用电磁感应原理进行工作的；
A、交流电动机利用通电导体在磁场中受力运动的原理工作的，故A不符合题意。
B、动圈式扬声器是利用通电导体在磁场中受力运动的原理工作的，故B不符合题意；
C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C符合题意；
D、电磁继电器利用电流的磁效应工作的，故D不符合题意。
故选：C。
【点评】本题主要考查了电磁现象中几个实验的掌握情况，知道无线充电器的原理是解题的关键。
9． 【答案】A
【解析】【解答】解：A、能表示水分子，能保持H2O化学性质的，故A符合题意；
B、该图是氢分子和氧分子的混合气体，不能保持H2O化学性质，故B不符合题意；
C、该图是氢气，不能保持H2O化学性质，故C不符合题意；
D、该图表示氢原子和氧原子，不能保持H2O化学性质，故D不符合题意。
故选：A。
10．【答案】D
【解析】【解答】解：A、由图可知，n＝3，则绳端移动的距离：s＝nh＝3×6m＝18m，拉力做的功：W总＝Fs＝400N×18m＝7200J，拉力的功率：P＝＝＝120W，故A正确；
B、由图乙可知，物重G＝300N时，滑轮组的机械效率η＝60%，因机械中摩擦力及绳重忽略不计，克服物重做的功为有用功，克服动滑轮重力和物重做的功为总功，
所以，滑轮组的机械效率η＝＝＝＝，
则动滑轮受到的重力：G动＝＝×300N＝200N，故B正确；
C、因为不计绳重和摩擦时滑轮组的机械效率η＝＝＝＝＝，
所以，滑轮组的机械效率随着物重的增加而增大，故C正确；
D、已知工人的质量为60kg，则该工人竖直向下拉绳子自由端运送货物时，绳子的最大拉力：F大＝G人＝m人g＝60kg×10N/kg＝600N，由F＝（G+G动）可得，提升的最大物重：G大＝nF大﹣G动＝3×600N﹣200N＝1600N，因为不计绳重和摩擦，所以滑轮组的机械效率：η＝＝＝＝＝×100%≈88.9%，故D错误。故选：D。
11．【答案】A
【解析】【分析】从自己的身体反射的光线经平面镜反射后，根据反射光线是否进入人眼进行分析；平面镜成像时，像和物体到平面镜的距离相等。
【解答】解：
AB、平面镜成像的原理是光的反射，要从平面镜中观察到自己像，则他反射的光线经平面镜反射后反射光线一定要进入他的眼睛；
由图结合光的反射定律可知，他在AB段或CD段行走时，反射光线会在法线的另一侧，即平面镜反射的光线不会进入他的眼睛，则他不能从平面镜中观察到自己像（即能成像但无法观察到）；而他在BC段行走时，他“发出”的光线（实际是他反射的光线）经平面镜反射后反射光线会进入他的眼睛，则他能从平面镜中观察到自己像，故A正确；B错误。
CD、由平面镜成像特点，物像关于镜面对称可知，小华在镜中所成的像到平面镜的距离是不变的，则小华相对于自己的像位置是不变的，故CD错误。
故选：A。
【点评】解答此题的关键是明确，平面镜成像的关键是物体发出的光（或反射的光）射到平面镜上（即有入射光射到平面镜上）。
12．【答案】A
【解析】【分析】①并联电路的特点是各用电器独立工作，互不影响；
②电流表电阻非常小，相当于导线，所以与用电器串联使用；电压表电阻非常大，相当于断路，所以与用电器并联接入电路。
【解答】解：要使两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表才能不短路电源。
故选：A。
【点评】此题主要考查电流表和电压表的使用方法，解答此类题目应明确电路的连接方法以及电表与用电器的连接方式。
13．【答案】B
【解析】【解答】解：血液流经X器官后，尿素含量明显降低，说明该器官是肾脏，因为肾脏是形成尿的器官，血液流经肾脏后，人体新陈代谢产生的尿素等代谢废物通过肾脏形成尿液排出体外，因此血液流经肾脏后，尿素含量会降低，同时血液携带的氧气被组成肾脏的组织细胞利用了，因此血液中的氧气含量降低；血液流经Y器官后，养料含量明显增高，说明该器官是小肠，因为小肠是吸收营养物质的主要器官，血液流经小肠后，其中的营养物质会增多，同时，血液中的氧气被组成小肠的细胞利用了，因此氧气含量降低。
故选：B。
14．【答案】A
【解析】【解答】解：由甲图可知木块和甲铁块漂浮，由乙图可知木块和乙铁块悬浮，所以整体受到的浮力和自身的总重力相等，
则甲图中：G甲+G木＝F浮甲，即m甲g+G木＝ρ水gV木，
乙图中：G乙+G木＝F浮乙，即ρ铁gV乙+G木＝ρ水g（V木+V乙）；
由以上两式可得：V乙＝，
由ρ＝可得，铁块乙的质量：m乙＝ρ铁V乙＝7.8g/cm3×＝312g。
故选：A。
15．【答案】B
【解析】【解答】解：
A、根据电路图可知，当电阻R1的阻值为0时，其两端的电压也为0，根据图2可知，②是V1示数和R1的关系图线，故A错误；
B、R1增大时，电源电压变大，电路中的电流不变，根据P＝UI可知，电路总功率变大，故B正确；
C、根据串联电路的电压关系可知，R2两端电压等于V2示数与V1示数的差值，由于图线①和②相互平行，则V2示数与V1示数的差值保持不变，即R2两端电压保持不变，根据I＝可知，电路中的电流保持不变，故C错误；
D、图2中的①是电压表V2示数和R1的关系图线，根据图线可知，当R1增大时，电压表V2示数也是增大的，由于电压表V2测量的是电源电压，所以供电设备两端的电压是改变的，故D错误。
故选：B。
二、填空题
16．【答案】故答案为：电磁波；两；排斥。
【解析】【考点】电磁波的传播与应用；磁极间的相互作用．
【分析】（1）电磁波可以传递信息；
（2）根据音箱悬浮受力平衡进行分析；
（3）同名磁极相互排斥，异名磁极相互吸引。
【解答】解：（1）悬浮式无线蓝牙音箱，可由蓝牙通过电磁波实现与手机的无线信息传递；
（2）音箱悬浮时处于平衡状态受力平衡，它受到竖直向下的重力和竖直向上的磁场力两个力的作用；
（3）音箱悬浮利用了同名磁极相互排斥的原理。
故答案为：电磁波；两；排斥。
【点评】本题主要考查了电磁波的利用、物体受力分析、磁极间的相互作用等知识，综合性较强。
17．【答案】（1）Ca（OH）2+CuSO4═CaSO4+Cu（OH）2↓； Fe+CuSO4═FeSO4+Cu。
（2）食醋
【解答】解：（1）配制波尔多液时，氢氧化钙和硫酸铜反应生成氢氧化铜沉淀和硫酸钙，发生反应的化学方程式是：Ca（OH）2+CuSO4═CaSO4+Cu（OH）2↓；
配制过程中不能用铁制容器，原因是铁能和硫酸铜反应生成硫酸亚铁和铜，反应的化学方程式：Fe+CuSO4═FeSO4+Cu。
故填：Ca（OH）2+CuSO4═CaSO4+Cu（OH）2↓；Fe+CuSO4═FeSO4+Cu。
（2）蓝色斑点的成分是Cu（OH）2，蓝色斑点不易用水清洗，可用厨房中的调味剂食醋浸泡除去，是因为食醋中的醋酸能和氢氧化铜反应生成醋酸铜和水。
故填：食醋。
18．【答案】故答案为：乙；3。
【解析】【分析】（1）将两灯串联在电路中，串联电路中电流处处相等，根据图象知，当电流相等时，乙灯两端的电压较大，根据P＝UI知，乙灯泡的实际功率较大，据此判断灯泡的亮度；
（2）甲、乙两灯并联在电路中，两端的电压相等，两只灯泡的总电流为1A时，从图象中找出电压相同，总电流为1A的要求的电压，根据P＝UI求总功率。
【解答】解：（1）将两灯串联在电路中，串联电路中电流处处相等，
根据图象知，当电流相等时，乙灯两端的电压较大，根据P＝UI知，乙灯泡的实际功率较大，所以乙灯泡较亮；
（2）将甲、乙两灯并联在电路中，并联电路两端的电压相等，
由图象可知，当电路两端电压为3V时，通过甲灯的电流为0.6A，通过乙灯的电流为0.4A，满足两只灯泡的总电流为1A，
则两个灯泡消耗的总功率为：P＝UI＝3V×1A＝3W。
故答案为：乙；3。
【点评】本题考查了串联、并联电路的电压和电流特点，以及电功率的计算；难点是要通过图象分析找出电压相同，总电流为1A的电压值。
19．【答案】（1）3 （2）NaOH、Na2SO4。
【解析】【分析】稀硫酸能使石蕊试液变红色，和铁反应生成硫酸亚铁和氢气，和氧化铜反应生成硫酸铜和水，和碳酸钠反应生成硫酸钠、水和二氧化碳，和氢氧化钠反应生成硫酸钠和水，和氢氧化铜反应生成硫酸铜和水；
氢氧化钠溶液能使酚酞试液变红色，和硫酸铜反应生成蓝色沉淀氢氧化铜和硫酸钠，和稀盐酸反应生成氯化钠和水，和二氧化碳反应生成碳酸钠和水。
【解答】解：（1）实验后得到蓝色溶液的是3，是因为稀硫酸和氧化铜反应生成硫酸铜和水，硫酸铜溶液是蓝色溶液。
故填：3。
（2）实验后某试管内产生蓝色絮状沉淀，该试管是6号试管，氢氧化钠和硫酸铜反应生成蓝色沉淀氢氧化铜和硫酸钠；
继续向该试管中滴加足量的稀硫酸，试管内沉淀的质量与加入稀硫酸的质量关系如乙图所示，加入稀硫酸一段时间后沉淀开始溶解，说明氢氧化钠和硫酸铜反应时氢氧化钠过量，加入的稀硫酸先和氢氧化钠反应，当滴加稀硫酸至mg时，氢氧化钠部分反应，静置试管，试管内上层清液中的溶质为过量的氢氧化钠和反应生成的硫酸钠。
故填：NaOH、Na2SO4。
【点评】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。
20．【解答】（1）肾单位是肾脏结构和功能的基本单位，由图中，2肾小囊、5肾小球、3肾小管共同组成。
（2）由于肾脏处的组织细胞进行呼吸作用需要吸收氧气、释放二氧化碳且消耗有机物，故血液流经肾脏后，血液的成分发生明显的变化是：氧气减少，二氧化碳增多，营养物质减少。并且血液流经肾脏时，经过肾小球的过滤作用和肾小管的重吸收作用，一部分尿素随尿液排出，故血液流经肾脏后尿素等代谢废物明显减少。所以，图中与1入球小动脉内流动的血液成分相比较，6肾静脉内流动的血液中含量明显减少的物质是氧气、尿素。
（3）当血液流经肾小球时，除了血细胞和大分子的蛋白质外，其他的如水、无机盐、尿素、葡萄糖会过滤到2肾小囊腔形成原尿。所以，样本A是原尿。
（4）5肾小球不能过滤血细胞和大分子蛋白质，若样本C尿液中如果出现血细胞和大分子蛋白质，可能是由于肾小球和肾小囊内壁（或肾小球）发生病变所导致。
（5）由于肾小管重吸收了全部的葡萄糖，所以健康人的样本C中不含葡萄糖。但当一次摄入过多的糖时，样本C中也会含有一定量的葡萄糖，这说明肾小管的重吸收能力是有限的。
故答案为：（1）2、3、5（2）氧气、尿素（3）原尿；（4）血细胞和大分子蛋白质 （5）肾小管的重吸收能力是有限的
21．【答案】（1）1.2×106 （2）小于
【解析】[命题考向： 考查应用电功的公式计算用电器消耗的电能。解析：(1)根据电功的计算公式可得，空调正常工作时，一个工作周期内消耗的电能为W＝Pt＝2000W×10×60s＝1.2×106J。(2)由题可知，小宁家换上了隔热保温性能更好的门窗，可以减少室内和室外的热量交换，使空调达到设定温度时所需要做的功的总量减少，在其他条件相同的情况下，根据电功的计算公式可知，做功的时间会减少，即空调新的一个工作周期内，工作时间会小于10min。]
故答案为 （1）1.2×106 （2）小于
22．【答案】（1）变小；（2）大气压；（3）＜。
【解析】【解答】（1）水桶对“聪明座”的压力一定，“聪明座”做成锥形，可以增大与水桶的接触面积，根据p＝可知，可使压强变小，避免被水桶压破。
（2）水桶倒扣在聪明座上，当蓄水箱中的水面刚好淹没聪明座的进气口时，蓄水箱上面受到大气压的作用，大于桶内水产生的压强，所以水桶中的水不会继续流入蓄水箱中。
（3）因为A点的气压加上下方水柱产生的压强等于大气压，所以A处气体的压强与桶外大气压相比偏小。
故答案为：（1）变小；（2）大气压；（3）＜。
三、实验与探究
23．【答案】（1）水与无机盐。（2）b。（3）b。（4）b。
【解答】解：（1）甲图中B表示蒸腾作用，蒸腾作用为植物吸收水分提供了向上的动力，同时溶解在水中的无机盐也跟着一起被吸收和运输。
（2）装置a中氢氧化钠溶液能吸收二氧化碳，缺乏二氧化碳植物不能进行光合作用产生氧气；装置b中有二氧化碳能进行光合作用产生氧气。因此把乙图中的两个装置放在黑暗处一昼夜，然后移到光下照射几小时后，装置b内的氧气含量比较高。
（3）从乙图的两个装置中各剪去一片绿叶，分别置于丙图装置中进行脱色处理，图中标号1代表酒精，在脱色后的叶片上滴加碘液，装置b内的叶片进行光合作用制造了淀粉，因此会变蓝。
（4）当图丁中光照强度在b点之后，小麦体内的有机物开始积累这是因为b点之后二氧化碳的相对含量大于0，说明光合作用大于呼吸作用，有机物开始积累。
24．【答案】故答案为：（1）B方案中两球从起始位置到水平位置的高度差不同；（2）D；（3）塑料软片对不同体积的小球的阻力不同。
【解析】【分析】（1）从A、B两图中挡板的放置方式对体积大小不同的小球高度影响进行分析；
（2）根据表中斜面倾角和小球达到水平位置时的速度进行分析；
（3）体积大小不同的小球从塑料软片下面通过时受到的阻力不同，据此进行分析解答。
【解答】解：（1）图A中挡板水平放置，两小球从起始位置到水平位置的高度差相同，图B中挡板与斜面垂直放置，两小球从起始位置到水平位置的高度差不同，为了控制大小不同的两个小球在斜面上从起始位置到水平位置的高度差相同，实验时选择A方案而不能选择B方案；
（2）根据表中数据可知，斜面倾角为10°、20°、30°时，大钢球、小钢球、木球达到水平面时的速度相同，斜面倾角为40°、50°、60°时，大钢球、小钢球、木球达到水平面时的速度不同，所以要使球到达水平位置时的速度与球是钢质或木质无关，则斜面倾角不可能是40°以上，故D符合题意；
（3）体积大的小球从塑料软片下面通过时受到的阻力大，即体积大小不同的小球从塑料软片下面通过时受到的阻力不同，无法“探究动能大小与质量关系”。
故答案为：（1）B方案中两球从起始位置到水平位置的高度差不同；（2）D；（3）塑料软片对不同体积的小球的阻力不同。
【点评】解决此类问题要会利用控制变量法和转换法，是中考探究实验考查的重点，设计实验时，要考虑到实验的影响因素。
25．【答案】（1）偏向；显示光路；（2）向下；
（3）5.0；物距等于2倍焦距时成倒立、等大的实像，像距等于物距；
【解析】（1）由图可知，玻璃容器的形状相当于一个凸透镜，凸透镜对光有会聚作用，经透镜折射后折射光线将向主光轴方向偏折；在玻璃容器中充入蚊香烟雾，当光照到烟雾时，烟雾颗粒对光的反射方向是不同的，会发生漫反射现象，所以我们从各角度可以看到光的路径；
（2）根据光线过光心不改变方向，像在光屏的上方。为使像在光屏的中心位置，蜡烛向上移动，或凸透镜向下移动，或光屏向上移动；
（3）由第3组数据可知，物距u＝10.0cm时，像距v＝10.0cm，此时成倒立、等大的实像，故水透镜的焦距：f＝u＝×10.0cm＝5.0cm；
26．【答案】（1）①得出普遍性的结论；②5Ω；电阻一定时，电流与电压成正比；
（2）①b；②1V～3V。
【解析】（1）探究电流与电压关系：
①小明在实验中进行多组数据测量的目的是得出普遍性的结论；
②小明选用5Ω和10Ω的两只电阻分别进行实验后，由图乙作图如下所示：
由图可知，当电压相等时，M对应的电流大，由欧姆定律，R＝，M图象对应的电阻小，故M图象对应的是5Ω；
由M图线为过原点的直线，故由M图象得到的实验结论是：电阻一定时，电流与电压成正比；
（2）探究电流与电阻的关系：
①根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向b端移动，才能使电压表示数变为U；
②由串联电路电压的规律和分压原理有：＝，
方程左边为一定值，故右边也为一定值，当变阻器连入的电阻最大时对应的定值电阻也最大，
此时电压表的示数最小，即＝，
U＝1V，即控制的最小电压为1V，最大电压为3V，U的取值范围是1V～3V。
27．【答案】（1）9×104Pa；（2）吸盘中的空气没有完全被挤出；（3）小于。
【解析】【分析】（1）大气对吸盘的压力等于水的重力，根据F＝G＝mg得出大气对吸盘的压力，根据p＝得出大气压强；
（2）吸盘中的空气没有完全被挤出，或吸盘存在漏气现象都会造成拉力F偏小，根据p＝可知所测量的大气压值会有偏差；
（3）流速越大的位置，压强越小，若用吹风机在桌面下方吹气，则吸盘下方的大气压强变小，根据F＝pS可知，大气对吸盘的压力的变化情况，根据G＝F可知桶中所加水的重力的变化情况，根据G＝mg可知桶中所加水的质量变化情况。
【解答】解：（1）大气对吸盘的压力等于水的重力，即F＝G＝mg＝9kg×10N/kg＝90N，
大气压强p＝＝＝9×104Pa；
（2）吸盘中的空气没有完全被挤出，或吸盘存在漏气现象都会造成拉力F偏小，根据p＝可知测量结果与当时真实气压相差较大；
（3）流速越大的位置，压强越小，若用吹风机在桌面下方吹气，则吸盘下方的大气压强变小，根据F＝pS可知，大气对吸盘的压力变小，根据G＝F可知桶中所加水的重力变小，根据G＝mg可知桶中所加水的重力变小，即桶中所加水的质量会小于9千克。
故答案为：（1）9×104Pa；（2）吸盘中的空气没有完全被挤出；（3）小于。
【点评】本题为测量大气压强的实验。考查压强计算、误差分析、流体压强和流速关系等知识。
四、综合题1
28．【答案】（1）①传染源。（2）乙。（3）易感人群；切断传播途径。（4）新冠肺炎的死亡率更高和传染性更强。
【解析】【考点】传染病的预防措施；人体特异性免疫和非特异性免疫；传染病流行的基本环节．
【分析】（1）传染病是由病原体引起的，能够在生物体之间传播的一种疾病，具有传染性和流行性等特点。传染病能够在人群中流行，必须具备传染源、传播途径、易感人群这三个环节，缺少其中任何一个环节，传染病的预防措施包括控制传染源、切断传播途径、保护易感人群等措施。
（2）免疫分为非特异性免疫和特异性免疫，非特异性免疫是人人生来就有的，包括人体的第一和第二道防线，对大多数病原体有防御功能的免疫；特异性免疫是指第三道防线，产生抗体，消灭抗原，是出生后才有的，只能对特定的病原体或异物有防御作用。
（3）①传染源、②易感人群、③特异性免疫。据此分析回答。
【解答】解：（1）传染病能够在人群中流行，必须具备传染源、传播途径、易感人群这三个环节，缺少其中任何一个环节，新冠肺炎患者好而无症状感染者都属于图二中的①传染源。
（2）从免疫角度来看，新冠病毒属于抗原，甲同学说法错误；接种疫苗可以引起人体产生抗体，抗体具有专一性，这属于③特异性免疫。乙同学说法正确；核酸检测是为了检测出传染源，丙同学说法错误。
（3）疫苗是抗击疫情的有力武器，预防接种能增强人体的免疫力。未接种的人群属于易感人群，需加强防范。预防传染病的措施有控制传染源、切断传播途径、保护易感人群。出入公众场所要佩戴口罩，从预防传染病的措施来看，属于切断传播途径。
（4）流感和新冠肺炎的传播途径相似，对新冠肺炎的防控措施很严格的原因是死亡率更高和传染性更强等。
故答案为：（1）①传染源。（2）乙。（3）易感人群；切断传播途径。（4）新冠肺炎的死亡率更高和传染性更强。
【点评】解答此类题目的关键是灵活运用所学知识解释实际问题。
五、综合题2
29．【答案】B方式。火柴头与擦火皮之间的压力越大，产生的摩擦力越大；火柴划动过程中，克服摩擦力做功越多，机械能转化为内能越多；内能增大，温度升高；温度达到擦火皮上易燃物的着火点，产生火星；放出的热量传递到火柴头，引发火柴头燃烧。
【解析】【答案】
等级 回答
答题要点 ①滑动摩擦力与压力的关系；②做功改变物体的内能；③温度与内能的关系；④燃烧的条件；⑤热传递。
水平Ⅰ 方式选择正确，综合4－5个要点并作出符合逻辑关系的解释
示例1：B方式。火柴头与擦火皮之间的压力越大，产生的摩擦力越大；火柴划动过程中，克服摩擦力做功越多，机械能转化为内能越多；内能增大，温度升高；温度达到擦火皮上易燃物的着火点，产生火星；放出的热量传递到火柴头，引发火柴头燃烧。
示例2：B方式。火柴头与擦火皮之间的压力越大，产生的摩擦力越大；火柴划动过程中，克服摩擦力做功越多，温度越高；温度达到擦火皮上易燃物的着火点，产生火星；放出的热量传递到火柴头，引发火柴头燃烧。
水平Ⅱ 方式选择正确，综合2－4个要点并作出基本符合逻辑关系的解释
示例1：B方式。火柴头与擦火皮之间的压力越大，产生的摩擦力越大；火柴划动过程中，克服摩擦力做功越多，温度越高；放出的热量传递到火柴头，引发火柴头燃烧。
示例2：B方式。火柴划动过程中，克服摩擦力做功越多，温度越高；温度达到擦火皮上易燃物的着火点，产生火星；放出的热量传递到火柴头，引发火柴头燃烧。
示例3：B方式。火柴头与擦火皮之间的压力越大，产生的摩擦力越大；摩擦生热，使火柴头温度升高到着火点，引发火柴头燃烧。
水平Ⅲ 方式选择正确或说出1－2个要点
示例1：火柴头与擦火皮之间的压力越大，产生的摩擦力越大；越容易达到火柴头的着火点。
示例2：B方式，摩擦生热、温度升高、达到着火点中的1个要点。
示例3：B方式。
水平Ⅳ 没有作答、答案与情境无关
[命题考向： 考查摩擦力大小的影响因素、能量的转化、改变内能的途径、燃烧的条件。]
六、综合题3
30．【答案】【原理分析】大气压 【方案设计】丙
【尝试实践】 解：G＝mg＝20kg×10N/kg＝200N
W＝Gh＝200N×15m＝3000J
P＝＝＝100W
答：他们对水做功的功率为100W。
【解析】[命题考向： 考查大气压强及其在生活中的应用、科学装置的分析、功率的计算。解析：(1)吸水时，需向上提内筒，此时水枪内部压强变小，水在外部大气压的作用下被向上压，进入水枪。(2)由于水枪利用大气压进行吸水，因此阀门需要在吸水时打开，使水进入水枪；向外喷水时关闭，防止水枪内的水倒流回去。综上所述，图丙所示结构符合题意。]
故答案为 【原理分析】大气压 【方案设计】丙
【尝试实践】 解：G＝mg＝20kg×10N/kg＝200N
W＝Gh＝200N×15m＝3000J
P＝＝＝100W
答：他们对水做功的功率为100W。
31．【答案】（1）9.9（2）90%
（3）
【解析】【考点】根据化学反应方程式的计算．
【解答】解：加入100g稀盐酸后溶液质量和不再改变，说明此时已经完全反应。根据质量守恒定律可得，生成的二氧化碳的质量为25g+100g﹣115.1g＝9.9g
设鸡蛋壳中碳酸钙的质量分数是x。
CaCO3+2HCl═CaCl2+CO2↑+H2O
100 44
25.0gx 9.9g
＝
x＝90%
如图2坐标中画出盐酸的质量和CO2质量之间的相应的曲线图，起点是0，结束点是（100，9.9），之后水平，为：
【点评】本题考查了学生根据图象分析解决问题的能力，在解答此类题时，要注意观察图象的起点、终点、转折点、变化趋势，即‘三点一趋势’，通常图象的转折点是物质恰好反应的点，据此结合方程式分析解答。
32．【答案】（1）电阻R1的阻值为10Ω；
（2）调节滑动变阻器，电流表示数从0.1A变为0.3A过程中，电路总功率变化了3.6W，电源电压为18V；
（3）在移动变阻器R2滑片过程中，变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，U0的值为2V。
【解析】【考点】电功率的计算；欧姆定律的应用．
【分析】（1）根据R＝算出电阻R1的阻值；
（2）根据△P＝U△I算出电源电压；
（3）根据图乙当电压表示数为U0和8U0时功率相等列等式接解出U0的值。
【解答】解：
（1）由图甲可知，R1与R2串联，电压表测量R1的电压，电流表测电路中的电流，
则电阻R1的阻值：R1＝＝＝10Ω；
（2）由题知，电源电压U保持不变，电流表示数从0.1A变为0.3A过程中，电路总功率变化了3.6W，
总功率变化量：△P＝UI2﹣UI1＝U△I，
所以电源电压：
U＝＝＝18V；
（3）当R1的电压为U0时，R2的电功率为：P2＝U2I2＝（U﹣U0），
当R1的电压为8U0时，R2的电功率为：P2′＝U2′I2′＝（U﹣8U0），
由图乙可知，当电压表示数为U0和8U0时P2＝P2′，
即：（U﹣U0）＝（U﹣8U0），
解得U0＝＝＝2V。
答：（1）电阻R1的阻值为10Ω；
（2）调节滑动变阻器，电流表示数从0.1A变为0.3A过程中，电路总功率变化了3.6W，电源电压为18V；
（3）在移动变阻器R2滑片过程中，变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，U0的值为2V。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
展开更多......
收起↑
