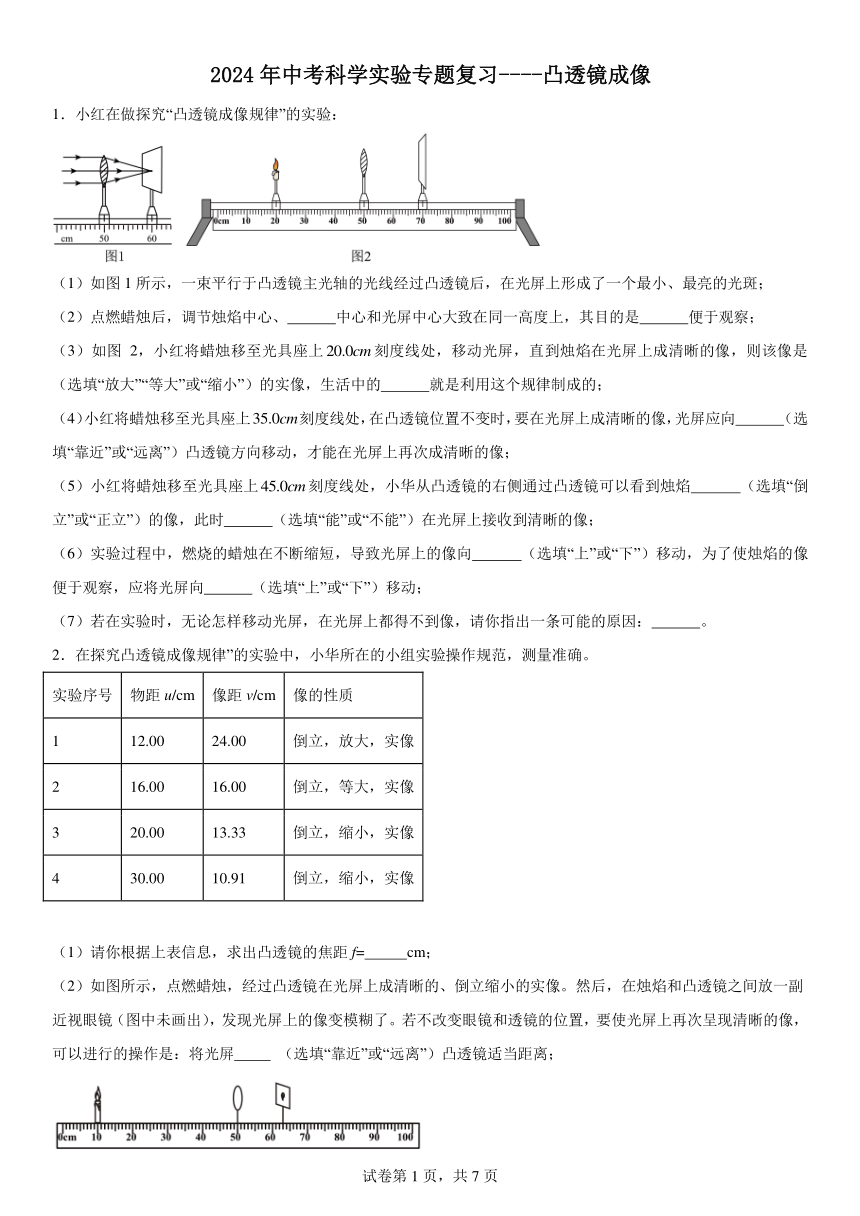

2024年中考科学实验专题复习----凸透镜成像
1．小红在做探究“凸透镜成像规律”的实验：
（1）如图1所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑；
（2）点燃蜡烛后，调节烛焰中心、 中心和光屏中心大致在同一高度上，其目的是 便于观察；
（3）如图2，小红将蜡烛移至光具座上刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 （选填“放大”“等大”或“缩小”）的实像，生活中的 就是利用这个规律制成的；
（4）小红将蜡烛移至光具座上刻度线处，在凸透镜位置不变时，要在光屏上成清晰的像，光屏应向 （选填“靠近”或“远离”）凸透镜方向移动，才能在光屏上再次成清晰的像；
（5）小红将蜡烛移至光具座上刻度线处，小华从凸透镜的右侧通过凸透镜可以看到烛焰 （选填“倒立”或“正立”）的像，此时 （选填“能”或“不能”）在光屏上接收到清晰的像；
（6）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向 （选填“上”或“下”）移动，为了使烛焰的像便于观察，应将光屏向 （选填“上”或“下”）移动；
（7）若在实验时，无论怎样移动光屏，在光屏上都得不到像，请你指出一条可能的原因： 。
2．在探究凸透镜成像规律”的实验中，小华所在的小组实验操作规范，测量准确。
实验序号 物距u/cm 像距v/cm 像的性质
1 12.00 24.00 倒立，放大，实像
2 16.00 16.00 倒立，等大，实像
3 20.00 13.33 倒立，缩小，实像
4 30.00 10.91 倒立，缩小，实像
（1）请你根据上表信息，求出凸透镜的焦距f= cm；
（2）如图所示，点燃蜡烛，经过凸透镜在光屏上成清晰的、倒立缩小的实像。然后，在烛焰和凸透镜之间放一副近视眼镜（图中未画出），发现光屏上的像变模糊了。若不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以进行的操作是：将光屏 （选填“靠近”或“远离”）凸透镜适当距离；
（3）小华所在的小组把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是( ) ；
A．逐渐变大的圆形光斑 B．逐渐变小的圆形光斑 C．大小不变的圆形光斑
（4）小华将蜡烛放在一倍焦距以内，左右移动光屏，找不到像。请你写出接下来的操作过程是 。

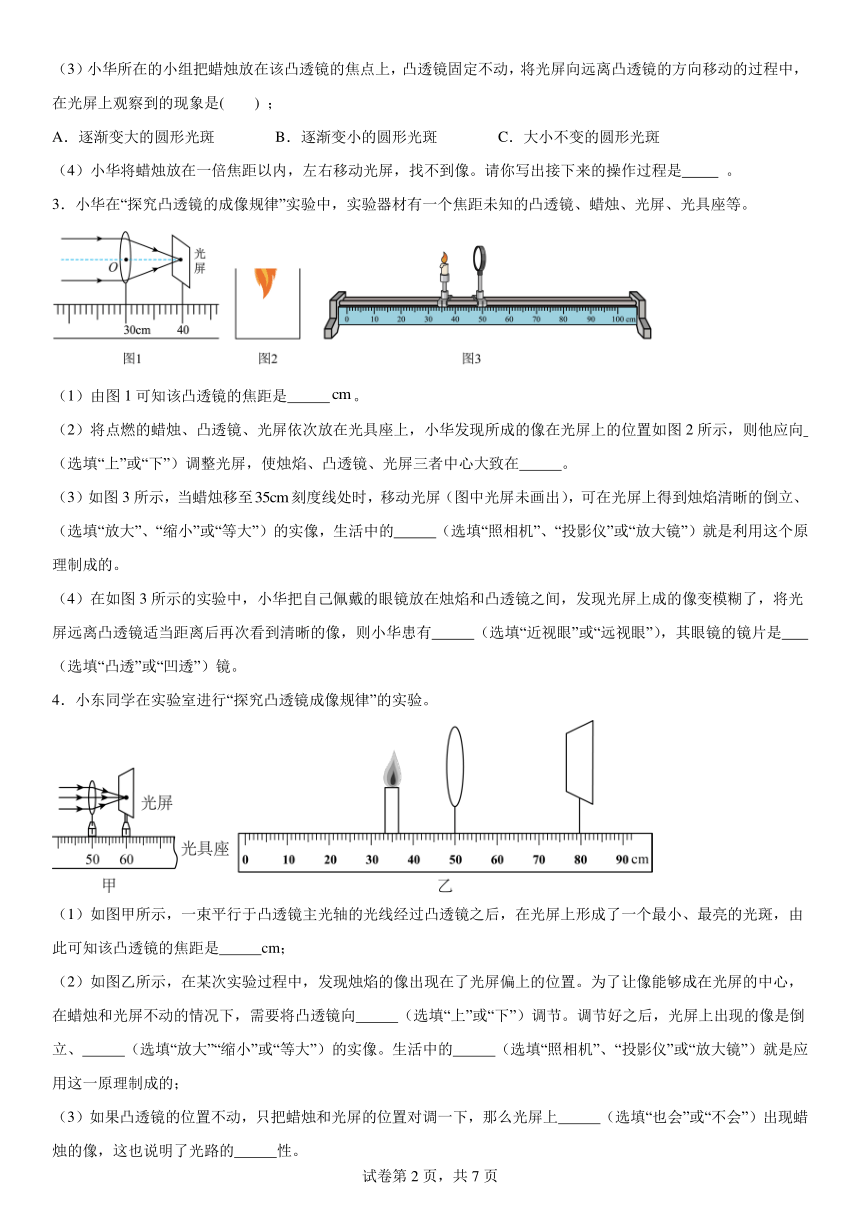

3．小华在“探究凸透镜的成像规律”实验中，实验器材有一个焦距未知的凸透镜、蜡烛、光屏、光具座等。
（1）由图1可知该凸透镜的焦距是 。
（2）将点燃的蜡烛、凸透镜、光屏依次放在光具座上，小华发现所成的像在光屏上的位置如图2所示，则他应向 （选填“上”或“下”）调整光屏，使烛焰、凸透镜、光屏三者中心大致在 。
（3）如图3所示，当蜡烛移至刻度线处时，移动光屏（图中光屏未画出），可在光屏上得到烛焰清晰的倒立、 （选填“放大”、“缩小”或“等大”）的实像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的。
（4）在如图3所示的实验中，小华把自己佩戴的眼镜放在烛焰和凸透镜之间，发现光屏上成的像变模糊了，将光屏远离凸透镜适当距离后再次看到清晰的像，则小华患有 （选填“近视眼”或“远视眼”），其眼镜的镜片是 （选填“凸透”或“凹透”）镜。
4．小东同学在实验室进行“探究凸透镜成像规律”的实验。
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜之后，在光屏上形成了一个最小、最亮的光斑，由此可知该凸透镜的焦距是 cm；
（2）如图乙所示，在某次实验过程中，发现烛焰的像出现在了光屏偏上的位置。为了让像能够成在光屏的中心，在蜡烛和光屏不动的情况下，需要将凸透镜向 （选填“上”或“下”）调节。调节好之后，光屏上出现的像是倒立、 （选填“放大”“缩小”或“等大”）的实像。生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成的；
（3）如果凸透镜的位置不动，只把蜡烛和光屏的位置对调一下，那么光屏上 （选填“也会”或“不会”）出现蜡烛的像，这也说明了光路的 性。

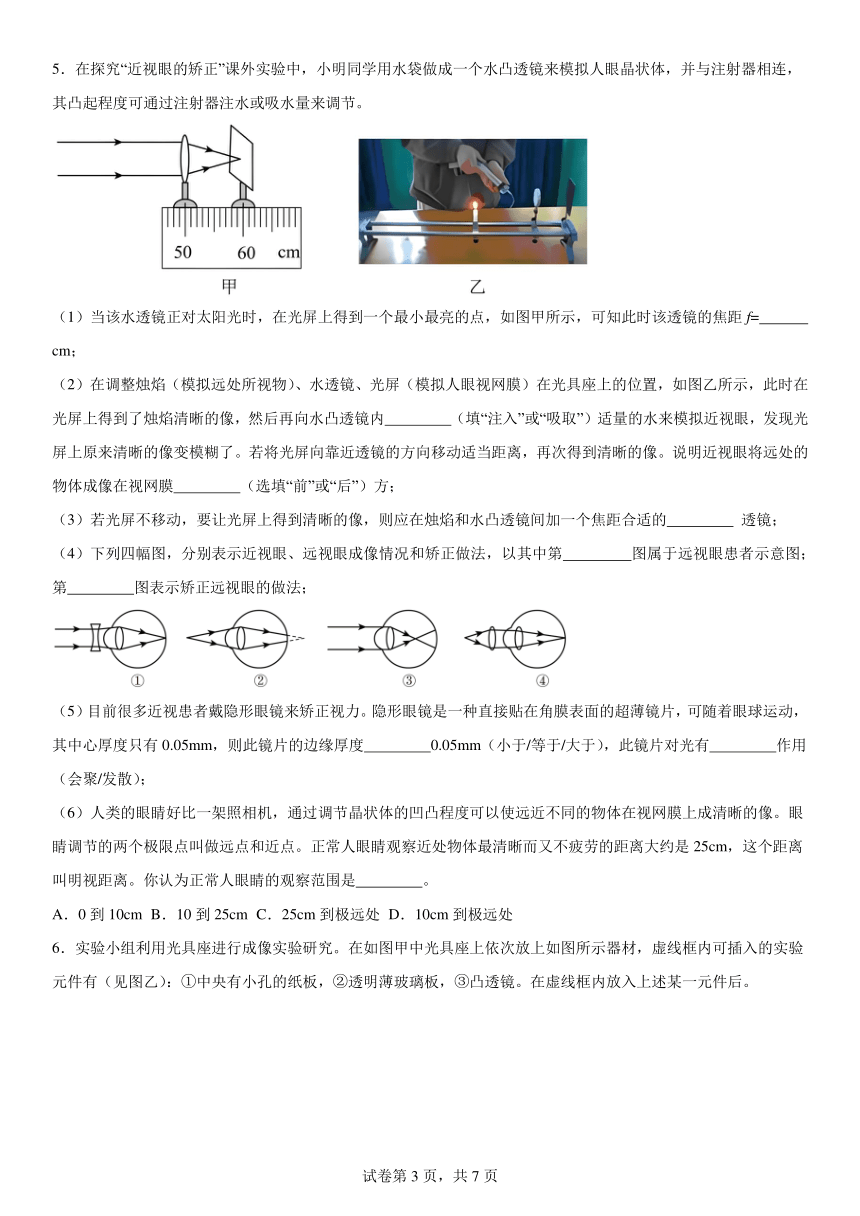

5．在探究“近视眼的矫正”课外实验中，小明同学用水袋做成一个水凸透镜来模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注水或吸水量来调节。
（1）当该水透镜正对太阳光时，在光屏上得到一个最小最亮的点，如图甲所示，可知此时该透镜的焦距f= cm；
（2）在调整烛焰（模拟远处所视物）、水透镜、光屏（模拟人眼视网膜）在光具座上的位置，如图乙所示，此时在光屏上得到了烛焰清晰的像，然后再向水凸透镜内 （填“注入”或“吸取”）适量的水来模拟近视眼，发现光屏上原来清晰的像变模糊了。若将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像。说明近视眼将远处的物体成像在视网膜 （选填“前”或“后”）方；
（3）若光屏不移动，要让光屏上得到清晰的像，则应在烛焰和水凸透镜间加一个焦距合适的 透镜；
（4）下列四幅图，分别表示近视眼、远视眼成像情况和矫正做法，以其中第 图属于远视眼患者示意图；第 图表示矫正远视眼的做法；
（5）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度 0.05mm（小于/等于/大于），此镜片对光有 作用（会聚/发散）；
（6）人类的眼睛好比一架照相机，通过调节晶状体的凹凸程度可以使远近不同的物体在视网膜上成清晰的像。眼睛调节的两个极限点叫做远点和近点。正常人眼睛观察近处物体最清晰而又不疲劳的距离大约是25cm，这个距离叫明视距离。你认为正常人眼睛的观察范围是 。
A．0到10cm B．10到25cm C．25cm到极远处 D．10cm到极远处
6．实验小组利用光具座进行成像实验研究。在如图甲中光具座上依次放上如图所示器材，虚线框内可插入的实验元件有（见图乙）：①中央有小孔的纸板，②透明薄玻璃板，③凸透镜。在虚线框内放入上述某一元件后。
（1）进行图甲的实验时，若在光屏上出现图丙（a）所示的像，则方框内插入的元件可能是 （选填序号，下同）。此后，将蜡烛从 30.0cm 移到 40.0cm 刻度线处；
①若光屏位置未变，光屏上的像由（a）变成（b），则方框内的元件是 ；
②若无论怎样移动光屏，光屏上仅有均匀的亮斑，则方框内的元件是 ；
（2）在方框内插入②时，若向左移动蜡烛，像的大小将 （变大/变小/不变）；
（3）用如图装置研究凸透镜成像的规律时，如图丁，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则透镜的焦距f= cm。如图戊，光屏上呈现清晰的像，此像的性质是倒立、 的实像。在放大镜、照相机和投影仪中，成像原理与其相同的是 。
7．小明用焦距为15cm的凸透镜探究凸透镜的成像规律。
(1)实验前，应调整烛焰的中心、凸透镜的光心和光屏的中心在同一高度上，这样做的目的是 ；随着实验过程的推进，燃烧的蜡烛会变短，导致光屏上的像向 （选填“上”或“下”）移动；
(2)把凸透镜固定在50cm刻度线处，当蜡烛在15cm刻度线处时，光屏应在 （选填“I”、“II ”或“Ⅲ”）区域内，才能在光屏上得到清晰的像；这与常用的 （选填“照相机”“投影仪”或“放大镜”）成像特点相同；此时，将一个不透明的很小的圆纸片贴在凸透镜的中央，光屏上烛焰像的中间 （选填“会”或“不会”）出现黑色的圆点；
(3)把蜡烛向右移至20cm刻度线处，为了使光屏上再次得到清晰的像，应将光屏向 （选填“左”或“右”）移动；若不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，光屏上的像也变清晰了，则该镜片是 透镜，可用来矫正 （选填“近视”或“远视”）眼。
8．在“探究凸透镜成像的规律”实验中：
（1）将一束平行于凸透镜主光轴的光线经过凸透镜折射后，在光屏上形成了一个最小最亮的光斑，如图甲所示，则凸透镜的焦距为 cm；
（2）将点燃的蜡烛、凸透镜和光屏依次安装到光具座上，并调整三者的中心大致在同一高度上。移动蜡烛、凸透镜处于如图乙所示的位置，移动光屏呈清晰的像， （选填“放大镜”、“照相机”或“投影仪”）就是根据这一原理制成的；
（3）保持蜡烛位置不变，将凸透镜移至50cm刻度线处，此时烛焰成的像如图丙中的 （选填“1”、“2”、“3”或“4”）所示；
（4）在如图乙所示的实验中，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏靠近凸透镜，移动适当的距离后光屏上再次呈现清晰的像，则该眼镜是 （选填“近视”或“远视”）眼镜。
9．在以下两个实验中，请回答问题。
（1）物理研学小组做“探究水沸腾时温度的特点”实验，当水温超过80℃时每隔1min记录一次温度，如表所示：
时间t/min 0 1 2 3 4 5 6 7 8 9 10
水的温度T/℃ 82 84 86 88 90 92 94 96 98 98 98
①如图甲所示，实验前需要调节铁圈的高度，此时的酒精灯应 （选填“点燃”或“不点燃”）。
②根据表格中的数据，在图乙的方格纸上画出的温度T随时间t变化的图象。
（2）如图丙所示，小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为 cm。当蜡烛被移至47cm刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 （选填“左”或“右”）侧用眼睛观察，生活中的 是利用这个原理制成的。
10．在“探究凸透镜成像规律”实验中，当实验器材处于如图甲所示的位置时光屏上成清晰的像（像未画出）。
（1）如图甲所示物距为 cm。此时光屏上呈清晰的像，该像是倒立 （选填“放大”“等大”或“缩小”）的实像；
（2）甲图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏 （选填“能”或“不能”）承接到像。 就是应用这一原理制成的（选填“照相机”“幻灯机”或“放大镜”）；
（3）甲图中固定蜡烛位置不变，将透镜移到45cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向 （选填“左”或“右”）移动；此时观察到的像如图乙所示的 ；
（4）图中将个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是 （选填“近视”或“远视”）眼镜的镜片。
11．【实验名称】探究凸透镜成像规律。
【进行实验】
（1）实验前调节烛焰、凸透镜、光屏的中心，使它们在同一高度上；
（2）用平行光正对凸透镜照射，光屏上出现一个最小最这的光斑，如图甲所示，则凸透镜的焦距是 cm；
（3）当蜡烛与凸透镜的距离如图乙时，光屏上呈现清晰的像，此像的性质是 的实像，生活中利用这个规律制成的光学仪器是 ；
（4）保持蜡烛位置不变，如图丙所示，移动透镜至16cm刻度线处，则人眼在图 处能观察到烛焰的像。
【分析与交流】
（1）实验时，由于时间较长，蜡烛变短，烛焰的像在光屏上的位置会向 （选填“上”或“下”）方移动；
（2）用一张半透明的纸遮住凸透镜的一部分，观察光屏，发现 ；
A．光屏上没有像
B．光屏上的像不完整
C．光屏上的像仍然完整，但看起来变暗些
D．光屏上的像有时完整有时不完整
（3）如图丁所示，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是 眼镜（选填“近视”或“远视”）。
12．小伟用如图甲所示的实验装置探究“凸透镜成像的规律”，所用凸透镜的焦距为10cm。
（1）小伟在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、光屏的中心在 ；
（2）实验过程中，凸透镜始终固定在光具座50cm刻度线处，当蜡烛移到光具座15cm刻度线时，移动光屏，可在光屏上得到一个倒立、 （选填“放大”、“等大”或“缩小”）的实像；
（3）接下来小伟将蜡烛向凸透镜方向移动一段距离，为了能在光屏上再次看到烛焰清晰的像，他应将光屏向 （选填“靠近”或“远离”）透镜方向移动，此时的像与步骤（2）中的像相比，大小将变 ；
（4）实验过程中，小伟用纸板遮住凸透镜的上半部分，则在光屏上观察到的像是 ；
A．烛焰的上半部分，亮度变暗
B．烛焰的下半部分，亮度变暗
C．完整的烛焰，亮度变暗
D．完整的烛焰，亮度不变
（5）如图乙所示，小伟将蜡烛固定在光具座35cm刻度线处，移动光屏，再次得到烛焰清晰的像，利用该成像规律制成的光学仪器是 （选填“放大镜”、“投影仪”或“照相机”）。小伟发现，随着蜡烛燃烧变短，烛焰在光屏上的像会向 移动。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． 凸透镜 使像成在光屏中央 缩小 照相机 远离 正立 不能 上 上 蜡烛放在凸透镜焦距的位置
【详解】（2）[1][2]为了使像成在光屏中央，便于观察，实验时要将烛焰中心、透镜中心和光屏中心大致调整在同一高度上。
（3）[3][4]由图1可知，实验使用的凸透镜离最亮的光斑的距离为10.0cm，说明该凸透镜的焦距为10.0cm，将蜡烛移至光具座上刻度线处，此时物距为30.0cm，大于两倍焦距，成的是倒立、缩小的实像，与照相机的成像原理相同。
（4）[5]将蜡烛移至光具座上刻度线处，物距变小，像距将变大，所以应将光屏向远离凸透镜的方向移动。
（5）[6][7]将蜡烛移至光具座上刻度线处，此时物距小于一倍焦距，成的是正立、放大的虚像，虚像不能呈现在光屏上。
（6）[8][9]燃烧的蜡烛在不断缩短，由于光的直线传播，所以会导致光屏上的像向上移动，出现在光屏上方，故应将光屏向上移动，使像重新回到光屏中央。
（7）[10]若在实验时，无论怎样移动光屏，在光屏上都得不到像，可能是蜡烛刚好放置在凸透镜焦点的位置上，不能成像；可能是因为物距小于焦距，成了虚像，不能成在光屏；也可能是物体距离凸透镜太近，像距较大，大于右侧光具座的长度。
2． 8.00 远离
C 移走光屏，从凸透镜的右侧通过凸透镜观察
【详解】（1）[1]当凸透镜成的像与物体等大时，像距等于物距等于两倍焦距，由表中数据可得
（2）[2]在烛焰和凸透镜之间放一副近视眼镜，发现光屏上的像变模糊了，因为近视眼镜是凹透镜，对光有发散作用，使像距增大，所以要使光屏上再次呈现清晰的像，可以将光屏远离凸透镜。
（3）[3]由于从凸透镜焦点处发出的光经凸透镜折射后会平行射出，所以把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小不变的圆形光斑，故AB不符合题意，C符合题意。
故选C。
（4）[4]因为物体位于凸透镜焦距以内时，成正立放大的虚像，而且像与物位于凸透镜的同侧，要想看到像，应该从凸透镜的右侧通过凸透镜观察。
3． 10.0 上 同一高度 放大 投影仪 近视眼 凹透镜
【详解】（1）[1]平行光线经过凸透镜后会聚于一点，这一点就是焦点，焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距为
f＝40.0cm﹣30.0cm＝10.0cm
（2）[2][3]所成的像在光屏的上方，根据通过光心的光线方向不变，可知应向上调整光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度。
（3）[4][5]当蜡烛移至35cm刻度线处时，u＝15cm，且f＜u＜2f，移动光屏，可在光屏上得到烛焰清晰的倒立、放大的实像，生活中的投影仪就是利用这个原理制成的。
（4）[6][7]实验中，光屏上已成清晰的、放大的像，此时固定蜡烛和凸透镜，在烛焰和凸透镜间放上镜片，需将光屏向远离凸透镜的方向移动，才能成清晰的像，说明该凸透镜对光具有发散作用，会延迟会聚，所以为凹透镜，可用来矫正近视眼，则小明患有近视眼，其眼镜的镜片是凹透镜。
4． 10.0 下 放大 投影仪 会 可逆
【详解】（1）[1]平行于主光轴的光线经过凸透镜后会聚于一点，这一点就是焦点，焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距为
（2）[2]发现烛焰的像出现在了光屏偏上的位置，为了让像能够成在光屏的中心，根据过凸透镜光心的光线不改变传播方向，可以让凸透镜向下移动。
[3][4]由图可知，此时的物距为15.0cm，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，其应用是投影仪。
（3）[5][6]如果凸透镜的位置不动，只把蜡烛和光屏的位置对调一下，此时像距与物距对调，像距介于1倍焦距与2倍焦距之间，物距大于2倍焦距，仍能在光屏上成像，理由是光在折射时光路是可逆的。
5． 10.0 注入 前 凹 ② ④ 大于 发散 D
【详解】（1）[1]当平行光束沿凸透镜光轴射向凸透镜时，光线会会聚于该透镜的焦点，焦点到该凸透镜光心的距离即为焦距。由题意可知，图甲透镜到光屏的距离即为该透镜的焦距
f=60.0cm-50.0cm=10.0cm
（2）[2][3]由于近视眼人员的晶状体变厚，对光线的会聚作用变强，因此会在视网膜前方形成像。因此，此处是向凸透镜内注入水，以模拟近视眼的晶状体变厚导致成像在视网膜前方。
（3）[4]因为凹透镜对光线具有发散作用，放凹透镜可以减弱光线的会聚。实验中像水透镜注水，使得水透镜对光的会聚作用增强，最终成像在了光屏前方，保持光屏位置不动，为了使光屏上得到像，应在烛焰和水凸透镜间加一个焦距合适放置凹透镜。
（4）[5][6]远视眼者的晶状体更薄，对光线的会聚作用减弱，因此像呈现在视网膜后方，故图②为远视眼示意图，为了矫正视力，应佩戴凸透镜，加强光线的会聚，使得像能够正好成在视网膜上，故图④表示矫正远视眼的做法。
（5）[7][8]近视眼是晶状体太厚，对光的会聚能力太强，因此近视眼镜是凹透镜，凹透镜中间薄两边厚，因此镜片的边缘厚度大于0.05mm，对光线有发散作用。
（6）[9]根据题干可知：正常眼睛的远点在极远处。眼睛所能看清的最近的点，叫近点，正常眼睛的近点约距眼睛10cm，所以正常眼睛的观察范围是：10cm到极远处；
故选D。
6． ①③ ① ③ 不变 10.0 放大 投影仪
【详解】（1）[1]①带有小孔的纸板，可以探究小孔成像，小孔成像成的是实像，可以呈现在光屏上，故①符合题意；②薄玻璃板可用于探究平面镜成像，平面镜成的是虚像，不能呈现在光屏上，故②不符合题意；③凸透镜，此时物距等于像距，成的是倒立、等大的实像，故③符合题意。
故选①③。
[2][3]由甲可知，凸透镜物距等于像距等于两倍焦距，所以凸透镜的焦距为10.0cm，将将蜡烛从 30.0cm 移到 40.0cm 刻度线处，此时物距为10.0cm，等于焦距，凸透镜不能成像，所以无论怎样移动光屏，光屏上仅有均匀的亮斑。而若为小孔成像，物距变小，而像距不变，则像会变大，即像由（a）变成（b），则方框内的元件为①；若只有光斑，则方框内的元件为③。
（2）[4]在方框内插入②时，原理是平面镜成像，像与物等大，所以向左移动蜡烛，像的大小将不变。
（3）[5]当平行光经过凸透镜时，会发生偏折，汇集于凸透镜焦点，焦点到凸透镜光心的距离，称为焦距，由图可知，该凸透镜的焦距为
[6][7]此时物距为15.0cm，在一倍和两倍焦距之间，成的是倒立、放大的实像，与投影仪的成像原理相同。
7． 成像在光屏中间 上 Ⅱ 照相机 不会 右 凸 远视
【详解】(1)[1]为了使像成在光屏的中央，应调整烛焰的中心、凸透镜的光心和光屏的中心在同一高度上。
[2]实验一段时间后，蜡烛变短了，根据过光心不改变方向，像会向上移动。
(2)[3][4]凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为
50cm-15cm=35cm
大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即II区域内，照相机是根据这个原理制成的。
[5]将一个不透明的小圆纸片贴在凸透镜的中央，物体上任一点射向凸透镜的其他部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
(3)[6]凸透镜成实像时，物近像远像变大，蜡烛向右移至20cm刻度线处，为了使光屏上再次得到清晰的像，应将光屏向右移动。
[7][8]若不移动光屏，应使光线会聚一些，所以在蜡烛和透镜之间放置一个合适的凸透镜，光屏上的像又变清晰，远视眼的矫正原理与此相同。
8． 10.0 投影仪 4 远视
【详解】（1）[1]平行光线经过凸透镜后会聚于一点，这一点就是焦点，焦点到光心的距离就是凸透镜的焦距，如图甲所示，凸透镜的焦距为10.0cm。
（2）[2]把烛焰放在距凸透镜15cm处时，凸透镜的焦距是10.0cm，物距在一倍的焦距和两倍焦距之间，成倒立放大的实像，投影仪就是利用这一原理制成的。
（3）[3]如图丙所示，保持蜡烛位置不变，物距为5cm，是放大镜成像原理，所成的像是正立放大的虚像，故选4。
（4）[4]在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏靠近凸透镜，光屏上再次呈现清晰的像，凸透镜对光线有会聚作用，则是凸透镜，为远视眼镜片。
9． 点燃 10.0 右 放大镜
【详解】（1）[1]在探究水沸腾时温度变化特点的实验中，根据酒精灯的外焰调节铁圈的高度，此时酒精灯应点燃。
[2]根据表格中的数据描点，并用平滑的曲线连接起来，如下图所示：
（2）[3]如图丙所示，小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此时
u＝v＝2f
即2f＝20.0cm，故该凸透镜焦距为：f＝10.0cm。
[4][5]当蜡烛被移至47cm刻度处，此时物距
u＝50cm﹣47cm＝3cm＜f
根据u＜f时，成正立放大的虚像，物像同侧，故要想观察到像可以从凸透镜的右侧用眼睛观察，生活中的放大镜是利用这个原理制成的。
10． 20 等大 不能 放大镜 左 C 远视
【详解】（1）[1]物距是物体到凸透镜的距离，由图可知，此时物距等于20cm。
[2]由图可知，此时物距等于像距，等于20cm，即此时物体在凸透镜的二倍焦距处，则凸透镜的焦距等于10cm，所以在光屏上成倒立、等大的实像。
（2）[3]将蜡烛移到45cm刻度线处，则物距等于5cm，凸透镜的焦距等于10cm，此时物距小于一倍焦距，凸透镜成虚像，所以在光屏上不能承接到像。
[4]放大镜的成像原理是物距小于一倍焦距，成正立、放大的虚像；照相机的成像原理是物距大与二倍焦距，成倒立、缩小的实像，幻灯机的成像原理是物距在一倍焦距与二倍焦距之间，成倒立、放大的实像，所以与此时成像原理相同的是放大镜。
（3）[5]将透镜移到45cm刻度线处，物距减小为15cm，凸透镜成倒立、放大的实像，同时应该增大像距，才能在光屏上看到清晰的像，即将光屏向右移动。
[6]ACD．此时成倒立、放大的像，由图可知，A为缩小的像，C为放大的像，D为等大的像，故AD不符合题意，C符合题意；
B．此时成实像，且倒立，而B图中的像正立，故B不符合题意。
故选C。
（4）[7]在透镜和烛焰之间放上镜片后，将光屏向左移动，光屏上再次呈现清晰的像，即需要减小像距，说明光线提前会聚，则该镜片是凸透镜，远视眼的矫正需要凸透镜，所以该镜片是远视眼镜的镜片。
11． 10.0 倒立、放大 投影仪 B 上 C 远视
【详解】【进行实验】
（2）[1]由图甲知，焦点到凸透镜的距离为
f=20.0cm-10.0cm=10.0cm
所以凸透镜的焦距为10.0cm。
（3）[2][3]由图乙知，当蜡烛在刻度尺的10.0cm处，此时物距为15.0cm，蜡烛处于凸透镜的一倍焦距与两倍焦距之间，成倒立、放大的实像，生活中投影仪利用此规律制成的。
（4）[4]保持蜡烛位置不变，移动透镜至16cm刻度线处，物距为6cm，此时物距小于一倍焦距，此时凸透镜成的像为正立的虚像，像在折射光线的反向延长线上，人眼在图中处能接收到折射光线，即人眼在图中B处能观察到烛焰的像。
【分析与交流】
（1）[5]蜡烛变短，由于穿过主光轴的光线方向不变，故烛焰的像在光屏上的位置会向上方移动。
（2）[6]用一张半透明的纸遮住凸透镜的一部分，透过凸透镜的光变少，但仍有光线会聚成像，像是完整的，但会变暗。
故选C。
（3）[7]将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
12． 同一水平高度上（同一高度上） 缩小 远离 大 C 投影仪 上
【详解】（1）[1]实验中，为了实像成在光屏的中央，要求，凸透镜的光心、光屏的中心，蜡烛的焰心在同一高度上。
（2）[2]当蜡烛移到光具座15cm刻度线时，物距为
此时物距大于二倍焦距，根据凸透镜成像规律可知，成倒立、缩小的实像。
（3）[3][4]根据凸透镜成实像规律“物近像远像变大”可知，需要把光屏向远离透镜的方向移动，所成的像变大。
（4）[5]用纸板遮住凸透镜的上半部分，通过的光线条数变少，只是亮度变暗，但仍然成完整的像，故C符合题意，ABD不符合题意。
故选C。
（5）[6]将蜡烛固定在光具座35cm刻度线处，此时物距处于一倍焦距和二倍焦距之间，根据凸透镜成像规律可知，成倒立、放大的实像，因为此原理的是投影仪。
[7]因为过光心的光线传播方向不变，所以画一条从蜡烛过光心的光线，发现随着蜡烛燃烧变短，所成像会向上移动。
答案第1页，共2页
答案第1页，共2页
