广州市2024年中考物 理第三次模拟考试
（考试时间：60分钟 试卷满分：100分）
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3.回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4.考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。
1．关于能源和能量，下列说法正确的是（　　）
A．电能属于一次能源 B．石油是不可再生能源
C．核电站利用核聚变发电 D．太阳能是核裂变释放的能量
2．下列工具如图所示使用时，属于费力杠杆的是（　　）
A． 食品夹 B． 螺丝刀
C． 钳子 D． 瓶盖起子

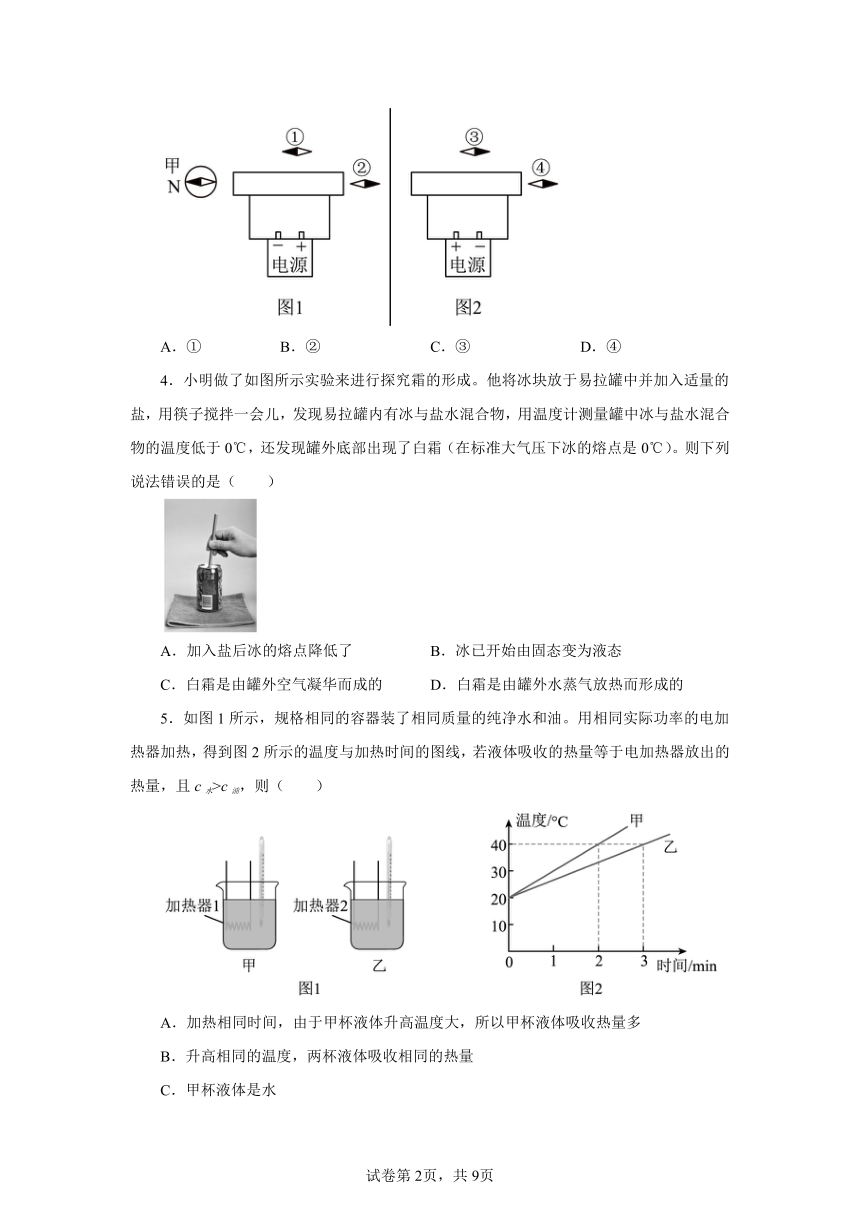

3．给螺线管按如图1、图2先后通电，图1中小磁针甲静止时指向如图所示，小明用笔画出其它位置小磁针静止时指向（N极涂黑），画法正确的是（　　）
A．① B．② C．③ D．④
4．小明做了如图所示实验来进行探究霜的形成。他将冰块放于易拉罐中并加入适量的盐，用筷子搅拌一会儿，发现易拉罐内有冰与盐水混合物，用温度计测量罐中冰与盐水混合物的温度低于0℃，还发现罐外底部出现了白霜（在标准大气压下冰的熔点是0℃）。则下列说法错误的是（　　）
A．加入盐后冰的熔点降低了 B．冰已开始由固态变为液态
C．白霜是由罐外空气凝华而成的 D．白霜是由罐外水蒸气放热而形成的
5．如图1所示，规格相同的容器装了相同质量的纯净水和油。用相同实际功率的电加热器加热，得到图2所示的温度与加热时间的图线，若液体吸收的热量等于电加热器放出的热量，且c水>c油，则（　　）
A．加热相同时间，由于甲杯液体升高温度大，所以甲杯液体吸收热量多
B．升高相同的温度，两杯液体吸收相同的热量
C．甲杯液体是水
D．加热相同时间，两杯液体吸收的热量相同

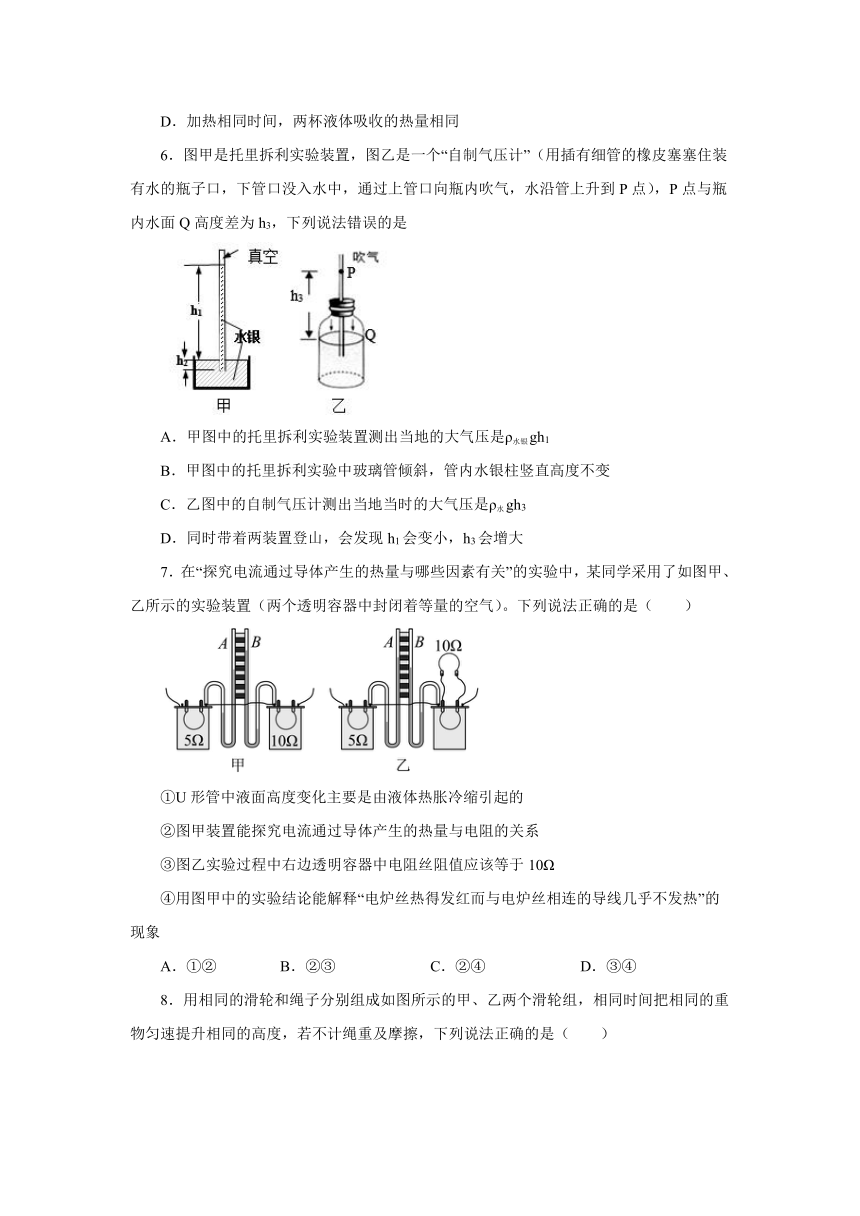

6．图甲是托里拆利实验装置，图乙是一个“自制气压计”（用插有细管的橡皮塞塞住装有水的瓶子口，下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P点），P点与瓶内水面Q高度差为h3，下列说法错误的是
A．甲图中的托里拆利实验装置测出当地的大气压是ρ水银gh1
B．甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变
C．乙图中的自制气压计测出当地当时的大气压是ρ水gh3
D．同时带着两装置登山，会发现h1会变小，h3会增大
7．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（　　）
①U形管中液面高度变化主要是由液体热胀冷缩引起的
②图甲装置能探究电流通过导体产生的热量与电阻的关系
③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω
④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象
A．①② B．②③ C．②④ D．③④

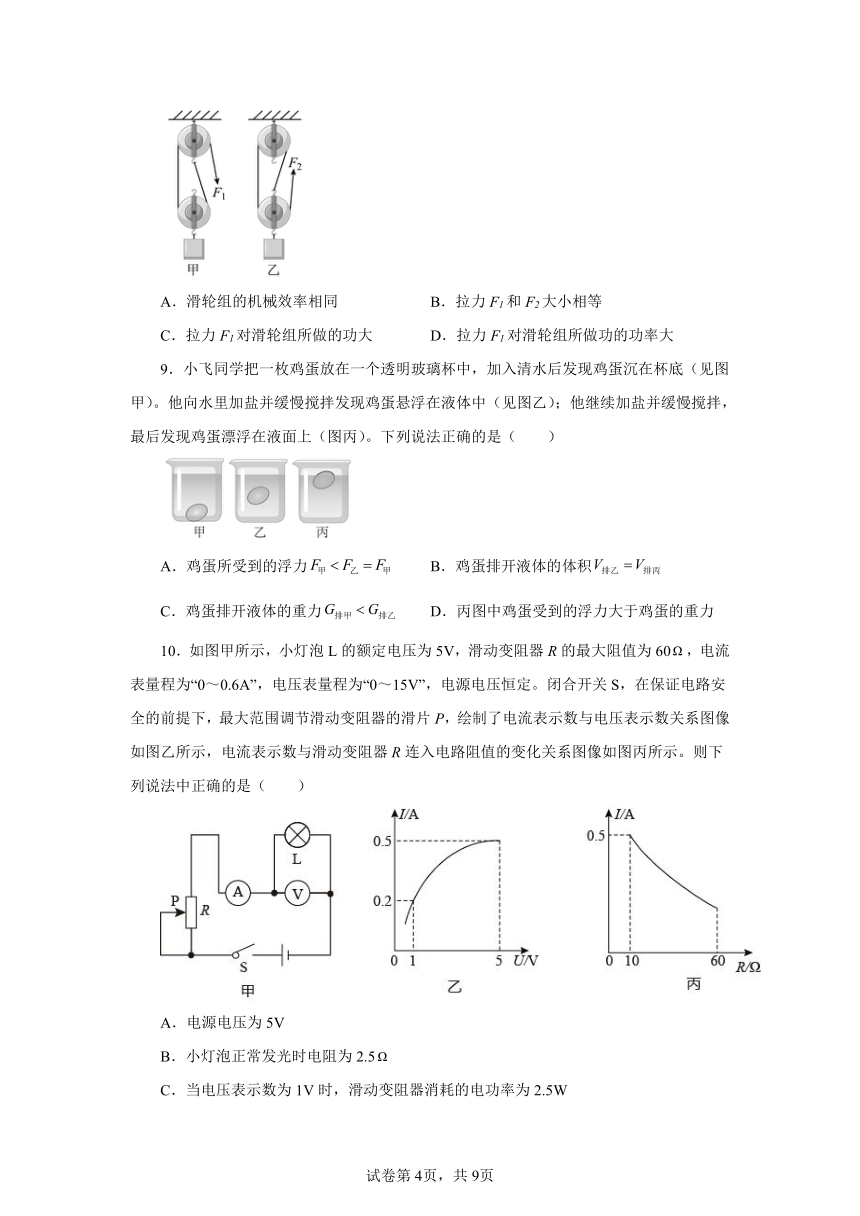

8．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，相同时间把相同的重物匀速提升相同的高度，若不计绳重及摩擦，下列说法正确的是（　　）

A．滑轮组的机械效率相同 B．拉力F1和F2大小相等
C．拉力F1对滑轮组所做的功大 D．拉力F1对滑轮组所做功的功率大
9．小飞同学把一枚鸡蛋放在一个透明玻璃杯中，加入清水后发现鸡蛋沉在杯底（见图甲）。他向水里加盐并缓慢搅拌发现鸡蛋悬浮在液体中（见图乙）；他继续加盐并缓慢搅拌，最后发现鸡蛋漂浮在液面上（图丙）。下列说法正确的是（　　）
A．鸡蛋所受到的浮力 B．鸡蛋排开液体的体积
C．鸡蛋排开液体的重力 D．丙图中鸡蛋受到的浮力大于鸡蛋的重力
10．如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（　　）
A．电源电压为5V
B．小灯泡正常发光时电阻为2.5
C．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
二、非选择题：本题共8小题，共60分。按题目要求作答。

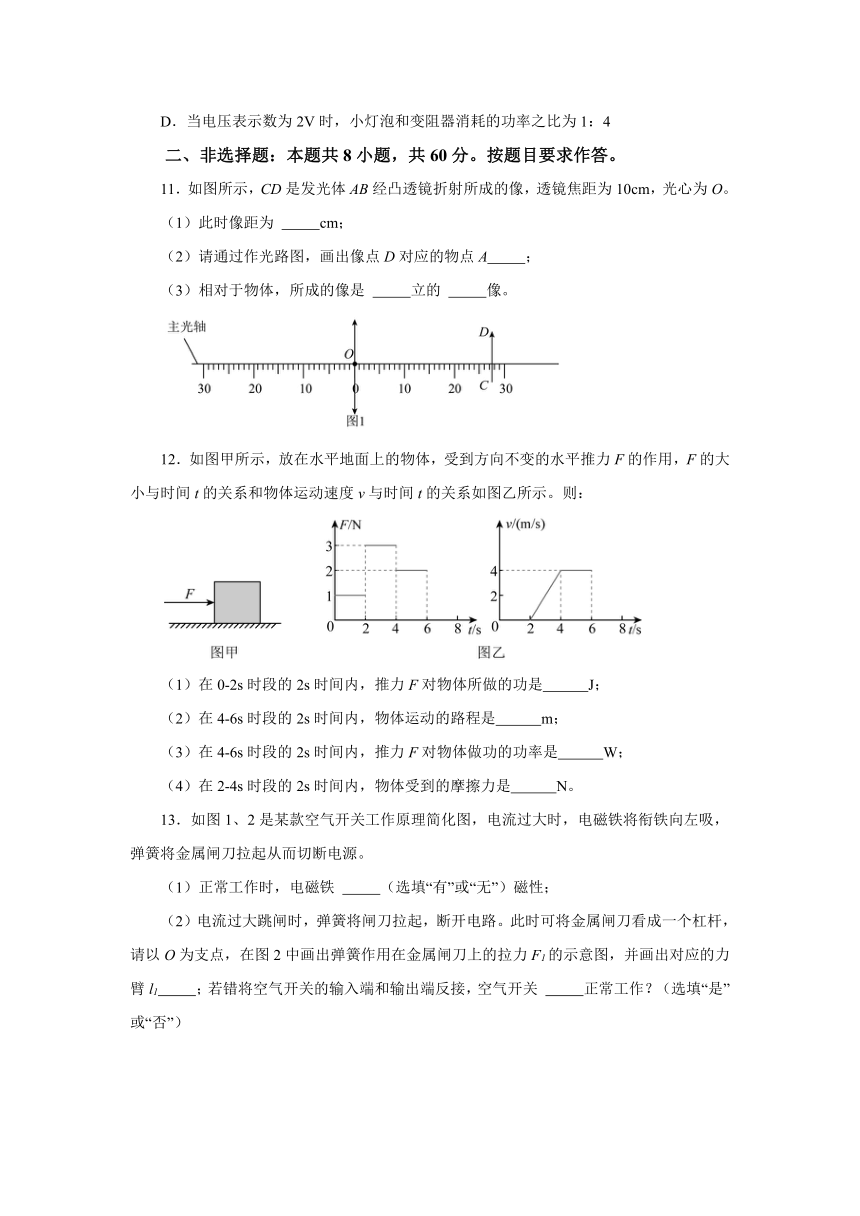

11．如图所示，CD是发光体AB经凸透镜折射所成的像，透镜焦距为10cm，光心为O。
（1）此时像距为 cm；
（2）请通过作光路图，画出像点D对应的物点A ；
（3）相对于物体，所成的像是 立的 像。
12．如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。则：
（1）在0-2s时段的2s时间内，推力F对物体所做的功是 J；
（2）在4-6s时段的2s时间内，物体运动的路程是 m；
（3）在4-6s时段的2s时间内，推力F对物体做功的功率是 W；
（4）在2-4s时段的2s时间内，物体受到的摩擦力是 N。
13．如图1、2是某款空气开关工作原理简化图，电流过大时，电磁铁将衔铁向左吸，弹簧将金属闸刀拉起从而切断电源。
（1）正常工作时，电磁铁 （选填“有”或“无”）磁性；
（2）电流过大跳闸时，弹簧将闸刀拉起，断开电路。此时可将金属闸刀看成一个杠杆，请以O为支点，在图2中画出弹簧作用在金属闸刀上的拉力F1的示意图，并画出对应的力臂l1 ；若错将空气开关的输入端和输出端反接，空气开关 正常工作？（选填“是”或“否”）
14．篮球从M点以速度v0竖直下落，经水平地面反弹后恰好回到与M点等高的N点如图。设在M点时篮球的机械能为E，动能为Ek1，重力势能为Ep1；回弹到N点时篮球的重力势能为Ep2；
（1）请比较：Ep1 Ep2（选填“>”，“=”，“＜”）；
（2）从水平地面回弹到N点过程中，篮球动能 （选填“减小”，“不变”，“增大”）；
（3）M到N过程中减少的机械能E损= （选填“E﹣Ep1”，“E﹣Ek1”）；
（4）最后篮球静止在水平地面上，对地压力为6N，压强为2×103Pa，请根据公式 计算出此时地面的受力面积为 。
15．在标准大气压下，探究“冰熔化时温度变化规律”，研究过程中质量不变。
（1）图 1装置做实验时，仪器的组装顺序是 （选填“自上而下”、“自下而上”）。
（2）图 2中测得物质某时刻的温度是 。此时处于 （选填“固态”、“固液共存态”、“液态”），最能体现物质所处状态分子结构排列的是 （选填“甲”、“乙”、“丙”）图。
（3）如图3所示，该物质熔化过程所用时间是 min，通过 （选填“做功”、“热传递”）方式改变物体的内能。物质吸收热量，温度 （选填“变大”、“不变”、“变小”），内能 （选填“变大”、“不变”或“变小”）。
（4）0~2min 段物质的比热容为 c1，6~8min 段物质的比热容为 c2，根据图3信息判断大小：c1 c2（选填“>”、“=”、“<”），依据是： 。
16-17 题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，演算过程及结果都委在数字的后面写上正确的单位。
16．如图是一种电压力锅的简易原理图。为电源开关，为加热电阻，其阻值为，L为指示灯，加热时接a；为保温电阻，保温时，接b，此保温电路的功率为100W。
（1）已知锅内水为3L，初温为，烧开时水温为，水烧开过程吸收的热量是多少？[水的比热容：，水的密度为
（2）电压力锅处于加热状态时，通过电流是多少？电压力锅加热，消耗的电能是多少？
17．工人师傅利用汽车作为动力，从水中打捞一个正方体物件，绳子通过定滑轮，一端系着物件，另一端系在汽车上，如图所示。绳子的体积、绳重及摩擦均忽略不计，g＝10N/kg。求：

（1）物件匀速上升，汽车对绳子的拉力F与物件底面距离水底的高度h的变化关系如图所示。
①以黑点表示物件，在虚线框内画出物件浸没在水中受浮力示意图；
②物件的质量；
③物件浸没在水中时，受到的浮力。

（2）汽车在水平地面上拉着物件匀速上升，物件底面距离水底的高度h上升3m．
①以黑点表示汽车，请在虚线框画出此时汽车受到的摩擦力；
②汽车对物体所做的功W。

18．小芳利用如图所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
（1）请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接 ；
（2）闭合开关前，应将滑动变阻器的滑片置于 端（选填“A”或“B”）；
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，要把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是 ；
（4）排除故障后，调节滑动变阻器，记录多组数据，多次测量的目的是 ；
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如右图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx= （用已知和测出的物理量符号表示）。
试卷第1页，共3页
参考答案：
1．B
【详解】A．电能由其他能源转化而来，属于二次能源，故A错误；
B．石油属于化石能源，不能短时间内重新生成，因此是不可再生能源，故B正确；
C．核电站利用核裂变发电，故C错误；
D．太阳能是核聚变释放的能量，故D错误。
故选B。
2．A
【详解】A．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故A符合题意；
B．螺丝刀起钉子时，动力臂大于阻力臂，属于省力杠杆，故B不符合题意；
C．钳子在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．瓶盖起子在使用过程中，动力臂大于阻力臂，属于省力杠杆，故D不符合题意。
故选A。
3．D
【详解】AB．图1中小磁针甲静止时左端为N极，右端为S极，因为同名磁极互相排斥，异名磁极互相吸引，所以图1中通电螺线管左端为N极，右端为S极，①中小磁针应N极指向右端，S极指向左端，②中小磁针应N极指向左端，S极指向右端，故AB错误；
CD．图2中电源正负极对调，通电螺线管中的电流方向发生了改变，此时通电螺线管右端为N极，左端为S极，③中小磁针应N极指向左端，S极指向右端，④中小磁针应N极指向右端，S极指向左端。故C错误，D正确。
故选D。
4．C
【详解】AB．将冰块放于易拉罐中并加入适量的盐，用筷子搅拌一会儿，发现易拉罐内有冰与盐水混合物，说明有一部分冰熔化为水（即冰已开始由固态变为液态），用温度计测量罐中冰与盐水混合物的温度低于0℃，所以可知加入盐后冰的熔点降低了，故AB正确，不符合题意；
CD．实验中发现罐外底部出现了白霜，白霜是罐外水蒸气遇冷凝华形成的小冰晶，凝华放热，故C错误，符合题意，D正确，不符合题意。
故选C。
5．D
【详解】AD. 根据焦耳定律可知，加热器产生的热量等于加热器电流做的功
可知，甲乙加热器的实际功率相同，加热相同时间，所以加热器提供的热量相同，液体吸收热量相同，故A不符合题意，D符合题意；
B. 由图2可知，甲乙升高相同的温度，乙需要的时间更长，加热时间越长，液体吸收热量越多，所以乙吸收更多的热量，故B不符合题意；
C. 根据
可知，液体质量和升高的温度相同时，液体吸收热量越多，比热容越大，所以乙的比热容大于甲的比热容，所以乙杯液体是水，故C不符合题意。
故选D。
6．C
【详解】A．甲图中的大气压能支持h1高的水银柱，所以当地的大气压是ρ水银gh1，故A正确；
B．由于大气压不变，所以托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变，故B正确；
C．由于向瓶内吹气，使的瓶内的气压高于当地的大气压，所以ρ水gh3的值是大于当地的大气压的，故C错；
D．同时带着两装置登山，大气减小，会发现h1会变小，由于乙图中瓶子是密封的，里面气体压强不变，外界气压减小，所以h3会增大，故D正确．
7．C
【详解】①U形管中液面高度变化主要是由透明容器中空气的热胀冷缩引起的，故①错误；
②图甲装置中，两电阻串联，电流相等，电阻不相等，能探究电流通过导体产生的热量与电阻的关系，故②正确；
③图乙实验过程中右边两个电阻丝并联，右边容器中的电阻通过的电流与左边电阻丝通过的电流不相等，探究的是电热与电流的关系，需要保持电阻相同，故阻值应该等于5Ω，故③错误；
④电炉丝热与电炉丝相连的导线串联，电流相等，电阻不相等；用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象，故④正确；故①③错误，②④正确。
故选C。
8．A
【详解】AB．不计绳重及摩擦，拉力为
由甲图可知动滑轮上有2段绳子。所以n1=2，乙图可知动滑轮上有3段绳子，所以n2=3
绳子受的拉力
所以F1≠F2，动滑轮重相同，提升的物体重和高度相同，所以W额=G轮h，W有用=G物h
利用滑轮组做的有用功相同、额外功相同，总功相同由知，滑轮组的机械效率相同，故A正确，B错误；
CD．绳子自由端移动的距离s=nh，n1=2，n2=3，提升物体的高度h相同，则
s1=2h，s2=3h，s1≠s2，则拉力做的功
故W1=W2，由于用时相同，因此根据P=W/t，P1=P2，故CD错误。
故选A。
9．C
【详解】ACD．由题图可知，鸡蛋在甲中沉入水底，则鸡蛋受到的浮力小于其受到的重力，即
在图乙中悬浮，则其受到的浮力等于其受到的重力，即
在图丙中漂浮，则其受到的浮力等于其受到的重力，即
所以鸡蛋在甲、乙、丙中受到的浮力关系为
根据阿基米德原理可知，鸡蛋受到的浮力等于其排开水受到的重力，即
则
故AD错误，C正确；
B．鸡蛋在图乙中悬浮，则鸡蛋排开水的体积等于其自身体积，即
在图丙中漂浮，则鸡蛋排开水的体积小于其自身体积，即
所以鸡蛋在乙、丙中排开液体的体积关系为
故B错误。
故选C。
10．D
【详解】滑动变阻器与小灯泡串联，乙、丙图相结合
A．电路中电流为0.5A时，滑动变阻器的阻止为10Ω，电源电压为
故A错误；
B．小灯泡正常发光时电阻为
故B错误；
C．当电压表示数为1V时，电路中的电流为0,2A，滑动变阻器消耗的电功率为
故C错误；
D．当电压表示数为2V时，变阻器两端的电压为8V，小灯泡和变阻器串联，消耗的功率之比为
故D正确。
故选D。
11． 27.4 倒 实
【详解】（1）[1]刻度尺的分度值为1cm，像在27cm与28cm之间，靠近27cm，估读像距v＝27.4cm。
（2）[2]过光心的光线传播方向不变，平行于主光轴的光线经过另一侧焦点，如下图所示
（3）[3][4]此凸透镜焦距f＝10cm，像距v＝27.4cm，因为v＞2f，所以物距与焦距关系
f根据凸透镜成像规律可知，此时物体成倒立、放大的实像。
12． 0 8 8 2
【详解】（1）[1]在0-2s时段的2s时间内，由运动图像可知此时物体静止，故物体运动的路程为0，故不做功，即做功为0。
（2）[2]在4-6s时段的2s时间内，由运动图像可知此时物体的速度为4m/s，故运动的路程为
（3）[3]在4-6s时段的2s时间内，推力大小为2N，此时匀速直线运动，故推力等于摩擦力等于2N，速度为4m/s，故推力F对物体做功的功率是
（4）[4]在2-4s时段的2s时间内，物体处于加速运动，但是物体对接触面的压力和接触面的粗糙程度都未变，故此时受到的摩擦力仍为2N。
13． 有 是
【详解】（1）[1]空气开关正常工作时，通电空气开关中的电磁铁有电流通过，所以电磁铁中有磁性。
（2）[2]金属闸刀是杠杆，弹簧对杠杆的吸引力是F1，支点是O，由支点O 向动力F1作垂线OA，OA即为所求，如图所示
[3]若错将空气开关的输入端和输出端反接，由于电磁铁磁性的大小与电流的方向无关，所以空气开关能正常工作。
14． = 减小 E﹣Ep1 3×10﹣3m3
【详解】（1）[1]由于M点与N点等高，所以M点和N的重力势能相等，故Ep1=Ep2。
（2）[2]从水平地面回弹到N点过程中，篮球的质量不变，篮球的速度越来越小，所以篮球动能减小。
（3）[3]篮球在M点具有的机械能
由于篮球在N点的动能为0，所以篮球在N点具有的机械能E=Ep2，故M到N过程中减少的机械能
（4）[4][5]已知篮球对地面的压力F=6N，压强p=2×103Pa，由压强公式式得
15． 自下而上 2℃ 液态 甲 4 热传递 不变 变大 < 见解析
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序。
（2）[2]由图2可知，温度计的分度值是1℃，温度计的示数是2℃。
[3]由图3可知，物质的熔点是0℃，2℃高于物体的熔点，处于液态。
[4]甲图分子排列没有固定的位置，比较松散，是液体分子的排列模型；乙图分子排列十分紧密，分子间有强大的作用力，是固体分子的排列模型；丙图分子排列分子极度散乱，间距很大，是气体分子的排列模型。
（3）[5]由图3可知，熔化的时间为
6min-2min=4min
[6]熔化过程是通过热传递改变物体的内能的。
[7][8]物质在熔化过程中，温度不变，吸收热量，内能增加。
（4）[9][10]根据 Q 吸=cmΔt 判断，物质同时吸收相同的热量，质量不变，物质在 0~2min 段的温度比 6~8min 段的温度升高得快，所以
c116．（1）；（2）5A，
【详解】解：（1）水的体积
水的质量
水吸收的热量
（2）根据题意可知，当电压力锅处于加热状态时，电源开关闭合、接a，由图可知，此时只有工作，则此时通过的电流
电压力锅加热，消耗的电能
答：（1）水烧开过程吸收的热量是；
（2）电压力锅处于加热状态时通过电流是5A；电压力锅加热，消耗的电能。
17．（l）① ②220kg，③1100N；（2）① ②3300J
【详解】解：（l）①浮力的方向为竖直向上，作用点在重心上，如图所示：

②由图乙可知，该物件底面距离水底的高度h为5m时，该物件开始露出水面；该物件离开水面后的拉力F2=2200N，由于图甲中，滑轮为定滑轮，绳子的体积、绳重及摩擦均忽略不计，物体的重力为
G=F2=2200N
物体的质量
③由图乙知，物体在水中时所受的拉力F1=1100N，据称重法可知物件浸没在水中时受到的浮力
F浮=G-F1=2200N-1100N=1100N
（2）①此时汽车水平向右运动，受到的水平向右的摩擦力，如图：

②汽车对物体所做的功
W=Fs=1100N×3m=3300J
答：（l）①
②物件的质量为220kg；
③物件浸没在水中时，受到的浮力为1100N；
（2）①
②汽车对物体所做的功3300J。
18． B 滑动变阻器断路 减小误差 S1闭合、S2断开
【详解】（1）[1]电源由两节干电池组成，电源电压为3V，电阻值约为5Ω，电路中电流为
所以电流表选用0～0.6A量程，电流表串联在电路中，电压表和电阻并联，如下图所示：
（2）[2]根据实物图，为了使滑动变阻器在开关闭合时能起到保护电路的作用，要使变阻器的接入电阻最大，应将滑动变阻器的滑片置于B端。
（3）[3]把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明a、电源、b之间是通路，a、电流表、待测电阻、c也是通路；根据接在a、c之间，电压表无示数，该故障可能是滑动变阻器断路。
（4）[4]该实验装置，进行多次测量，求出多组电压与电流值，由欧姆定律求出电阻值，然后求平均值，可以减小误差。
（5）①[5]当开关S1闭合、S2断开时，两个电阻串联，电流表测量电路电流，电流表读数为I1。
③[6]当开关S1、S2都闭合时，只有R0的简单电路，电流表测量电路电流，电流表读数为I2。由①可知，根据欧姆定律可知电源电压
U=I1(Rx+R0)①
由②可知，根据欧姆定律可知电源电压
U=I2R0②
由①和②得到
I1(Rx+R0)=I2R0
答案第1页，共2页
答案第1页，共2页
