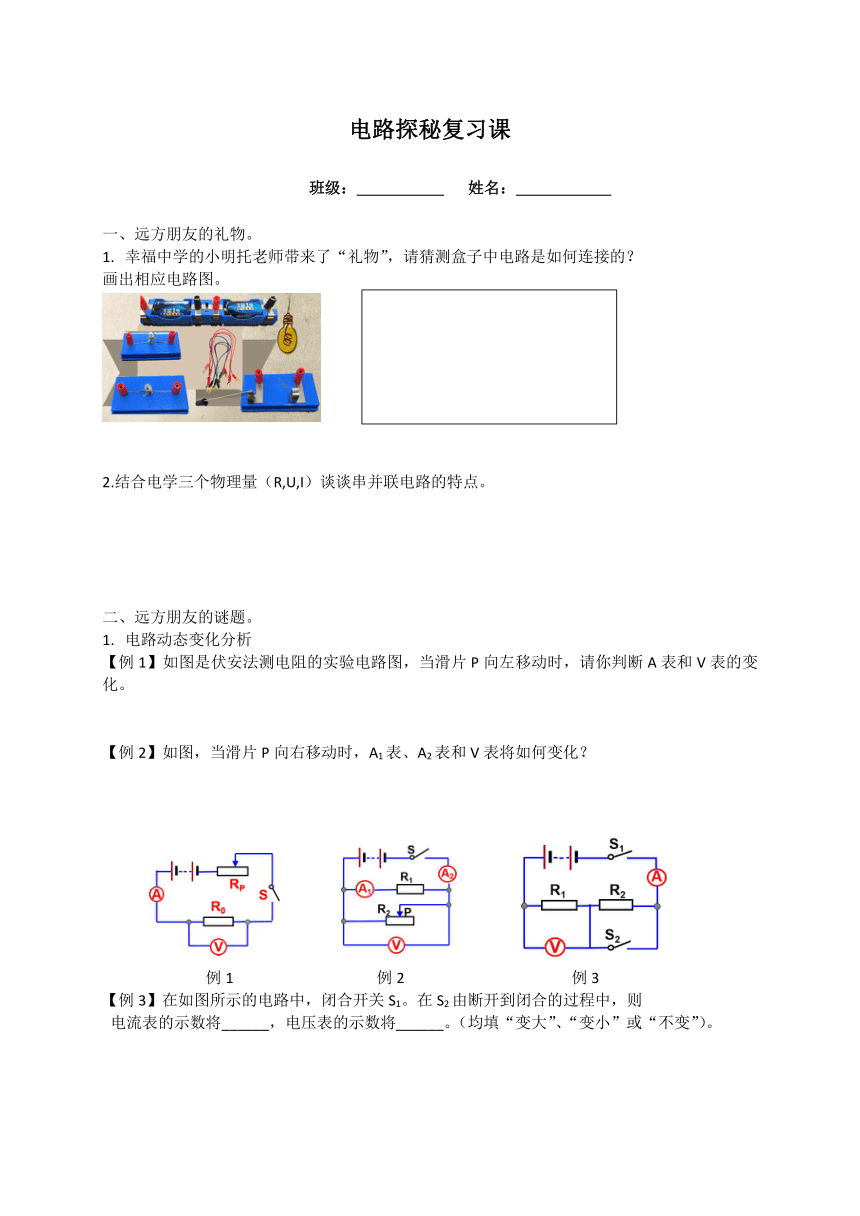

电路探秘复习课
班级： 姓名：
远方朋友的礼物。
幸福中学的小明托老师带来了“礼物”，请猜测盒子中电路是如何连接的？
画出相应电路图。
2.结合电学三个物理量（R,U,I）谈谈串并联电路的特点。
远方朋友的谜题。
电路动态变化分析
【例1】如图是伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。
【例2】如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？
例1 例2 例3
【例3】在如图所示的电路中，闭合开关S1。在S2由断开到闭合的过程中，则
电流表的示数将______，电压表的示数将______。（均填“变大”、“变小”或“不变”）。
【谜题1】请根据下表给出的多组电压表和电流表的数据,判断分析,该电路可能是电路图中的( )
U/V 1.0 1.5 2.0 2.2 2.5 2.7
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A B C D
欧姆定律的应用
【谜题2】如图所示电路，闭合开关后，甲乙两表是电压表，示数之比是5:2，当开关断开，甲乙两表是电流表，则两表的示数之比为
三、真题演练。
1.如图所示的电路中,电阻R1的阻值为10Ω.闭合开关S,电流表Al的示数为0.4A，电流表A的示数为0.5A.求：
(1)电源电压；
(2)电阻R2的阻值；
(3)整个电路的总电阻.
如图所示的电路中,电源电压为4伏,R1的阻值为20欧,闭合开关,电流表的示数为0.6安。求
（1）图中R1与R2的连接方式为 联
（2）通过R1的电流;
（3）R2的阻值
（4）闭合S1、断开S2时,电流表的示数
甲醛对人体的危害非常严重,因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备,原理如图甲所示。电源电压恒为12V,R0为10Ω的定值电阻,R为可以感知甲醛污染指数的可变电阻,污染指数在50以下为轻度污染,5 100间为中度污染,100以上为重度污染,求
（1）当污染指数增大时，电压表的示数 （“变大”“变小”“不变”）
（2）当可变电阻R为50欧，电压表的示数为多少？
（3）当电压表为4伏时，通过计算说明属于哪种污染？
