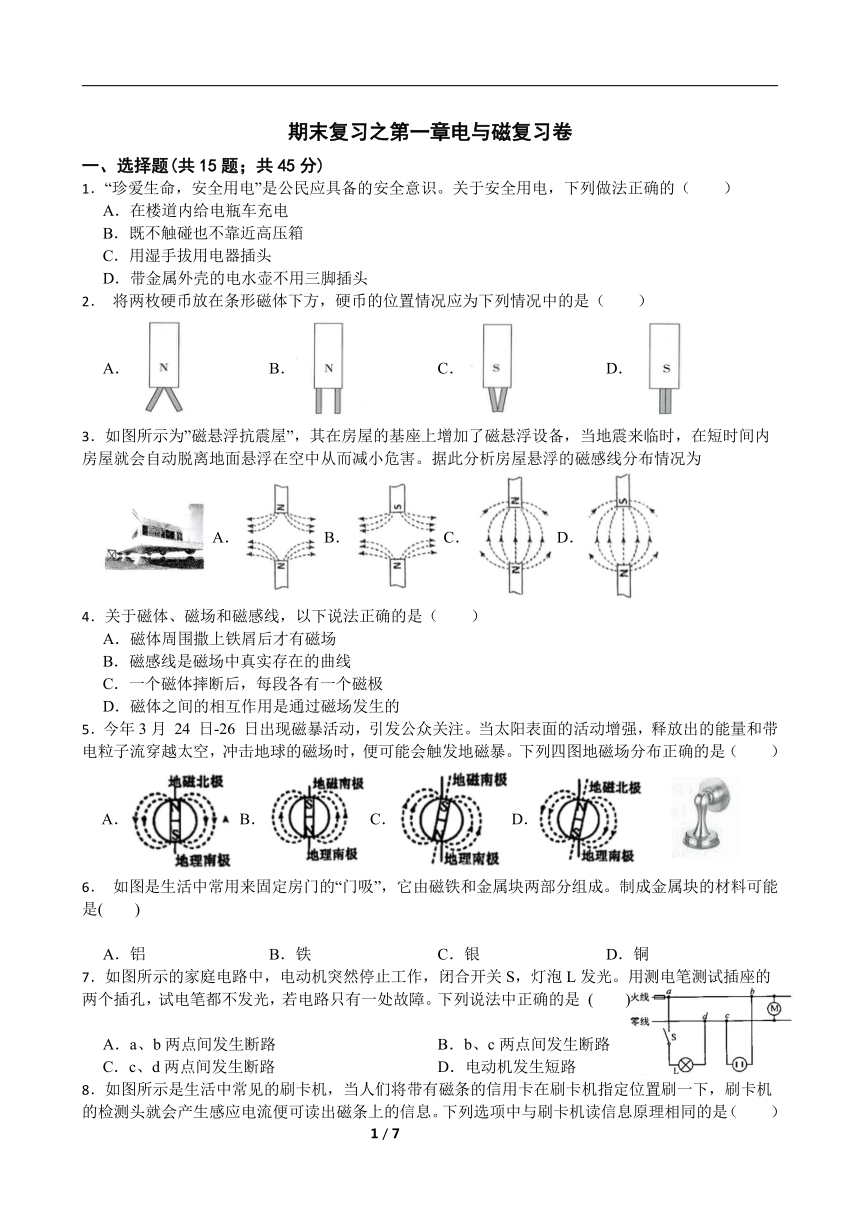

期末复习之第一章电与磁复习卷
一、选择题(共15题；共45分)
1．“珍爱生命，安全用电”是公民应具备的安全意识。关于安全用电，下列做法正确的（　　）
A．在楼道内给电瓶车充电
B．既不触碰也不靠近高压箱
C．用湿手拔用电器插头
D．带金属外壳的电水壶不用三脚插头
2． 将两枚硬币放在条形磁体下方，硬币的位置情况应为下列情况中的是（　　）
A． B． C． D．
3．如图所示为”磁悬浮抗震屋”，其在房屋的基座上增加了磁悬浮设备，当地震来临时，在短时间内房屋就会自动脱离地面悬浮在空中从而减小危害。据此分析房屋悬浮的磁感线分布情况为
A．B．C．D．
4．关于磁体、磁场和磁感线，以下说法正确的是（　　）
A．磁体周围撒上铁屑后才有磁场
B．磁感线是磁场中真实存在的曲线
C．一个磁体摔断后，每段各有一个磁极
D．磁体之间的相互作用是通过磁场发生的
5．今年3月 24 日-26 日出现磁暴活动，引发公众关注。当太阳表面的活动增强，释放出的能量和带电粒子流穿越太空，冲击地球的磁场时，便可能会触发地磁暴。下列四图地磁场分布正确的是（　　）
A．B．C．D．
6． 如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。制成金属块的材料可能是(　　)
A．铝 B．铁 C．银 D．铜
7．如图所示的家庭电路中，电动机突然停止工作，闭合开关S，灯泡L发光。用测电笔测试插座的两个插孔，试电笔都不发光，若电路只有一处故障。下列说法中正确的是 (　　)
A．a、b两点间发生断路 B．b、c两点间发生断路
C．c、d两点间发生断路 D．电动机发生短路

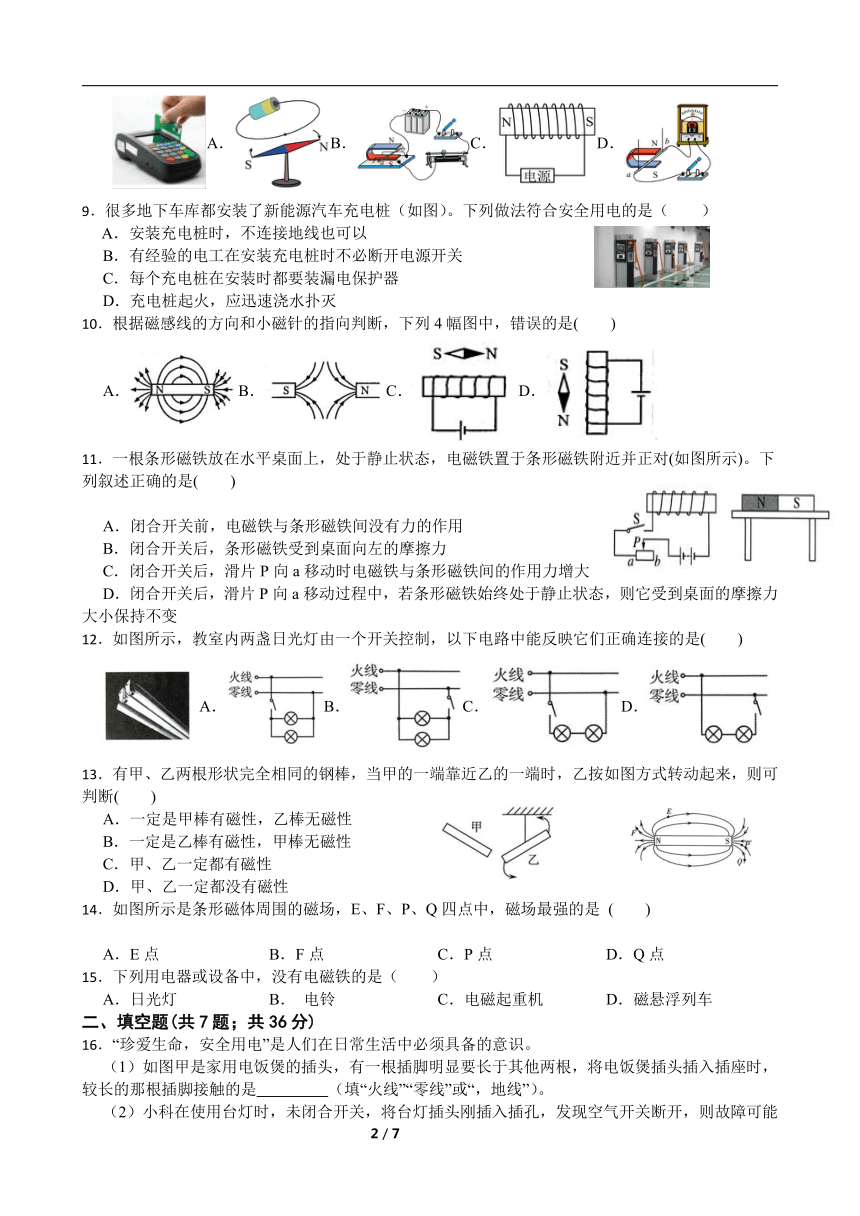

8．如图所示是生活中常见的刷卡机，当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流便可读出磁条上的信息。下列选项中与刷卡机读信息原理相同的是（　　）
A．B．C．D．
9．很多地下车库都安装了新能源汽车充电桩（如图）。下列做法符合安全用电的是（　　）
A．安装充电桩时，不连接地线也可以
B．有经验的电工在安装充电桩时不必断开电源开关
C．每个充电桩在安装时都要装漏电保护器
D．充电桩起火，应迅速浇水扑灭
10．根据磁感线的方向和小磁针的指向判断，下列4幅图中，错误的是(　　)
A．B．C．D．
11．一根条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对(如图所示)。下列叙述正确的是(　　)
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变
12．如图所示，教室内两盏日光灯由一个开关控制，以下电路中能反映它们正确连接的是(　　)
A．B．C．D．
13．有甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙按如图方式转动起来，则可判断(　　)
A．一定是甲棒有磁性，乙棒无磁性
B．一定是乙棒有磁性，甲棒无磁性
C．甲、乙一定都有磁性
D．甲、乙一定都没有磁性
14．如图所示是条形磁体周围的磁场，E、F、P、Q四点中，磁场最强的是 (　　)
A．E点 B．F点 C．P点 D．Q点
15．下列用电器或设备中，没有电磁铁的是（　　）
A．日光灯 B． 电铃 C．电磁起重机 D．磁悬浮列车
二、填空题(共7题；共36分)

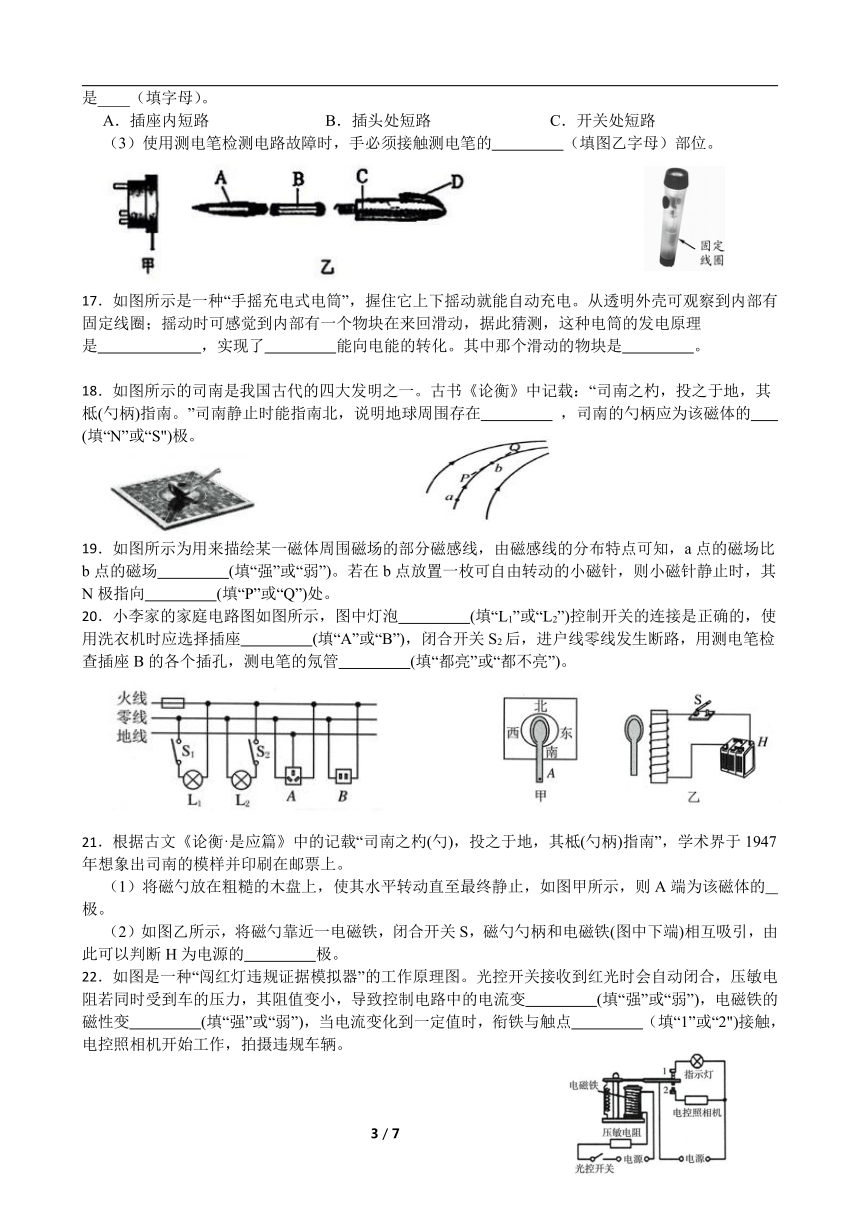

16．“珍爱生命，安全用电”是人们在日常生活中必须具备的意识。
（1）如图甲是家用电饭煲的插头，有一根插脚明显要长于其他两根，将电饭煲插头插入插座时，较长的那根插脚接触的是　 　（填“火线”“零线”或“，地线”）。
（2）小科在使用台灯时，未闭合开关，将台灯插头刚插入插孔，发现空气开关断开，则故障可能是____（填字母）。
A．插座内短路 B．插头处短路 C．开关处短路
（3）使用测电笔检测电路故障时，手必须接触测电笔的　 　（填图乙字母）部位。
17．如图所示是一种“手摇充电式电筒”，握住它上下摇动就能自动充电。从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动，据此猜测，这种电筒的发电原理是　 　，实现了　 　能向电能的转化。其中那个滑动的物块是　 　。
18．如图所示的司南是我国古代的四大发明之一。古书《论衡》中记载：“司南之杓，投之于地，其柢(勺柄)指南。”司南静止时能指南北，说明地球周围存在　 　 ，司南的勺柄应为该磁体的　 　(填“N”或“S")极。
19．如图所示为用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场　 　(填“强”或“弱”)。若在b点放置一枚可自由转动的小磁针，则小磁针静止时，其N极指向　 　(填“P”或“Q”)处。
20．小李家的家庭电路图如图所示，图中灯泡　 　(填“L1”或“L2”)控制开关的连接是正确的，使用洗衣机时应选择插座　 　(填“A”或“B”)，闭合开关S2后，进户线零线发生断路，用测电笔检查插座B的各个插孔，测电笔的氖管　 　(填“都亮”或“都不亮”)。
21．根据古文《论衡·是应篇》中的记载“司南之杓(勺)，投之于地，其柢(勺柄)指南”，学术界于1947年想象出司南的模样并印刷在邮票上。
（1）将磁勺放在粗糙的木盘上，使其水平转动直至最终静止，如图甲所示，则A端为该磁体的　 　极。
（2）如图乙所示，将磁勺靠近一电磁铁，闭合开关S，磁勺勺柄和电磁铁(图中下端)相互吸引，由此可以判断H为电源的　 　极。
22．如图是一种“闯红灯违规证据模拟器”的工作原理图。光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，导致控制电路中的电流变　 　(填“强”或“弱”)，电磁铁的磁性变　 　(填“强”或“弱”)，当电流变化到一定值时，衔铁与触点　 　（填“1”或“2")接触，电控照相机开始工作，拍摄违规车辆。
三、实验探究题(共4题；共42分)
23．在“探究电磁铁磁性强弱影响因素”的实验中，小科设计了如图所示的电路。其中磁力传感器探头能感受电磁铁磁场强度变化，在电子屏显示磁力大小。以下是他的实验步骤：
①断开开关S，将滑动变阻器的滑片置于最左端。闭合开关，将滑片处于不同位置，记录电流大小和电子屏示数大小
②改变线圈匝数和磁力传感器离电磁铁的距离，重复实验，获得以下数据。
实验次数 1 2 3 4 5 6 7 8
I/A 0.1 0.1 0.1 0.2 0.3 0.2 0.2 0.4
匝数 200 200 200 200 200 100 300 400
距离d/cm 1 2 3 2 2 2 2 4
F/N 0.540 0.135 0.060 0.270 0.405 0.135 0.405 ？
请回答下列问题：
（1）保持磁力传感器位置不变，滑片P向右移动，磁力传感器电子屏示数将　 　。
（2）比较实验次数2、4、5，可以得出结论：　 　。
（3）分析实验数据，推测表格中第8次实验时电子测力计的示数为　 　牛。
24．为了研究“电磁铁磁性的强弱哪些因素有关”，小科利用电源、电流表、开关、滑动变阻器、导线、细铁钉、指针（带刻度）、电磁铁（用漆包线制作的一个六抽头电磁铁，每20匝抽出一个接线端）等器材设计了如图甲、乙所示的装置进行探究。
（1）图甲实验中小科是根据　 　来判断磁性的强弱。
（2）如图乙，电磁铁通电时，电磁铁的右端是　 　（填“S极”或“N极”）。
（3）与甲图实验方案相比，乙图实验方案的优点是　 　。
（4）小科利用图乙实验装置研究电磁铁磁性强弱与线圈匝数关系的实验。当线圈匝数从10匝换成100匝后，接下来应该进行的操作是：　 　。
25．1901 年挪威人伯克兰造出世界上第一台电磁发射器， 首开电磁炮先河。为了认识电磁炮的一些特性， 小科制作了一个电磁炮模型， 螺线管通电后， 撞针迅速前移， 推动炮弹射出炮管。
（1） 小科要增强电磁炮中螺线管磁场， 下列方法可行的是____
A．增加螺线管的线圈匝数
B．改变线圈中的电流方向
C．增大通过螺线管的电流
（2） 图中撞针最可能选用的材质是____
A．塑料 B．铁 C．铜 D．铝
（3） 小科测得的一项实验数据（取多次实验的平均值）如表。
实验次数 第 1 次 第 2 次 第 3 次 第 4 次 第 5 次
撞针质量 克) 0.1 0.2 0.3 0.4 0.5
射程 (米) 0.48 0.54 0.81 0.46 0.41
小科得出了 “当其他条件相同的情况下， 撞针质量为 0.3 克时电磁炮的射程最远” 的结论。小明觉得这个结论还不可靠， 建议再取不同质量的撞针进行实验。你认为选择撞针质量范围在　 　克之间进行进一步实验比较合理。
26．在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂根较轻的金属棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示。
（1）在做实验前，为了排除其他因素的干扰，应选择　 　（填“铁”或“铝”）棒为好。
（2）在（1）中提供的金属棒中，选择合适金属棒ab进行实验，看到金属棒ab稳定时如图乙所示，然后小明仅对调磁极位置，再闭合开关，观察到金属棒ab稳定时如图丙所示，由此可得的结论是　 　。
（3）然后小明保持图甲中的磁极位置不动，将金属棒ab两端对调后接入电路，发现金属棒ab的摆动方向依然如图乙所示，由此小明认为通电导线在磁场中的受力方向与电流方向无关。小明这样的操作存在的问题是　 　。
（4）小明进一步猜想：在同一磁场中，磁场对导线的作用力大小是否与通过导线的电流大小有关呢 为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将金属棒ab换成长短、粗细均相同但电阻更小的铜棒（已知铜的密度均大于铁和铝的密度）来改变电路中的电流，进行对比实验。实验过程中，小明可根据　 　来推断通电导线在磁场中的受力大小。
四、解答题(共3题；共22分)
27．电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图甲所示，R1为保护电阻，R2为压敏电阻，R2阻值与它所受压力F的关系如图乙所示。闭合开关S，电梯没有超载时，电动机正常工作，电铃不响：当控制电路中的电流达到0.1安时，电铃报警，电动机不工作。已知控制电路电源电压为12伏，电磁铁线圈电阻不计，R1电阻值为80欧．
--
（1）图甲中的D点应与触点 　 　(选填”A”、”B”或”K”)相连。
（2）该电梯的最大载重(轿厢内人和货物的总重)为多少牛？
（3）若想降低该电梯最大载重，下列方法可行的是____ (选填字母)。
A．适当降低R1阻值
B．适当减小控制电路的电源
C．适当增加电磁铁的线圈匝数
28．小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
29．1852 年， 法拉第经过深入的思考和大量的尝试， 建立了“磁场”的概念。他认为在磁体周围充满了磁场， 依靠磁场将磁体间的作用联系起来。小科学习相关知识后， 利用铁屑把“磁场”形象地呈现出来。
（1） 请你帮小科画出该条形磁铁周围的磁场。
（2） 小科将两个条形磁铁相互靠近， 并在两者之间放置了一枚小磁针。请你根据小磁针的指向， 标出条形磁铁的磁极。
（3）地磁场是地球内部一块大磁铁产生的， 如图所示的四个示意图中， 能合理描述这块大磁铁的是____ 。
A．B．C．D．
答案解析部分
1．B2．A3．A4．D5．C6．B7．A8．D9．C10．B11．C12．A13．C14．C15．A
16．（1）地线（2）B（3）D
17．电磁感应；机械；磁铁
18．磁场；S
19．弱；Q
20．L2；A；都亮
21．（1）南(或S)（2）正
22．强；强；2
23．（1）增大
（2）当电磁铁的线圈匝数一定时，电磁铁磁性强度与电流大小成正比。
（3）0.270
24．（1）电磁铁吸引小铁钉的数量
（2）S极
（3）当电流较小时也能反映电磁铁磁性强弱的变化。
（4）将滑动变阻器的滑片向左移动直至电流表示数与线圈为10匝时的电流相同。
25．（1）A；C（2）B（3）0.2-0.4
26．（1）铝
（2）磁场对通电导线的作用方向与磁场方向有关
（3）没有改变金属棒中的电流方向
（4）导线的偏转角度大小
27．（1）A
（2）解：R最小===120Ω
R2最小= R最小- R1=120Ω-80Ω=40Ω
由图乙知此时的压力最大为F最大=8×103N
（3）A；C
28．
29．（1）
（2）S，S
（3）D
