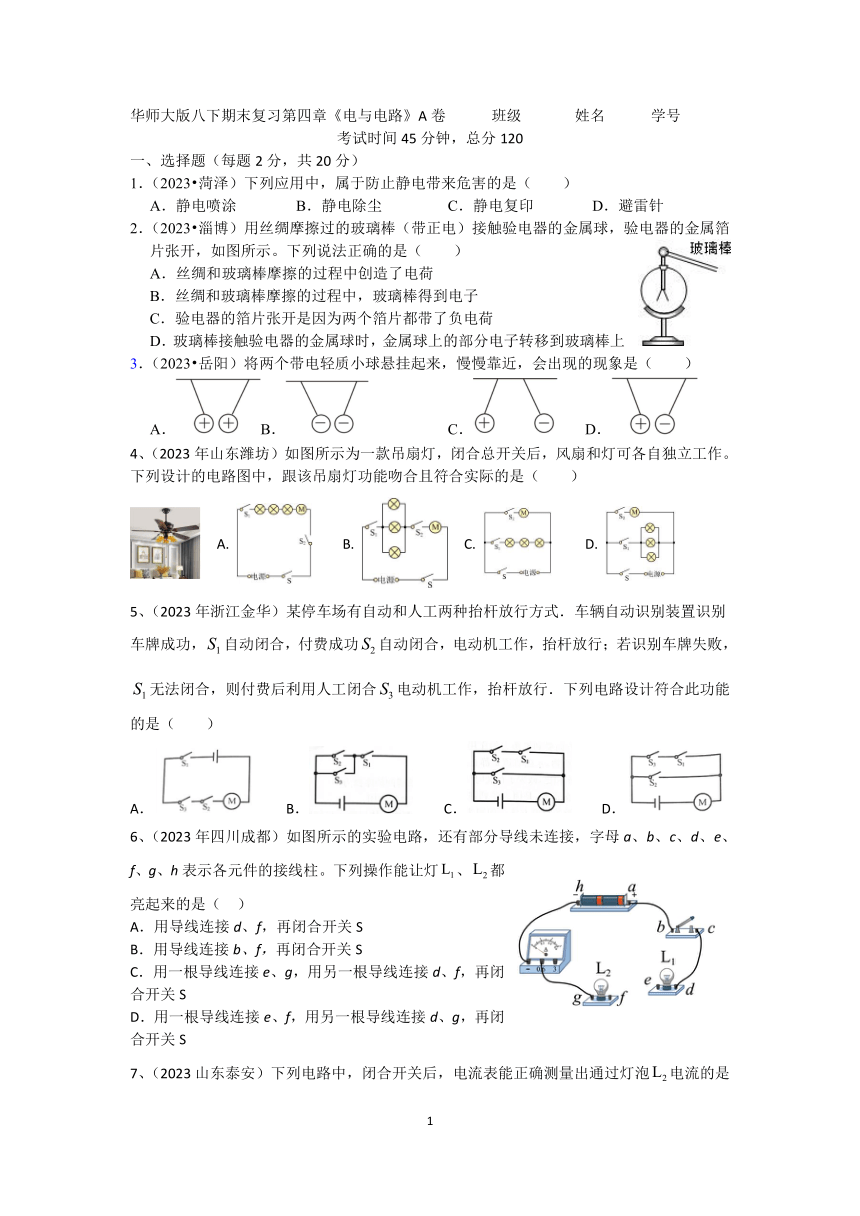

华师大版八下期末复习第四章《电与电路》A卷 班级 姓名 学号
考试时间45分钟，总分120
一、选择题（每题2分，共20分）
1．（2023 菏泽）下列应用中，属于防止静电带来危害的是（　　）
A．静电喷涂 B．静电除尘 C．静电复印 D．避雷针
2．（2023 淄博）用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
3．（2023 岳阳）将两个带电轻质小球悬挂起来，慢慢靠近，会出现的现象是（　　）
A．B． C． D．
4、（2023年山东潍坊）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）
A. B. C. D.
5、（2023年浙江金华）某停车场有自动和人工两种抬杆放行方式．车辆自动识别装置识别车牌成功，自动闭合，付费成功自动闭合，电动机工作，抬杆放行；若识别车牌失败，无法闭合，则付费后利用人工闭合电动机工作，抬杆放行．下列电路设计符合此功能的是（ ）
A． B． C． D．
6、（2023年四川成都）如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）
A．用导线连接d、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S

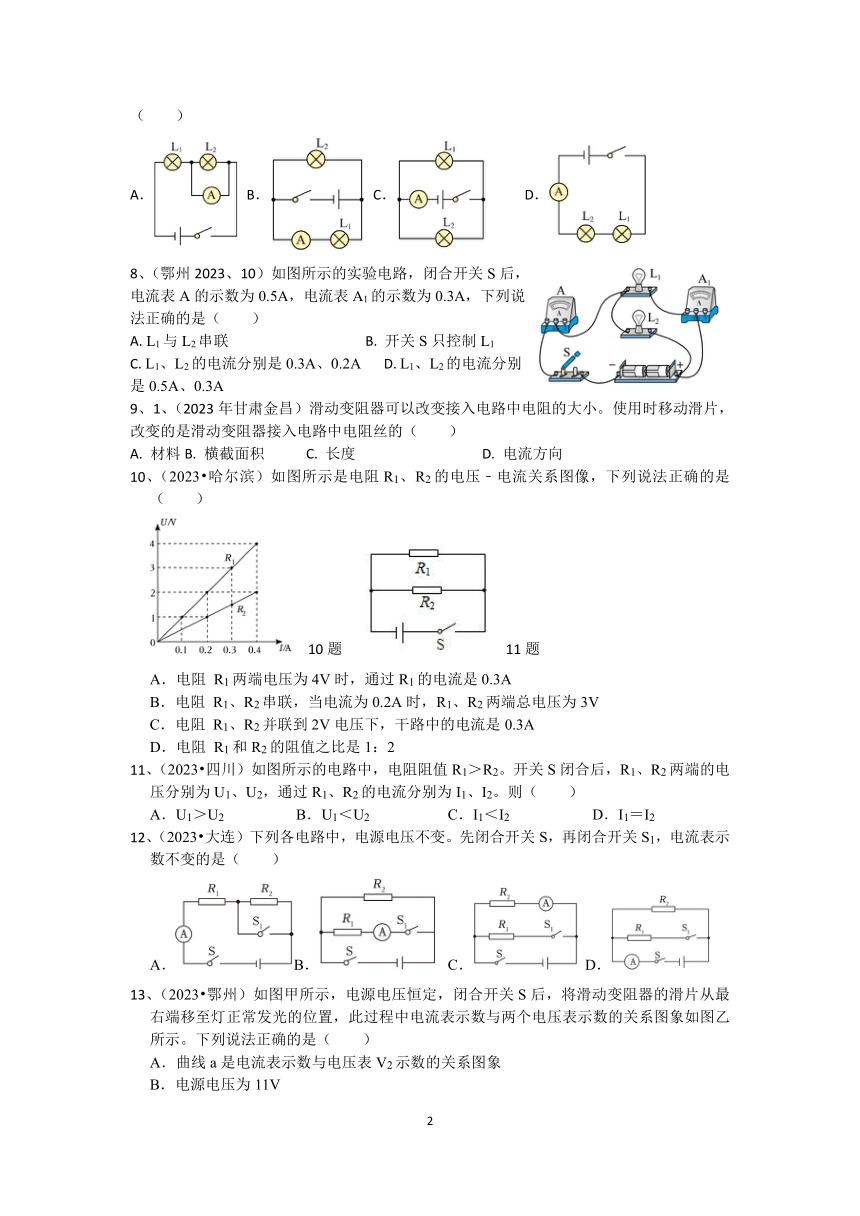

7、（2023山东泰安）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（　　）
A． B． C． D．
8、（鄂州2023、10）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（　　）
A. L1与L2串联 B. 开关S只控制L1
C. L1、L2的电流分别是0.3A、0.2A D. L1、L2的电流分别是0.5A、0.3A
9、1、（2023年甘肃金昌）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A. 材料B. 横截面积 C. 长度 D. 电流方向
10、（2023 哈尔滨）如图所示是电阻R1、R2的电压﹣电流关系图像，下列说法正确的是（　　）
10题 11题
A．电阻 R1两端电压为4V时，通过R1的电流是0.3A
B．电阻 R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V
C．电阻 R1、R2并联到2V电压下，干路中的电流是0.3A
D．电阻 R1和R2的阻值之比是1：2
11、（2023 四川）如图所示的电路中，电阻阻值R1＞R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。则（　　）
A．U1＞U2 B．U1＜U2 C．I1＜I2 D．I1＝I2
12、（2023 大连）下列各电路中，电源电压不变。先闭合开关S，再闭合开关S1，电流表示数不变的是（　　）
A．B． C． D．
13、（2023 鄂州）如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。下列说法正确的是（　　）
A．曲线a是电流表示数与电压表V2示数的关系图象
B．电源电压为11V

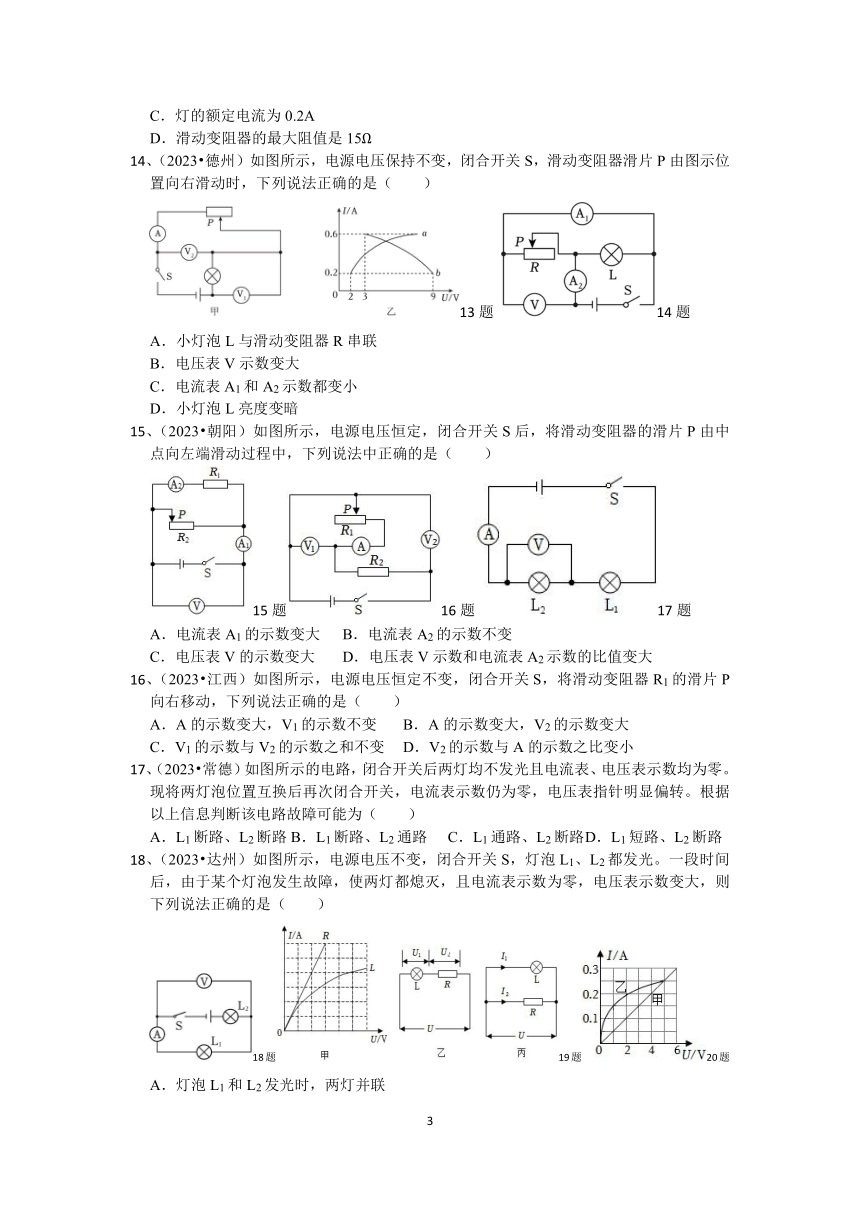

C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是15Ω
14、（2023 德州）如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是（　　）
13题 14题
A．小灯泡L与滑动变阻器R串联
B．电压表V示数变大
C．电流表A1和A2示数都变小
D．小灯泡L亮度变暗
15、（2023 朝阳）如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P由中点向左端滑动过程中，下列说法中正确的是（　　）
15题16题17题
A．电流表A1的示数变大 B．电流表A2的示数不变
C．电压表V的示数变大 D．电压表V示数和电流表A2示数的比值变大
16、（2023 江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器R1的滑片P向右移动，下列说法正确的是（　　）
A．A的示数变大，V1的示数不变 B．A的示数变大，V2的示数变大
C．V1的示数与V2的示数之和不变 D．V2的示数与A的示数之比变小
17、（2023 常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（　　）
A．L1断路、L2断路B．L1断路、L2通路 C．L1通路、L2断路 D．L1短路、L2断路
18、（2023 达州）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（　　）
18题19题20题
A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的
D．灯泡熄灭是由于灯L2短路造成的
19、（2023 凉山州）如图所示，甲图是灯泡L和定值电阻R的I﹣U图像，将L和R先后以乙、丙图两种方式连在同一电源上，若乙图中U1：U2＝a，丙图中I1：I2＝b，则下列选项中不正确的是（　　）
A．a＞1 B．b＜1 C．a＞b D．ab＝1
20、（2023 聊城）如图所示是电阻甲和乙的I﹣U图象，由图象可知下列判断不正确的是（　　）
A．甲的电阻值是20Ω
B．甲的电阻值大于乙的电阻值
C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3V
D．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
二、简答题（每空2分，共40分）
21、（2023 福建）我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了 　 　。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中 　 　（填“吸管”或“纸巾”）失去电子。
（2023 淮安）将两个充满气的气球与头发摩擦后，用细线悬挂起来，出现了如图所示的现象，这是因为两个气球带上了 　 　（选填“同种”或“异种”）电荷，相互排斥；将气球靠近碎纸屑，碎纸屑被吸到气球上，说明带电体具有 　 　的性质。
22题 23题 24题
23、（2023广东）如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成
联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。
24、（2023福建）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则 。
25、．（2023 怀化）在如图所示电路中，闭合开关后电压表V1的示数为2.5V，V的示数为4.5V，则电路的电源电压为 　 　V，灯L2两端电压为 　 　V。
25题26题
26、（2023 齐齐哈尔）如图所示，已知R1：R2＝2：1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲：U乙＝　 　；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝　 　。（电路中各元件均未损坏）
27、（2023 内江）有一只小灯泡上标有“3.6V 0.3A”字样，灯泡正常发光时的电流是 　 　A。如果我们只有电压为6V的电源，要使小灯泡正常发光，需要串联一个 　 　Ω的电阻。
28、（2023 常德）如图是两灯电流随电压变化的图象，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最大为 　A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 　 　V。
28题29题
29、（2023 泰州）如图甲所示电路，开关S1、S2闭合后两电流表的指针均指在同一位置，示数如图乙所示，则通过R1的电流为 　 　A，两电阻之比R1：R2＝　 　；只断开开关S2，电流表A1的示数将 　 　（变大/变小/不变）。
三、实验探究题（每空2分，共20分）
30、（2023 鄂州）用“伏安法”测电压为2.5V的小灯泡正常发光时的电阻。
（1）小莉同学正确连接电路后，没有将滑动变阻器调到最大阻值，就闭合开关，发现电压表的示数如图乙所示，电压表的示数为 　 　V。为使小灯泡正常发光，滑片P应向
　 　（选填“A”或“B”）端移动。
（2）如果滑片P滑到端点位置时，电压表示数仍大于2.5V，则应更换滑动变阻器，更换的滑动变阻器的最大阻值应比原来的滑动变阻器的最大阻值要 　　（选填“大”或“小”）些。
31、（2023 永州）小明在物理实验室用图甲所示的电路测量小灯泡的电阻。已知电源电压为3V，小灯泡的电压为2.5V。
（1）根据图甲的电路图，用笔画线代替导线把图乙中的实物图连接完整；
（2）正确连接电路后，闭合开关前，为了保护电路，应把滑动变阻器的滑片P移到
　　（选填“A”或“B”）端；
（3）闭合开关后，移动滑动变阻器的滑片P到不同位置，并记下不同位置时电压表和电流表的示数，某次电流表的指针位置如图丙所示，读数为 　 　A；
32、（2023 连云港）某同学利用如图所示的电路测量一待测电阻Rx的阻值，图中电源电压恒为6V，滑动变阻器的最大阻值为50Ω。
（1）正确连接电路，闭合开关前，应将滑动变阻器的滑片P移至 　 　端（选填“A”或“B”）。
（2）实验过程中向左移动滑片P，电压表的示数 　 　（选填“变大”“变小”或“不变”）。
（3）实验中测量多组电压和电流值的目的是 　 　。
（4）若Rx为10Ω，在保证电路安全的情况下，滑动变阻器连入电路的阻值范围是 　　。
四、分析计算题（每题10分，共20分）
33、（2023 吉林）在如图所示的电路中，R1的阻值是30Ω，闭合开关S，电流表A1的示数是0.2A，电流表A的示数是0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
34、（2023 新疆）如图所示，电路中电源电压为3V，闭合开关S后，电流表A的示数为I＝0.90A，电流表A1的示数为I1＝0.60A。求：
（1）通过电阻R2的电流；
（2）电阻R1、R2的阻值；
参考答案
1-5：DDDDC 6-10：CDCCB 11-15：CCBCB 16-20：DBCDB
21、电；纸巾。
22、同种；吸引轻小物体。
23、 串 L2 0.15
24、 串 2∶1
25、4.5；2
26、1：2；1：2。
27、0.3；8。
28、1.5；8。
29、1.44；1：4；变小。
30、（1）2.7；A；（2）大
31、（1）见上图；（2）B；（3）0.3；
；
32、（1）A；（2）变大；（3）取平均值减小测量的误差；（4）10﹣50Ω。
33、（1）电源电压为6V；
（2）电阻R2的阻值为20Ω。
34、（1）通过电阻R2的电流为0.30A；
（2）电阻R1的阻值5Ω，电阻R2的阻值10Ω；
