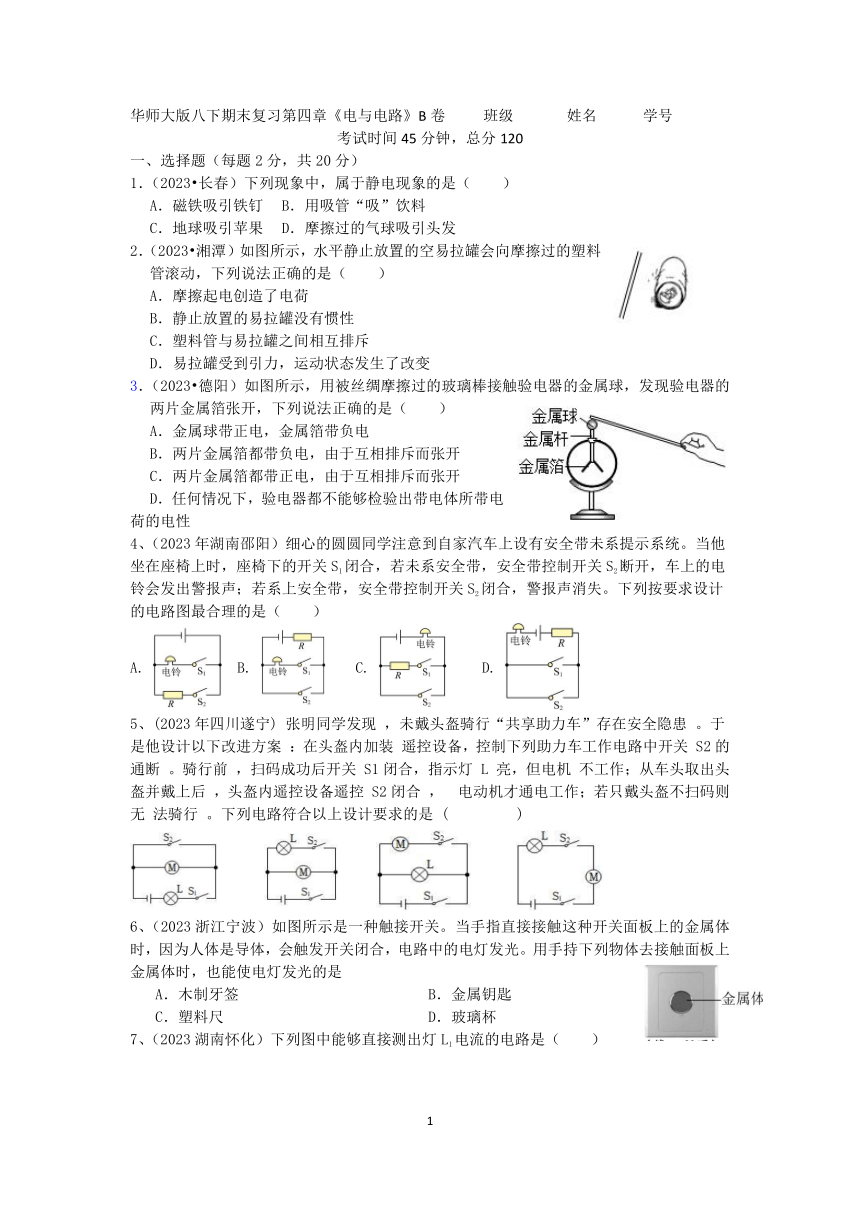

华师大版八下期末复习第四章《电与电路》B卷 班级 姓名 学号
考试时间45分钟，总分120
一、选择题（每题2分，共20分）
1．（2023 长春）下列现象中，属于静电现象的是（　　）
A．磁铁吸引铁钉 B．用吸管“吸”饮料
C．地球吸引苹果 D．摩擦过的气球吸引头发
2．（2023 湘潭）如图所示，水平静止放置的空易拉罐会向摩擦过的塑料管滚动，下列说法正确的是（　　）
A．摩擦起电创造了电荷
B．静止放置的易拉罐没有惯性
C．塑料管与易拉罐之间相互排斥
D．易拉罐受到引力，运动状态发生了改变
3．（2023 德阳）如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正确的是（　　）
A．金属球带正电，金属箔带负电
B．两片金属箔都带负电，由于互相排斥而张开
C．两片金属箔都带正电，由于互相排斥而张开
D．任何情况下，验电器都不能够检验出带电体所带电荷的电性
4、（2023年湖南邵阳）细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上时，座椅下的开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。下列按要求设计的电路图最合理的是（　　）
A. B. C. D.
5、(2023年四川遂宁) 张明同学发现 ，未戴头盔骑行“共享助力车”存在安全隐患 。于是他设计以下改进方案 ：在头盔内加装 遥控设备，控制下列助力车工作电路中开关 S2的通断 。骑行前 ，扫码成功后开关 S1闭合，指示灯 L 亮，但电机 不工作；从车头取出头盔并戴上后 ，头盔内遥控设备遥控 S2闭合 ， 电动机才通电工作；若只戴头盔不扫码则无 法骑行 。下列电路符合以上设计要求的是 ( )
6、（2023浙江宁波）如图所示是一种触接开关。当手指直接接触这种开关面板上的金属体时，因为人体是导体，会触发开关闭合，电路中的电灯发光。用手持下列物体去接触面板上金属体时，也能使电灯发光的是
A．木制牙签 B．金属钥匙
C．塑料尺 D．玻璃杯
7、（2023湖南怀化）下列图中能够直接测出灯L1电流的电路是（　　）
A． B． C． D．

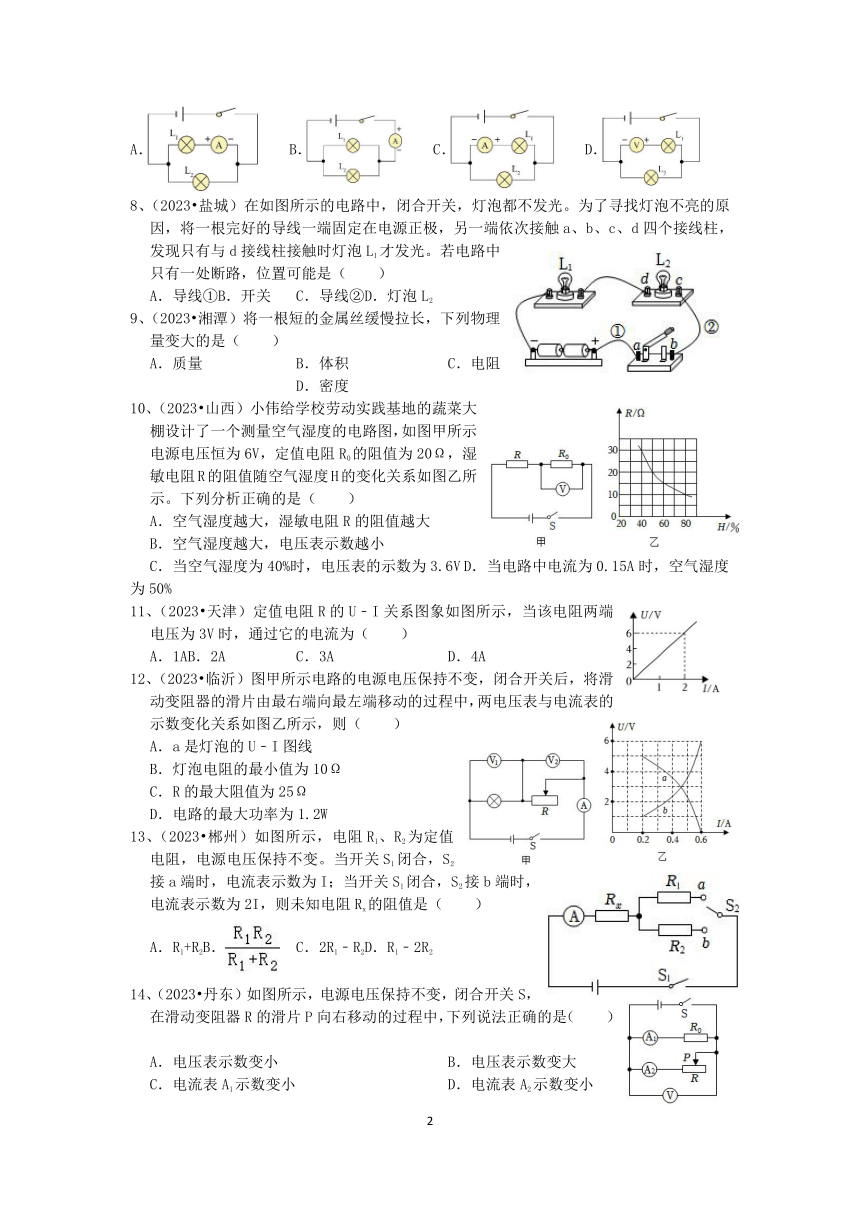

8、（2023 盐城）在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触a、b、c、d四个接线柱，发现只有与d接线柱接触时灯泡L1才发光。若电路中只有一处断路，位置可能是（　　）
A．导线①B．开关 C．导线②D．灯泡L2
9、（2023 湘潭）将一根短的金属丝缓慢拉长，下列物理量变大的是（　　）
A．质量 B．体积 C．电阻 D．密度
10、（2023 山西）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（　　）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V D．当电路中电流为0.15A时，空气湿度为50%
11、（2023 天津）定值电阻R的U﹣I关系图象如图所示，当该电阻两端电压为3V时，通过它的电流为（　　）
A．1AB．2A C．3A D．4A
12、（2023 临沂）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（　　）
A．a是灯泡的U﹣I图线
B．灯泡电阻的最小值为10Ω
C．R的最大阻值为25Ω
D．电路的最大功率为1.2W
13、（2023 郴州）如图所示，电阻R1、R2为定值电阻，电源电压保持不变。当开关S1闭合，S2接a端时，电流表示数为I；当开关S1闭合，S2接b端时，电流表示数为2I，则未知电阻Rx的阻值是（　　）
A．R1+R2B． C．2R1﹣R2D．R1﹣2R2
14、（2023 丹东）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（　　）
A．电压表示数变小 B．电压表示数变大
C．电流表A1示数变小 D．电流表A2示数变小

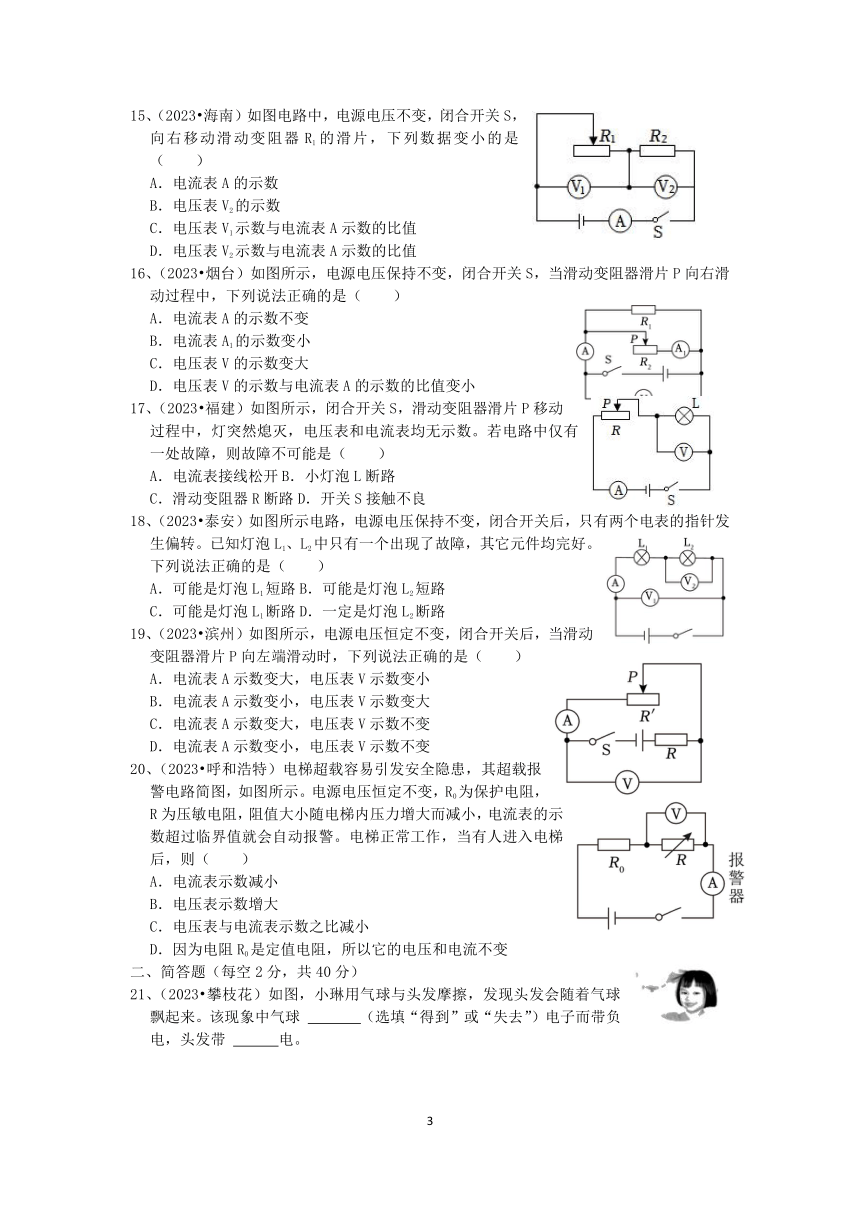

15、（2023 海南）如图电路中，电源电压不变，闭合开关S，向右移动滑动变阻器R1的滑片，下列数据变小的是（　　）
A．电流表A的示数
B．电压表V2的示数
C．电压表V1示数与电流表A示数的比值
D．电压表V2示数与电流表A示数的比值
16、（2023 烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（　　）
A．电流表A的示数不变
B．电流表A1的示数变小
C．电压表V的示数变大
D．电压表V的示数与电流表A的示数的比值变小
17、（2023 福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（　　）
A．电流表接线松开 B．小灯泡L断路
C．滑动变阻器R断路D．开关S接触不良
18、（2023 泰安）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（　　）
A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路
19、（2023 滨州）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（　　）
A．电流表A示数变大，电压表V示数变小
B．电流表A示数变小，电压表V示数变大
C．电流表A示数变大，电压表V示数不变
D．电流表A示数变小，电压表V示数不变
20、（2023 呼和浩特）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。电源电压恒定不变，R0为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（　　）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表示数之比减小
D．因为电阻R0是定值电阻，所以它的电压和电流不变
二、简答题（每空2分，共40分）
21、（2023 攀枝花）如图，小琳用气球与头发摩擦，发现头发会随着气球飘起来。该现象中气球 　 　（选填“得到”或“失去”）电子而带负电，头发带 　 　电。

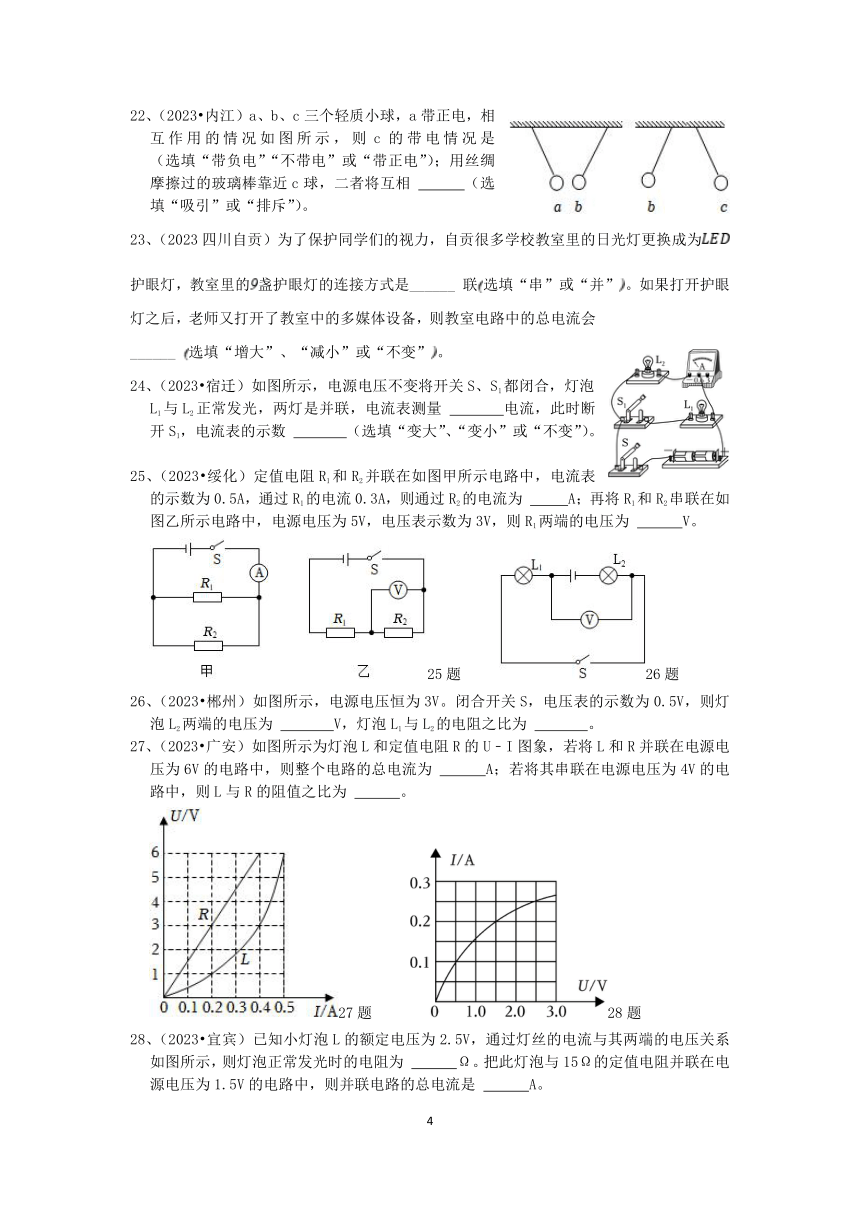

22、（2023 内江）a、b、c三个轻质小球，a带正电，相互作用的情况如图所示，则c的带电情况是 　 　（选填“带负电”“不带电”或“带正电”）；用丝绸摩擦过的玻璃棒靠近c球，二者将互相 　 　（选填“吸引”或“排斥”）。
23、（2023四川自贡）为了保护同学们的视力，自贡很多学校教室里的日光灯更换成为护眼灯，教室里的盏护眼灯的连接方式是______ 联选填“串”或“并”。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会______ 选填“增大”、“减小”或“不变”。
24、（2023 宿迁）如图所示，电源电压不变将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是并联，电流表测量 　 　电流，此时断开S1，电流表的示数 　 　（选填“变大”、“变小”或“不变”）。
25、（2023 绥化）定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流0.3A，则通过R2的电流为 　A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为 　 　V。
25题 26题
26、（2023 郴州）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L2两端的电压为 　 　V，灯泡L1与L2的电阻之比为 　 　。
27、（2023 广安）如图所示为灯泡L和定值电阻R的U﹣I图象，若将L和R并联在电源电压为6V的电路中，则整个电路的总电流为 　 　A；若将其串联在电源电压为4V的电路中，则L与R的阻值之比为 　 　。
27题 28题
28、（2023 宜宾）已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为 　 　Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电路的总电流是 　 　A。
29、（2023 眉山）如图所示电路中，电源电压保持不变，已知R1：R2＝2：3。当开关S闭合时R1、R2两端的电压之比为 　 　，电流表A1和A2的示数之比为 　 　。
29题 30题
30、（2023 临沂）图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示，则电路的总电阻为 　 　Ω；断开开关后，电阻R2的阻值为 　 　Ω。
三、实验探究题（每空2分，共20分）
31、（2023 河南）在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于 　 　（选填“A”或“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 　 　（选填字母代号）。
A.电流表短路 B.小灯泡短路 C.滑动变阻器断路
（4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所示，则通过小灯泡的电流为 　 　A，小灯泡正常发光时的电阻约为 　 　Ω（结果保留一位小数）。
（5）经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I﹣U图象如图丙所示；通过分析图象，写出一条你发现的结论：　 　。
32、（2023 盐城）小红用如图所示的电路测量小灯泡正常发光时的电阻。所选器材有：干电池两节、电流表、电压表、额定电压为2.5V的小灯泡、开关、“50Ω，1.5A”的滑动变阻器各一只、导线若干。
（1）用笔画线代替导线将图甲中的电路连接完整。
（2）连接好电路，将滑动变阻器的滑片移至最 　 　端。闭合开关，移动滑动变阻器的滑片，直至电压表的示数是 　 　V时，读出电流表的示数如图乙所示，为 　 A，小灯泡正常发光时的电阻约为 　 　Ω（保留一位小数）。
四、分析计算题（每题10分，共20分）
33、（2023 菏泽）如图所示为某用电器内部简化电路，电源的电压U＝6V不变，定值电阻R1＝3Ω，滑动变阻器R2的最大阻值为12Ω。闭合开关S后，求：
（1）电路中电流I的变化范围；
（2）滑动变阻器R2的电压U2与电流I的关系式；
34、（2023 河南）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0～3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，试问：
（1）当检测板所受压力增大时，电压表的示数 　增大　（选填“增大”、“减小”或“不变”）。
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法。
参考答案
1-5：DDCBC 6-10：BCDCD 11-15：ACDDC 16-20：DBBAC
21、得到；正
22、带负电；吸引。
23、并 增大
24、L2；不变。
25、0.2；2。
26、2.5；1：5。
27、0.9；1：3。
28、10；0.3。
29、1：1；5：2。
30、2；2.5。
31、（1）见解答图；（2）A；（3）B；（4）0.28；8.9；（5）小灯泡的电阻随温度的升高而增大。
；
32、（1）如图所示；（2）左，2.5，0.28，8.9；
33、（1）电路中电流I的变化范围为0.4A～2A；
（2）滑动变阻器R2的电压U2与电流I的关系式为U2＝6V﹣3Ω×I；
34、（1）增大；
（2）检测板不受压力时，电压表的示数为1.2V；
（3）该装置所能测量的最大压力为600N；
（4）减小R0的阻值。
