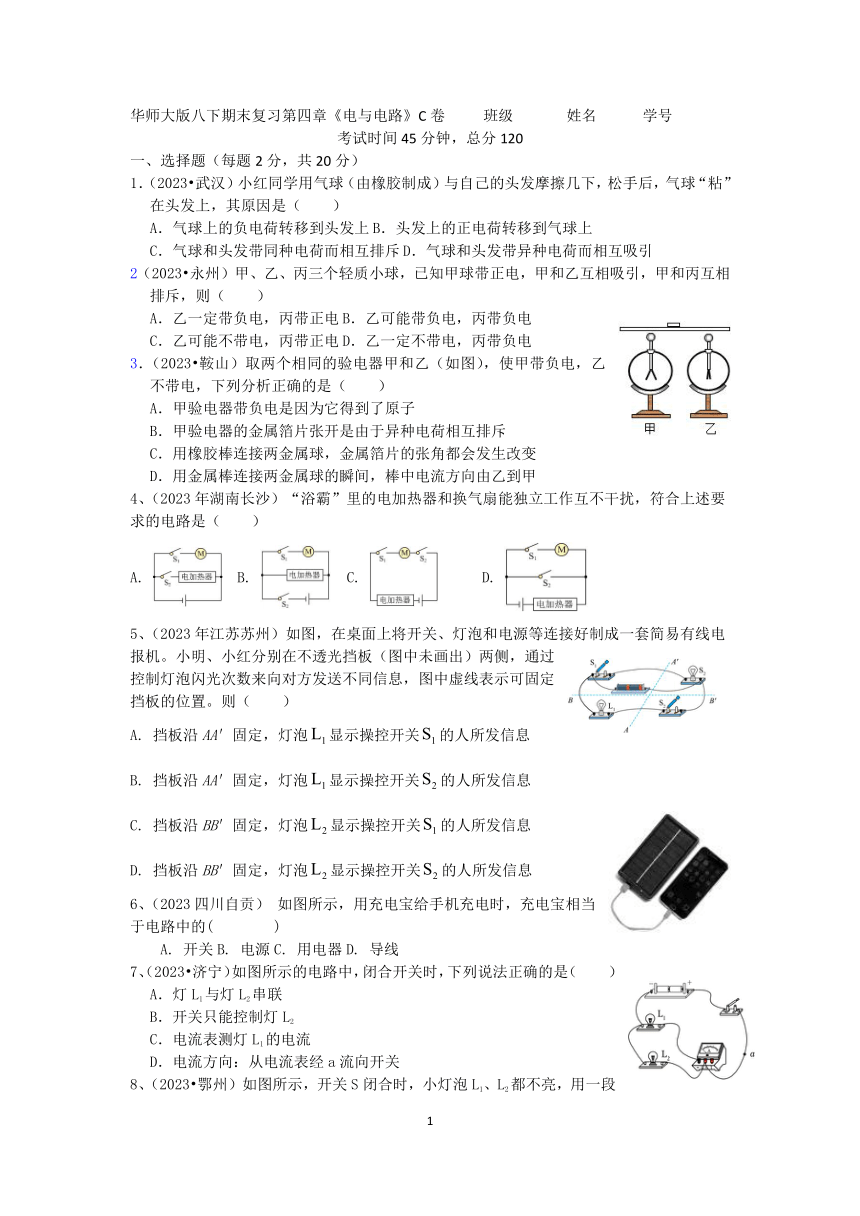

华师大版八下期末复习第四章《电与电路》C卷 班级 姓名 学号
考试时间45分钟，总分120
一、选择题（每题2分，共20分）
1．（2023 武汉）小红同学用气球（由橡胶制成）与自己的头发摩擦几下，松手后，气球“粘”在头发上，其原因是（　　）
A．气球上的负电荷转移到头发上 B．头发上的正电荷转移到气球上
C．气球和头发带同种电荷而相互排斥 D．气球和头发带异种电荷而相互吸引
2（2023 永州）甲、乙、丙三个轻质小球，已知甲球带正电，甲和乙互相吸引，甲和丙互相排斥，则（　　）
A．乙一定带负电，丙带正电 B．乙可能带负电，丙带负电
C．乙可能不带电，丙带正电 D．乙一定不带电，丙带负电
3．（2023 鞍山）取两个相同的验电器甲和乙（如图），使甲带负电，乙不带电，下列分析正确的是（　　）
A．甲验电器带负电是因为它得到了原子
B．甲验电器的金属箔片张开是由于异种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
4、（2023年湖南长沙）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（　　）
A. B. C. D.
5、（2023年江苏苏州）如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（　　）
A. 挡板沿AA＇固定，灯泡显示操控开关的人所发信息
B. 挡板沿AA＇固定，灯泡显示操控开关的人所发信息
C. 挡板沿BB＇固定，灯泡显示操控开关的人所发信息
D. 挡板沿BB＇固定，灯泡显示操控开关的人所发信息
6、（2023四川自贡） 如图所示，用充电宝给手机充电时，充电宝相当于电路中的( )
A. 开关B. 电源C. 用电器D. 导线
7、（2023 济宁）如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．灯L1与灯L2串联
B．开关只能控制灯L2
C．电流表测灯L1的电流
D．电流方向：从电流表经a流向开关

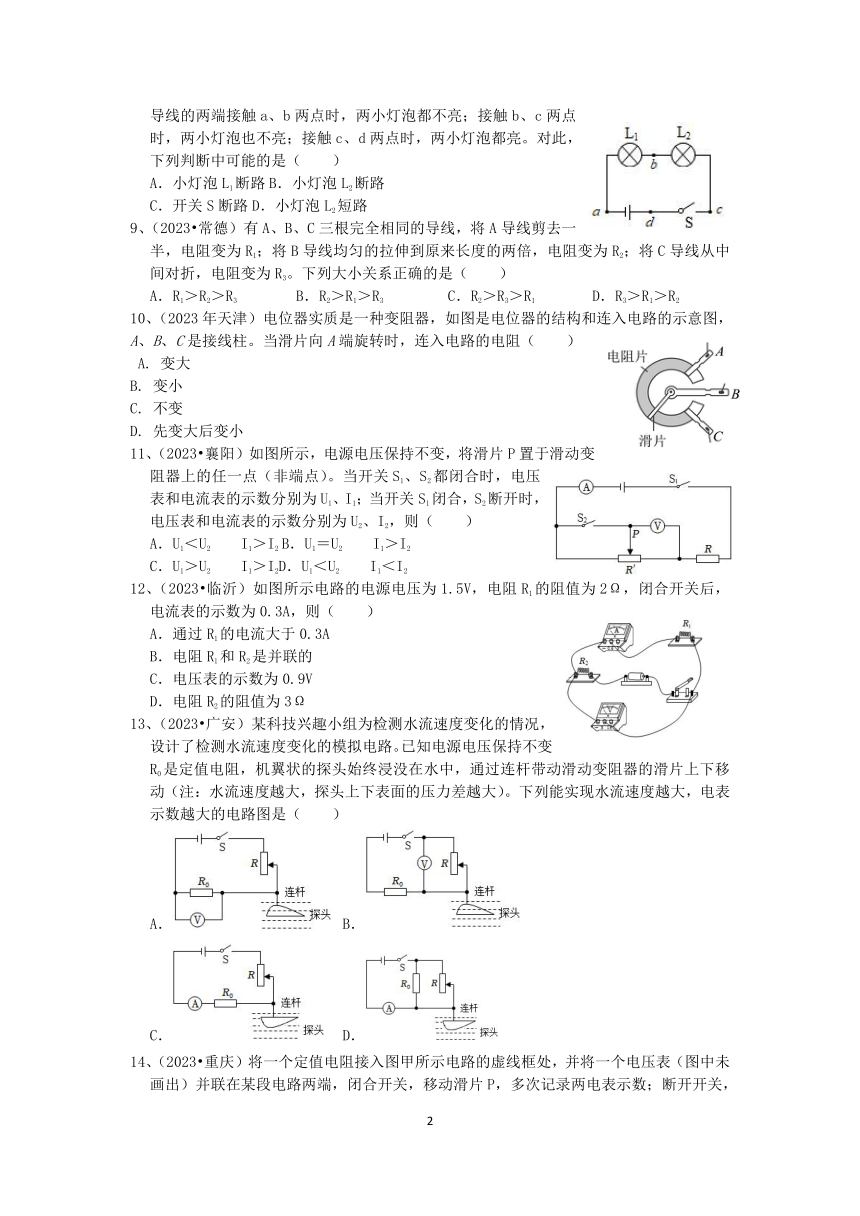

8、（2023 鄂州）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）
A．小灯泡L1断路B．小灯泡L2断路
C．开关S断路D．小灯泡L2短路
9、（2023 常德）有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是（　　）
A．R1＞R2＞R3 B．R2＞R1＞R3 C．R2＞R3＞R1 D．R3＞R1＞R2
10、（2023年天津）电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（　　）
A. 变大
B. 变小
C. 不变
D. 先变大后变小
11、（2023 襄阳）如图所示，电源电压保持不变，将滑片P置于滑动变阻器上的任一点（非端点）。当开关S1、S2都闭合时，电压表和电流表的示数分别为U1、I1；当开关S1闭合，S2断开时，电压表和电流表的示数分别为U2、I2，则（　　）
A．U1＜U2 I1＞I2 B．U1＝U2 I1＞I2
C．U1＞U2 I1＞I2D．U1＜U2 I1＜I2
12、（2023 临沂）如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（　　）
A．通过R1的电流大于0.3A
B．电阻R1和R2是并联的
C．电压表的示数为0.9V
D．电阻R2的阻值为3Ω
13、（2023 广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，R0是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（　　）
A． B．
C． D．

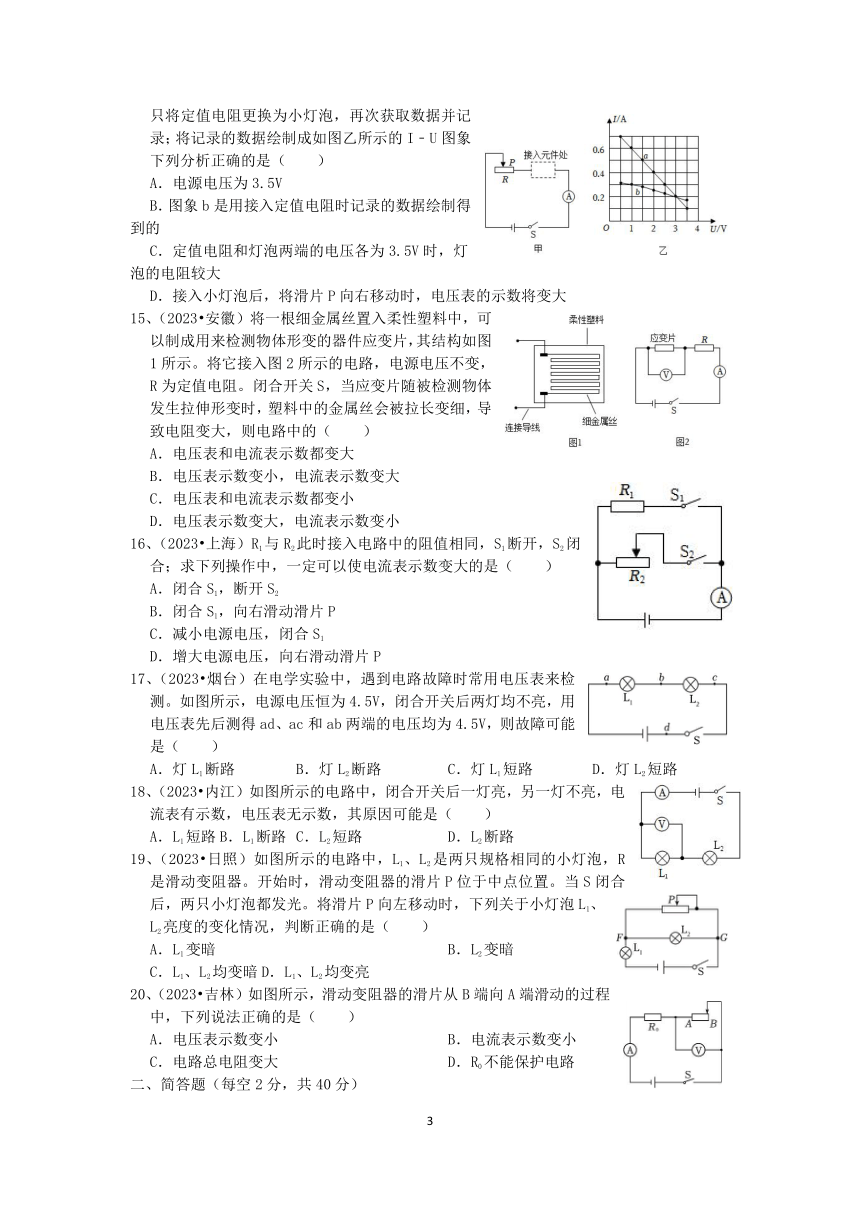

14、（2023 重庆）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I﹣U图象。下列分析正确的是（　　）
A．电源电压为3.5V
B．图象b是用接入定值电阻时记录的数据绘制得到的
C．定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D．接入小灯泡后，将滑片P向右移动时，电压表的示数将变大
15、（2023 安徽）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（　　）
A．电压表和电流表示数都变大
B．电压表示数变小，电流表示数变大
C．电压表和电流表示数都变小
D．电压表示数变大，电流表示数变小
16、（2023 上海）R1与R2此时接入电路中的阻值相同，S1断开，S2闭合；求下列操作中，一定可以使电流表示数变大的是（　　）
A．闭合S1，断开S2
B．闭合S1，向右滑动滑片P
C．减小电源电压，闭合S1
D．增大电源电压，向右滑动滑片P
17、（2023 烟台）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
18、（2023 内江）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（　　）
A．L1短路B．L1断路 C．L2短路 D．L2断路
19、（2023 日照）如图所示的电路中，L1、L2是两只规格相同的小灯泡，R是滑动变阻器。开始时，滑动变阻器的滑片P位于中点位置。当S闭合后，两只小灯泡都发光。将滑片P向左移动时，下列关于小灯泡L1、L2亮度的变化情况，判断正确的是（　　）
A．L1变暗 B．L2变暗
C．L1、L2均变暗D．L1、L2均变亮
20、（2023 吉林）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（　　）
A．电压表示数变小 B．电流表示数变小
C．电路总电阻变大 D．R0不能保护电路
二、简答题（每空2分，共40分）
21、（2023 陕西）将两个与头发摩擦过的气球靠近，发现它们相互排斥，说明它们带上了
　 　（选填“同种”或“异种”）电荷。摩擦起电的实质是 　 　的转移。
22、（2023 广元）甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，乙和丙相互排斥，则丙带 　 　电；通常情况下，金属、石墨、橡胶三种材料中，　 　属于绝缘体。
23、（2023年天津）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡的电流为______A，通过小灯泡的电流为______A。
24、（2023四川达州）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为__________A，通过小灯泡L2的电流为__________A，电压表V的示数为__________V。
25、（2023 淄博）小灯泡的I﹣U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为 　 　V；只闭合开关S1时，电阻R两端的电压为
　 　V。
25 26
26、（2023 扬州）小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化。选用的器材有：3V电源、湿度传感器（其电阻Rs的阻值随相对湿度的增大而减小）、定值电阻R＝2×103Ω、一只电压表（量程为0～3V）等。当相对湿度为40%时，Rs＝1×103Ω，电压表示数为2V，则电压表是并联在 　 　的两端，当电压表示数变大时，教室里相对湿度在 　 　。
27、（2023 安徽）如图所示的电路中，电阻R0＝12Ω。闭合开关S1，将单刀双掷开关S2掷于a端，电压表示数为2.5V；将S2切换到b端，电压表示数为1.5V，则电阻Rx的阻值为 　 　Ω。
28、（2023 乐山）如图所示是两个电阻的电流随电压变化的关系图像，由图中信息可推断R1　 　R2（选填“大于”“等于”或者“小于”）。将它们并联后接入电路，通过R1、R2两个电阻的电流分别为I1、I2，则I1：I2＝　 　。
29、（2023 四川）如图所示，R1＝10Ω，开关闭合后电流表的示数是0.2A，电压表的示数是4V，R2的电阻为 　 　Ω，电源的电压是 　 　V。
30、（2023 广元）如图所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与滑动变阻器R2的滑片P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻R1＝30Ω，滑动变阻器的规格为“100Ω 1A”，电压表的量程为0﹣15V，电流表的量程为0﹣3A。下表为R2接入电路的阻值与被测者身高的对应关系。
身高（cm） 140 145 150 155 160 165 170 175 180 185 190
R2（Ω） 0 10 20 30 40 50 60 70 80 90 100
某同学测得自己的身高为165cm，测量时通过电流表的电流为 　 　A；为保证电路安全工作，此测量仪测量的身高最多不能超过 　 　cm。
三、实验探究题（每空2分，共20分）
31、（2023 宜宾）为测量某待测电阻Rx的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验。
（1）在连接如图乙的电路时，开关S应处于 　 　状态，闭合开关前应将滑动变阻器的滑片置于 　 　（选填“A”或“B”）端；
（2）在如图乙所示的电路中，闭合开关，移动滑片，发现电压表示数为零，电流表有示数，经分析电路连接不完整，具体原因是 　 　，
（3）正确连接电路后，某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻Rx的阻值为 　 　Ω；实验时应多测几组数据，求电阻的平均值，目的是 　 　；
32、（2023 东营）某兴趣小组在“测量小灯泡正常发光时的电阻”实验中，选用器材连接了如图所示的电路，其中电源电压恒为3V，小灯泡的额定电压为2.5V，所用器材均能满足实验需要。
（1）请用笔画线代替导线，完成实物电路的连接，注意导线不能交叉。
（2）该实验中，滑动变阻器除了保护电路，其主要作用是 　 　。
（3）闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电压表指针偏转明显，电流表无示数，则发生的故障可能是小灯泡 　 　（选填“断路”或“被短接”）。
（4）排除电路故障后进行实验，测得小灯泡正常发光时的电流为0.3A。则小灯泡此时的电阻为 　 　Ω。（结果保留一位小数）
（5）实验中发现，当电压表示数为0.9V时，小灯泡刚好微微发光，你认为此时小灯泡的电阻比它正常发光时的电阻要 　（选填“大”或“小”）。
四、分析计算题（每题10分，共20分）
33、（2023 苏州）如图甲，R1阻值为20Ω，图乙为小灯泡L的U﹣I图像。闭合开关S、S1，断开S2，电流表示数为0.4A，再闭合开关S2，电流表示数变为0.6A。求：
34、（2023 烟台）在实践活动中，物理小组计划制作一个水位显示仪，用电流表或电压表来显示蓄水池水位的高低。小组选用了电压恒为6V的电源、最大阻值为20Ω的均匀弧形电阻片R、多个定值电阻、量程为0～0.6A的电流表、量程为0～3V的电压表以及滑杆、细杆、浮子等器材。设计要求是：①电流表或电压表示数越大，表示水位越高。②当滑片滑动到电阻片的一端时，电流表或电压表示数要恰好达到满偏（量程的最大值），指针位置表示蓄水池规定的最高水位；当滑片滑动到电阻片的另一端时，电流表或电压表指针所指位置表示规定的最低水位。
小明利用电流表设计了一个符合要求的装置，其中滑片P与滑杆连接，滑杆可绕固定轴O转动，另一端通过轻质细杆连接一个浮子，如图甲所示。求：
（1）当水位最高时，滑片应该滑到a端还是b端？小明选用的定值电阻R0的阻值为多少？
（2）当水位最低时，电流表的示数为多少？
（3）另一个同学想用电压表显示水位高低，他拆下装置中的电流表，将电压表连接到电路中，如图乙所示。请分析说明他的设计是否符合要求？如果符合，说明理由；如果不符合，提出能够达到设计要求的具体改进方法。
参考答案：
1-5：DCDAB 6-10：BCCBB 11-15：CDACD 16-20：BAABA
21、　同种　，　电子　。
22、正；橡胶
23、0.2 0.3
24、0.2 0.34 3
25、2.5；1。
26、R；变大。
27、8。
28、小于；2：1。
29、　20　Ω， 　6　V。
30、0.25；185。
31、（1）　断开　 　B　；
（2）　电压表没有接入电路　，；
（3）　5　Ω； 　减小误差　；
32、（1）见解答图；（2）改变灯泡两端电压；（3）断路；（4）8.3；（5）小。
；
四、分析计算题（每题10分，共20分）
33、（1）电源电压8V；
（2）R2的阻值是40Ω；
34、（1）当水位最高时，滑片应该滑到b端，小明选用的定值电阻R0的阻值为10Ω；
（2）当水位最低时，电流表的示数为0.2A；
（3）图乙不符合要求，改进方法为：在电路中串联一个阻值为10Ω的电阻R1，并把电压表并联在定值电阻R0（或R1）两端。
