中小学教育资源及组卷应用平台

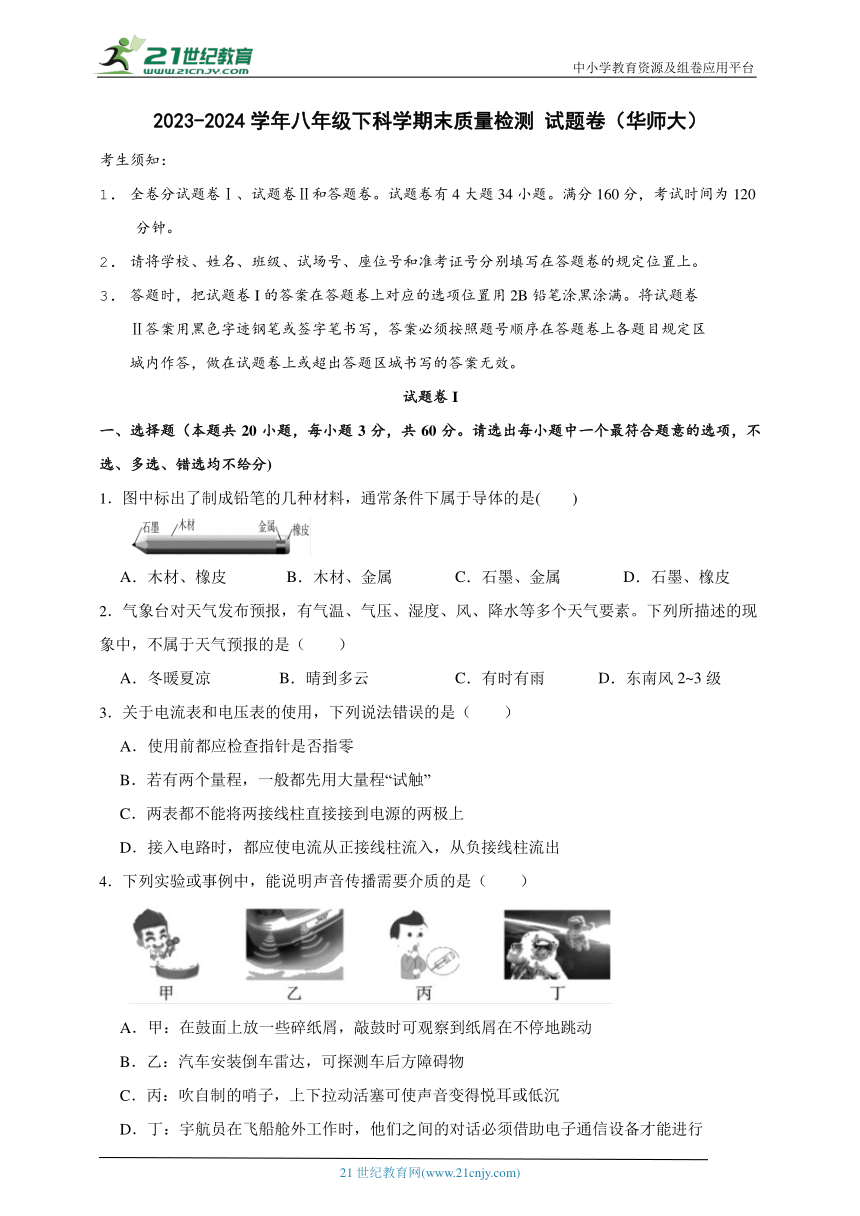

2023-2024学年八年级下科学期末质量检测 试题卷（华师大）
考生须知：
1. 全卷分试题卷Ⅰ、试题卷Ⅱ和答题卷。试题卷有4大题34小题。满分160分，考试时间为120分钟。
2. 请将学校、姓名、班级、试场号、座位号和准考证号分别填写在答题卷的规定位置上。
3. 答题时，把试题卷I的答案在答题卷上对应的选项位置用2B铅笔涂黑涂满。将试题卷
Ⅱ答案用黑色字迹钢笔或签字笔书写，答案必须按照题号顺序在答题卷上各题目规定区
城内作答，做在试题卷上或超出答题区城书写的答案无效。
试题卷I
一、选择题（本题共20小题，每小题3分，共60分。请选出每小题中一个最符合题意的选项，不选、多选、错选均不给分)
1．图中标出了制成铅笔的几种材料，通常条件下属于导体的是(　　)
A．木材、橡皮 B．木材、金属 C．石墨、金属 D．石墨、橡皮
2．气象台对天气发布预报，有气温、气压、湿度、风、降水等多个天气要素。下列所描述的现象中，不属于天气预报的是（　　）
A．冬暖夏凉 B．晴到多云 C．有时有雨 D．东南风2~3级
3．关于电流表和电压表的使用，下列说法错误的是（　　）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4．下列实验或事例中，能说明声音传播需要介质的是（　　）
A．甲：在鼓面上放一些碎纸屑，敲鼓时可观察到纸屑在不停地跳动
B．乙：汽车安装倒车雷达，可探测车后方障碍物
C．丙：吹自制的哨子，上下拉动活塞可使声音变得悦耳或低沉
D．丁：宇航员在飞船舱外工作时，他们之间的对话必须借助电子通信设备才能进行

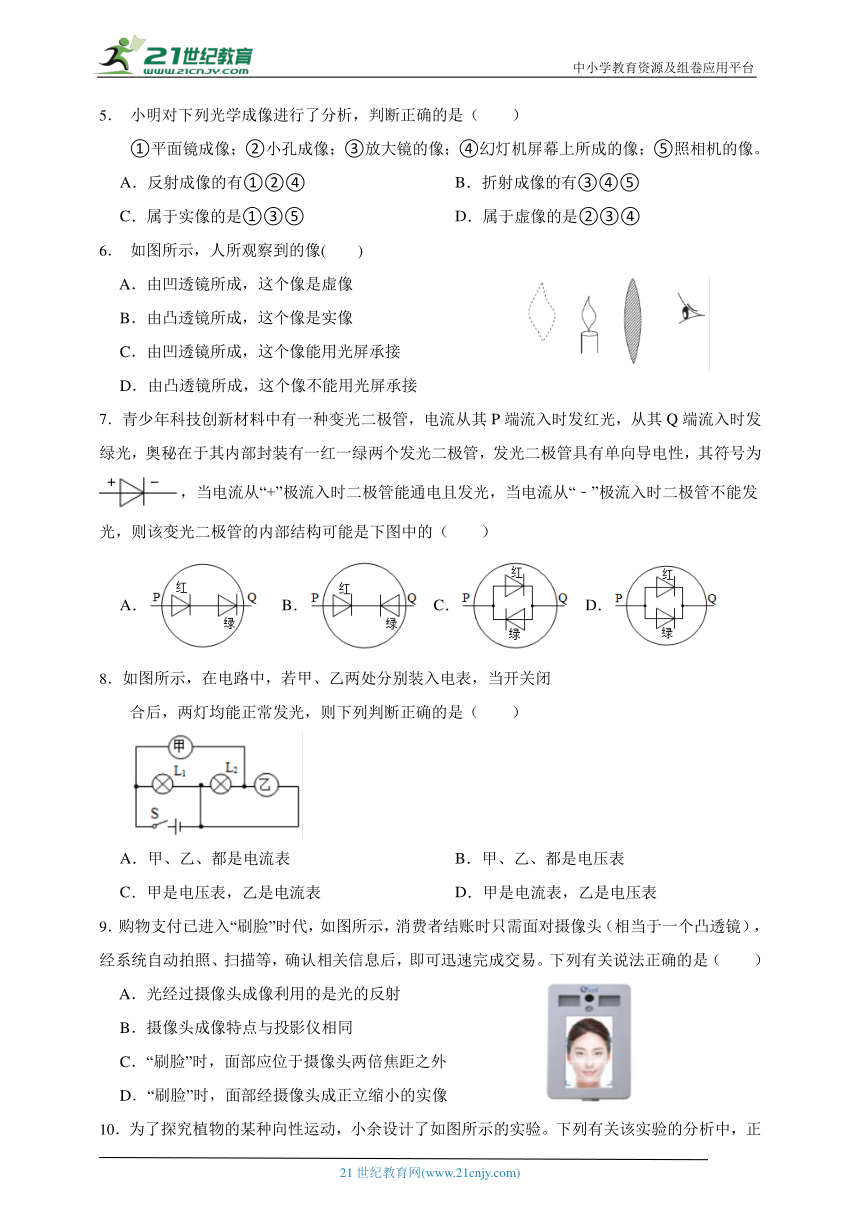

5． 小明对下列光学成像进行了分析，判断正确的是（　　）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A．反射成像的有①②④ B．折射成像的有③④⑤
C．属于实像的是①③⑤ D．属于虚像的是②③④
6． 如图所示，人所观察到的像(　　)
A．由凹透镜所成，这个像是虚像
B．由凸透镜所成，这个像是实像
C．由凹透镜所成，这个像能用光屏承接
D．由凸透镜所成，这个像不能用光屏承接
7．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（　　）
A． B． C． D．
8．如图所示，在电路中，若甲、乙两处分别装入电表，当开关闭
合后，两灯均能正常发光，则下列判断正确的是（　　）
A．甲、乙、都是电流表 B．甲、乙、都是电压表
C．甲是电压表，乙是电流表 D．甲是电流表，乙是电压表
9．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（　　）
A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立缩小的实像
10．为了探究植物的某种向性运动，小余设计了如图所示的实验。下列有关该实验的分析中，正确的是（　　）
A．实验目的：探究植物的向地性
B．实验设计：该实验设置水为变量
C．实验观察：观察并记录植物的茎生长的方向
D．实验结论：可用来解释“植物为什么会向光生长”
11．如图所示，描述了成语“杯弓蛇影”的故事情景：挂在墙上的弓映在酒杯里，
酒客以为杯里有蛇。从物理学的角度看，下列关于“蛇影”的说法正确的是（　　）
A．“蛇影”是光反射形成的
B．“蛇影”是光沿直线传播形成的
C．“蛇影”是光折射形成的
D．“蛇影”是实像
12．淮安市内严查电动车驾乘人员不戴头盔的现象，“一盔一带，安全常在”，小明想制作一款智能头盔，从而方便提醒人们出行戴头盔。平时将头盔锁在前篓里，先转动钥匙并取出头盔戴上（相当于闭合S1），再转动电动车钥匙（相当于闭合S2），车才能正常启动，图路中符合要求的是（　　）
A． B．
C． D．
13． 如图所示，东南亚地区生活着一种射水鱼，它发现水面上的小昆虫后，能从口中快速喷出一束水柱，将昆虫击落水中，实现捕食。下列光路图能表示射水鱼观察水面上小昆虫的是（　　）
A． B．
C． D．
14．下表是小科运用所学知识对患者的症状进行分析。你认为分析错误的是（　　）
选项 患者的症状 分析
A 呼吸和心跳正常的昏迷植物人 病人的脑干没有受到损伤
B 身体矮小、智力低下 幼年时甲状腺激素分泌不足
C 假性近视 用眼过度，晶状体凸度过大
D 身体逐渐消瘦，情绪容易激动 生长激素分泌过多
A．A B．B C．C D．D
15．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是 （　　）
A．灯泡L1短路 B．灯泡L1开路 C．灯泡L2短路 D．灯泡L2开路
16．如图所示为”磁悬浮抗震屋”，其在房屋的基座上增加了磁悬浮设备，当地震来临时，在短时间内房屋就会自动脱离地面悬浮在空中从而减小危害。据此分析房屋悬浮的磁感线分布情况为
A． B． C． D．

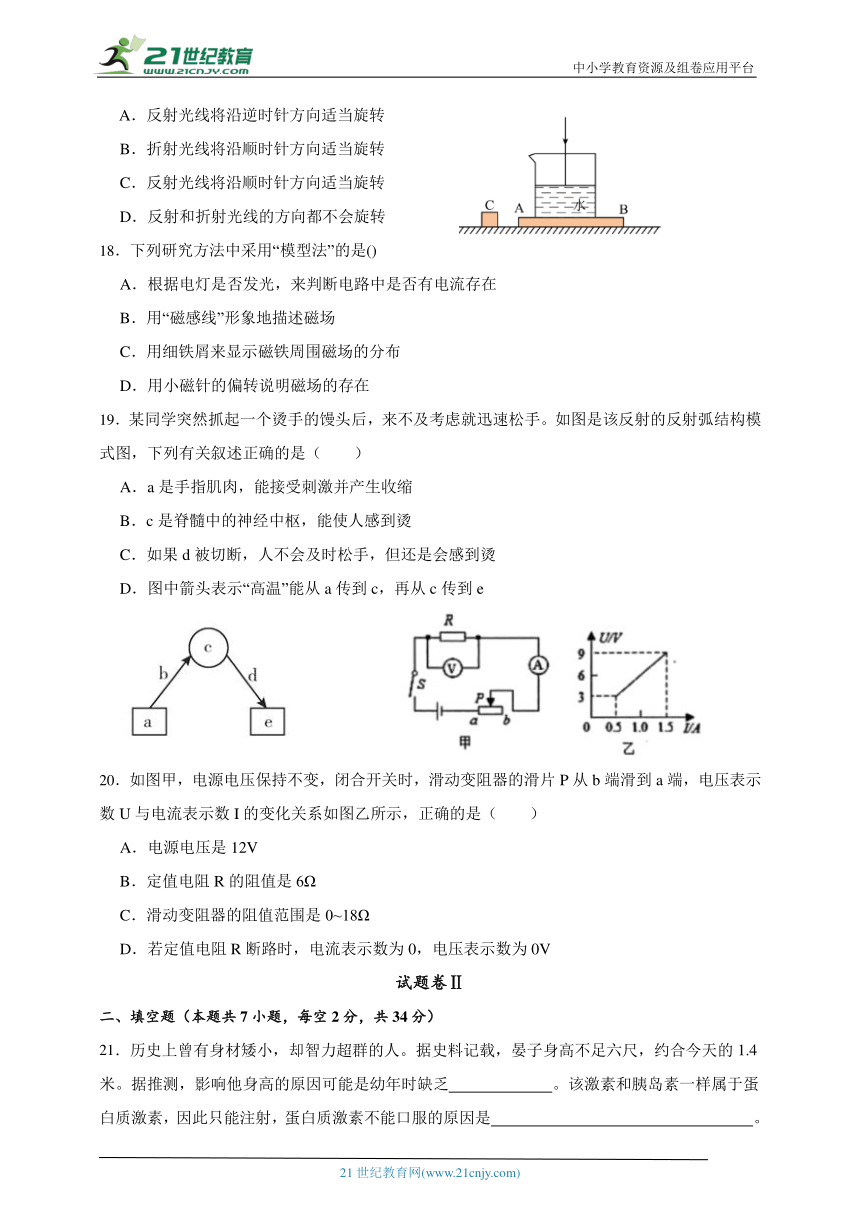

17． 一柱形玻璃容器里盛有适量的水，静置在水平桌面上的规则木板 AB 上，一束光线竖直向下照射在水面上，若在A端下方垫一个小正方体C，使木板倾斜适当的角度后，则（　　）
A．反射光线将沿逆时针方向适当旋转
B．折射光线将沿顺时针方向适当旋转
C．反射光线将沿顺时针方向适当旋转
D．反射和折射光线的方向都不会旋转
18．下列研究方法中采用“模型法”的是()
A．根据电灯是否发光，来判断电路中是否有电流存在
B．用“磁感线”形象地描述磁场
C．用细铁屑来显示磁铁周围磁场的分布
D．用小磁针的偏转说明磁场的存在
19．某同学突然抓起一个烫手的馒头后，来不及考虑就迅速松手。如图是该反射的反射弧结构模式图，下列有关叙述正确的是（　　）
A．a是手指肌肉，能接受刺激并产生收缩
B．c是脊髓中的神经中枢，能使人感到烫
C．如果d被切断，人不会及时松手，但还是会感到烫
D．图中箭头表示“高温”能从a传到c，再从c传到e
20．如图甲，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，正确的是（　　）
A．电源电压是12V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0~18Ω
D．若定值电阻R断路时，电流表示数为0，电压表示数为0V
试题卷Ⅱ
二、填空题（本题共7小题，每空2分，共34分）
21．历史上曾有身材矮小，却智力超群的人。据史料记载，晏子身高不足六尺，约合今天的1.4米。据推测，影响他身高的原因可能是幼年时缺乏　 　。该激素和胰岛素一样属于蛋白质激素，因此只能注射，蛋白质激素不能口服的原因是　 　。
22．如图所示是奥斯特实验：
（1）比较图甲中的　 　(填序号)两个实验，可以得出通电导线周围存在磁场。要显示该磁场的分布，可以借助　 　。
（2）图乙中能描述通电直导线上某点的磁场分布情况的是　 　(填字母)。
23．在干燥的冬天，我们常常会碰到这种现象：见面握手时，手指刚一接触到对方，由于静电会产生“麻”的感觉。这种“麻”的感觉形成于　 　(选填“大脑”“小脑”或“脑干”)；为了预防静电现象造成的危害，下列措施中，无法有效去除静电的是　 　。
A．室内用加湿器加湿 B．穿棉质衣物
C．勤洗手、洗澡 D．用手触摸木制桌子
24．小科制作了一个利用电压表测物体重力的装置，它能在电压表上读出所放物体重力的大小，如图。
（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将　 　（填“增大”、“减小”或“不变”）。
（2）一段时间后，在秤盘放1牛重的钩码时，电压表读数比1牛大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象是由于 引起的（填字母）。
A．R1短路 B．R1断路 C．R2短路 D．R2断路
25．如图所示是一种反射式路灯，灯发出的光不是直接照射到路面，而是经过灯上方粗糙的反射板反射后照亮路面。
（1）光在反射板表面发生了　 　(填“镜面反射”或“漫反射”)。
（2）如果把反射板换成平面镜，当黑夜灯亮时，地面，上会有灯罩的影子，因为光在同一种均匀介质中沿　 　传播。
26．项目学习小组利用气敏电阻自制一个烟雾浓度检测仪，气敏元件R的阻值随气体浓度的增大而减小。如图是小曙设计的电路图，R0为定值电阻。
（1）闭合开关S，观察到电流表无示数，电压表有示数，则电路故障可能是　 　；
（2）排除故障后，当烟雾浓度变大时，电流表示数　 　(选填“增大”“减小”或“不变”，下同)；电压表示数　 　。
27．磁控防盗装置都装有干簧管，它在电路中起到开关的作用。干簧管由两个磁簧片和玻璃管组成，磁簧片的触点在弹力的作用下处于断开状态。当磁体靠近干簧管时（如图乙所示）磁簧片被磁化，触点连接。
（1）磁化后，能长期保持磁性的物质叫硬磁体，不能长期保持磁性的物质叫软磁体。干簧管的磁簧片材料应该选用　 　（填软磁体或硬磁体）。
（2）图丙是门上磁控防盗装置的设计图，装置内有一个竖直放置的干簧管，其内部简化电路如图丁所示：在门框上安装有条形磁铁。当盗贼打开门时该装置能实现电铃报警。
①在图丁的电路中，电阻起到了　 　的作用。
②说明门在关闭时，电铃不响的原因：　 　。
三、实验探究题（本题共3小题，每空3分，共36分）
28．在“探究电磁铁磁性强弱与电流大小关系”的实验中，小明用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最右端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中；
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中；
③仿照步骤②再进行两次实验。
实验次数 1 2 3
F0/N 0.9 0.9 0.9
I/A 0.34 0.40 0.44
F/N 0.84 0.82 0.81
（1）实验中小明是通过　 　来判定电磁铁磁性强弱的。
（2）闭合开关S后，电磁铁下端的磁极为　 　(选填“N”或“S”)极。
（3）由表中数据可以得出的实验结论是：　 　。
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到　 　的作用。
29．如图甲所示是小科同学探究“光的反射规律”的实验装置。平面镜平放在水平桌面上，白色硬纸板垂直立在平镜面上。
（1）小科让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角和入射角大小。改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是　 　(选填字母)。
A.光沿直线传播 B.反射角等于入射角 C.平面镜成像的特点
②白色硬纸板在实验中的作用是　 　(写出一条即可)。
（2）实验过程中若将纸板倾斜使它与平面镜不垂直，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光　 　(选填“在”或“不在”)纸板这一平面内。此时通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是　 　(选填序号)。
30．小宁同学利用如图甲的电路探究“电流与电阻的关系”。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的阻值为0~50Ω．
（1）图乙实物电路中存在连线错误，只需要改动一根导线，请把接错的那根导线打上“×”：再画出正确的连线(导线不允许交叉)。电路改正以后，闭合开关前应将滑动变阻器滑片调至最右端。
（2）实验中将5Ω的定值电阻更换为10Ω的定值电阻后闭合开关，应将滑动变阻器滑片向
　 　(填“左”或“右”)适当滑动，使电压表示数恢复到原来的值。
（3）小宁完成五次实验后，根据所得数据画出电流与电阻关系的图像如图丙，且实验中各电路元件完好，读数记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片，该次实验连入的是阻值为　 　Ω的定值电阻。
（4）为了将所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持　 　V不变。
四、解答题（本题共3小题，每空2分，共30分）
31．2022年北京冬奥会上，中国短道速滑队荣获多枚金牌，如图是短道速滑运动员们在进行紧张的比赛。
（1）开赛时，运动员应枪声起跑，这种反射属于　 　 (填“条件反射”或“非条件反射”)。其感受器是耳中的　 　。
（2）运动员在比赛过程中，维持动作协调，保持身体平衡的神经结构是脑中的　 　，同时通过　 　的共同调节， 身体的体温始终保持稳定。
32．如图所示，某同学自制的水凸透镜可以用拉推注射器活塞的方法改变焦距，向右拉活塞可以增大焦距，向左推活塞可以减小焦距。
（1）该同学完成如图凸透镜成像的实验，并在光屏上得到了一个清新、倒立、　 　的实像。
（2）保持光屏、水凸透镜的位置不变，将蜡烛向右移动5cm，为了再次得到一个清晰的像，应 　 　（填“向左推”或“向右推”）活塞。
（3）眼球中的晶状体类似于水凸透镜，当眼睛看远处或近处物体时，晶状体在人体　 的调节下通过睫状肌改变焦距，从而既能看清近处物体，也能看清远处物体，在　 形成视觉。（填“视网膜”或“大脑皮层”）
33．如图甲所示，电源电压保持不变，电阻R3的阻值为20Ω。仅闭合开关S1，当滑动变阻器的滑片P从一端滑到另一端的过程中，两块电压表的示数与电流表示数的关系图像如图乙所示。求：
（1）电源电压U总的大小
（2）图乙A点对应的纵坐标UA
（3）滑动变阻器的最大电阻R2max
（4）任意闭合开关，并移动划片P的位置，电流表的最大示数Imax
34．小滨利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图甲所示。已知压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
回答下列问题：
（1）车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请判断灯　 　(填 “L1”或“L2”)是红灯。
（2）某水平公路桥禁止质量大于或等于20t的车辆通行，用此装置报警，R的阻值应调节为多少？(g=10Nkg，要求写出计算过程)
（3）如果要求禁止质量更小的车辆通行，应该如何改动报警装置的控制电路？(写出一种方法即可)
答案解析部分
1．【答案】C
2．【答案】A
【解析】【分析】 天气： 天气是一定区域短时段内的大气状态(如冷暖、风雨、干湿、阴晴等)及其变化的总称。 气候：气候是长时间内气象要素和天气现象的平均或统计状态，时间尺度为月、季、年、数年到数百年以上。
【解答】A. 冬暖夏凉指的是气候，不属于天气，A正确
B. 晴到多云是属于天气，B错误
C. 有时有雨是属于天气，C错误
D. 风力是属于天气，D错误
故答案为：A
3．【答案】C
【解析】【分析】根据电压表和电流表的使用规范分析判断。
【解答】A.使用前都应检查指针是否指零，故A正确不合题意；
B.若有两个量程，一般都先用大量程“试触”，故B正确不合题意；
C.电压表可以将两接线柱直接接到电源的两极上，故C错误符合题意；
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出，故D正确不合题意。
故选C。
4．【答案】D
5．【答案】B
6．【答案】D
7．【答案】C
8．【答案】D
9．【答案】C
【解析】【分析】凸透镜在成像的时候，u>2f，成倒立缩小的实像，2f>v>f；u=2f，成倒立等大的实像，v=2f；2f>u>f，成倒立放大的实像，v>2f；u【解答】“刷脸”时，摄像头所成的像是倒立缩小的实像，是通过光的折射形成的，成像特点与照相机相同，面部应位于摄像头2倍焦距以外，故ABD错误，C正确。
故答案为：C。
10．【答案】B
【解析】【分析】植物对外界刺激做出反应的过程叫做植物的应激性；植物的应激性包括向性运动和感性运动；向性运动中刺激方向和运动方向一致，如向水性，向光性，向肥性，向地性等；感性运动中运动方向阈刺激方向无关，具有可逆性；
【解答】A. 实验目的：探究植物的向水性，A错误；
B. 实验设计：该实验设置水为变量 ，B正确；
C. 实验观察：观察并记录植物的根生长的方向，C错误；
D.实验结论：可用来解释“植物为什么会向水生长”，D错误；
故答案为：B.
11．【答案】A
【解析】【分析】挂在墙上的弓映在酒杯里，酒客以为杯里有蛇，在物理上可以用平面镜成像的原理来进行解释，而平面镜成像是光的反射形成的，成的是虚像，据此解答。
【解答】杯弓蛇影是光的反射形成的，故A正确，BC错误，成的是虚像，故D错误。
故答案为：A。
12．【答案】A
【解析】【分析】根据题意分析两个开关的连接方式、电动机的连接方式，然后选出正确的电路图。
【解答】根据题意可知，只有两个开关都闭合时，电动机才能正常启动，所以两个开关串联，然后与电动机串联在电路中，A符合题意，BCD不符合题意。
故答案为：A。
13．【答案】D
【解析】【分析】光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，完成折射光路图。
【解答】射水鱼在水中看到水面上方落的昆虫等猎物，是因为水面上方的昆虫等猎物“发出”的光射向水面，发生折射，再进入射水鱼的眼睛中，因此光的传播路线是由空气→水中。根据光的折射定律可知，光从空气中斜射入水中时，折射光线向法线偏折，折射角小于入射角，故ABC错误，D正确。
故答案为：D。
14．【答案】D
【解析】【分析】A.脑干是生命中枢；
B.幼年甲状腺激素分泌不足导致呆小症；
C.凸度过大，使晶状体折射能力变强，易近视；
D.生长激素分泌过度导致指端肥大症。
【解答】A.脑干是生命中枢，控制心跳和呼吸；
B.身材矮小，智力低下为呆小症；
C. 晶状体凸度过大为近视；
D. 身体逐渐消瘦，情绪容易激动甲状腺激素分泌过多。
故答案为：D
15．【答案】B
【解析】【分析】由图可知，两灯串联，两个灯泡都不亮，电流表无示数，说明电路中有断路现象；根据电压表示数分析电路故障的原因。
【解答】由图可知，两灯串联，电压表测量L1两端的电压；
闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因可能是L1开路。
故答案为：B。
16．【答案】A
【解析】【分析】在磁体外部，磁感线总是从N极出来，回到S极，结合磁极之间的相互作用规律分析判断。
【解答】当房屋悬浮在空中时，它受到向下的重力和向上的排斥力。根据“同名磁极相互排斥”可知，房屋底部和地面应该为同名磁极，故C、D错误；
磁感线从N极出来，回到S极，故A正确，而B错误。
故选A。
17．【答案】D
【解析】【分析】光的反射定律的内容：反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。
当光线从一种透明介质垂直射入另一种透明介质时，传播方向不变。
【解答】在A端下方垫一个正方体C，使木板倾斜一个小的角度，但水面总是水平的，所以入射光线与水面垂直，故反射光线和折射光线的方向都不变，故D正确。
故答案为：D。
18．【答案】B
【解析】【分析】解决此题要知道常用的物理学研究方法有：等效法、模型法、比较法、分类法、类比法、控制变量法、转换法等。
【解答】A、根据电灯是否发光，来判定电路中是否有电流存在，是转换法。故A不符合题意。
B、用“磁感线”形象地描述磁场，是模型法。故B符合题意。
C、比较条形磁体与蹄形磁体的磁感线形状，找出磁场的分布特点，运用的是比较法。故C不符合题意。
D、用小磁针的偏转说明磁场的存在，运用的是转换法。故D不符合题意。
故答案为：B。
19．【答案】C
【解析】【分析】缩手反射是生来就有的一种简单的反射，是由大脑皮层以下的神经中枢参与完成的，缩手反射中枢位于脊髓中，图中为缩手反射，而图中结构名称a是感受器，b是传入神经，c是神经中枢，d是传出神经，e是效应器 。
【解答】 A、a是感受器，感受器接受刺激并产生神经冲动，A不符合题意；
B、缩手反射是简单反射，完成该反射的神经中枢位于脊髓，神经冲动可以通过脊髓传到大脑的感觉中枢，产生感觉， B不符合题意；
C、c至e的传导神经纤维被切断，反射弧不完整，神经冲动就不能由传出神经传到效应器，效应器就无法做出反应，即反射活动不能进行，但是神经冲动仍然可以通过脊髓传到大脑的感觉中枢，产生感觉，C符合题意；
D、图中箭头传导的是神经冲动，而不是高温，D不符合题意。
故答案为：C
20．【答案】B
【解析】【分析】（1）当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源的电压，根据欧姆定律求出定值电阻R的阻值；
（2）当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，根据图象读出电路中的最小电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出滑动变阻器的最大阻值；滑动变阻器连入电路中的阻值最小时，电路中的电流最大，根据图象中的最大电流和对应电压值求出滑动变阻器连入电路的最小阻值；
（3）当定值电阻R断路时，则串联电路断路，电压表相当于串联在电路中，测量电源电压。
【解答】ABC.由电路图可知，当滑片P位于a端时，电路为R的简单电路，电压表测电源的电压，电流表测电路中的电流，且此时电路中的电流最大，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V，故A错误；
由可得，定值电阻R的阻值：，故B正确；
当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，此时电路中的电流最小，
由图象可知，电路中的最小电流I'=0.5A，
则电路中的总电阻：，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器的最大阻值：
R滑大=R总-R=18Ω-6Ω=12Ω，
则滑动变阻器的阻值范围是0～12Ω，故C错误；
D.当定值电阻R断路时，则串联电路断路，电流表示数为0，此时电压表串联在电路中，相当于测量电源电压，其示数为9V，故D错误。
故答案为：B。
21．【答案】生长激素；蛋白质(激素)在消化道里会被分解成氨基酸
【解析】【分析】1.生长激素的调节有密切关系，人体生长发育的速度与血液中的生长激素的含量是一致的，若幼年生长激素分泌不足，会患侏儒症；幼年生长激素分泌过多，会患巨人症；成年生长激素分泌过多易患肢端肥大症。
2.食物中的蛋白质在胃部胃液的作用下初步分解，最后在小肠肠液和胰液的作用下被彻底分解为氨基酸。所以参与蛋白质消化的消化液有胃液、胰液、肠液。
【解答】据史料记载，晏子身高不足六尺，约合今天的1.4米。据推测，影响他身高的原因可能是幼年时缺乏生长激素。
蛋白质在胃部胃液的作用下初步分解，最后在小肠肠液和胰液的作用下被彻底分解为氨基酸。因此蛋白质激素只能注射，不能口服。
22．【答案】（1）①②；细铁屑(或多 枚小磁针)
（2）C
【解析】【分析】 安培定则，也叫右手螺旋定则，是表示电流和电流激发磁场的磁感线方向间关系的定则。通电直导线中的安培定则（安培定则一）：用右手握住通电直导线，让大拇指指向直导线中电流方向，那么四指指向就是通电导线周围磁场的方向；通电螺线管中的安培定则（安培定则二）：用右手握住通电螺线管，让四指指向电流的方向，那么大拇指所指的那一端是通电螺线管的N极。
【解答】（1） 比较图甲中的①②两个实验，可以得出通电导线周围存在磁场。要显示该磁场的分布，可以借助细铁屑(或多枚小磁针)；
（2）通电直导线中的安培定则（安培定则一）：用右手握住通电直导线，让大拇指指向直导线中电流方向，那么四指指向就是通电导线周围磁场的方向； 图乙中能描述通电直导线上某点的磁场分布情况的是 C；
故答案为：（1）①②、细铁屑(或多枚小磁针)（2）C
23．【答案】大脑；D
【解析】【分析】脑分为大脑、小脑和脑干；大脑是各种感觉形成的中枢；小脑控制身体的平衡和动作的协调；脑干是呼吸和血液循环的控制中枢；用摩擦的方法使两个不同的物体带电的现象，叫摩擦起电（或两种不同的物体相互摩擦后，一种物体带正电，另一种物体带负电的现象）。摩擦过的物体具有吸引轻小物体的性质，这就是摩擦起电的现象。其实质是电荷的转移。
【解答】所有的感觉都在大脑中形成，所以这种“麻”的感觉形成于大脑；用摩擦的方法使两个不同的物体带电的现象，叫摩擦起电（或两种不同的物体相互摩擦后，一种物体带正电，另一种物体带负电的现象）。为了预防静电现象造成的危害，下列措施中，无法有效去除静电的是D；
故答案为：大脑；D
24．【答案】（1）增大
（2）A
【解析】【分析】此电路为R1和R2始终串联在一起，电路中的电流大小不发生变化，电压表测的是Pa两端的电压。
【解答】（1） 秤盘上所放钩码个数增多时 ，电压表所并联的电阻增大，故其示数增大；
（2）电压表示数偏大的原因为其获得的电压过多，故R1短路时出现这种情形。
25．【答案】（1）漫反射
（2）直线
【解析】【分析】（1）光在粗糙不平的表面上发生漫反射，反射光线射向四面八方，照射范围大但是亮度弱；光在光滑平整的表面上发生镜面反射，反射光线集中在某一范围内，照射范围小但是亮度大。
（2）根据光沿直线传播的知识解答。
【解答】（1）反射板表面粗糙不平，则光在反射板表面发生了漫反射。
（2）如果把反射板换成平面镜，当黑夜灯亮时，地面，上会有灯罩的影子，因为光在同一种均匀介质中沿直线传播。
26．【答案】（1）R0断路
（2）增大；增大
【解析】【分析】（1）根据图片可知，当定值电阻R0断路时，电压表串联在电路中。此时电压表测电源电压，它的示数接近电源电压。由于电压表的内阻很大，因此电流表几乎无示数。
（2）当烟雾浓度增大时，确定气敏元件的阻值变化，根据“电流与电阻的反比关系”确定电流表的示数变化，根据U=IR分析电压表的示数变化。
【解答】（1）闭合开关S，观察到电流表无示数，电压表有示数，则电路故障可能是R0断路；
（2）当烟雾浓度变大时，气敏电阻R的阻值减小，则总电阻减小，根据可知，总电流增大，即电流表的示数增大。根据U=IR可知，R0两端的电压增大，即电压表的示数增大。
27．【答案】（1）软磁铁
（2）保护电路；见解析
【解析】【分析】（1）根据题目描述分析干簧管的磁簧片是否需要保持磁性即可；
（2）①根据丁图可知，当门关闭时，干簧管被磁化而接通，从而将电铃短路。如果没有定值电阻的存在，那么此时电路会被烧毁，据此分析电阻的作用；
②根据①中的分析解答。
【解答】（1）根据题目描述可知，干簧管靠近磁体时被磁化，两个簧片接触；当磁体远离时，磁性消失，此时两个簧片分离，即它们不需要保持磁性，那么应该为软磁铁。
（2）①在图丁的电路中，电阻起到了保护电路的作用。
②说明门在关闭时，电铃不响的原因：干簧管被磁化后簧片接触，将电铃短路。
28．【答案】（1）电子测力计示数
（2）N
（3）线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性越强
（4）改变电流大小
【解析】【分析】（1）电磁铁的磁场越强，对下面软铁的吸引力越大，则软铁对电子测力计的压力越小，此时测力计的示数越小；
（2）根据安培定则判断电磁铁的磁极方向；
（3）根据电子测力计的示数判断磁场强弱，根据表格确定磁场强弱与电流大小的关系；
（4）滑动变阻器通过改变接入电路里电阻线的长度来改变阻值，从而改变电压和电流。
【解答】（1）实验中小明是通过电子测力计示数来判定电磁铁磁性强弱的。
（2）根据图片可知，线圈上电流方向向右。右手握住螺线管，完全的四指指尖向右，此时大拇指指向上面，则上端为电磁铁的N极，下端为电磁铁的S极。
（3）根据表格数据可知，当电流越大时，电子测力计的示数越小，那么得到结论：线圈匝数一定时，通过电磁铁的电流越大，电磁铁磁性越强。
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到改变电流大小的作用。
29．【答案】（1）B；显示光路
（2）不在；③
【解析】【分析】（1）①根据题目的描述，分析实验中改变的量，这就是要探究的内容；
②纸板表面粗糙不同，光线照在纸板表面发生漫反射，于是我们可以借助纸板看到光的路径。
（2）反射光线、法线和入射光线所在的平面与平面镜垂直，如果纸板在这个平面内，那么三条线都能看到；否则，就不能看到反射光线。哪个图中只有入射光线，没有反射光线，哪个图就是正确选项。
【解答】（1）①根据操作步骤可知，首先测出了反射角和入射角的大小，然后还多次改变入射角，重复上面的步骤，那么实验得到的规律肯定是反射角和入射角的大小关系，故选B；
②白色纸板在实验中的作用是显示光路。
（2）实验过程中若将纸板倾斜使它与平面镜不垂直，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光不在纸板这一平面内。此时通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是③。
30．【答案】（1）
（2）右
（3）20
（4）1.5
【解析】【分析】（1）根据图甲确定电器元件的串并联关系，再分析乙图找到错误的导线并改正即可。
（2）在串联电路中，电压的分配与电阻成正比；
（3）在探究电流与电阻关系的实验中，要控制电阻两端的电压相等，根据图乙找到电压与其它电压不相同的即可。
（4）当定值电阻的阻值最大，且滑动变阻器的阻值也最大时，根据欧姆定律计算出此时电压表的示数，就是定值电阻两端的最小电压。
【解答】（1）根据图甲可知，在探究电流与电阻关系的实验中，除了电压表与定值电阻并联外，其它的都是串联。分析图乙可知，定值电阻与变阻器相连的导线连接错误，只需将其从变阻器上拆下，然后改接在电压表的“-”接线柱上即可，如下图所示：
（2）在探究电流与电阻关系的实验中，定值电阻两端的电压不变，那么变阻器两端的电压也不变，即二者电压的比值不变。当定值电阻从5Ω换成10Ω后，定值电阻的阻值增大，根据比值不变可知，此时变阻器的阻值也要变大，即滑片向右移动。
（3）根据丙图可知，定值电阻两端的电压应该为：U=IR=0.6A×5Ω=0.3A×10Ω=3V，而当定值电阻为20Ω时，电流为0.18A，此时U=IR=0.18A×20Ω=3.6V，则没有移动变阻器滑片的电阻为20Ω。
（4）根据丙图可知，当定值电阻为25Ω时最大，变阻器的最大阻值为50Ω；
那么此时的电流为：；
则定值电阻两端的最小电压为：U=IR=0.06A×25Ω=1.5V。
31．【答案】（1）条件反射；耳蜗
（2）小脑；神经系统和激素
【解析】【分析】(1)动物通过神经系统对刺激做出的有规律的反应，叫做反射。完成反射的神经结构是反射弧。反射包括条件反射和非条件反射，非条件反射是生来具有的先天性反射，神经中枢在大脑皮层以下；条件反射是在大脑皮层参与下完成的。
(2)脑是神经系统中最高级的部分，分为大脑、小脑和脑干三部分。大脑特别发达，分为左右两个部分，其表面称为大脑皮层，有许多控制人身体活动的高级中枢。小脑位于脑干背侧，大脑的后下方，主要负责人体动作的协调性，并保持平衡。脑干在大脑的下面，主要控制血液循环系统、呼吸系统的活动。
(3)人体体温能够保持稳定，是因为受到人体自身的调节，人体调节包括神经调节和激素调节，当人体热量增多时，神经调节体表毛孔张开，同时神经反馈给下丘脑，释放激素，调节相应的器官转化入储能物质；葡萄糖，蛋白质等：相反当人体热量减少时，神经调节体表毛孔闭合，甚至表皮振颤同时神经反馈给下丘脑，释放激素，调节相应器官把储能物质；葡萄糖，蛋白质等分解，释放补充热量，从而达到体温平衡。
【解答】(1)开赛时，运动员应枪声起跑，这种反射不是与生俱来的，属于条件反射。听觉感受器是耳中的耳蜗。
(2)小脑位于脑干背侧，大脑的后下方，主要负责人体动作的协调性，并保持平衡。故维持动作协调，保持身体平衡的神经结构是脑中的小脑。
人体调节包括神经调节和激素调节，身体的体温始终保持稳定，是神经系统和激素的共同调节。
32．【答案】（1）缩小
（2）向左推
（3）神经系统；大脑皮层
【解析】【分析】（1）根据像距和物距的大小关系，确定成像的特点；
（2）首先根据“物近像远大”确定成像位置的变化，然后与原来相比，确定像要成到原来光屏上需要光线会聚还是发散，从而确定透镜的凸度变化即可。
（3）根据眼睛视觉的形成解答。
【解答】（1）根据图片可知，此时像距小于物距，应该成倒立、缩小的实像；
（2）保持光屏、水凸透镜的位置不变，将蜡烛向右移动5cm，根据“物近像远大”可知，此时像距增大。要使像成到光屏上，需要光线更加会聚，即水透镜的凸度更大，焦距更短，也就是向左推动活塞。
（3）眼球中的晶状体类似于水凸透镜，当眼睛看远处或近处物体时，晶状体在人体神经系统的调节下通过睫状肌改变焦距，从而既能看清近处物体，也能看清远处物体，在大脑皮层形成视觉。
33．【答案】（1）解：U总=U1+U2=5V+5V=10V
（2）解：R1= = =5Ω
UA=IA×R1=0.5A×5Ω=2.5V
（3）解：R2max= = =15Ω
（4）解：Imax= = =2.5V
【解析】【分析】根据图甲可知，当仅闭合开关S1时，滑动变阻器R2与定值电阻R1串联，电压表V1测变阻器R2的电压，V2测R1的电压。
（1）首先根据U=IR分析电压表的示数变化规律，确定图乙中两条图线与两个电压表的对应关系，然后根据U总=U1+U2计算电源电压即可。
（2）根据图乙计算出定值电阻R1的阻值，再根据U=IR计算电流为0.5A时的电压UA；
（3）当串联电路中电流最小时，滑动变阻器接入的阻值最大，据此计算出总电阻，再根据R2=R总-R1计算变阻器的最大阻值。
（4）根据图甲可知，当两个开关都闭合时，两个支路并联，此时电流表测总电流。分别计算出通过两个支路的最大电流，然后相加即可。
【解答】根据图甲可知，当仅闭合开关S1时，滑动变阻器R2与定值电阻R1串联，电压表V1测变阻器R2的电压，V2测R1的电压。
（1）根据U=IR可知，当电流增大时，定值电阻R1的电压增大，即V2的示数增大，那么图乙中从左下到右上的直线是V2的图像，而另一条是V1的图像。
根据图乙可知，当电流在0.5A~2A之间某个数值时，两个图像相交，
即两个电压表的示数都是5V，
那么电源电压：U总=U1+U2=5V+5V=10V；
（2）根据图乙可知，当电流表的示数最大为2A时，此时电压表V1的示数为零，
即此时变阻器的阻值为零，只有电阻R1；
那么此时电压表V2的示数应该为10V；
则R1的阻值： ；
当电流表的示数为0.5A时，V2的示数：UA=IA×R1=0.5A×5Ω=2.5V；
（3）根据图乙可知，最小电流为0.5A，
此时的总电阻为：；
那么变阻器的最大阻值为：R2=R总-R1=20Ω-5Ω=15Ω。
（4）根据图甲可知，当两个开关都闭合，且变阻器接入的阻值为零时，R1与R3并联，
此时总电阻最小而总电流最大。
则电流表的最大示数： 。
34．【答案】（1）L2
（2）当某水平公路桥禁止质量大于或等于20t的车辆通行时，
车对水平地面的最小压力：F最小=G最小=m最小g=20×103kg×10N/kg=2×105N，
由图象可知，此时的输出电压：U=1V，
由欧姆定律可知电路总电阻：，
那么电阻R的阻值：R=R总-R线圈=50Ω-20Ω=30Ω；
（3）要求禁止质量更小的车辆通行，此时车辆对传感器的压力变小，压力传感器输出的电压U就越小，根据可知，电路中的电流变小。由于吸合电流不变，则需要增大电路中的电流，采取的方法有：减小R接入电路的电阻。
【解析】【分析】（1）分析超载和不超载时，衔铁的位置及两盏灯的亮暗情况得出结论。
（2）车对水平地面的压力等于它的重力，由图象求出压力传感器的阻值，然后由串联电路特点与欧姆定律求出R阻值。
（3）要求禁止质量更小的车辆通行，此时的压力变小，压力传感器输出的电压U就越小，根据欧姆定律分析电路中电流的变化，最后根据吸合电流不变，分析电阻R的阻值变化即可。【解答】（1）根据乙图可知，当压力增大时，传感器输出电压增大，则通过电磁铁的电流增大，磁场变强。根据甲图可知，车辆不超载时，衔铁接上端，L1亮；车辆超载时，衔铁被吸合，衔铁接下端，L2亮，由题意知，L1是绿灯，L2是红灯。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
