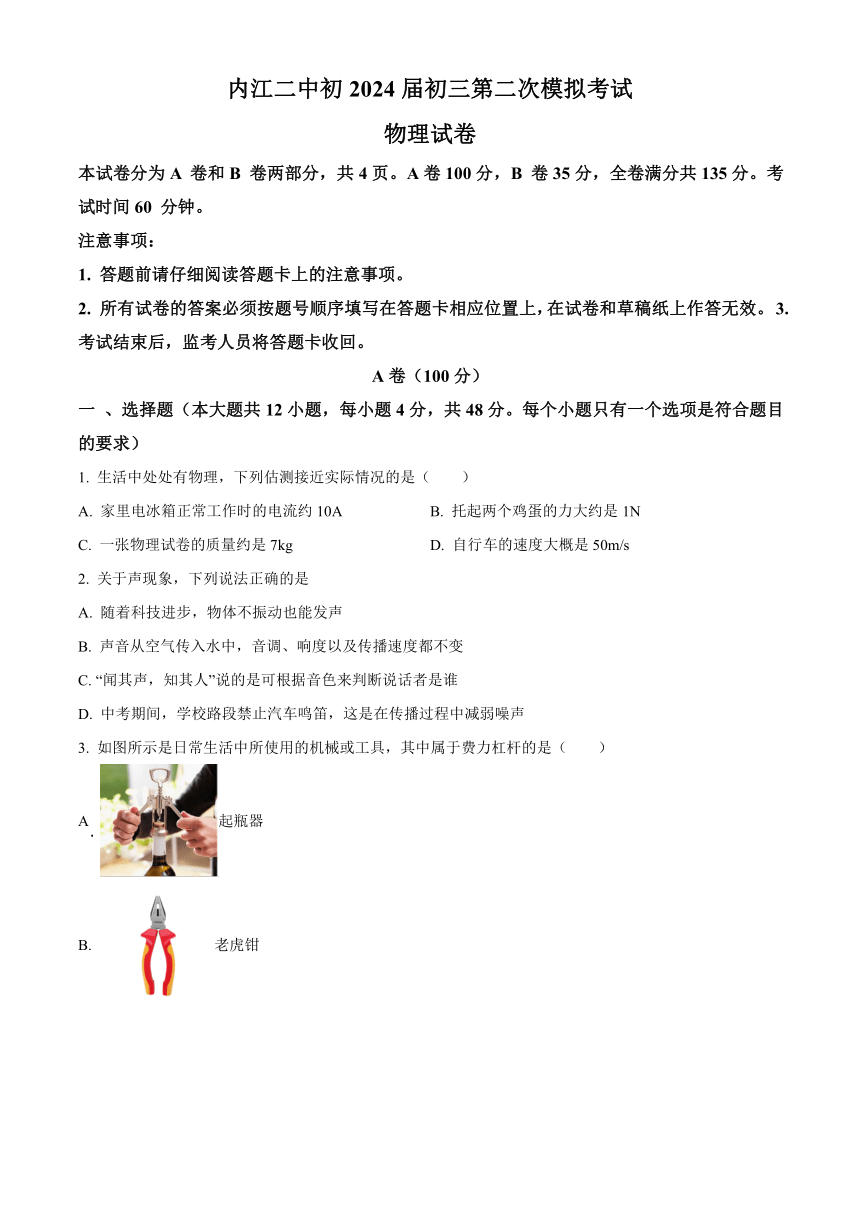

内江二中初2024届初三第二次模拟考试
物理试卷
本试卷分为A 卷和B 卷两部分,共4页。A卷100分,B 卷35分,全卷满分共135分。考试时间60 分钟。
注意事项:
1. 答题前请仔细阅读答题卡上的注意事项。
2. 所有试卷的答案必须按题号顺序填写在答题卡相应位置上,在试卷和草稿纸上作答无效。 3. 考试结束后,监考人员将答题卡收回。
A卷(100分)
一 、选择题(本大题共12小题,每小题4分,共48分。每个小题只有一个选项是符合题目的要求)
1. 生活中处处有物理,下列估测接近实际情况的是(  )
A. 家里电冰箱正常工作时的电流约10A B. 托起两个鸡蛋的力大约是1N
C. 一张物理试卷的质量约是7kg D. 自行车的速度大概是50m/s
2. 关于声现象,下列说法正确的是
A. 随着科技进步,物体不振动也能发声
B. 声音从空气传入水中,音调、响度以及传播速度都不变
C. “闻其声,知其人”说的是可根据音色来判断说话者是谁
D. 中考期间,学校路段禁止汽车鸣笛,这是在传播过程中减弱噪声
3. 如图所示是日常生活中所使用的机械或工具,其中属于费力杠杆的是( )
A 起瓶器
B. 老虎钳

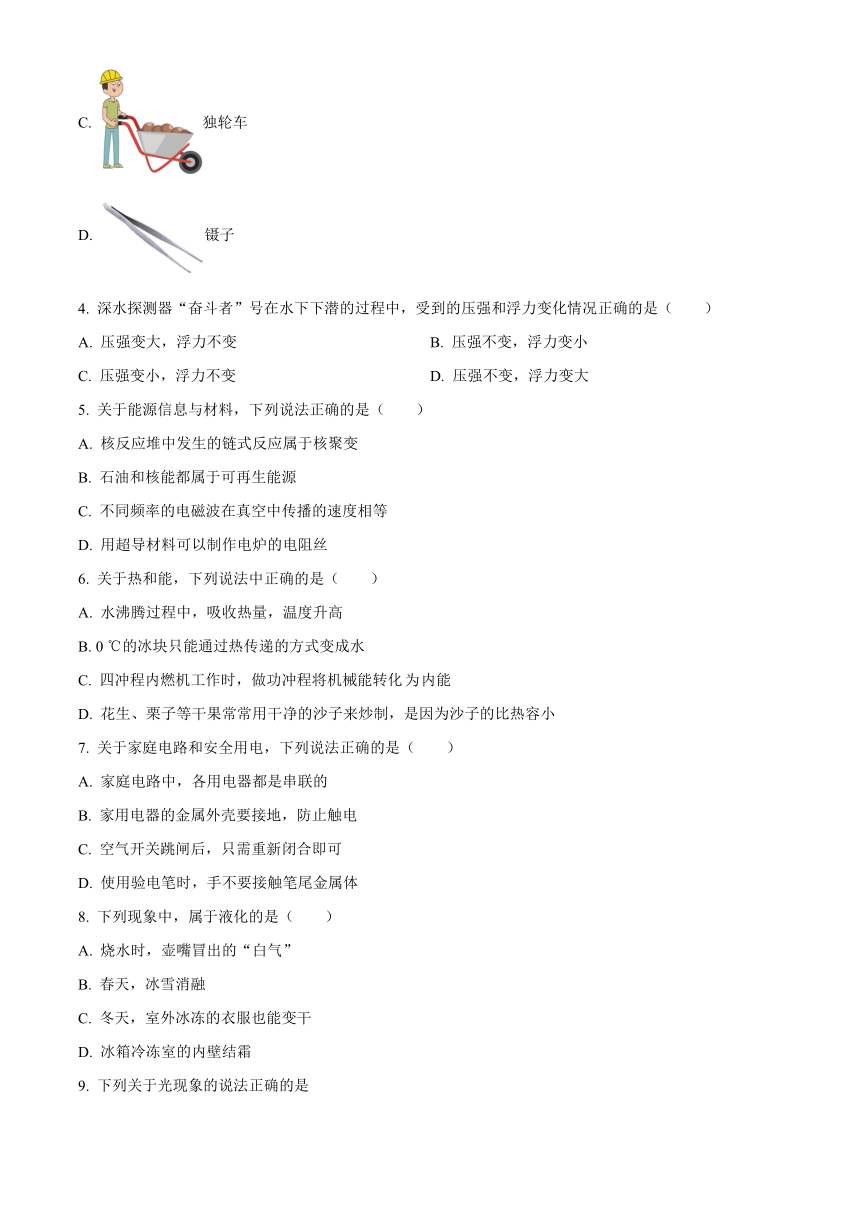

C. 独轮车
D. 镊子
4. 深水探测器“奋斗者”号在水下下潜的过程中,受到的压强和浮力变化情况正确的是(  )
A. 压强变大,浮力不变 B. 压强不变,浮力变小
C. 压强变小,浮力不变 D. 压强不变,浮力变大
5. 关于能源信息与材料,下列说法正确的是(  )
A. 核反应堆中发生的链式反应属于核聚变
B. 石油和核能都属于可再生能源
C. 不同频率的电磁波在真空中传播的速度相等
D. 用超导材料可以制作电炉的电阻丝
6. 关于热和能,下列说法中正确的是(  )
A. 水沸腾过程中,吸收热量,温度升高
B. 0 ℃的冰块只能通过热传递的方式变成水
C. 四冲程内燃机工作时,做功冲程将机械能转化内能
D. 花生、栗子等干果常常用干净的沙子来炒制,是因为沙子的比热容小
7. 关于家庭电路和安全用电,下列说法正确的是(  )
A. 家庭电路中,各用电器都是串联的
B. 家用电器的金属外壳要接地,防止触电
C. 空气开关跳闸后,只需重新闭合即可
D. 使用验电笔时,手不要接触笔尾金属体
8. 下列现象中,属于液化的是(  )
A. 烧水时,壶嘴冒出的“白气”
B. 春天,冰雪消融
C. 冬天,室外冰冻的衣服也能变干
D. 冰箱冷冻室的内壁结霜
9. 下列关于光现象的说法正确的是

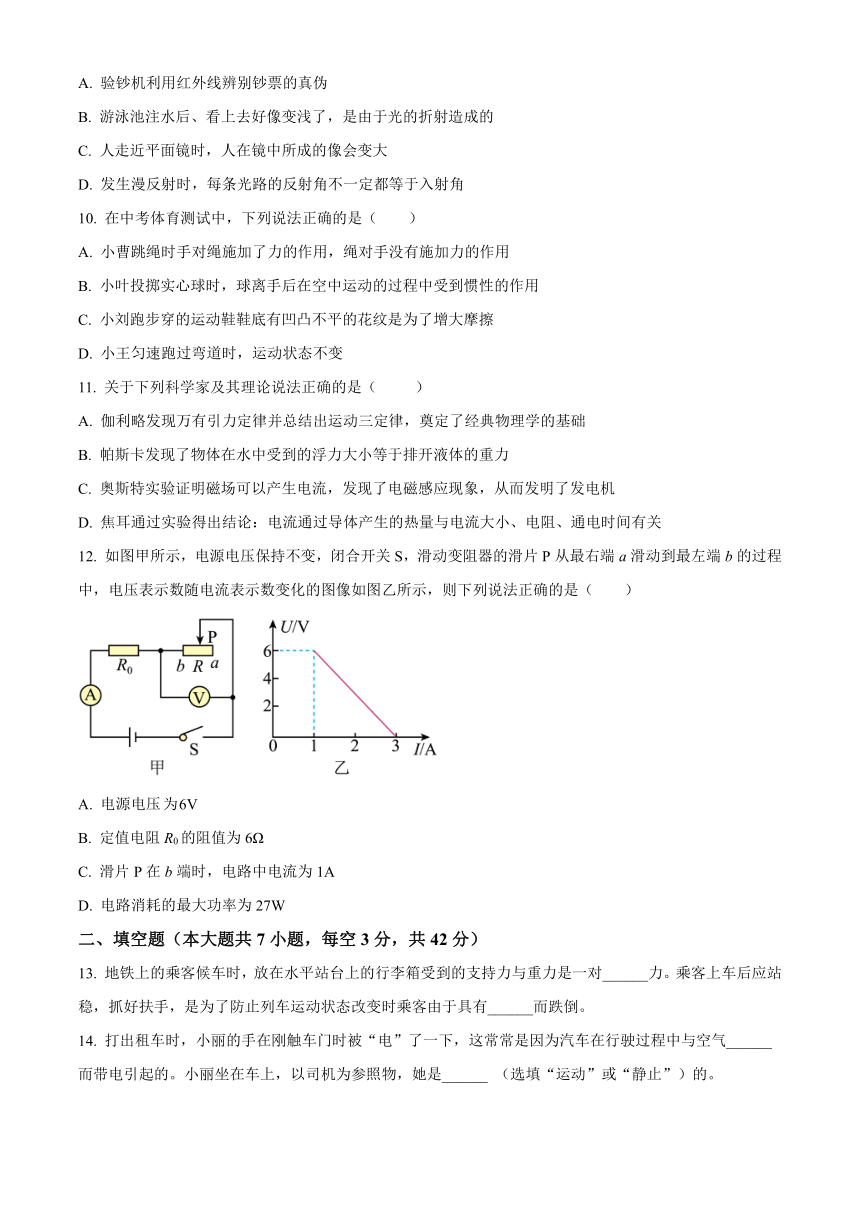

A. 验钞机利用红外线辨别钞票的真伪
B. 游泳池注水后、看上去好像变浅了,是由于光的折射造成的
C. 人面镜时,人在镜中所成的像会变大
D. 发生漫反射时,每条光路的反射角不一定都等于入射角
10. 在中考体育测试中,下列说法正确的是(  )
A. 小曹跳绳时手对绳施加了力的作用,绳对手没有施加力的作用
B. 小叶投掷实心球时,球离手后在空中运动的过程中受到惯性的作用
C. 小刘跑步穿的运动鞋鞋底有凹凸不平的花纹是为了增大摩擦
D. 小王匀速跑过弯道时,运动状态不变
11. 关于下列科学家及其理论说法正确的是(   )
A. 伽利略发现万有引力定律并总结出运动三定律,奠定了经典物理学的基础
B. 帕斯卡发现了物体在水中受到的浮力大小等于排开液体的重力
C. 奥斯特实验证明磁场可以产生电流,发现了电磁感应现象,从而发明了发电机
D. 焦耳通过实验得出结论:电流通过导体产生的热量与电流大小、电阻、通电时间有关
12. 如图甲所示,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从最右端a滑动到最左端b的过程中,电压表示数随电流表示数变化的图像如图乙所示,则下列说法正确的是(  )
A. 电源电压6V
B. 定值电阻R0的阻值为6Ω
C. 滑片P在b端时,电路中电流为1A
D. 电路消耗的最大功率为27W
二、填空题(本大题共7小题,每空3分,共42分)
13. 地铁上的乘客候车时,放在水平站台上的行李箱受到的支持力与重力是一对______力。乘客上车后应站稳,抓好扶手,是为了防止列车运动状态改变时乘客由于具有______而跌倒。
14. 打出租车时,小丽的手在刚触车门时被“电”了一下,这常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上,以司机为参照物,她是______ (选填“运动”或“静止”)的。

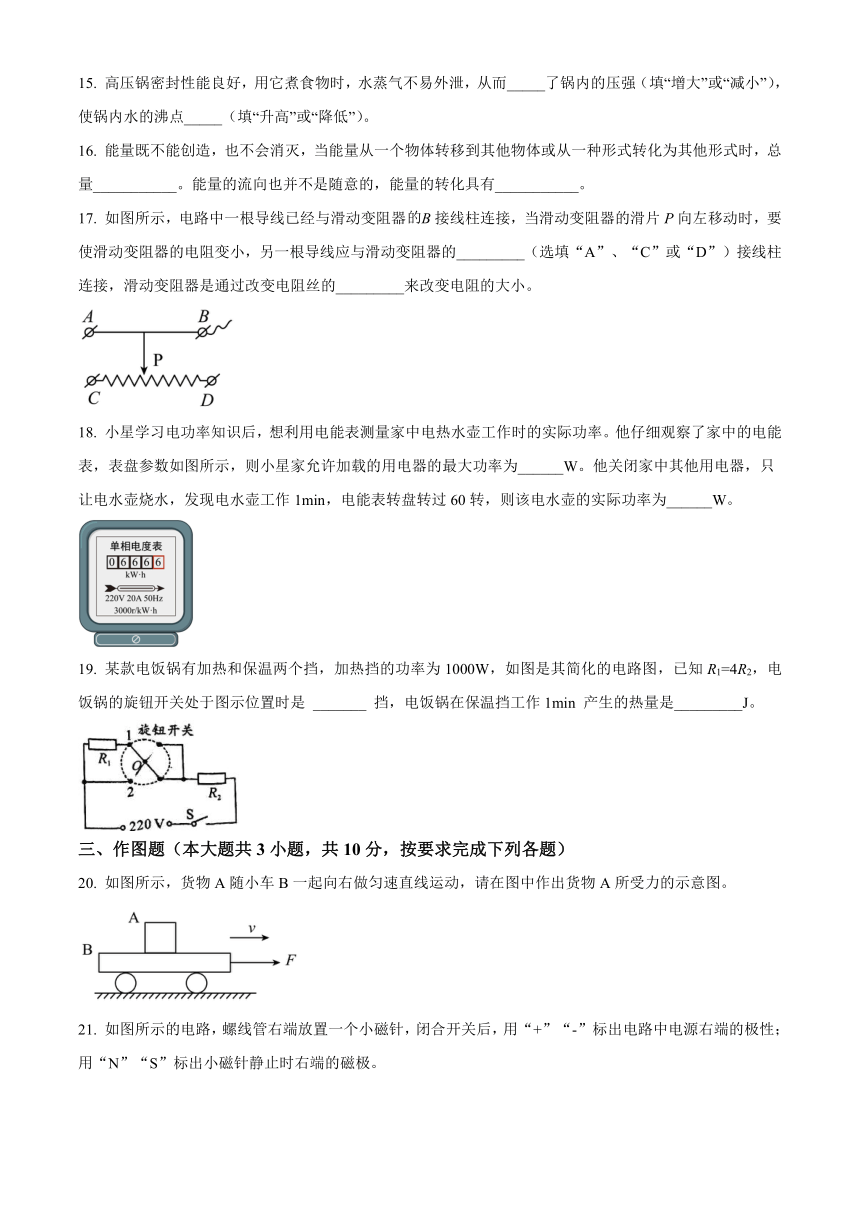

15. 高压锅密封性能良好,用它煮食物时,水蒸气不易外泄,从而_____了锅内的压强(填“增大”或“减小”),使锅内水的沸点_____(填“升高”或“降低”)。
16. 能量既不能创造,也不会消灭,当能量从一个物体转移到其他物体或从一种形式转化为其他形式时,总量___________。能量的流向也并不是随意的,能量的转化具有___________。
17. 如图所示,电路中一根导线已经与滑动变阻器B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的_________(选填“A”、“C”或“D”)接线柱连接,滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
18. 小星学习电功率知识后,想利用电能表测量家中电热水壶工作时的实际功率。他仔细观察了家中的电能表,表盘参数如图所示,则小星家允许加载的用电器的最大功率为______W。他关闭家中其他用电器,只让电水壶烧水,发现电水壶工作1min,电能表转盘转过60转,则该电水壶的实际功率为______W。
19. 某款电饭锅有加热和保温两个挡,加热挡的功率为1000W,如图是其简化的电路图,已知R1=4R2,电饭锅的旋钮开关处于图示位置时是 _______ 挡,电饭锅在保温挡工作1min 产生的热量是_________J。
三、作图题(本大题共3小题,共10分,按要求完成下列各题)
20. 如图所示,货物A随小车B一起向右做匀速直线运动,请在图中作出货物A所受力的示意图。
21. 如图所示的电路,螺线管右端放置一个小磁针,闭合开关后,用“+”“-”标出电路中电源右端的极性;用“N”“S”标出小磁针静止时右端的磁极。

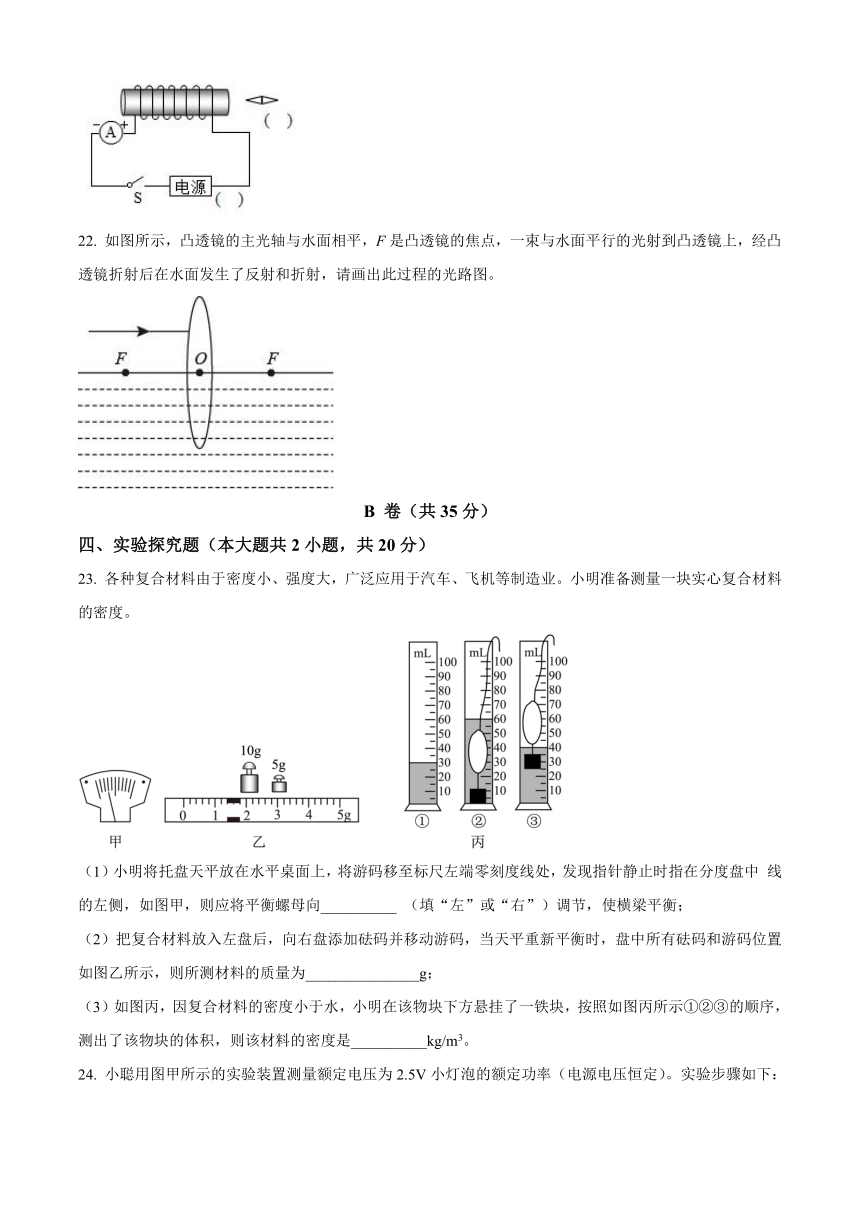

22. 如图所示,凸透镜的主光轴与水面相平,F是凸透镜的焦点,一束与水面平行的光射到凸透镜上,经凸透镜折射后在水面发生了反射和折射,请画出此过程的光路图。
B 卷(共35分)
四、实验探究题(本大题共2小题,共20分)
23. 各种复合材料由于密度小、强度大,广泛应用于汽车、飞机等制造业。小明准备测量一块实心复合材料的密度。
(1)小明将托盘天平放在水平桌面上,将游码移至标尺左端零刻度线处,发现指针静止时指在分度盘中 线的左侧,如图甲,则应将平衡螺母向__________ (填“左”或“右”)调节,使横梁平衡;
(2)把复合材料放入左盘后,向右盘添加砝码并移动游码,当天平重新平衡时,盘中所有砝码和游码位置如图乙所示,则所测材料的质量为_______________g;
(3)如图丙,因复合材料的密度小于水,小明在该物块下方悬挂了一铁块,按照如图丙所示①②③的顺序,测出了该物块的体积,则该材料的密度是__________kg/m3。
24. 小聪用图甲所示的实验装置测量额定电压为2.5V小灯泡的额定功率(电源电压恒定)。实验步骤如下:
(1)闭合开关前,应该将滑动变阻器的滑片移到最_______端;
(2)闭合开关,移动变阻器的滑片,若电流表有示数,而电压表没有示数,故障的原因可能是小灯泡______(选填“短路”或“断路”);
(3)排除故障后,移动变阻器滑片到某一位置时,电压表的示数为1V, 此时应将变阻器的滑片向____(选 填“左”或“右”)滑动,直到电压表的示数为2.5V时为止,此时电流表的示数如图乙所示,则小灯泡的额定功率为____W;
(4)根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图象,如图丙所示,该图象不是直线的原因是小灯泡的电阻会随_______ 而改变。实验中小灯泡随着它两端电压的增大而逐渐变亮,是因为小灯泡的亮度是由它的__________决定的;
(5)小聪又设计了如图丁所示的电路,测出了只标有额定电流为0.3A 的小灯泡的额定功率。电源电压恒定,变阻器R1的最大阻值为10Ω,实验操作如下:
①闭合S1,断开S2,移动变阻器R1滑片,使电流表的示数为0.3A;
②闭合S2,断开S1,保持变阻器R1的滑片位置不动,移动变阻器R2的滑片,使电流表的示数仍为0.3A;
③保持变阻器R2的滑片位置不动,将变阻器R1滑片移到最左端,电流表的示数为0.6A,再将变阻器 R1的滑片移到最右端,电流表的示数为0.2A;
④小灯泡的额定功率为________W。
五、 计算题(本大题共2小题,25小题7分,26小题8分,共15分.解答时应写出必要的文字说明、公 式和重要的演算步骤,只写出最后结果的不能得分,有数值运算的题,答案中必须写出数值和单位。)
25. 如图,是我国055型万吨级驱逐舰“咸阳”号,该舰满载时排水量约1.23万吨,吃水深度8m,最大航速60km/h。(,g取10N/kg)
(1)“咸阳”号以最大航速匀速航行6min,航行的距离为多少km?
(2)“咸阳”号满载静止时,舰底0.5m2的船板表面受到海水的压力为多大?
(3)若“咸阳”号以36km/h的速度匀速航行时,动力推进系统的输出功率为W,则“咸阳”号受到的牵引力是多少?
26. 蹦床是青少年喜爱的一种活动,如图甲所示,某物理兴趣小组设计了一种测定蹦床所受压力的装置,其原理图如图乙所示。压敏电阻的阻值随压力的变化而变化,其阻值R与压力F的关系如图丙所示。已知电源电压为5V且保持不变,定值电阻R1=3Ω,电压表的量程为0~3V。求:
(1)该装置的最小电功率;
(2)在满足该电路安全的前提下,可以测量的最大压力;
(3)若电压表量程不变,只在电路中添加一个定值电阻R0,使该装置可测量的最大压力增加到600N,该如何连接?添加的定值电阻R0的阻值为多少?
内江二中初2024届初三第二次模拟考试
物理试卷
本试卷分为A 卷和B 卷两部分,共4页。A卷100分,B 卷35分,全卷满分共135分。考试时间60 分钟。
注意事项:
1. 答题前请仔细阅读答题卡上的注意事项。
2. 所有试卷的答案必须按题号顺序填写在答题卡相应位置上,在试卷和草稿纸上作答无效。 3. 考试结束后,监考人员将答题卡收回。
A卷(100分)
一 、选择题(本大题共12小题,每小题4分,共48分。每个小题只有一个选项是符合题目的要求)
1. 生活中处处有物理,下列估测接近实际情况的是(  )
A. 家里电冰箱正常工作时的电流约10A B. 托起两个鸡蛋的力大约是1N
C. 一张物理试卷的质量约是7kg D. 自行车的速度大概是50m/s
【答案】B
【解析】
【详解】A.家里电冰箱正常工作时的电流约1A,故A不符合题意;
B.2个鸡蛋的质量约为100g,其重力约为
G=mg=100×10-3kg×10N/kg=1N
则托起两个鸡蛋所用的力大约是1N,故B符合题意;
C.一张物理试卷大约为7g,故C不符合题意;
D.根据常见物体的速度可知,骑自行车的速度大约为5m/s,故D不符合题意。
故选B。
2. 关于声现象,下列说法正确的是
A. 随着科技进步,物体不振动也能发声
B 声音从空气传入水中,音调、响度以及传播速度都不变
C. “闻其声,知其人”说的是可根据音色来判断说话者是谁
D. 中考期间,学校路段禁止汽车鸣笛,这是在传播过程中减弱噪声
【答案】C
【解析】
【详解】声音是由物体振动产生的,若物体不振动,则不能发出声音,故A错误;声音从空气传入水中时,由于声音的频率不变,所以音调不变,但速度与介质有关,故会发生改变,故B错误;音色指声音的品质,“闻其声,知其人”说的是可根据音色来判断说话者是谁,故C正确;学校路段禁止汽车鸣笛,这是在声源处减弱噪声,故D错误,故选C.
3. 如图所示是日常生活中所使用的机械或工具,其中属于费力杠杆的是( )
A. 起瓶器
B. 老虎钳
C. 独轮车
D. 镊子
【答案】D
【解析】
【详解】A.起瓶器在使用过程中,动力臂大于阻力臂,是省力杠杆,故A不符合题意;
B.老虎钳在使用过程中,动力臂大于阻力臂,是省力杠杆,故B不符合题意;
C.独轮车在使用过程中,动力臂大于阻力臂,是省力杠杆,故C不符合题意;
D.镊子在使用过程中,动力臂小于阻力臂,是费力杠杆,故D符合题意。
故选D。
4. 深水探测器“奋斗者”号在水下下潜的过程中,受到的压强和浮力变化情况正确的是(  )
A. 压强变大,浮力不变 B. 压强不变,浮力变小
C. 压强变小,浮力不变 D. 压强不变,浮力变大
【答案】A
【解析】
【详解】深水探测器“奋斗者”号在水下下潜的过程中,深度变大,由p=ρgh可知,受到水的压强变大;排开水的体积不变,由F浮=ρ液V排g可知,受到的浮力不变。
故选A。
5. 关于能源信息与材料,下列说法正确的是(  )
A. 核反应堆中发生的链式反应属于核聚变
B. 石油和核能都属于可再生能源
C. 不同频率的电磁波在真空中传播的速度相等
D. 用超导材料可以制作电炉的电阻丝
【答案】C
【解析】
【详解】A.核电站是核裂变的应用,核反应堆中发生的链式反应,是可以控制的,故 A错误;
B.石油属于化石能源,是经过漫长的岁月由太阳能转化而成的能源,不能短时间补充,所以是不可再生能源,核能要用到矿产资源,短时间内不可再生,所以是不可再生资源,故B错误;
C.电磁波在真空中传播速度相同,都是 3×108m/s,故C正确;
D.超导体是指某些材料当温度降低某个值时,电阻变为0,由于其电阻为0,由焦耳定律可知,电流经过超导体时不会发热,因此不能用于做电炉的电阻丝,故D错误。
故选C。
6. 关于热和能,下列说法中正确的是(  )
A. 水沸腾过程中,吸收热量,温度升高
B. 0 ℃的冰块只能通过热传递的方式变成水
C. 四冲程内燃机工作时,做功冲程将机械能转化为内能
D. 花生、栗子等干果常常用干净的沙子来炒制,是因为沙子的比热容小
【答案】D
【解析】
【详解】A.水沸腾过程中,吸收热量,温度保持不变,故A错误;
B.0 ℃的冰块可以通过吸热即热传递的方式变成水,也可以通过摩擦做功的方式使冰的内能增大温度升高变成水,故B错误;
C.四冲程内燃机工作时,做功冲程将内能转化为机械能,故C错误;
D.炒花生等干果时,常用干净的沙子来炒制,是因为沙子的比热容比较小,升高相同的温度吸收的热量较少,可以更快的炒热干果,避免干果,故D正确。
故选D。
7. 关于家庭电路和安全用电,下列说法正确的是(  )
A. 家庭电路中,各用电器都是串联的
B. 家用电器的金属外壳要接地,防止触电
C. 空气开关跳闸后,只需重新闭合即可
D. 使用验电笔时,手不要接触笔尾金属体
【答案】B
【解析】
【详解】A.家庭电路中各个用电器之间互不影响,并且能正常工作,所以各家用电器之间是并联的,故A错误;
B.将有金属外壳的家用电器(如洗衣机、电冰箱等)的金属外壳接地,可以防止因漏电而发生触电事故,故B正确;
C.空气开关跳闸后,应先排查跳闸的原因,整修后再闭合开关,故C错误;
D.使用验电笔时手指要接触金属笔尾,笔尖接触电线,可辨别火线与零线,但手不能接触笔尖金属体,否则会发生触电事故,故D错误。
故选B。
8. 下列现象中,属于液化的是(  )
A. 烧水时,壶嘴冒出的“白气”
B. 春天,冰雪消融
C. 冬天,室外冰冻的衣服也能变干
D. 冰箱冷冻室的内壁结霜
【答案】A
【解析】
【分析】
【详解】A.烧水时,壶嘴冒出的“白气”,白气是小水珠,是水蒸气液化形成的,故A符合题意;
B.春天,冰雪消融,是固态变为液体,故是熔化,故B不符合题意;
C.冬天,室外冰冻的衣服也能变干,冰直接变为了水蒸气,故是升华,故C不符合题意;
D.冰箱冷冻室的内壁结霜,是水蒸气变为固态的霜,故是凝华,故D不符合题意。
故选A。
9. 下列关于光现象的说法正确的是
A. 验钞机利用红外线辨别钞票的真伪
B. 游泳池注水后、看上去好像变浅了,是由于光的折射造成的
C. 人面镜时,人在镜中所成的像会变大
D. 发生漫反射时,每条光路的反射角不一定都等于入射角
【答案】B
【解析】
【详解】A、紫外线能使钞票上的荧光物质发光,判别钞票的真伪,故错误;
B、游泳池注水后,看上去好像变浅了,是由于光的折射造成的,故正确;
C、根据平面镜成像特点可知,平面镜成像的大小始终与物体的大小相同,所以人面镜时镜中人的像大小不变,故错误;
D、发生漫反射时,每条光线都遵守光的反射定律,所以每条光线的反射角都等于入射角,故错误.
故选B.
10. 在中考体育测试中,下列说法正确的是(  )
A. 小曹跳绳时手对绳施加了力的作用,绳对手没有施加力的作用
B. 小叶投掷实心球时,球离手后在空中运动的过程中受到惯性的作用
C. 小刘跑步穿的运动鞋鞋底有凹凸不平的花纹是为了增大摩擦
D. 小王匀速跑过弯道时,运动状态不变
【答案】C
【解析】
【详解】A.物体间力的作用是相互的,跳绳时手对绳施加了力的作用,同时绳对手施加力的作用,故A错误;
B.投掷实心球时,球离手后在空中运动的过程中,手对球没有力的推力的作用,球只受到重力的作用,球能继续向前运动是因为球具有惯性,惯性不是力,不能说受惯性的作用,故B错误;
C.跑步时穿的运动鞋鞋底有凹凸不平的花纹是在压力一定时,通过增大接触面的粗糙程度来增大摩擦力,故C正确;
D.匀速跑过弯道时,运动的方向发生了变化,运动状态发生了变化,故D错误。
故选C。
11. 关于下列科学家及其理论说法正确的是(   )
A. 伽利略发现万有引力定律并总结出运动三定律,奠定了经典物理学的基础
B. 帕斯卡发现了物体在水中受到的浮力大小等于排开液体的重力
C. 奥斯特实验证明磁场可以产生电流,发现了电磁感应现象,从而发明了发电机
D. 焦耳通过实验得出结论:电流通过导体产生的热量与电流大小、电阻、通电时间有关
【答案】D
【解析】
【详解】A.牛顿发现了万有引力定律并总结出经典力学运动三大定律,奠定了经典物理学的基础,故A错误;
B.阿基米德发现了物体在水中受到的浮力大小等于排开液体的重力,提出了著名的阿基米德原理,故B错误;
C.奥斯特通过实验发现电流的磁效应,首次揭示了电现象和磁现象之间的联系;法拉第发现了电磁感应现象,进一步揭示了电现象和磁现象之间的联系,发明了发电机,故C错误;
D.焦耳通过大量实验,总结提出了焦耳定律,其内容为:电流通过导体产生的热量与电流的二次方成正比、与电阻大小成正比、与通电时间成正比,故D正确。
故选D。
12. 如图甲所示,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从最右端a滑动到最左端b的过程中,电压表示数随电流表示数变化的图像如图乙所示,则下列说法正确的是(  )
A. 电源电压为6V
B. 定值电阻R0的阻值为6Ω
C. 滑片P在b端时,电路中电流为1A
D. 电路消耗的最大功率为27W
【答案】D
【解析】
【详解】ABC.由图甲可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流;由图甲可知,滑片在b端时,滑动变阻器接入电路的电阻为零,电路为R0的简单电路,由欧姆定律可知此时电路中的电流最大,由图乙可知,此时电路中的电流为3A,由欧姆定律可知,电源电压

滑片在a端时,滑动变阻器接入电路的电阻最大由欧姆定律可知,此时电路中电路最小,由图乙可知此时电路中的电流为1A,滑动变阻器两端的电压为6V;由串联电路的电压特点和欧姆定律可知,电源电压

由①②解得R0=3Ω,U=9V,故ABC错误;
D.电路消耗的最大功率
故D正确。
故选D。
二、填空题(本大题共7小题,每空3分,共42分)
13. 地铁上的乘客候车时,放在水平站台上的行李箱受到的支持力与重力是一对______力。乘客上车后应站稳,抓好扶手,是为了防止列车运动状态改变时乘客由于具有______而跌倒。
【答案】 ①. 平衡 ②. 惯性
【解析】
【详解】[1]放在水平站台上的行李箱受到的支持力与重力的作用,保持静止状态,所以这两个力是一对平衡力。
[2]乘客上车后,和列车都处于静止状态,当地铁突然启动,乘客的脚由于摩擦随车一起运动,而上身由于具有惯性保持原来的静止状态,容易摔倒,所以站稳,抓好扶手,是为了防止由于惯性而跌倒。
14. 打出租车时,小丽的手在刚触车门时被“电”了一下,这常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上,以司机为参照物,她是______ (选填“运动”或“静止”)的。
【答案】 ①. 摩擦 ②. 静止
【解析】
【分析】
【详解】[1]汽车行驶过程中与空气摩擦,产生摩擦起电现象,从而带了电,所以手刚触车门就被“电”了一下。
[2] 小丽坐在车上,以司机为参照物,乘客与司机的位置没有发生变化,因此是静止的。
15. 高压锅密封性能良好,用它煮食物时,水蒸气不易外泄,从而_____了锅内的压强(填“增大”或“减小”),使锅内水的沸点_____(填“升高”或“降低”)。
【答案】 ①. 增大 ②. 升高
【解析】
【详解】[1]高压锅密封性能良好,里面的水蒸气不易外泄,随着里面水蒸气的增多里面的气压增大。
[2]因为液体的沸点随气压的增大而升高,液面上的气压增大时液体的沸点升高。
16. 能量既不能创造,也不会消灭,当能量从一个物体转移到其他物体或从一种形式转化为其他形式时,总量___________。能量的流向也并不是随意的,能量的转化具有___________。
【答案】 ①. 保持不变 ②. 方向性
【解析】
【详解】[1]能量既不能创造,也不会消灭,当能量从一个物体转移到其他物体或从一种形式转化为其他形式时,总量不变,这称为能量守恒定律。
[2]能量的转化和转移都是具有方向性的,比如电能可以使电灯发光,同时产生的内能散失在空气中,但是这些内能却无法自动转化为电能。
17. 如图所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的_________(选填“A”、“C”或“D”)接线柱连接,滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
【答案】 ①. C ②. 长度
【解析】
【分析】
【详解】[1]电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,用入电路的电阻为CP段,则另一根导线应与滑动变阻器的C接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小,接入电路的电阻丝越长,电阻越大。
18. 小星学习电功率知识后,想利用电能表测量家中电热水壶工作时的实际功率。他仔细观察了家中的电能表,表盘参数如图所示,则小星家允许加载的用电器的最大功率为______W。他关闭家中其他用电器,只让电水壶烧水,发现电水壶工作1min,电能表转盘转过60转,则该电水壶的实际功率为______W。
【答案】 ①. 4400 ②. 1200
【解析】
【详解】[1]由电能表的参数可得,小星家允许加载的用电器的最大功率
P=UI=220V×20A=4400W
[2]水壶工作1min消耗的电能
该电水壶的实际功率
19. 某款电饭锅有加热和保温两个挡,加热挡的功率为1000W,如图是其简化的电路图,已知R1=4R2,电饭锅的旋钮开关处于图示位置时是 _______ 挡,电饭锅在保温挡工作1min 产生的热量是_________J。
【答案】 ①. 保温 ②. 1.2×104
【解析】
【详解】[1]由图知,开关处于图示位置时,R1、R2串联,电路的总电阻最大,电源电压一定,由可知,此时电路的总功率最小,为保温挡。
[2]当旋钮开关旋转2后,电路为R2的简单电路,电路的总电阻最小,由可知,电路的总功率最大,为加热挡,R2的阻值
已知R1=4R2,则保温档的功率为
保温挡工作时11min产生热量
Q=W=P保温t=200W×60s=1.2×104J
三、作图题(本大题共3小题,共10分,按要求完成下列各题)
20. 如图所示,货物A随小车B一起向右做匀速直线运动,请在图中作出货物A所受力的示意图。
【答案】
【解析】
【详解】货物A做匀速直线运动,处于平衡状态,A受到竖直向下的重力G和竖直向上的支持力F,G与F是一对平衡力,它们大小相等,方向相反,且作用在同一直线上,作用点在物体的重心,重力从重心竖直向下画,符号为G;支持力从重心竖直向上画,符号为F,注意两个力长度相同,如下图所示:
21. 如图所示的电路,螺线管右端放置一个小磁针,闭合开关后,用“+”“-”标出电路中电源右端的极性;用“N”“S”标出小磁针静止时右端的磁极。
【答案】
【解析】
【分析】
【详解】根据电流表的电流是从正接线柱流入,从负接线柱流出,可知电源的右端为正极;电流是由螺线管的右边流入的,根据安培定则可知,通电螺线管的左端为N极,右端为S极;根据磁极间的相互规律,靠近通电螺线管右端(S极)的为小磁针的N极,另一端是S极,如图所示:
22. 如图所示,凸透镜的主光轴与水面相平,F是凸透镜的焦点,一束与水面平行的光射到凸透镜上,经凸透镜折射后在水面发生了反射和折射,请画出此过程的光路图。
【答案】
【解析】
【分析】
【详解】由图示知,入射光线平行于主光轴,则通过凸透镜后的折射光线过焦点,此折射光线射向水面,在水面处发生反射和折射,根据反射定律中,反射角等于折射角,确定反射光线的位置,再根据:光从空气射向水中,折射角小于入射角,大概确定折射光线,所以作图如下:
B 卷(共35分)
四、实验探究题(本大题共2小题,共20分)
23. 各种复合材料由于密度小、强度大,广泛应用于汽车、飞机等制造业。小明准备测量一块实心复合材料的密度。
(1)小明将托盘天平放在水平桌面上,将游码移至标尺左端零刻度线处,发现指针静止时指在分度盘中 线的左侧,如图甲,则应将平衡螺母向__________ (填“左”或“右”)调节,使横梁平衡;
(2)把复合材料放入左盘后,向右盘添加砝码并移动游码,当天平重新平衡时,盘中所有砝码和游码位置如图乙所示,则所测材料质量为_______________g;
(3)如图丙,因复合材料的密度小于水,小明在该物块下方悬挂了一铁块,按照如图丙所示①②③的顺序,测出了该物块的体积,则该材料的密度是__________kg/m3。
【答案】 ①. 右 ②. 16.4 ③. 0.82×103
【解析】
【详解】(1)[1]由图甲可知,指针偏左,说明横梁右端高,因此平衡螺母应向右调节,使横梁平衡。
(2)[2]由图乙可知,此时天平标尺的分度值是0.2g,故此时待测物体的质量是
m=10g+5g+1.4g=16.4g
(3)[3]据丙图中的②可知,此时的体积为60mL,据丙图中的③可知,此时的体积为40mL,故复合材料的体积是
V=60cm3-40cm3=20cm3
故该材料的密度是
24. 小聪用图甲所示的实验装置测量额定电压为2.5V小灯泡的额定功率(电源电压恒定)。实验步骤如下:
(1)闭合开关前,应该将滑动变阻器的滑片移到最_______端;
(2)闭合开关,移动变阻器的滑片,若电流表有示数,而电压表没有示数,故障的原因可能是小灯泡______(选填“短路”或“断路”);
(3)排除故障后,移动变阻器的滑片到某一位置时,电压表的示数为1V, 此时应将变阻器的滑片向____(选 填“左”或“右”)滑动,直到电压表的示数为2.5V时为止,此时电流表的示数如图乙所示,则小灯泡的额定功率为____W;
(4)根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图象,如图丙所示,该图象不是直线的原因是小灯泡的电阻会随_______ 而改变。实验中小灯泡随着它两端电压的增大而逐渐变亮,是因为小灯泡的亮度是由它的__________决定的;
(5)小聪又设计了如图丁所示的电路,测出了只标有额定电流为0.3A 的小灯泡的额定功率。电源电压恒定,变阻器R1的最大阻值为10Ω,实验操作如下:
①闭合S1,断开S2,移动变阻器R1滑片,使电流表的示数为0.3A;
②闭合S2,断开S1,保持变阻器R1的滑片位置不动,移动变阻器R2的滑片,使电流表的示数仍为0.3A;
③保持变阻器R2的滑片位置不动,将变阻器R1滑片移到最左端,电流表的示数为0.6A,再将变阻器 R1的滑片移到最右端,电流表的示数为0.2A;
④小灯泡的额定功率为________W。
【答案】 ① 左 ②. 短路 ③. 右 ④. 0.6 ⑤. 温度 ⑥. 实际功率 ⑦. 0.45
【解析】
【详解】(1)[1]为了保护电路,闭合开关前,应将滑动变阻器的滑片移至最大阻值处,由图可知,滑片应移到最左端。
(2)[2]闭合开关,移动变阻器的滑片,电流表有示数,说明电路为通路,电压表没有示数,则与电压表并联部分电路短路,即灯泡短路。
(3)[3][4]排除故障后,移动变阻器的滑片到某一位置时,电压表的示数为1V,由串联电路分压原理可知滑动变阻器接入电路的电阻太大,所以应将变阻器的滑片向右移动,直到电压表的示数为2.5V时为止,电流表接入电路的量程为0~0.6A,分度值为0.02A,由乙图可知通过灯泡的电流为0.24A,灯泡的额定功率
P=UI=2.5V×0.24A=0.6W
(4)[5][6]小灯泡的电流随其两端电压变化的图像,如图丙所示,该图像不是直线的原因是灯泡的电阻随温度的升高而增大,实验中小灯泡随着它两端电压的增大而逐渐变亮,是因为小灯泡的亮度是由它的实际功率决定的。
(5)[7]①闭合S1,断开S2,灯泡和变阻器R1串联接入电路,移动变阻器R1的滑片,使电流表的示数为0.3A,此时灯泡正常发光;②闭合S2,断开S1,两个滑动变阻器串联接入电路,保持变阻器R1的滑片位置不动,移动变阻器R2的滑片,使电流表的示数仍为0.3A,变阻器R2等效代替了灯泡,变阻器R2的电阻等于灯泡正常发光时的电阻,③保持变阻器R2的滑片位置不动,将变阻器R1的滑片移到最左端,变阻器R1接入电路的电阻为0,电路为变阻器R2的简单电路,电流表的示数为0.6A,由欧姆定律可得电源电压
U=I1R2=0.6A×R2
再将变阻器R1的滑片移到最右端,此时变阻器R2和变阻器R1的最大阻值串联接入电路,电流表的示数为0.2A,该电路的总电阻
串联电路总电阻等于各分电阻之和,所以变阻器R2的电阻
R2=R-R1=3R2-10Ω
解得R2=5Ω,④小灯泡的额定功率为
P'=I2R2=(0.3A)2×5Ω=0.45W
五、 计算题(本大题共2小题,25小题7分,26小题8分,共15分.解答时应写出必要的文字说明、公 式和重要的演算步骤,只写出最后结果的不能得分,有数值运算的题,答案中必须写出数值和单位。)
25. 如图,是我国055型万吨级驱逐舰“咸阳”号,该舰满载时排水量约1.23万吨,吃水深度8m,最大航速60km/h。(,g取10N/kg)
(1)“咸阳”号以最大航速匀速航行6min,航行的距离为多少km?
(2)“咸阳”号满载静止时,舰底0.5m2的船板表面受到海水的压力为多大?
(3)若“咸阳”号以36km/h的速度匀速航行时,动力推进系统的输出功率为W,则“咸阳”号受到的牵引力是多少?
【答案】(1)6km;(2);(3)
【解析】
【详解】解:(1)“咸阳”号以最大航速匀速航行,航行的距离为
(2)“咸阳”号满载静止时,舰底受到压强为
舰底的船板表面受到的海水的压力
(3)“咸阳”号速度为
由可得,“咸阳”号受到的牵引力是
答:(1)航行的距离为6km;
(2)舰底0.5m2的船板表面受到海水的压力为;
(3)“咸阳”号受到的牵引力是。
26. 蹦床是青少年喜爱的一种活动,如图甲所示,某物理兴趣小组设计了一种测定蹦床所受压力的装置,其原理图如图乙所示。压敏电阻的阻值随压力的变化而变化,其阻值R与压力F的关系如图丙所示。已知电源电压为5V且保持不变,定值电阻R1=3Ω,电压表的量程为0~3V。求:
(1)该装置的最小电功率;
(2)在满足该电路安全的前提下,可以测量的最大压力;
(3)若电压表量程不变,只在电路中添加一个定值电阻R0,使该装置可测量的最大压力增加到600N,该如何连接?添加的定值电阻R0的阻值为多少?
【答案】(1)2.5W;(2)500N;(3)为使该装置可测量的最大压力增加到600N,可以在电路中串联一个阻值为1Ω的定值电阻R0,或在R1两端并联一个阻值为3Ω的R0
【解析】
【详解】解:(1)由图乙可知,闭合开关,R与R1串联,电压表测量R1两端的电压,电流表测量电路中的电流;由图丙可知,当R受到的压力为0时,R的阻值最大,最大阻值
根据串联电路的电阻特点可知,电路中的最大阻值
由于电源电压不变,由可知,此时电路中的总功率最小,该装置的最小电功率
(2)根据电压表量程可知,R1两端的最大电压
此时电路中的电流
根据串联电路的电压特点可知,R两端的最小电压
由欧姆定律可知,R的最小阻值
由图丙可知,此时R受到的最大压力位500Ω;
(3)由图丙可知,R两端受到的压力越大,R的阻值越小,由欧姆定律可知,电路中的电流越大,当电压表的示数最大为3V时,电路中的最大电流
由欧姆定律可知,电路中的最小总电阻
由图丙可知,当R受到的压力为600N时,R的阻值为1Ω;根据题意可知,R1的阻值为3Ω,电路中为了得到5Ω的总电阻,应该在电路中串联一个定值电阻R0,根据串联电路的电阻特点可知,定值电阻R0的阻值
当压力为600N时,压敏电阻的阻值为1Ω,此时电压表示数为3V,根据串联电路的电压特点可知,压敏电阻两端的电压为
电路中的电流为
由欧姆定律可知,与电压表并联的总电阻
根据并联电路电阻规律可得
解得R0的阻值
答:(1)该装置的最小电功率为2.5W;
(2)在满足该电路安全的前提下,可以测量的最大压力为500N;
(3)为使该装置可测量的最大压力增加到600N,可以在电路中串联一个阻值为1Ω的定值电阻R0,或在R1两端并联一个阻值为3Ω的R0。

展开更多......

收起↑

资源预览
