期末提分专项
专项1 作图题
阶段强化专项训练
类型1 指定力作图

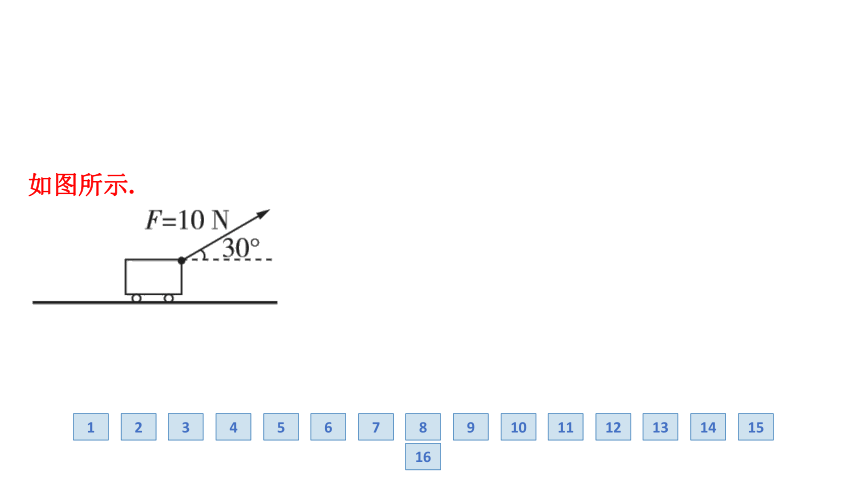

1.[2023连云港赣榆区期中]如图甲所示，
小华用 的力拉着行李箱行走，拉力
的方向与水平面成 角，请在图乙中
画出行李箱所受拉力的示意图.
如图所示.

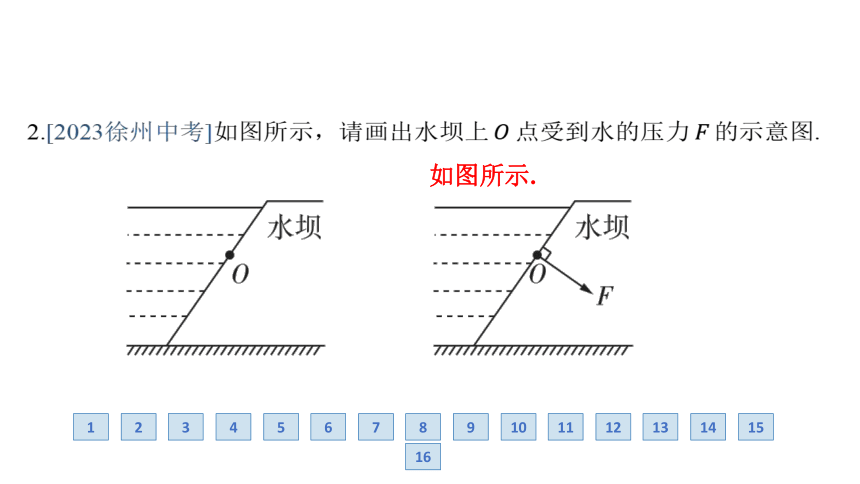

2.[2023徐州中考]如图所示，请画出水坝上 点受到水的压力 的示意图.
如图所示.

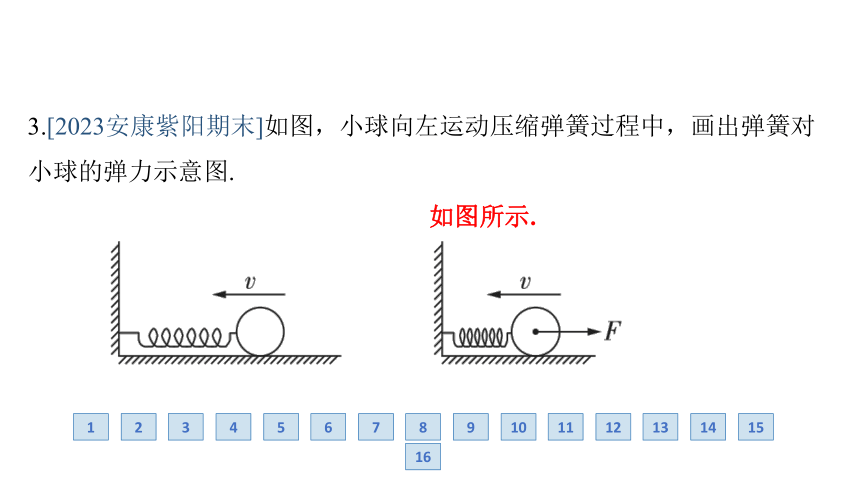

3.[2023安康紫阳期末]如图，小球向左运动压缩弹簧过程中，画出弹簧对小球的弹力示意图.
如图所示.
4.[2023西安八校期中]一乒乓球在一盛水的管中沿管上升，请在图中画出乒乓球所受浮力的示意图.
如图所示.

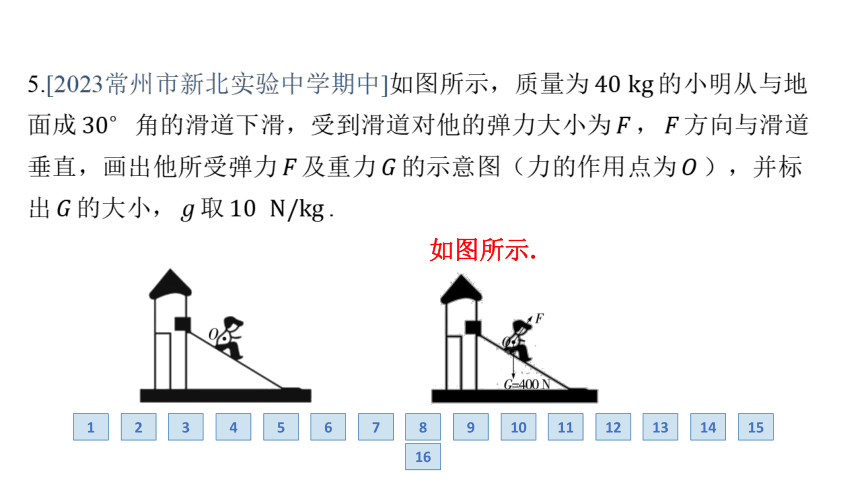

5.[2023常州市新北实验中学期中]如图所示，质量为 的小明从与地
面成 角的滑道下滑，受到滑道对他的弹力大小为 ， 方向与滑道
垂直，画出他所受弹力 及重力 的示意图（力的作用点为 ），并标
出 的大小， 取 .
如图所示.

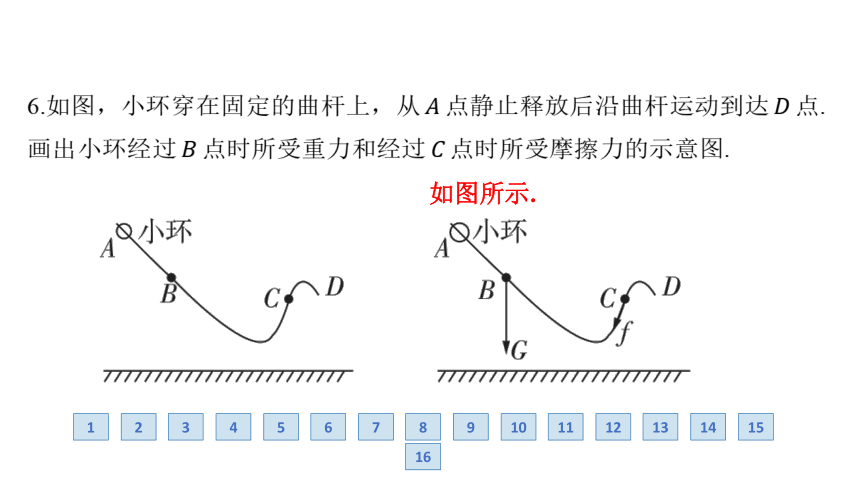

6.如图，小环穿在固定的曲杆上，从 点静止释放后沿曲杆运动到达 点.
画出小环经过 点时所受重力和经过 点时所受摩擦力的示意图.
如图所示.
类型2 平衡状态下作图
7.［易错］[2023常州二模]一个小球在竖直的细绳的作用下，静止在竖直的墙壁上，请在图中画出小球所受力的示意图.
如图所示.
8.[2023西安西工大附中模拟]水平地面上匀速向右运动的小车上，其支架的连杆上固定一铁球，如图所示，请你作出小球受到的力的示意图.
如图所示.
【解析】 由题意可知，小球处于平衡状态，故小球受到竖直向下的重力和杆子对小球竖直向上的力的作用，过铁球的重心画一条沿竖直向下带箭头的线段和沿竖直向上带箭头的线段，并用符号 和 表示出来，注意二力的大小相等，即线段长度相等.
9.[2023陕西师大附中]如图，氦气球在空中沿图示箭头方向匀速向上运动，请画出此刻氦气球的受力示意图.（不计空气阻力）
如图所示.
10.[2023榆林定边七中期末]如图所示，木块竖立在小车上，随小车一起以相同的速度在水平地面上向右做匀速直线运动，不考虑空气阻力，请在图中画出木块所受到的力.
如图所示.
11.[2023南京溧水区期末]如图所示，易拉罐斜立在水平桌面上，请标出易
拉罐的重心 并画出其受力示意图.（易拉罐的重心 在图中的虚线上）
如图所示.
【解析】 易拉罐斜立在水平桌面上，处于静止状态，易拉罐受到重力和支持力是一对平衡力，过接触点垂直于桌面的直线为支持力的作用线，易拉罐的重心在支持力的作用线上，也在图中虚线上，则该作用线与图中虚线的交点为易拉罐的重心，从重心沿竖直向下、竖直向上的方向分别画一条带箭头的线段，并用符号 、 表示.
类型3 非平衡状态下作图
12.[2023乐山中考]一物块在粗糙水平面上减速向右滑行，请画出滑行过程
中此物块的受力示意图，其中 点为物块重心.
如图所示.
【解析】 对物块进行受力分析：竖直方向上，受到重力和支持力，水平方向上，因为向右运动，所以受到水平向左的摩擦力.
13.[2023通辽中考]如图所示，物体 与弹簧连接（弹簧被压缩），静止在
光滑的斜面上，请画出物体 的受力示意图.
如图所示.
14.［易错］[2023西安交大附中期末模拟]如图，请画出鸡蛋在液体中上浮时的受力示意图.
如图所示.
【解析】 鸡蛋在液体中上浮时受到的浮力大于重力.
15.[2023无锡滨湖区期末]如图所示，向右运动着的小车，请根据小球
的状态，画出平放在粗糙车底的物体 所受的支持力和摩擦力.
如图所示.
【解析】 向右运动着的小车，根据小球 向后摆动，说明小车在加速运动，物体 由于惯性保持原来的运动状态，则有
向后运动的趋势，而摩擦力与相对运动趋势方向相反，则摩擦力向右，支持力竖直向上.
类型4 图像作图
16.新考法小明把质量为 的金属球从一楼搬到六楼，在图中用实线画
出金属球质量随高度变化的图像.
如图所示.
【解析】 质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关；小明把质量为 的金属球从一楼搬到六楼，金属球所处的空间位置变化了，但是质量不变,仍为 .
