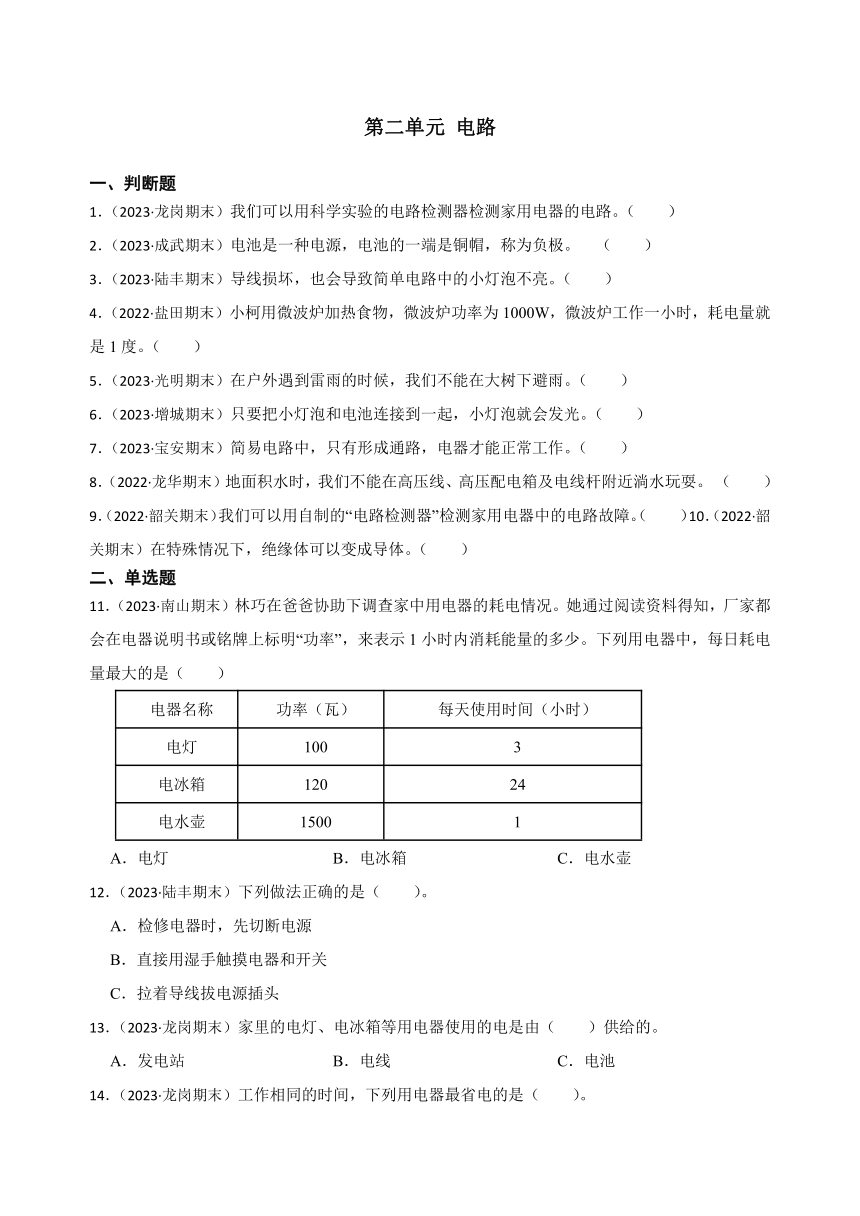

第二单元 电路
一、判断题
1．（2023·龙岗期末）我们可以用科学实验的电路检测器检测家用电器的电路。（　　）
2．（2023·成武期末）电池是一种电源，电池的一端是铜帽，称为负极。 （　　）
3．（2023·陆丰期末）导线损坏，也会导致简单电路中的小灯泡不亮。（　　）
4．（2022·盐田期末）小柯用微波炉加热食物，微波炉功率为1000W，微波炉工作一小时，耗电量就是1度。（　　）
5．（2023·光明期末）在户外遇到雷雨的时候，我们不能在大树下避雨。（　　）
6．（2023·增城期末）只要把小灯泡和电池连接到一起，小灯泡就会发光。（　　）
7．（2023·宝安期末）简易电路中，只有形成通路，电器才能正常工作。（　　）
8．（2022·龙华期末）地面积水时，我们不能在高压线、高压配电箱及电线杆附近淌水玩耍。 （　　）
9．（2022·韶关期末）我们可以用自制的“电路检测器”检测家用电器中的电路故障。（　　）10．（2022·韶关期末）在特殊情况下，绝缘体可以变成导体。（　　）
二、单选题
11．（2023·南山期末）林巧在爸爸协助下调查家中用电器的耗电情况。她通过阅读资料得知，厂家都会在电器说明书或铭牌上标明“功率”，来表示1小时内消耗能量的多少。下列用电器中，每日耗电量最大的是（　　）
电器名称 功率（瓦） 每天使用时间（小时）
电灯 100 3
电冰箱 120 24
电水壶 1500 1
A．电灯 B．电冰箱 C．电水壶
12．（2023·陆丰期末）下列做法正确的是（　　）。
A．检修电器时，先切断电源
B．直接用湿手触摸电器和开关
C．拉着导线拔电源插头
13．（2023·龙岗期末）家里的电灯、电冰箱等用电器使用的电是由（　　）供给的。
A．发电站 B．电线 C．电池
14．（2023·龙岗期末）工作相同的时间，下列用电器最省电的是（　　）。
A．冰箱 B．电脑显示器 C．电风扇

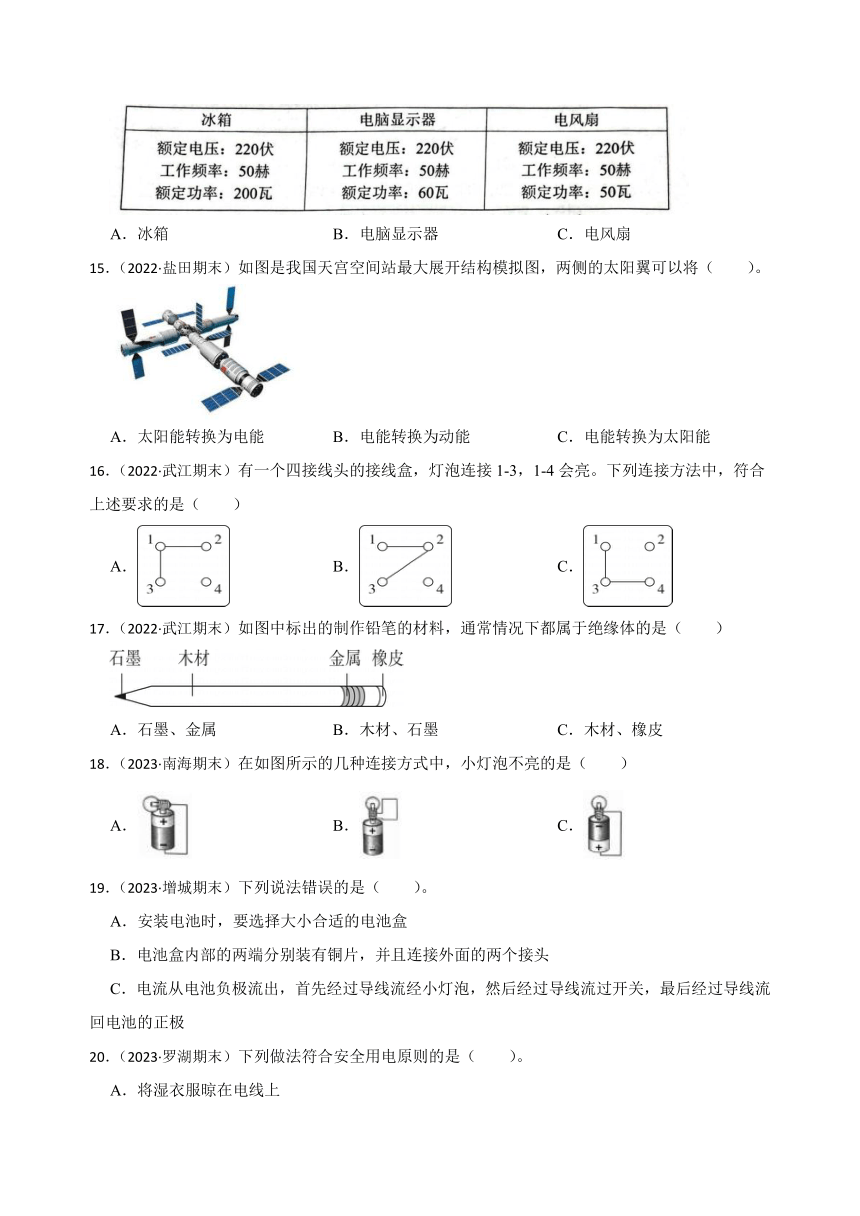

15．（2022·盐田期末）如图是我国天宫空间站最大展开结构模拟图，两侧的太阳翼可以将（　　）。
A．太阳能转换为电能 B．电能转换为动能 C．电能转换为太阳能
16．（2022·武江期末）有一个四接线头的接线盒，灯泡连接1-3，1-4会亮。下列连接方法中，符合上述要求的是（　　）
A． B． C．
17．（2022·武江期末）如图中标出的制作铅笔的材料，通常情况下都属于绝缘体的是（　　）
A．石墨、金属 B．木材、石墨 C．木材、橡皮
18．（2023·南海期末）在如图所示的几种连接方式中，小灯泡不亮的是（　　）
A． B． C．
19．（2023·增城期末）下列说法错误的是（　　）。
A．安装电池时，要选择大小合适的电池盒
B．电池盒内部的两端分别装有铜片，并且连接外面的两个接头
C．电流从电池负极流出，首先经过导线流经小灯泡，然后经过导线流过开关，最后经过导线流回电池的正极
20．（2023·罗湖期末）下列做法符合安全用电原则的是（　　）。
A．将湿衣服晾在电线上
B．电线着火，马上用水浇灭
C．移动电器时，先断开电源
三、综合题

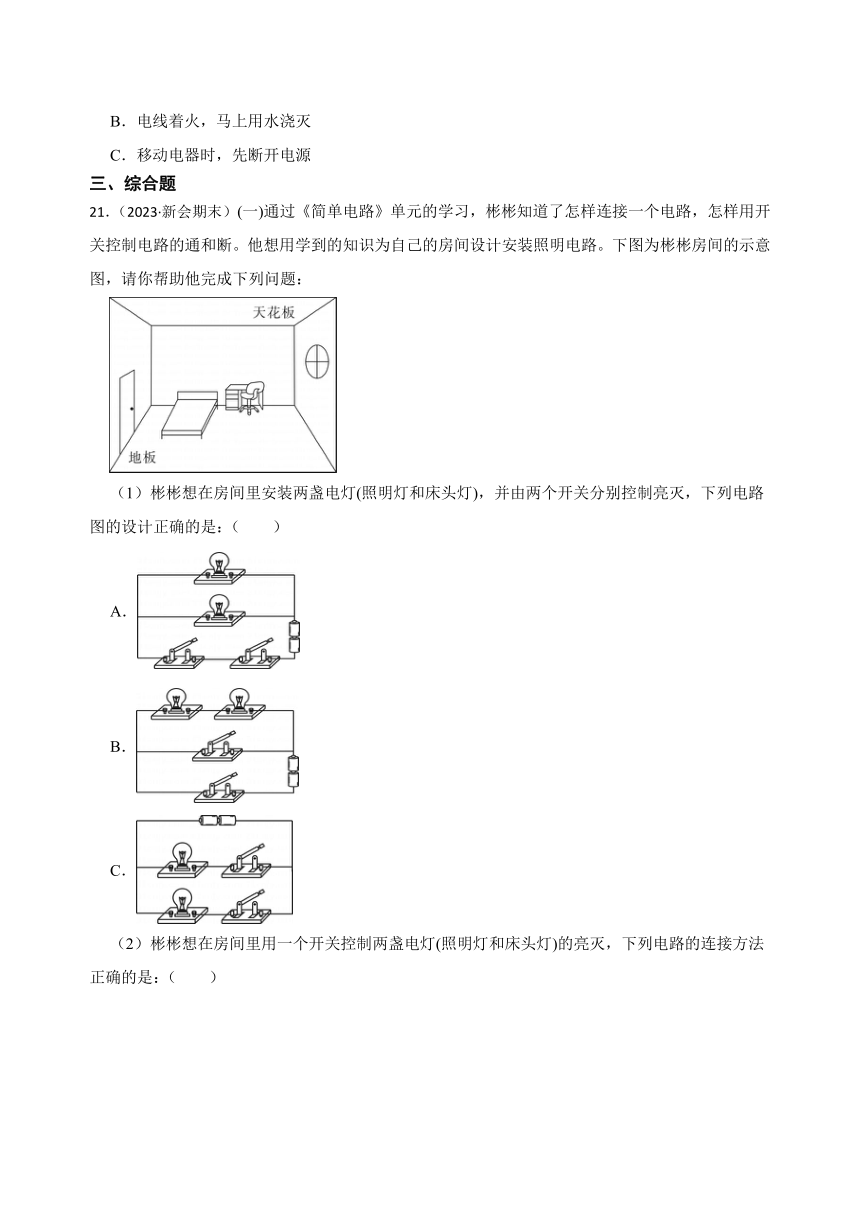

21．（2023·新会期末）(一)通过《简单电路》单元的学习，彬彬知道了怎样连接一个电路，怎样用开关控制电路的通和断。他想用学到的知识为自己的房间设计安装照明电路。下图为彬彬房间的示意图，请你帮助他完成下列问题：
（1）彬彬想在房间里安装两盏电灯(照明灯和床头灯)，并由两个开关分别控制亮灭，下列电路图的设计正确的是：（　　）
A．
B．
C．

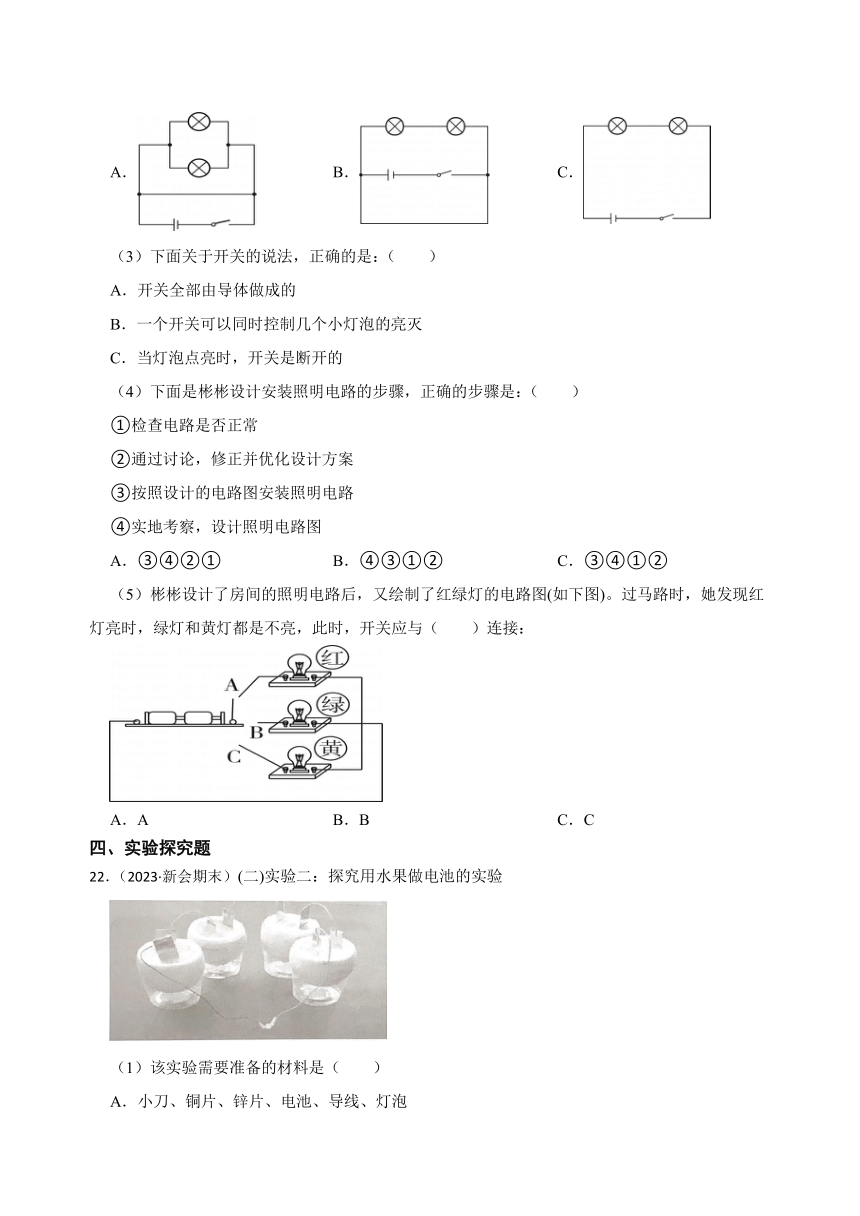

（2）彬彬想在房间里用一个开关控制两盏电灯(照明灯和床头灯)的亮灭，下列电路的连接方法正确的是：（　　）
A． B． C．
（3）下面关于开关的说法，正确的是：（　　）
A．开关全部由导体做成的
B．一个开关可以同时控制几个小灯泡的亮灭
C．当灯泡点亮时，开关是断开的
（4）下面是彬彬设计安装照明电路的步骤，正确的步骤是：（　　）
①检查电路是否正常
②通过讨论，修正并优化设计方案
③按照设计的电路图安装照明电路
④实地考察，设计照明电路图
A．③④②① B．④③①② C．③④①②
（5）彬彬设计了房间的照明电路后，又绘制了红绿灯的电路图(如下图)。过马路时，她发现红灯亮时，绿灯和黄灯都是不亮，此时，开关应与（　　）连接：
A．A B．B C．C
四、实验探究题
22．（2023·新会期末）(二)实验二：探究用水果做电池的实验
（1）该实验需要准备的材料是（　　）
A．小刀、铜片、锌片、电池、导线、灯泡
B．小刀、铜片、木片、柠檬、导线、灯泡
C．小刀、铜片、锌片、柠檬、导线、灯泡
（2）该实验还能使用（　　）代替柠檬（　　）
A．番茄 B．橙子 C．以上都行
（3）该实验中，比较铜片和锌片，（　　）
A．铜片的铜分子比锌片的锌分子更活跃
B．锌片的锌分子比铜片的铜分子更活跃
C．铜片的颜色与锌片的颜色相同
（4）如果实验中小灯泡没有发光，可能是因为（　　）
A．导线把铜片和铜片连接在一起
B．铜片、锌片两个电极一同插入柠檬块中
C．柠檬块太酸了
（5）对于水果电池，以下说法正确的是（　　）
A．水果电池可以产生大量的电流，可供日常所需用电
B．水果电池中，铜片与锌片不能同时插在一块柠檬上
C．使用多个水果进行实验，能产生更多的电能
答案解析部分
1．【答案】错误
【解析】科学实验的电路检测器不能够检测家用电路。家用电路的电压和科学实验的电压不同，用科学实验的电路检测器检测家用电路，可能会造成人触电。
2．【答案】错误
【解析】电池是一种电源，分正负两极，有铜帽的是正极，有锌片的是负极。
3．【答案】正确
【解析】用一节干电池、一段导线，将小灯泡连接入电路中，电流从电池的正极流出通过小灯泡、导线流回电池的负极，就可以点亮小灯泡。如果导线损坏，电流无法通过，也会导致简单电路中的小灯泡不亮。题目说法正确。
4．【答案】正确
【解析】一度电就是一台功率为1000W的电器工作1小时所消耗的电能。 小柯用微波炉加热食物，微波炉功率为1000W，微波炉工作一小时，耗电量就是1度。题目说法正确。
5．【答案】正确
【解析】因为打雷时，云团之间产生了电的现象，电压高。大树是导体，离云层近，大树与云层之间也会产生放电的现象。人也是导体，如果站在树下就会触电，所以应避免在大树下避雨。
6．【答案】错误
【解析】电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会发光。只有电路中电流流过小灯泡，并形成完整的回路，小灯泡才会发光。题目的说法是错误的。
7．【答案】正确
【解析】简易电路中，只有形成通路，电器中才有电流通过，电器才能正常工作。
8．【答案】正确
【解析】地面积水时，我们不能在高压线、高压配电箱及电线杆附近淌水玩耍，小心漏电，发生触电事故。
9．【答案】错误
【解析】家庭电路是220V的交流电，这是能够引发触电事故、致人死亡的电，不能用电路检测器来检测家庭电路。
10．【答案】正确
【解析】像铜丝那样可以通过电流的物质，称为导体，像塑料那样不能通过电流的物质称为绝缘体。导电的物体有：水、大地、铅笔芯等，不能导电的物体有：干木棒、橡胶、塑料等。干木棒是绝缘体，如果沾水后就是导体了。所以题目的说法是正确的。
11．【答案】B
【解析】家用的各种电器都会在说明书或铭牌上标有“功率”一项，它指的是工作时单位时间内耗电量的大小。功率为1000瓦的电器1小时的耗电量就是1度。功率的单位是瓦特，符号是W。功率为1000瓦的电器1小时的耗电量就是1度。题干中的用电器中，电灯每日耗电量是0.3度，电冰箱每日的耗电量是2.88度，电水壶每日的耗电量1.5度，所以每日耗电量最大的是电冰箱。
12．【答案】A
【解析】生命只有一次，事故出于麻痹，加强用电安全意识十分重要，所以我们要提高安全用电的意识，如在检修电器时，先切断电源；不能用湿手触摸电器和开关；拔插头时抓着插头的绝缘部分，不能拉着导线拔电源插头。故选A。
13．【答案】A
【解析】我们将能产生电的装置称为电源，电流是电源提供的，电源分为交流电和直流电，交流电是一种存在周期性变化的电流运动方式，电视机、电冰箱等电器用的电是发电站提供的交流电。
14．【答案】C
【解析】家用的各种电器都会在说明书或铭牌上标有“功率”一项，它指的是工作时单位时间内耗电量的大小。功率为1000瓦的电器，1小时的耗电量就是1度。功率的单位是瓦特，符号是W。
家用的各种电器都会在说明书或铭牌上标有“功率”一项，它指的是工作时单位时间内耗电量的大小。功率为1000瓦的电器，1小时的耗电量就是1度。题干中的电器，冰箱的额定功率最大，电风扇的额定功率最小，所以工作相同的时间，电风扇最省电，冰箱最费电。
15．【答案】A
【解析】图中天和核心舱的两侧伸出像翅膀一样的能量转化设备，它的作用是将太阳能转化为电能。故A正确。
16．【答案】C
【解析】在电路中有电流通过时小灯泡会发光，所以连接1-3、1-4时电路形成了闭环，所以只有C选项符合要求。
17．【答案】C
【解析】容易导电的物体是导体，不容易导电的物体是绝缘体，石墨、金属是导体，木材、橡皮是绝缘体。
18．【答案】B
【解析】根据对电路通路的认识，选项A、C两种电路都能够形成闭合电路，有电流流经小灯泡的灯丝，小灯泡能够点亮。选项B的灯泡两个连接点只与电池的正极连接，无法形成电流通路，小灯泡不亮。故选B。
19．【答案】C
【解析】A、安装电池时，要选择大小合适的电池盒，才能满足自己的要求，A正确。
B、电池盒内的两端分别装有铜片，并连接外面的两个接头，在电池盒的两端各连接好一根导线，把电池安装在电池盒里，B正确。
C、电流从电池正极流出，首先经过导线流经小灯泡，然后经过导线流过开关，最后经过导线流回电池的负极，C错误。
20．【答案】C
【解析】安全用电的要求包括：不靠近变压器，不要用湿手触碰插头，不能用湿布擦灯泡，拔插头时不能触碰铜片部分，不在电线下放风筝，不能在同一个插座上接很多电器，检查电器时，不能只关闭开关，还要切断电源，下雨天待在室内，不能直接拉触电的人，看到断开的电线不要靠近，要及时通知家长或老师，不能用插座中的电做实验等，C是安全用电的表现，有利于保护自己；AB是不安全用电的行为，会有触电的危险。
21．【答案】（1）C
（2）C
（3）B
（4）B
（5）A
【解析】电路有两种连接方式，分别是串联和并联，不同的连接方式各有特点。要求在房间里安装两盏电灯（照明灯和阅读灯），并油两个开关分别控制，应该采用并联的方式连接，两盏灯互不影响，方便使用。
（1）要分别用两个开关控制每个灯的明暗，需要用并联电路，且开关和灯泡在同一个回路中，不影响另外的回路。
（2）串联电路用一个开关即可控制两个灯泡。
（3）开关由导体和绝缘体两种材质做成；一个开关可以控制多个小灯泡的明暗；当灯泡亮时，开关是闭合的，此时电流形成回路。所以此题选B。
（4）设计照明电路时，要先实地考察，再设计电路，然后按照设计电路进行按照照明，检查电路是否正常，再讨论、修改优化设计方案。
（5）红灯亮时，开关接触到A点，其余B、C两点断路。
22．【答案】（1）C
（2）C
（3）B
（4）A
（5）B
【解析】（1）探究用水果做电池的实验，需要用到的材料有：小刀（用来削苹果），铜片（充当电池正极），锌片（充当电池负极），柠檬，导线和小灯泡。
（2）柠檬有酸，可以用含有酸的水果来代替，橙子或番茄都可以。
（3）锌的活跃性比铜好，锌片的锌分子比铜片的同分子更活跃。
（4）小灯泡没有发光，可能是因为铜片和铜片插在同一块柠檬上，没有电流流过。
（5）水果电池的制作时要注意，一个水果插电池正极，另一个水果插电池负极。
