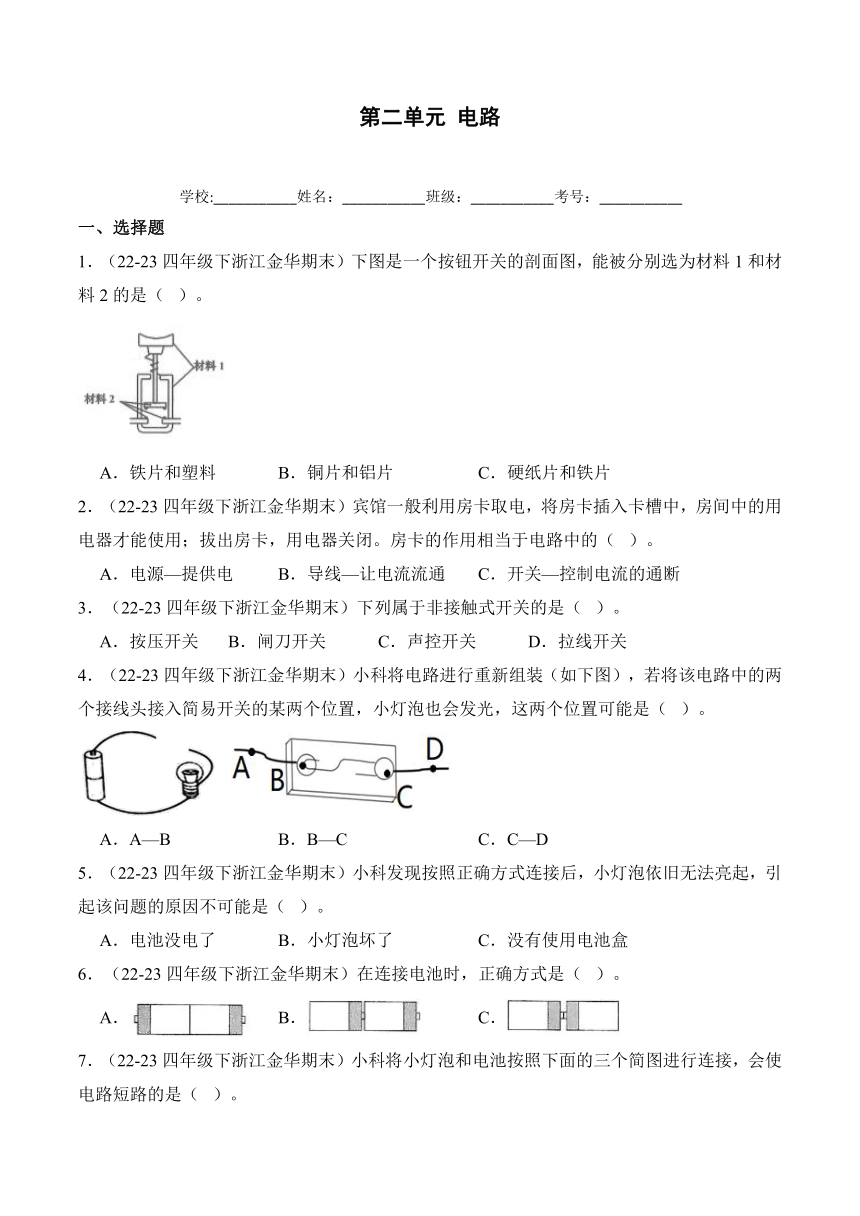

第二单元 电路
学校:___________姓名：___________班级：___________考号：___________
一、选择题
1．（22-23四年级下浙江金华期末）下图是一个按钮开关的剖面图，能被分别选为材料1和材料2的是（ ）。
A．铁片和塑料 B．铜片和铝片 C．硬纸片和铁片
2．（22-23四年级下浙江金华期末）宾馆一般利用房卡取电，将房卡插入卡槽中，房间中的用电器才能使用；拔出房卡，用电器关闭。房卡的作用相当于电路中的（ ）。
A．电源—提供电 B．导线—让电流流通 C．开关—控制电流的通断
3．（22-23四年级下浙江金华期末）下列属于非接触式开关的是（ ）。
A．按压开关 B．闸刀开关 C．声控开关 D．拉线开关
4．（22-23四年级下浙江金华期末）小科将电路进行重新组装（如下图），若将该电路中的两个接线头接入简易开关的某两个位置，小灯泡也会发光，这两个位置可能是（ ）。

A．A—B B．B—C C．C—D
5．（22-23四年级下浙江金华期末）小科发现按照正确方式连接后，小灯泡依旧无法亮起，引起该问题的原因不可能是（ ）。
A．电池没电了 B．小灯泡坏了 C．没有使用电池盒
6．（22-23四年级下浙江金华期末）在连接电池时，正确方式是（ ）。
A． B． C．
7．（22-23四年级下浙江金华期末）小科将小灯泡和电池按照下面的三个简图进行连接，会使电路短路的是（ ）。
A． B． C．

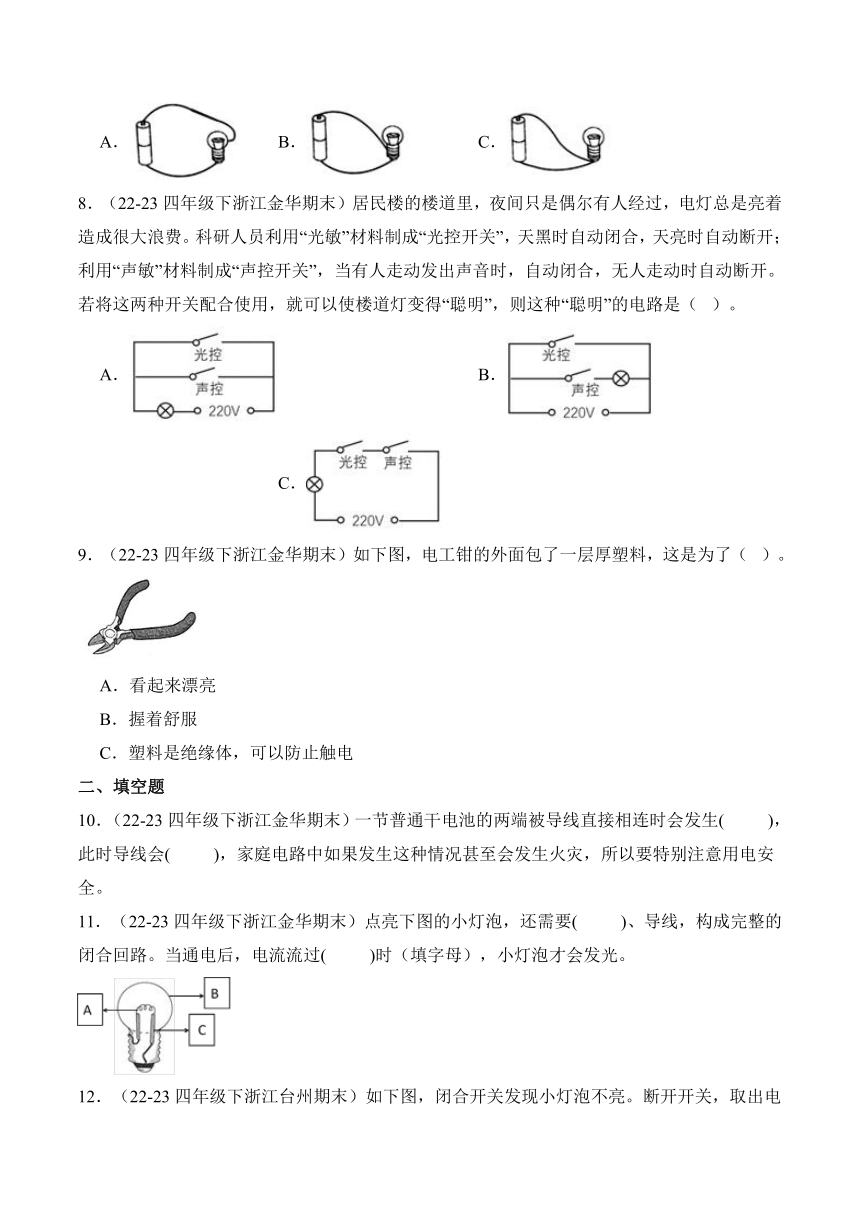

8．（22-23四年级下浙江金华期末）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（ ）。
A． B． C．
9．（22-23四年级下浙江金华期末）如下图，电工钳的外面包了一层厚塑料，这是为了（ ）。
A．看起来漂亮
B．握着舒服
C．塑料是绝缘体，可以防止触电
二、填空题
10．（22-23四年级下浙江金华期末）一节普通干电池的两端被导线直接相连时会发生( )，此时导线会( )，家庭电路中如果发生这种情况甚至会发生火灾，所以要特别注意用电安全。
11．（22-23四年级下浙江金华期末）点亮下图的小灯泡，还需要( )、导线，构成完整的闭合回路。当通电后，电流流过( )时（填字母），小灯泡才会发光。

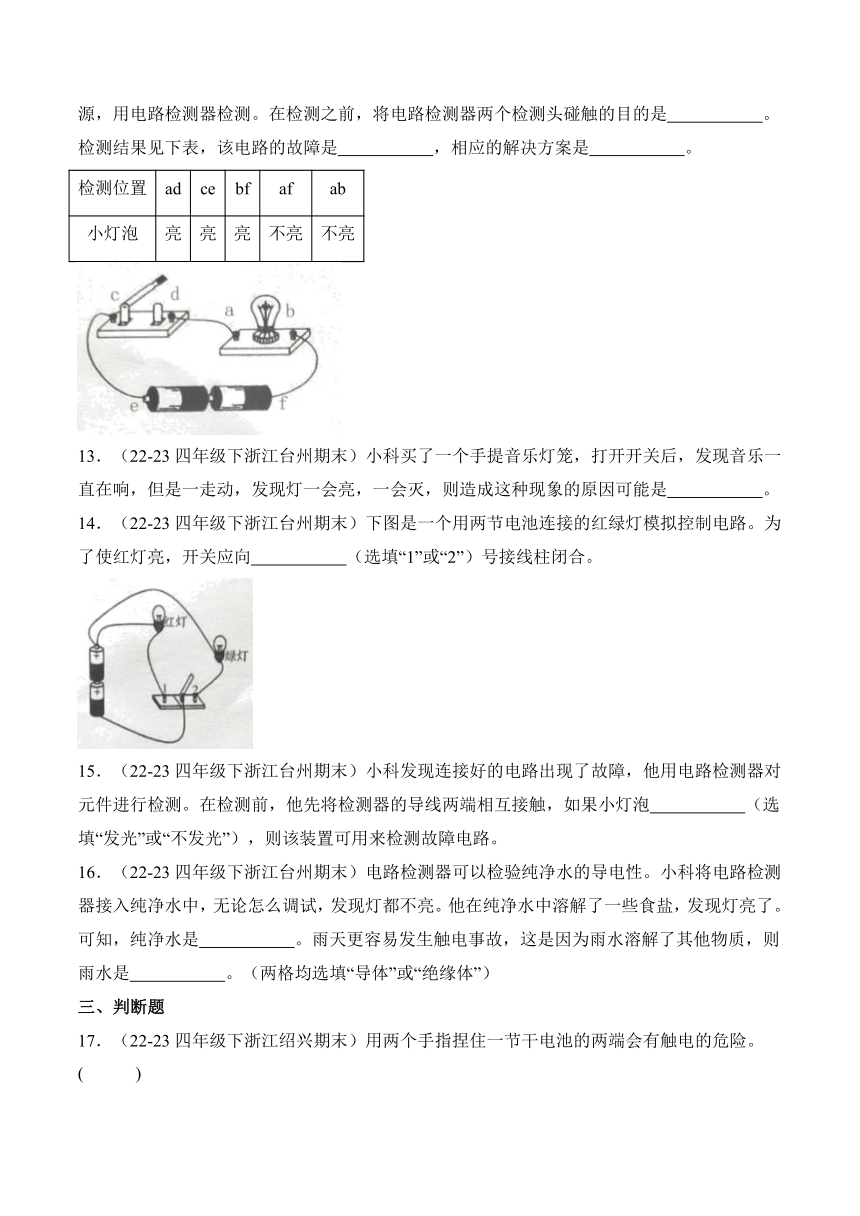

12．（22-23四年级下浙江台州期末）如下图，闭合开关发现小灯泡不亮。断开开关，取出电源，用电路检测器检测。在检测之前，将电路检测器两个检测头碰触的目的是 。检测结果见下表，该电路的故障是 ，相应的解决方案是 。
检测位置 ad ce bf af ab
小灯泡 亮 亮 亮 不亮 不亮
13．（22-23四年级下浙江台州期末）小科买了一个手提音乐灯笼，打开开关后，发现音乐一直在响，但是一走动，发现灯一会亮，一会灭，则造成这种现象的原因可能是 。
14．（22-23四年级下浙江台州期末）下图是一个用两节电池连接的红绿灯模拟控制电路。为了使红灯亮，开关应向 （选填“1”或“2”）号接线柱闭合。
15．（22-23四年级下浙江台州期末）小科发现连接好的电路出现了故障，他用电路检测器对元件进行检测。在检测前，他先将检测器的导线两端相互接触，如果小灯泡 （选填“发光”或“不发光”），则该装置可用来检测故障电路。
16．（22-23四年级下浙江台州期末）电路检测器可以检验纯净水的导电性。小科将电路检测器接入纯净水中，无论怎么调试，发现灯都不亮。他在纯净水中溶解了一些食盐，发现灯亮了。可知，纯净水是 。雨天更容易发生触电事故，这是因为雨水溶解了其他物质，则雨水是 。（两格均选填“导体”或“绝缘体”）
三、判断题
17．（22-23四年级下浙江绍兴期末）用两个手指捏住一节干电池的两端会有触电的危险。( )

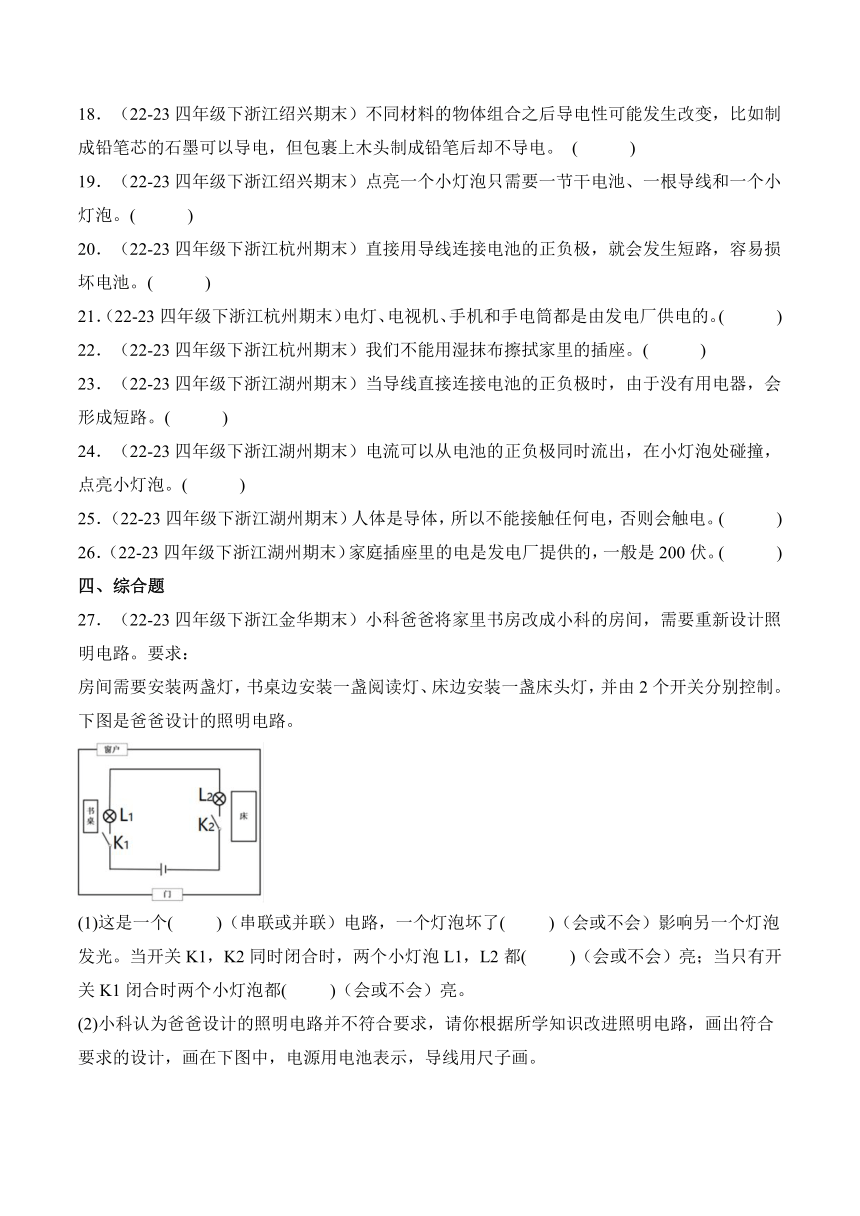

18．（22-23四年级下浙江绍兴期末）不同材料的物体组合之后导电性可能发生改变，比如制成铅笔芯的石墨可以导电，但包裹上木头制成铅笔后却不导电。 ( )
19．（22-23四年级下浙江绍兴期末）点亮一个小灯泡只需要一节干电池、一根导线和一个小灯泡。( )
20．（22-23四年级下浙江杭州期末）直接用导线连接电池的正负极，就会发生短路，容易损坏电池。( )
21．（22-23四年级下浙江杭州期末）电灯、电视机、手机和手电筒都是由发电厂供电的。( )
22．（22-23四年级下浙江杭州期末）我们不能用湿抹布擦拭家里的插座。( )
23．（22-23四年级下浙江湖州期末）当导线直接连接电池的正负极时，由于没有用电器，会形成短路。( )
24．（22-23四年级下浙江湖州期末）电流可以从电池的正负极同时流出，在小灯泡处碰撞，点亮小灯泡。( )
25．（22-23四年级下浙江湖州期末）人体是导体，所以不能接触任何电，否则会触电。( )
26．（22-23四年级下浙江湖州期末）家庭插座里的电是发电厂提供的，一般是200伏。( )
四、综合题
27．（22-23四年级下浙江金华期末）小科爸爸将家里书房改成小科的房间，需要重新设计照明电路。要求：
房间需要安装两盏灯，书桌边安装一盏阅读灯、床边安装一盏床头灯，并由2个开关分别控制。下图是爸爸设计的照明电路。
(1)这是一个( )（串联或并联）电路，一个灯泡坏了( )（会或不会）影响另一个灯泡发光。当开关K1，K2同时闭合时，两个小灯泡L1，L2都( )（会或不会）亮；当只有开关K1闭合时两个小灯泡都( )（会或不会）亮。
(2)小科认为爸爸设计的照明电路并不符合要求，请你根据所学知识改进照明电路，画出符合要求的设计，画在下图中，电源用电池表示，导线用尺子画。

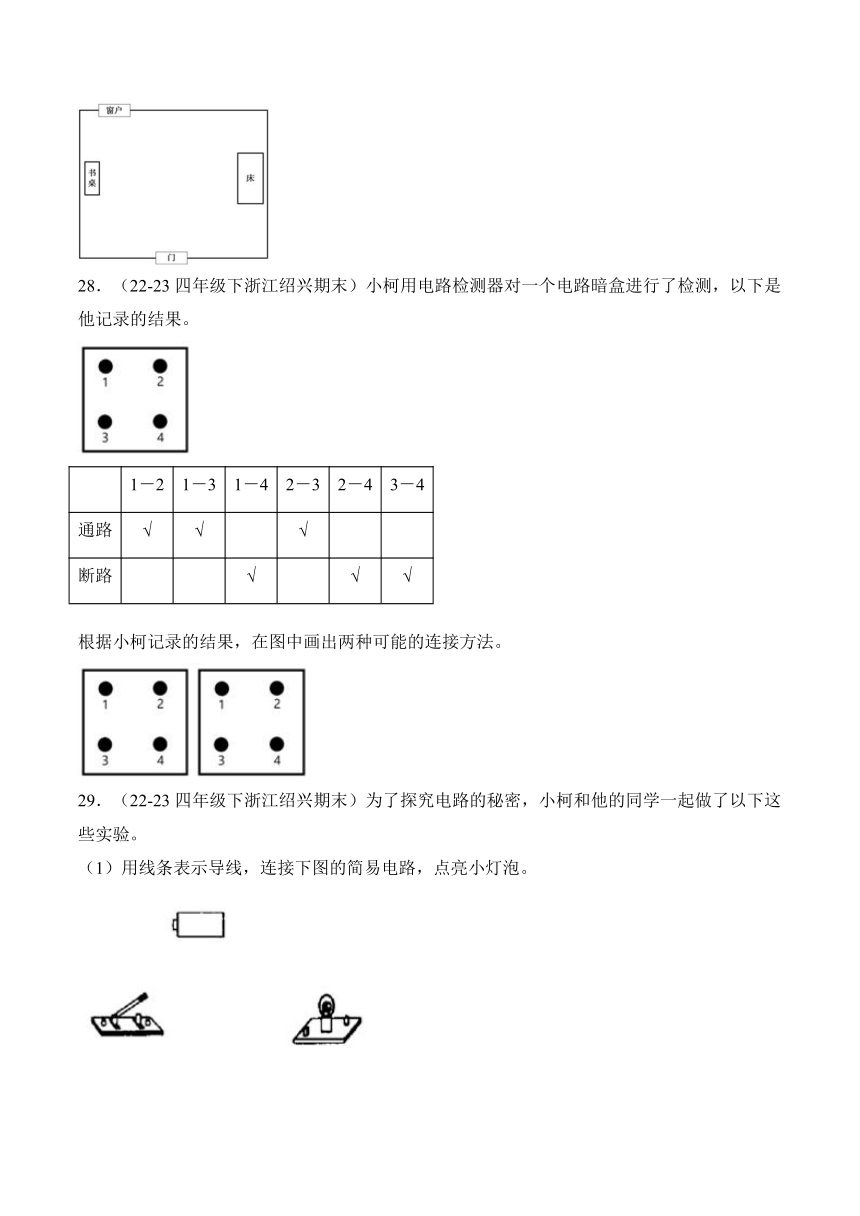

28．（22-23四年级下浙江绍兴期末）小柯用电路检测器对一个电路暗盒进行了检测，以下是他记录的结果。
1－2 1－3 1－4 2－3 2－4 3－4
通路 √ √ √
断路 √ √ √
根据小柯记录的结果，在图中画出两种可能的连接方法。
29．（22-23四年级下浙江绍兴期末）为了探究电路的秘密，小柯和他的同学一起做了以下这些实验。
（1）用线条表示导线，连接下图的简易电路，点亮小灯泡。
（2）请用电路元件符号画出第（1）题的电路连接图。
参考答案
1．C
详解：开关是控制电流通断的装置。制作开关的材料都是由导体材料和绝缘体材料制成的。选为材料1是硬纸片，因为材料1的部位是手接触的部位，要选用绝缘体材料，防止人触电。材料2的是铁片，要选用导体材料，所以C符合题意。
2．C
详解：房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关，开关是控制电流通断的装置，所以C符合题意。
3．C
详解：开关是控制电流通断的装置。开关还分为接触式开关和非接触式开关。接触式开关有按压开关、闸刀开关、拉线开关等。非接触式开关的有声控开关、遥控开关，所以C符合题意。
4．B
详解：连接B-C能够形成闭合回路，使电流流入灯泡，B正确，AC错误，故选B。
5．C
详解：灯泡中有电流通过，形成完整的回路，小灯泡就能发光。小灯泡不发光的原因可能是电池没电了、小灯泡坏了。没有使用电池盒不影响小灯泡发光。
6．B
详解：用多节电池的手电筒中，电池的连接方式是串联，一节电池的正极与另一节电池的负极相连。
7．C
详解：使用电池的时候，不允许用导线把电池两极连接起来，这样连接会形成短路。短路时，电线和电池会在一瞬间发热变烫，不仅灯泡不能发光，电池也会很快坏掉，甚至可能爆炸。图A是断路，图B是闭合电路，图C是短路。
8．C
详解：根据题意可知，只有晚上(光控开关闭合) 有人行动发出声音的时候(声控开关闭合)，楼道灯才变亮，即声控开关和光控开关都闭合了灯才能亮。这说明两开关共同控制电路，即为串联。故C符合题意。
9．C
详解：容易导电的物体，就是导体。如：各种金属，酸碱盐的水溶液，大地，人体等。不容易导电的物体，就是绝缘体。如：玻璃，陶瓷，橡胶，塑料等。如图，电工钳的外面包了一层厚塑料，这是为了塑料是绝缘体，可以防止触电。
10． 短路 发热变烫
详解：当电池的两端被导线直接连接起来时，就会发生短路。此时，电路中的电流会急剧增大。如果长时间处于这种状态可能会烧毁 电池，引发火灾。所以要特别注意用电安全。
11． 电池 A
详解：电从电池的一端正极流出来，通过灯泡从灯泡的一个连接点进入，经过灯丝，再从灯泡的另一个连接点流出，回到这个电池的另一端负极，形成一条完整的环路，灯泡就会发光。利用电来点亮一只小灯泡需要一个包括电池、 导线在内的完整的闭合回路。
12． 检测电路检测器是否正常 灯泡损坏 更换灯泡
详解：常用的“电路检测器”是由一节干电池、三根导线、一个小灯泡组装而成，它是根据观察电路检测器中灯泡是否发光来找出电路故障。用“电路检测器”可以检测电路故障，检测前要先切断该电路的电源，然后使电路检测器的两个检测头相互接触，检验检测器是否完好。所以在使用之前，总是要让两个检测头互相接触一下，这样做的目的是检测电路检测器是否正常。题干中的检测结果显示，该电路的故障是小灯泡损坏，我们可以通过更换小灯泡解决问题。
13．灯泡没有安装好或有一段电线接触不好。
详解：电从电池的一端正极流出来，通过灯泡从灯泡的一个连接点进入，经过灯丝，再从灯泡的另一个连接点流出，回到这个电池的另一端负极，形成一条完整的环路，灯泡就会发光。电路出了故障，电流就会中断，灯泡就不会亮了。小灯泡一会儿灭，一会儿又非常亮，首先排除电池没电、开关没有电流经过、小灯泡灯丝断了、电池的正负极接反了等原因，可能是因为灯泡没有安装好或有一段电线接触不好。
14．1
详解：在并联电路中有多条路径，用电器之间工作的时候是互不影响的。图中是一个用两节电池连接的红绿灯模拟控制电路。为了使红灯红灯亮，开关应向1号接线柱闭合。
15．发光
详解：电路检测器根据观察电路检测器中灯泡是否发光来找出电路故障。用“电路检测器”可以检测电路故障，检测前要先切断该电路的电源，然后使电路检测器的两个检测头相互接触，检验检测器是否完好。若小灯泡发光，则该装置可用来检测故障电路。
16． 绝缘体
导体
详解：容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。在题干的实验中，小科用纯净水做实验，灯不亮，而在纯净水中溶解了一些食盐，发现灯亮了，说明了纯净水本身不是导体，是绝缘体。而雨天更容易发生触电事故是因为雨水不是纯净的水，会溶解其他物质，就变成导体。
17．×
详解：发电厂发出的、通过电线送到各家各户的电是220V交流电，这是足以引发触电事故、致人死亡的电，安全电压是36V。干电池1.5V的电压远低于36V的安全电压，是不会有触电危险的。题目的说法是错误的。
18．√
详解：一般情况下，物体按照容不容易导电，分为导体和绝缘体。像钢尺、铁钉这些容易导电的物体叫导体。像木头、塑料、橡皮这些不容易导电的物体叫绝缘体。铅笔芯是石墨制成的，石墨是导体，但包裹上木头制成铅笔后却不导电，这是因为木头是绝缘体。题目说法正确。
19．√
详解：一个电路中必需具备的电源器件是电源、用电器和导线。最简易的照明电路，只有一节电池、一个灯泡和一根导线就可以连接成为一个简单的闭合电路，使电流形成回路，灯泡正常发光。
20．√
详解：电池的一端是铜帽，称为正极，另一端是锌壳，称为负极。当电池的两极被导线直接连接起来，就会发生短路，容易损坏电池。题目的说法是正确的。
21．×
详解：电源通常分为发电厂提供的交流电和电池提供的直流电，电灯、电视机等家电功率大，采用交流电工作，由发电厂提供。手机和手电筒使用电池作为电源。题目的说法是错误的。
22．√
详解：不能用湿布擦拭正在工作的电器、湿手触动带电的开关，否则会改变材料的导电能力，因为水是导电的，用湿抹布擦拭家里的插座，水流到金属片上，与手就会形成导体，出现触电状况。
23．√
详解：干电池的金属铜帽端是正极，另一端是负极。当导线直接与电池的正、负极相连，而没有经过小灯泡时，就会造成短路。短路时，电池中的电会很快消耗完，并且电池还会在一瞬间发热变烫，甚至可能爆炸。所以，在实验中，要避免出现短路。
24．×
详解：电流从电池的正极流出，通过小灯泡(从小灯泡的一个连接点进入，经过灯丝，从另一个连接点流出)回到这个电池的负极，形成一个完整的回路，小灯泡就能发光。
25．×
详解：人体虽是导体，但有电流通过人体，且电流非常小时，电流不会超过人体的承受能力，就不会发生触电事故，对人体造成伤害。所以，题干表述错误。
26．×
详解：家庭插座里的电是发电厂提供的，一般是220伏。所以，题干表述错误。
27．(1) 串联 会 会
不会
(2)
分析：电路有两种连接方法，一是串联电路，二是并联电路。根据对电路连接的认识，串联电路中电流只有一条路径，用电器之间工作的时候是相互影响的；而在并联电路中有多条路径，用电器之间工作的时候是互不影响的。
详解：（1）读图可知，图中两个灯泡和两个开关依次连接，所以这是一个串联电路，串联电路中电流只有一条路径，用电器之间工作的时候是相互影响的。一个灯泡坏了，电流无法通过，会影响另一个灯泡发光。根据图设计的电路图，一盏阅读灯、一盏床头灯和2个开关串联，两个开关同时控制两盏灯，任何一个开关都不能单独控制电路，无法做到两个开关分别控制两盏灯。当开关K1，K2同时闭合时，两个小灯泡L1，L2都会亮；当只有开关K1闭合时两个小灯泡都不会亮。
（2）在并联电路中有多条路径，用电器之间工作的时候是互不影响的。所以将图1中电路设计成并联电路即可。如下图所示，可以做到两个开关分别控制两盏灯。
28．
详解：通过电路检测器，看小灯泡亮不亮，判断电路连接情况，如果能够点亮小灯泡，说明接线柱之间存在通路，可以通过多个接线柱之间的测量来判断内部的连通情况。根据对接线盒检测结果的认识，1-2、1-3和2-3存在电流通路，1-4、2-4和3-4之间没有通路，所以1、2、3点不与4点连接即可。
29．（1）
（2）
分析：电从电池的一端正极流出来，通过灯泡从灯泡的一个连接点进入，经过灯丝，再从灯泡的另一个连接点流出，回到这个电池的另一端负极，形成一条完整的回路，灯泡就会发光。电路出了故障，电流就会中断，灯泡就不会亮了。
详解：（1）电从电池的一端正极流出来，通过灯泡从灯泡的一个连接点进入，经过灯丝，再从灯泡的另一个连接点流出，回到这个电池的另一端负极，形成一条完整的回路，灯泡就会发光。用一节干电池、两根导线，将小灯泡连接入电路中，电流从电池的正极流出通过小灯泡、导线流回电池的负极，就可以点亮小灯泡。
（2）用一节干电池、两根导线，将小灯泡连接入电路中，电流从电池的正极流出通过小灯泡、导线流回电池的负极，就可以点亮小灯泡。用电路元件符号来代替上边的实物即可，在电路连接图导线要平直。
