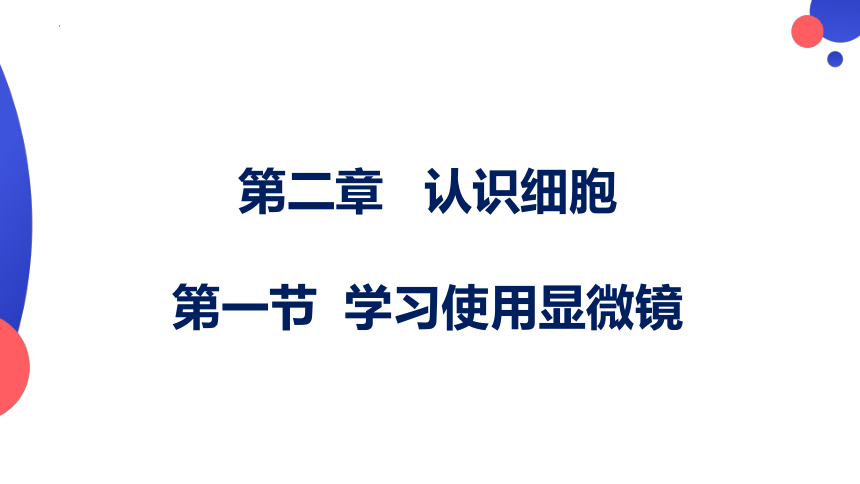

第二章 认识细胞
第一节 学习使用显微镜
正确使用显微镜，学会正确规范使用显微镜的步骤、方法，并观察到清晰的图像
01
02
认同显微镜的重要作用，爱护显微镜
03

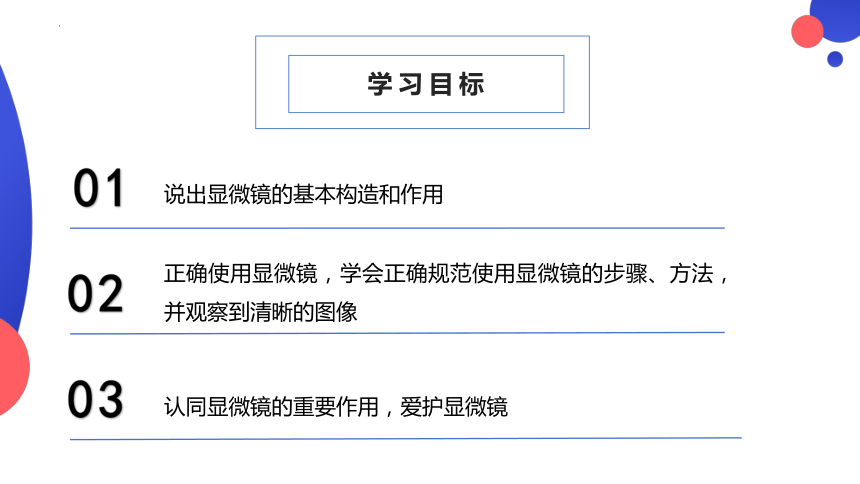

学习目标
说出显微镜的基本构造和作用

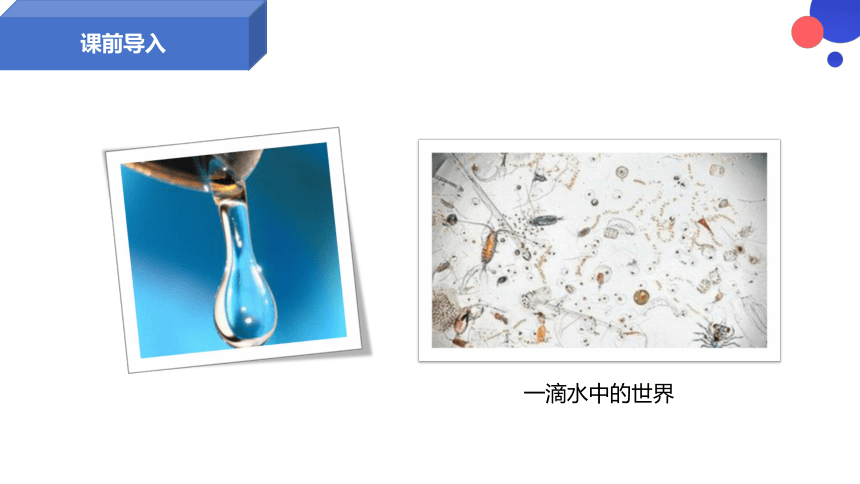

课前导入
一滴水中的世界

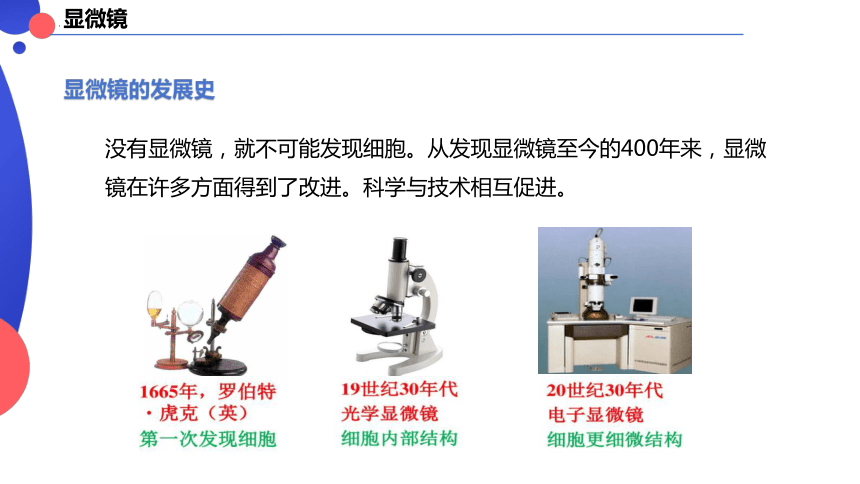

显微镜的发展史

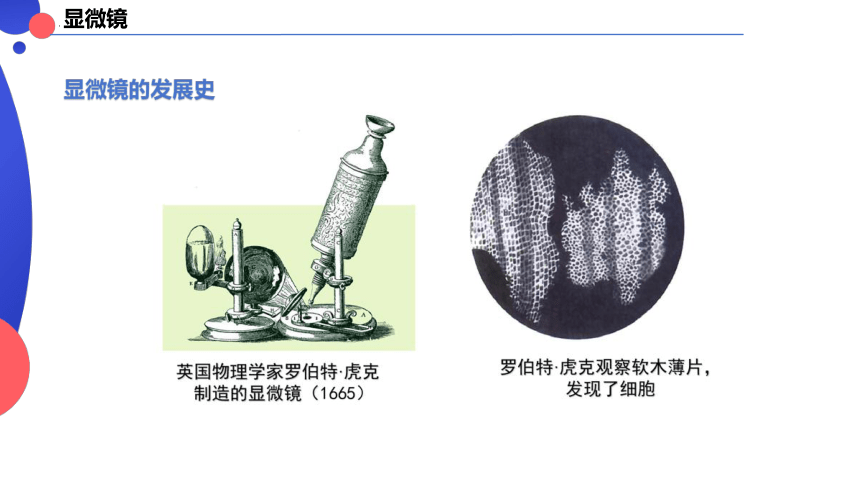

显微镜的发展史
没有显微镜，就不可能发现细胞。从发现显微镜至今的400年来，显微镜在许多方面得到了改进。科学与技术相互促进。
双目显微镜
单目显微镜

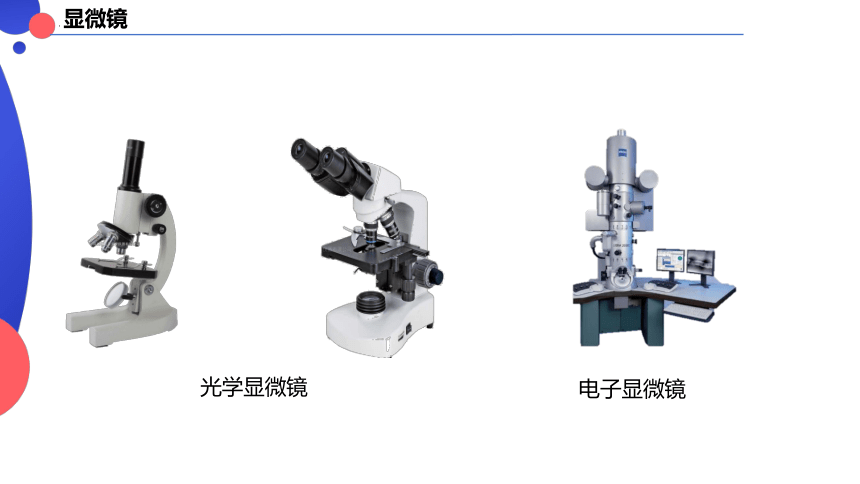

显微镜
电子显微镜
光学显微镜
粗准焦螺旋
细准焦螺旋
镜臂
压片夹
载物台
镜柱
目镜
镜筒
转换器
物镜
通光孔
遮光器
反光镜
镜座
单
目
显
微
镜
双
目
显
微
镜

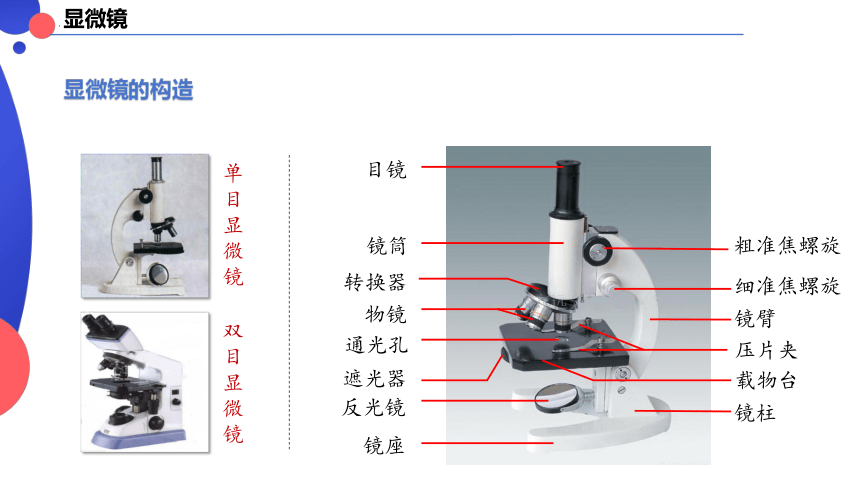

显微镜的构造
镜座
镜柱
镜臂
镜筒
转换器
作用：稳定镜身
作用：支持镜身
作用：握镜作用
作用：上装目镜，下装转换器
作用：安放和转换物镜
载物台
作用：放置玻片标本
通光孔
作用：使光线通过物镜和镜筒内
遮光器
作用：调节通光孔的进光量
反光镜
作用：反射光线
粗准
焦螺旋
作用：升降镜筒（幅度较大）
细准
焦螺旋
作用：升降镜筒（幅度较小）

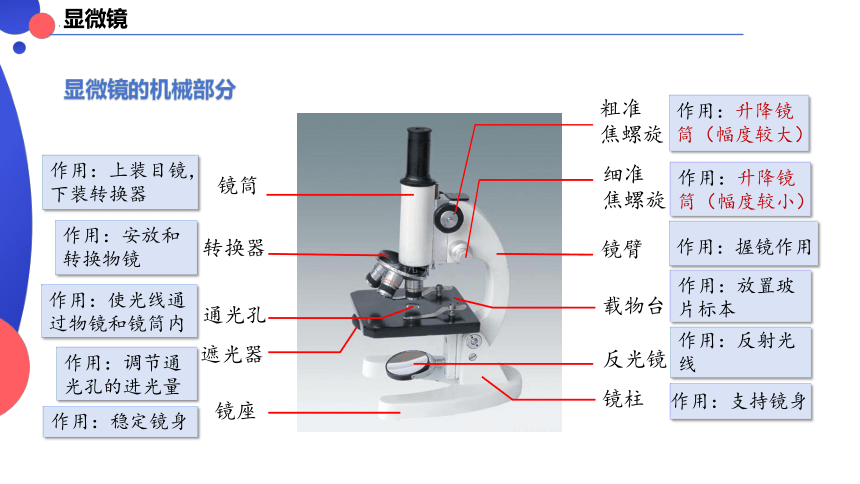

显微镜的机械部分
目镜
物镜
作用：放大物像
放大倍数
物镜有螺纹；
物镜越长，放大倍数越大。
放大倍数
目镜无螺纹；
目镜越短，放大倍数越大。
显微镜的光学部分
一转 ，使 对准通光孔；
二转 ，使 对准通光孔；
三转 ，使反射光线经过通光孔、物镜、镜筒到达目镜。
1.对光调光
明亮的视野
转换器
遮光器
反光镜
低倍物镜
较大光圈
一、单目显微镜
1.对光调光
一、单目显微镜
放置标本
下降镜筒
转动粗准焦螺旋缓缓下降镜筒时眼睛一定要从 看向物镜前端，直至接近玻片标本。
正面朝上，用压片夹固定玻片两侧
侧面
2.调焦观察
一、单目显微镜
（1）打开显微镜电源开关，确认载物台已经降到最低处、低倍物镜对准通光孔。
（2）调节两个目镜间距离以适应瞳距，用光源调节旋钮调节视野亮度。
1.对光调光
二、双目显微镜
（1）把要观察的玻片标本放在载物台上，用压片夹固定，通过调整移动手轮来移动玻片，将标本移至通光孔中心。
（2）转动粗准焦螺旋，使载物台缓慢上升，至玻片标本尽量接近物镜此过程要从侧面注视。
（3）转动粗准焦螺旋，使载物台缓慢下降，直到看清物像。微调目镜间距离使双目观察到的视野完全重合。转动细准焦螺旋，使物像更加清晰。
（4）转换物镜观察的操作方法与单目显微镜的基本相同。
2.调焦观察
二、双目显微镜
数码液晶显微镜的操作步骤与双目显微镜的基本一致。
数码液晶显微镜可以直接在液晶屏上显示观察到的视野画面，为拍照和录像提供了极大的便利。
三、数码液晶显微镜
写在玻片上的“上”字，在显微镜下看到的是什么字？
玻片上的物
视野里的像
显微镜下的物与像的关系：
上
上
互为倒像
观察下图，你能总结出显微镜的成像特点吗？
显微镜的成像特点
上下相反、左右也相反
一只手握，一只手托
转动转换器时是手指放在转换器的边缘转动，不要用手指掰着物镜转动
对光完成后不能再动反光镜
镜筒下降时，眼睛一定要看着物镜。
不能用手或布直接擦拭目镜和物镜
观察显微镜注意事项：
50倍下显微镜细胞图
400倍下显微镜细胞图
结论：放大倍数越大,细胞越大,数量越少;
放大倍数越小,细胞越小,数量越多。
5× 10× 16 ×
10×
40×
物镜
目镜
放大倍数
物体放大倍数的计算
显微镜的放大倍数
50×
100×
160×
200×
400×
640×
如果目镜放大5倍，物镜放大10倍，显微镜放大多少倍？
那么，如果目镜放大10倍，物镜放大40倍，显微镜放大多少倍？
50倍
400倍
物镜放大倍数
目镜的放大倍数
课堂总结
练习使用显微镜
一、取镜和安放
右手握、左手托；略偏左、安目镜。
二、对光
低倍（物）镜、左眼看、右眼睁、转反光。
三、观察
压标本、降镜筒、左眼看、升镜筒。
四、清洁收镜
随堂练习
0
1. 某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A.玻片上 B.物镜上 C.反光镜上 D.目镜上
2. 将位于显微镜右上方的物像移动到视野中央，玻片标本的移动方向是(　　)
A．左上方 B．左下方　　　 C．右上方 D．右下方
显微镜成倒立的像，物像的移动方向和玻片标本的移动方向相反。物像偏哪就往哪移。
D
C
