第三节　地形图
第2课时 分层设色地形图 地形剖面图
第2章 地球和地图

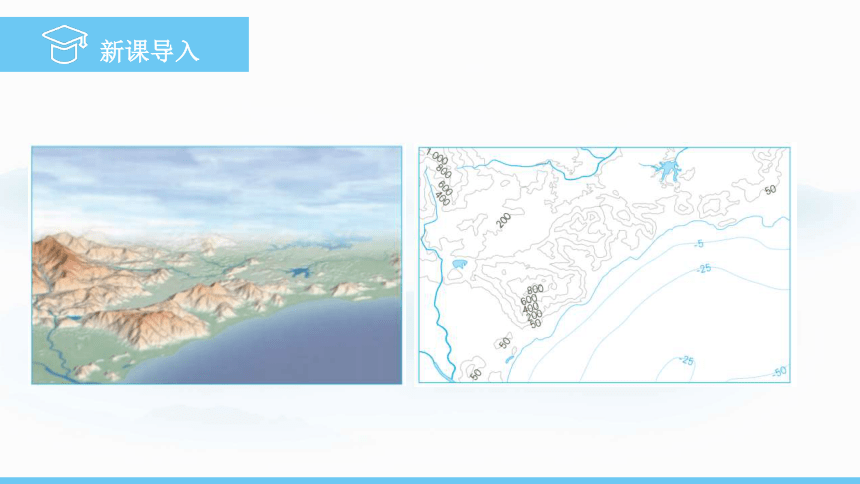

新课导入
学习目标
1.借助分层设色地形图，能够识别山地、丘陵、盆地、高原、平原五种地形。
2.运用地形剖面图，判读地势高低起伏、坡度陡缓，并能绘制简单的地形剖面图。
分层设色地形图
新知学习

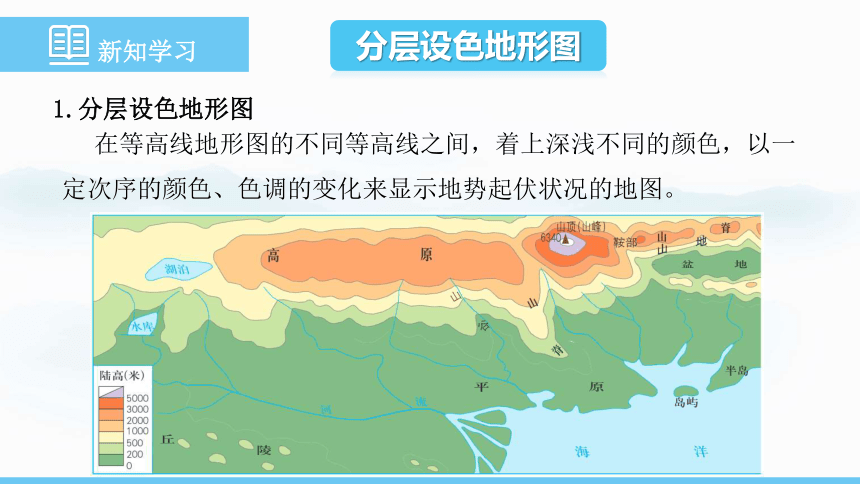

1.分层设色地形图
在等高线地形图的不同等高线之间，着上深浅不同的颜色，以一定次序的颜色、色调的变化来显示地势起伏状况的地图。
绿色：平原
黄、褐色：山地和高原
白色：雪山冰川
浅蓝到深蓝：海水由浅到深的变化

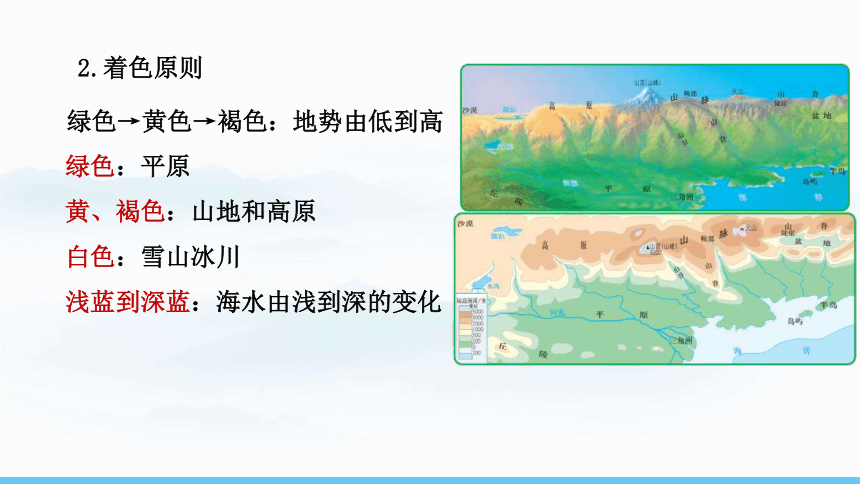

2.着色原则
绿色→黄色→褐色：地势由低到高
3.作用：
比较容易判读出各种各样的地形以及地势的起伏。
4.优点：
醒目，有立体感。
5.案例
-
-
-
-
地形剖面图
1.定义：
按一定比例沿着地表某一方向所做的垂直断面图。
探究：如何绘制地形剖面图？
找到剖面线AB
在剖面线上找出它与等高线的交点






每一个点向下做垂线，在高度表找上找到相应的点
将各点用圆滑曲线连接
能更直观地反映垂直方向的地面起伏和坡度陡缓。
亚洲大陆沿北纬30°纬线的地形剖面示意
运用
亚洲：中部高，东西低
亚洲南北向地形剖面示意
亚洲：中部高，南北低
南亚地形剖面
南亚：南北高，中间低，北部相对南部较高。
澳大利亚沿30°S地形剖面
美国沿36°N地形剖面
澳大利亚：东西两侧高、中间低。
美国：东西两侧高、中间低。
归纳
鸟瞰图
等高线地形图
分层设色地形图
课堂总结
地形图
分层设色
地形图
定义
着色原则
作用
优点
地形剖面图
绘制方法
定义
运用
等高线地形图
案例
谢谢观看
