电功率专题
——复杂电路*实物图*专项训练（一）
1、如图所示，电源电压为12V保持不变。当闭合开关S0和S1时，电流表A1的示数为0.6A；调整开关S0、S1和S2的开闭状态，发现某一状态时，电路消耗的电功率最大为P1，电流表A2的示数为3.6A，R3消耗的功率为P2；当电路消耗的最小功率为P3时，R1和R2消耗的总功率为P4；已知P1：P3=21：2，求：
（1）R3的阻值；
（2）当S0闭合，S1、S2都断开时，电压表的示数；
（3）P2和P4的比值。
在如图所示的电路中，电源两端的电压U保持不变，闭合开关S1，断开开关S2、S3，先将滑动变阻器的滑片P置于某位置a,其接入电路的电阻值为Ra，电阻R1消耗的电功率P1=0.8W，电流表A的示数为I1；再将滑动变阻器的滑片P置于最左端，电阻R1消耗的电功率P1′=1.8W，电路消耗的总功率为P，电流表A的示数为I2；最后将滑动变阻器的滑片P置于某位置b,其接入电路的阻值为Rb，电路消耗的总功率为P′且P：P′=2：1。
（1）I1与I2的比值
（2）Ra与Rb的比值。
如图所示，电源电压为12V保持不变。当闭合开关S0和S1时，电流表A1的示数为0.8A；调整开关S0、S1和S2的开闭状态，发现某一状态时，电路消耗的电功率最大为P1，电流表A2的示数为3.6A，R3消耗的功率为P2；当电路消耗的最小功率为P3时，R1和R2消耗的总功率为P4；已知P1：P3=11：1，求：
（1）R3的阻值；
（2）当S0闭合,S1,S2都断开时,电压表的示数；
（3）P2和P4的比值。
4．在如图所示的电路中，电源两端的电压U保持不变。当闭合开关S1、S2、断开开关S3时，电阻R1消耗的电功率P1=3W，电压表V1的示数为U1，电流表A的示数为I1；当闭合开关S2、断开开关S1、S3时，电阻R1消耗的电功率P1′=0.75W，电路消耗的总功率为P，电流表A的示数为I2，电压表V2的示数为U2；当闭合开关S1、S3、断开开关S2时，电路消耗的总功率为P′，已知：P：P′=1：8．求：
（1）I1与I2的比值；
（2）U1与U2的比值；
（3）通过开关的断开或闭合改变电路结构，使电路消耗的电功率最大，求最大电功率。
5．如图所示，电源两端的电压U保持不变。当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为RA时，电压表V1的示数为U1，电流表示数为I1，滑动变阻器消耗的电功率为PA，电路消耗的总功率为P1；当开关S1闭合、S2断开，滑动变阻器的滑片P位于最右端时，电流表的示数为I2，电路消耗的总功率为P2．保持开关S1闭合、S2断开，当滑动变阻器的滑片P由最右端调至使其接入电路中的电阻为RA时，电流表的示数为I3，电压表V2的示数为U2，电路消耗的总功率为P3．继续改变滑动变阻器接入电路的电阻值，当滑动变阻器接入电路中的电阻为RB时，电路消耗的总功率P4=2.4W．已知P2-P3=1.2W，U1：U2=4：9，I2：I3=4：3。
求：
（1）P2与P3的比值；
（2）RA与RB的比值；
（3）当开关S1、S2均闭合时，滑动变阻器RA消耗的电功率PA。
6．如图所示的电路中，电源两端的电压不变。当开关S1闭合、S2断开，滑动变阻器的滑片P滑到A端时，电压表示数为U1，电流表示数为I1，电阻R1消耗的电功率为P1，此时滑动变阻器R2消耗的电功率为16W．当开关S1、S2都闭合，滑动变阻器的滑片P滑到中点时，电压表的示数为U2，电流表的示数为I2，电阻R3消耗的电功率为P3。
已知：U1：U2=4：3，P1：P3=1：9求：
（1）电流I1与I2的比值；
（2）电阻R1与R2的比值
（3）当开关S1、S2都闭合，滑动变阻器的滑片P滑到B端时，电路消耗的总功率P。
7．如图所示电路，设电源电压不变，灯丝电阻不随温度变化，滑动变阻器的最大阻值为R．当开关S1、S2断开，滑动变阻器的滑片P位于A端时，电压表V2示数为U2，电阻R2和滑动变阻器消耗的总功率为P1=1W；当开关S1断开，S2闭合时，电压表V1示数为U1，灯正常发光，电流表的示数为I；当开关S1、S2都闭合时，接入电路的滑动变阻器阻值为最大值的四分之三时，电流表的示数与I相比变化了△I=0.6A，滑动变阻器消耗的电功率为P2=4.8W．已知U1：U2=6：5．求：
（1）灯正常发光时通过灯L的电流；
（2）当开关S1、S2都闭合时，电路消耗总功率的最小值。
8．如图所示电路，电源电压和灯丝电阻保持不变，滑动变阻器的最大电阻R2=20Ω，当开关S1、S2闭合，S3断开，滑动变阻器的滑片P在B端时，电压表的示数为U1，灯L消耗的功率是其额定功率的四分之一；当开关S1、S2、S3都闭合，滑动变阻器的滑片P在A端时，电流表的示数为1.5A，此时电阻R1的功率为10.8W电压表的示数为U2，且U1：U2=1：3，R1＞R2。
求：
（1）电源电压；　　　　　
（2）此灯泡的额定功率；
（3）当开关S1闭合，S2、S3都断开，滑动变阻器的滑片P在B端时灯L的电功率。
参考答案

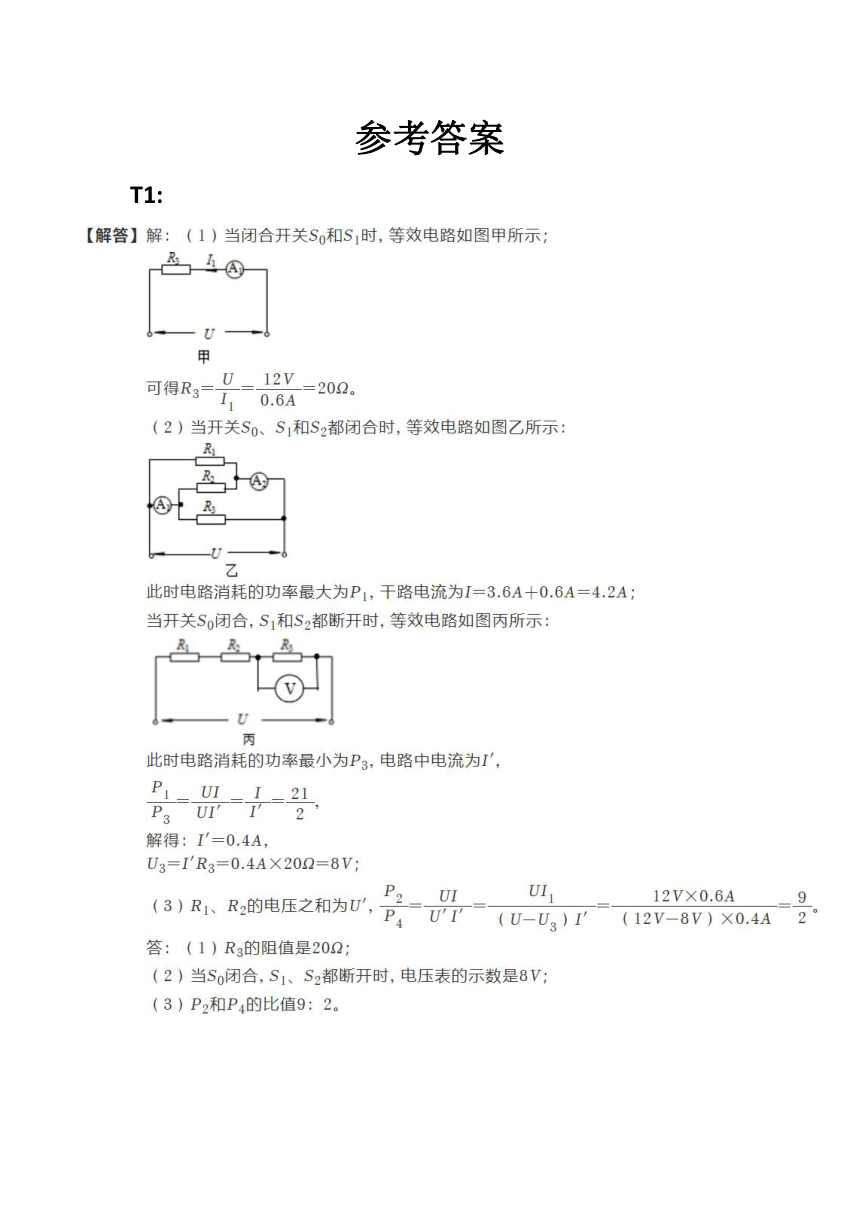

T1:
T2:
T2:
T3:
T4:
T5:
T6:
T7:
T8:
