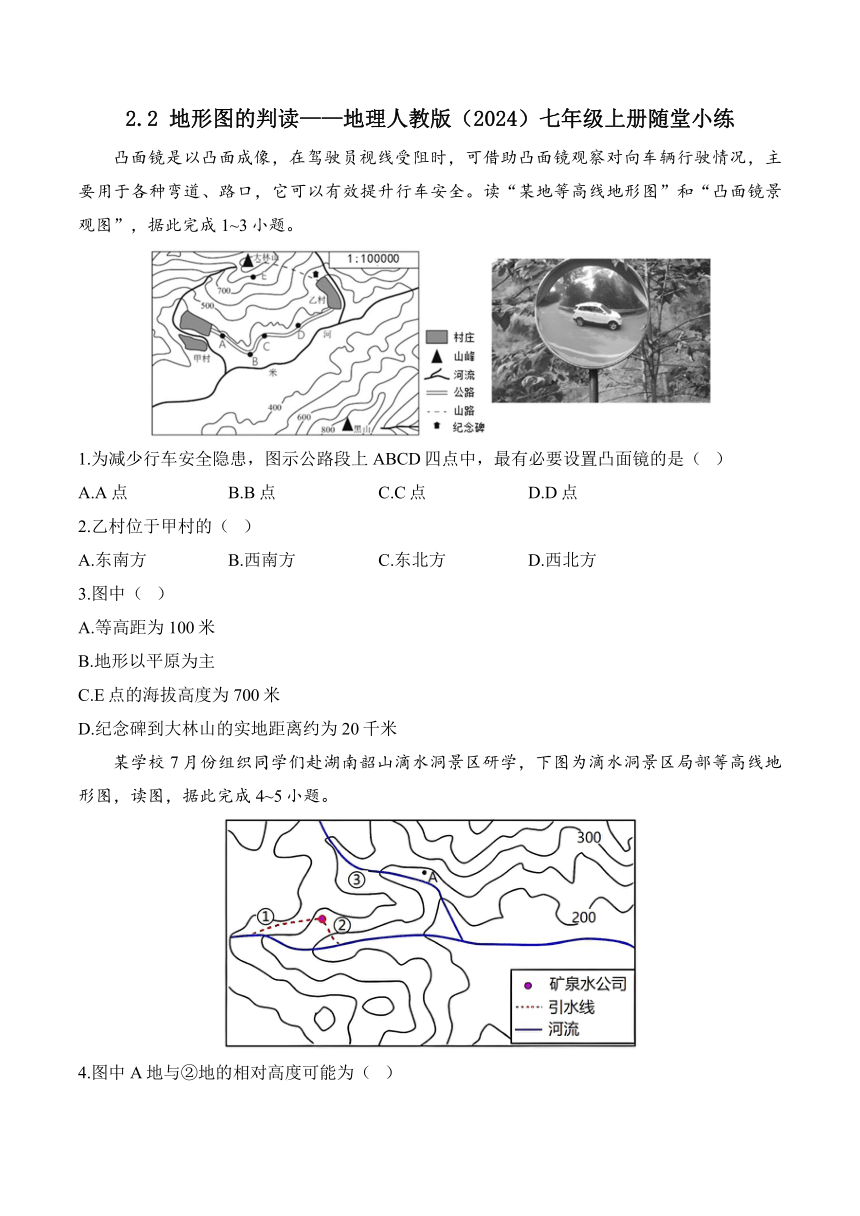

2.2 地形图的判读——地理人教版（2024）七年级上册随堂小练
凸面镜是以凸面成像，在驾驶员视线受阻时，可借助凸面镜观察对向车辆行驶情况，主要用于各种弯道、路口，它可以有效提升行车安全。读“某地等高线地形图”和“凸面镜景观图”，据此完成1~3小题。
1.为减少行车安全隐患，图示公路段上ABCD四点中，最有必要设置凸面镜的是（ ）
A.A点 B.B点 C.C点 D.D点
2.乙村位于甲村的（ ）
A.东南方 B.西南方 C.东北方 D.西北方
3.图中（ ）
A.等高距为100米
B.地形以平原为主
C.E点的海拔高度为700米
D.纪念碑到大林山的实地距离约为20千米
某学校7月份组织同学们赴湖南韶山滴水洞景区研学，下图为滴水洞景区局部等高线地形图，读图，据此完成4~5小题。

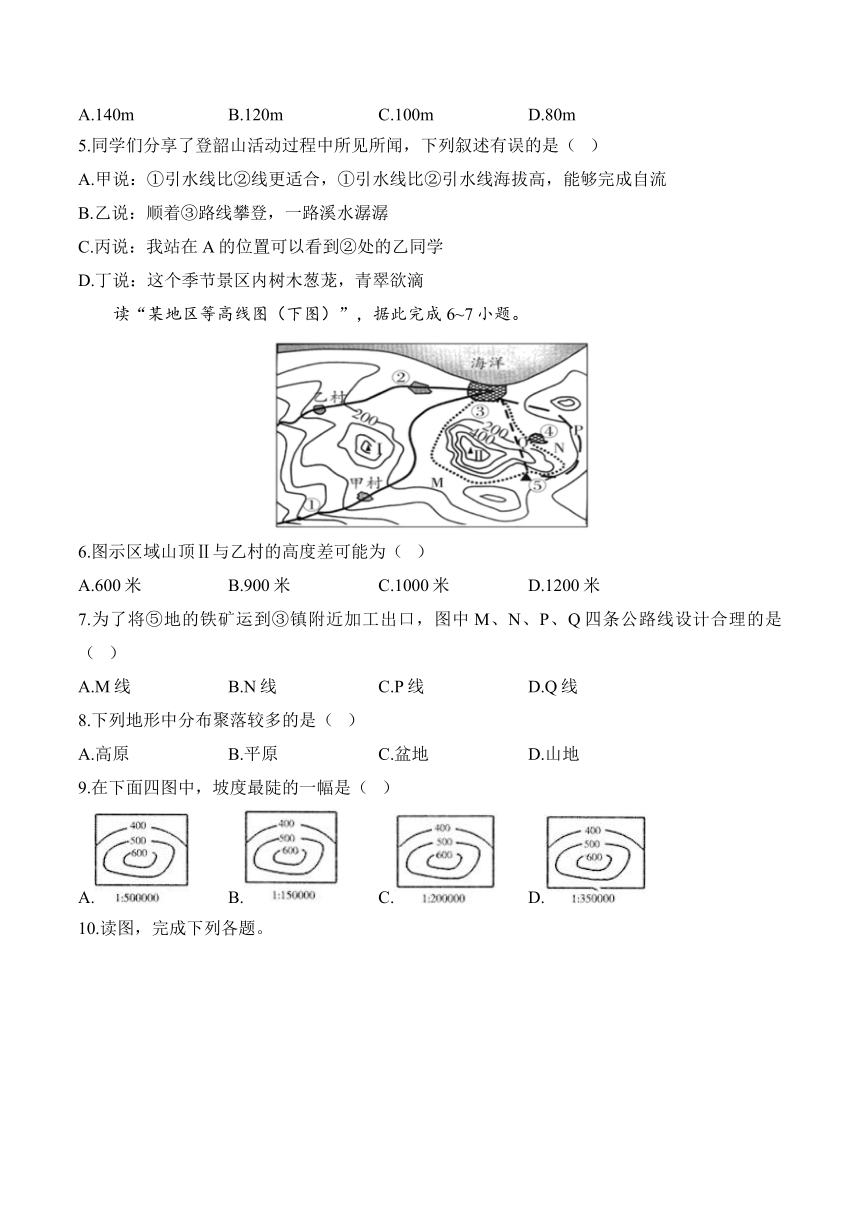

4.图中A地与②地的相对高度可能为（ ）
A.140m B.120m C.100m D.80m
5.同学们分享了登韶山活动过程中所见所闻，下列叙述有误的是（ ）
A.甲说：①引水线比②线更适合，①引水线比②引水线海拔高，能够完成自流
B.乙说：顺着③路线攀登，一路溪水潺潺
C.丙说：我站在A的位置可以看到②处的乙同学
D.丁说：这个季节景区内树木葱茏，青翠欲滴
读“某地区等高线图（下图）”，据此完成6~7小题。
6.图示区域山顶Ⅱ与乙村的高度差可能为（ ）
A.600米 B.900米 C.1000米 D.1200米
7.为了将⑤地的铁矿运到③镇附近加工出口，图中M、N、P、Q四条公路线设计合理的是（ ）
A.M线 B.N线 C.P线 D.Q线
8.下列地形中分布聚落较多的是（ ）
A.高原 B.平原 C.盆地 D.山地
9.在下面四图中，坡度最陡的一幅是（ ）
A. B. C. D.

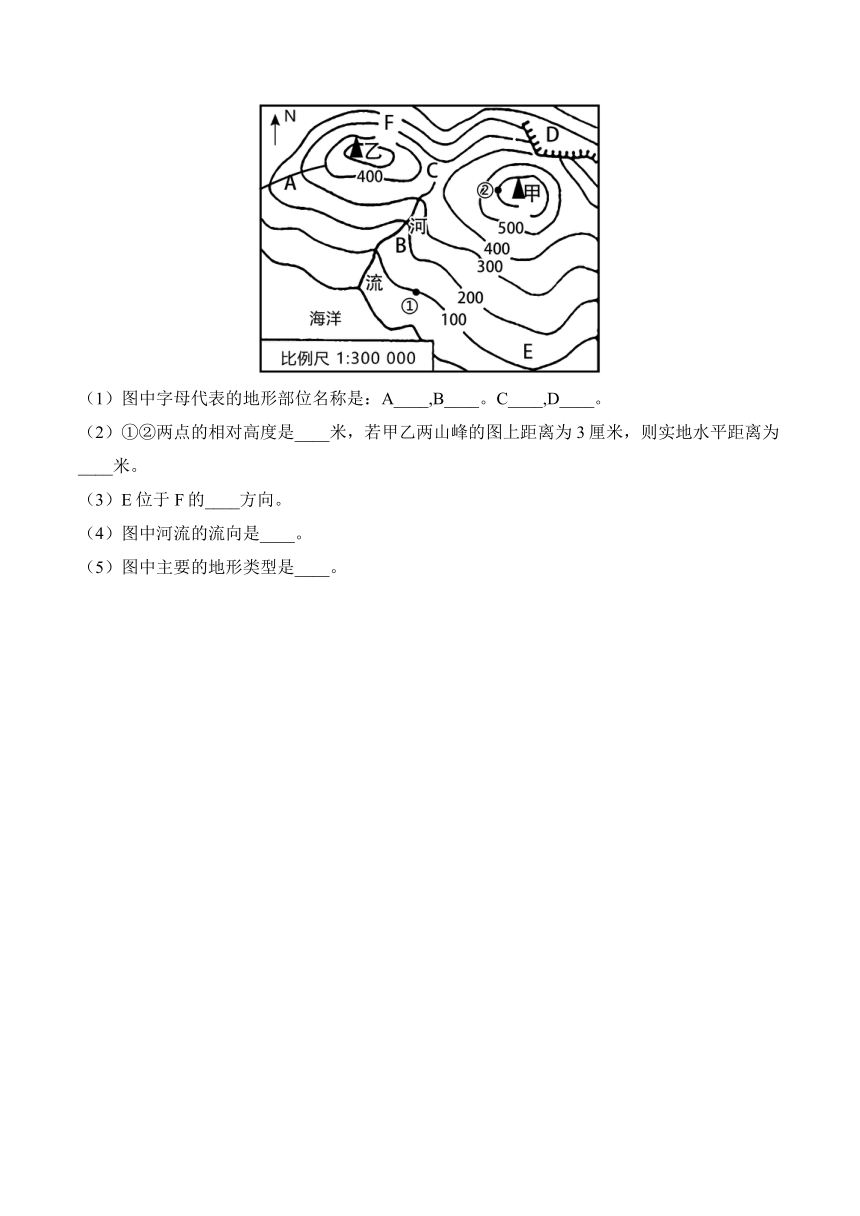

10.读图，完成下列各题。
（1）图中字母代表的地形部位名称是：A____,B____。C____,D____。
（2）①②两点的相对高度是____米，若甲乙两山峰的图上距离为3厘米，则实地水平距离为____米。
（3）E位于F的____方向。
（4）图中河流的流向是____。
（5）图中主要的地形类型是____。
答案以及解析
1.答案：B
解析：凸面镜也叫广角镜、反光镜、转弯镜，主要用于各种弯道、路口，可以扩大司机视野，及早发现弯道对面车辆，以减少交通事故的发生，也用于超市防盗，监视死角。图中B处等高线向海拔低处凸为山脊，弯度大，该部位会阻挡前方的视线。所以该地最需安装凸面镜，B正确；A、D处没有视线阻挡，C处为山谷，视线较好，均不需要安装凸面镜，A、C、D错误。故选B。
2.答案：C
解析：图中没有指向标，按照“上北下南，左西右东”来判断方向，乙村位于甲村的东北方，C正确。故选C。
3.答案：A
解析：图中等高距为100米，A正确；图示地区的地形多在500米以上，具有耸立的山峰和陡峭的山坡，以山地为主，B错误；E点的海拔高度为800米，C错误；由图可知，纪念碑到大林山的图上距离约为3厘米左右，图中比例尺为1：100000，纪念碑到大林山的实地距离约为3千米左右，D错误。故选A。
4.答案：D
解析：读图可知，该图等高距是50米，A地的海拔是200—250米，②地的海拔是250—300米，两地的相对高度是0—100米，结合选项来看，D符合该范围，D正确。故选D。
5.答案：C
解析：读图可知，①引水线比②线更适合，因为：①引水线比②引水线海拔高，能够完成自流，A不符合题意；顺着③路线攀登一路溪水潺潺，因为③处等高线向海拔高处凸为山谷，山谷处容易形成河流，B不符合题意；A位于山谷中，A处到②处的视线被山脊遮挡了，从A处看不到②处，C符合题意；7月份为该地夏季，景区内树木葱茏，青翠欲滴，D不符合题意。故选C。
6.答案：A
解析：由图可知，图中等高距为200米，图中Ⅱ山顶的高度在800米—1000米之间，图中乙村在200米—400米之间，则两地相对高度位于400—800米之间，A正确。故选A。
7.答案：B
解析：读图可知，图中四线相比而言，N线路程较近，沿着等高线修建，坡度较小；M线路虽然坡度小，但线路长度长；Q线路短，但需要穿过山脊，坡度大；P线路程远，且有一定坡度。由此可判定，N线设计合理，B正确。故选B。
8.答案：B
解析：平原地区地形平坦开阔，自然条件优越，经济发达，聚落分布较多；高原、盆地、山地等地区自然条件恶劣，经济落后，聚落分布较少，B正确。故选B。
9.答案：B
解析：比例尺就是个分数，在分子相同的情况下，分母越大分数越小，也就是比例尺越小；反之，分母越小分数越大，也就是比例尺就越大，图中四幅图的比例尺最大的是B，因此B坡度最陡，B正确。故选B。
10.答案：（1）山脊；山谷；鞍部；陡崖
（2）500;9000
（3）东南
（4）东北向西南
（5）山地
解析：（1）据图可知，A处等高线向海拔低处凸为山脊；B处等高线向海拔高处凸为山谷；C位于两山顶之间相对低洼的部位为鞍部；D处等高线重合为陡崖。
（2）图中等高距为100米，①处海拔100米，②处海拔600米，两地的相对高度是600-100=500米。据图中比例尺1：300000可知，图上1厘米代表实地距离3000米，若甲乙两山峰的图上距离为3厘米，则实地水平距离为3×3000=9000米。
（3）据图中指向标所示，E位于F的东南方向。
（4）根据图中指向标及河流处等高线的凸向判断，图中河流的流向是东北向西南。
（5）图中等高线海拔在500米以上，地形崎岖，有陡峭的山峰，最高处达600米以上，可判断地形类型是山地。
