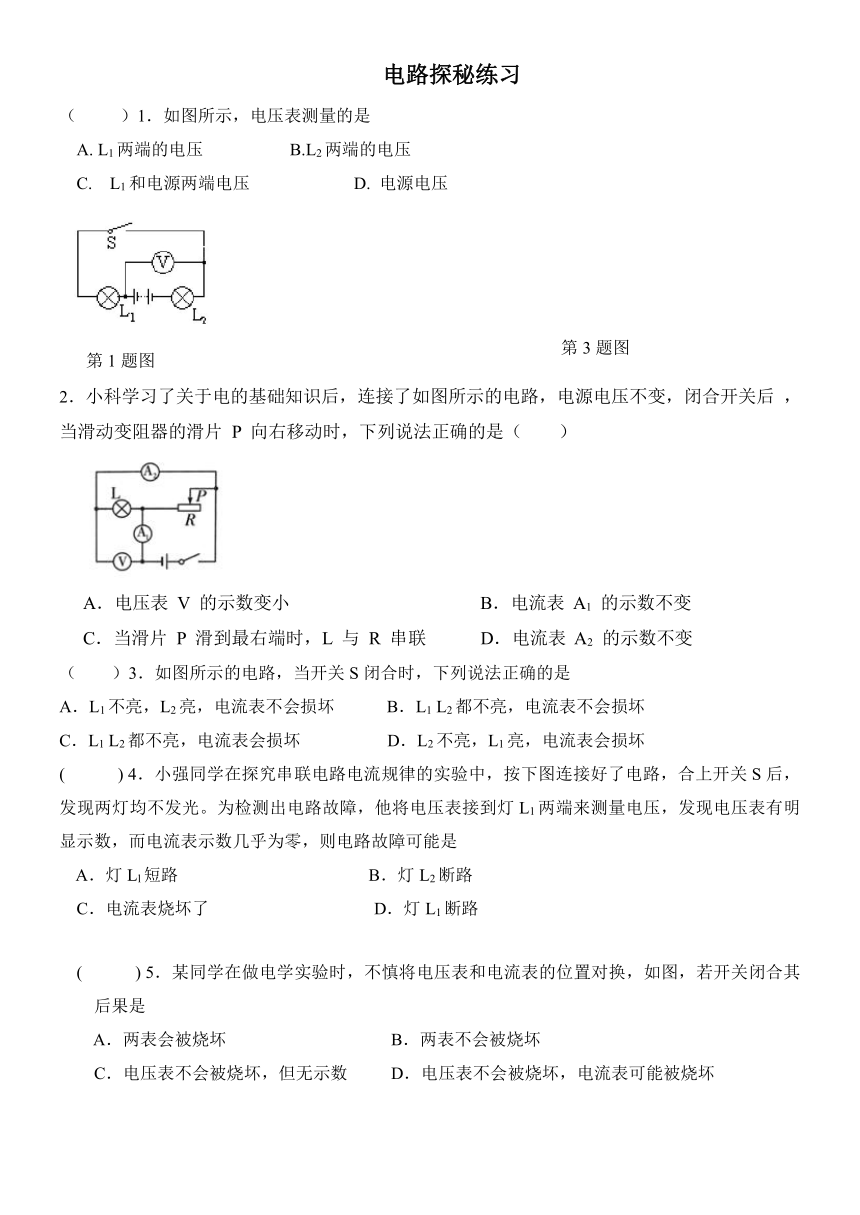

电路探秘练习
（ ）1．如图所示，电压表测量的是
A. L1两端的电压 B.L2两端的电压
C. L1和电源两端电压 D. 电源电压
(
第3题图
) (
第1题图
)
2．小科学习了关于电的基础知识后，连接了如图所示的电路，电源电压不变，闭合开关后 ，当滑动变阻器的滑片 P 向右移动时，下列说法正确的是（　　）
A．电压表 V 的示数变小 B．电流表 A1 的示数不变
C．当滑片 P 滑到最右端时，L 与 R 串联 D．电流表 A2 的示数不变
（ ）3．如图所示的电路，当开关S闭合时，下列说法正确的是
A．L1不亮，L2亮，电流表不会损坏 B．L1 L2都不亮，电流表不会损坏
C．L1 L2都不亮，电流表会损坏 D．L2不亮，L1亮，电流表会损坏
( ) 4．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，合上开关S后，发现两灯均不发光。为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯Ll短路 B．灯L2断路
C．电流表烧坏了 D．灯L1断路
( ) 5．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图，若开关闭合其后果是
A．两表会被烧坏 B．两表不会被烧坏
C．电压表不会被烧坏，但无示数 D．电压表不会被烧坏，电流表可能被烧坏
(
第6题图
)
(
第5题图
) (
第4题图
)
( ) 6．如图所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
（ ）7．如图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中正确的是
A．不发光的灯泡灯丝断了
B．两灯比较，不发光的灯泡的两端的电压较大
C．两灯比较，不发光的灯泡与发光的灯泡电流一样大
D．两灯比较，通过不发光的灯泡的电流较小
8.
（1）开关S1、S2闭合时，电压表 ；
（2）开关S1、S2断开时，电压表测量的是 两端的电压；
（3）开关S1闭合、S2断开时，电压表 ；
（4）开关S1断开、S2闭合时，电压表测量的是 两端的电压。
9．如图所示，L1、L2是完全相同的灯泡，A1、A2接入电路后的示数是1．0 A和
0．5 A，开关S同时控制L1、L2，电压表测电源电压，根据电路图，连接实物图。
10．如图甲是高速公路收费站的地磅秤，对过往的载重货车实施计重收费，30t内免费，超过30t后每10t收费10元。某同学结合所学物理知识设计了地磅秤的简化电路如图乙，已知电源电压恒为18V，定值电阻R0的阻值为30Ω，电流表的量程为0~0.6A，称重计是电压表改装的，量程为0~15V。压敏电阻R的阻值随汽车和货物总质量的大小变化关系如图丙所示，其最大阻值为200Ω（图像中未画出）。在保证电路安全工作的前提下，请计算：
（1）电流表的最大示数。
（2）该地磅秤能测量的最大质量。
（3）若电流表的示数为 0.15 A 时，求需支付在货物上的费用。
