(共27张PPT)
第二节 地图
1、在地图上辨别方向，判读经度和纬度，量算距离。
2、识别图例所表示的地理事物或现象，并描述地理事物或现象的空间分布特征。
3、根据需要选择适用的地图，查找所需要的地理信息，养成使用地图的习惯。
4、结合生活实例，描述数字地图和卫星导航系统给人们生活带来的便捷。
5、结合实例，描述数字地图在城市管理、资源调查、灾害监测等方面的应用。
学习目标
1.阅读课文P11，说出马王堆帛地图的类型和用途
2.结合《地理图册》，说出现代地形图的绘制与《西汉初期长沙国南部地形图》的差别。

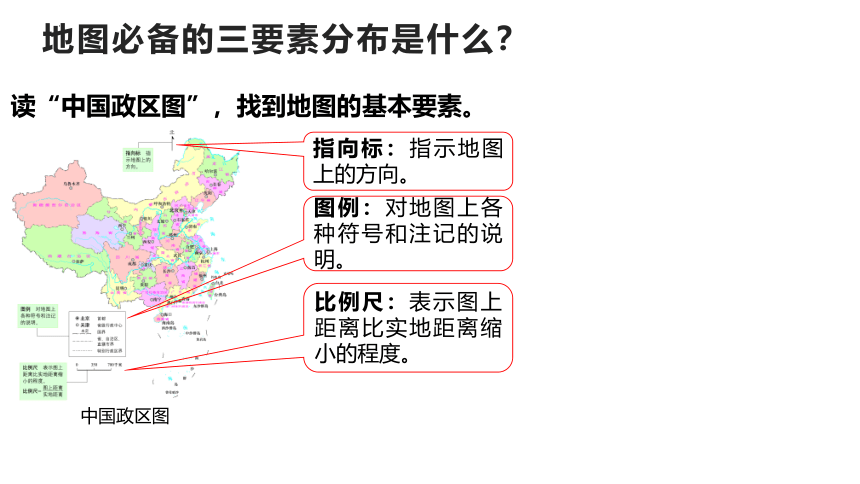

中国政区图
读“中国政区图”，找到地图的基本要素。
指向标：指示地图上的方向。
图例：对地图上各种符号和注记的说明。
比例尺：表示图上距离比实地距离缩小的程度。
地图必备的三要素分布是什么？
一、方向
在室外看地图时，应手持地图，面朝北方，背朝南方，这样图上的方向与实际方向就一致了。
：方向共有哪八个？
地图上的方向
（一）指向标定向法。有指向标的地图要根据指向标确定方向，指向标箭头一般指向北方。
（二）经纬网定向法。有经纬网的地图要根据经纬线确定方向，经线指示南北方向，纬线指示东西方向。
（三）一般方法。没有经纬网和指向标的地图，通常是采用“上北下南，左西右东”确定方向。
（一）指向标定向法
某校园平面图
指向标：箭头一般指向正北方向。
活动1：
综合楼A在教学楼3的 方向；
水池在操场的 方向。
东南
西北
方法步骤：
1. 确定参照点。
2. 平移指向标到参照点，根据指向标确定东、西、南、北四个方向。
3. 判断方向。
北
南
东
西
北
南
东
西
（2）不同地图上的方向表示方法
②经纬网地图
经线指示南北
纬线指示东西
问题：
承德位于北京的 方向
北
东
南
西
东北
方法步骤：
1. 确定参照点。
2. 以参照点为中心，画经线和纬线。
3. 判断方向。
活动3：请告诉船长，目的地在轮船的 方向？
（三）一般定向法
图片来源：《义务教育教科书 地理 七年级 上册》（粤教粤人版）[审图号：GS粤（2024）270号]
北
南
东
西
方法步骤：
1. 将地图摆正。
2. 面朝地图，“上北下南，左西右东”。
3. 判断方向。
西北
麦哲伦船队环球航行路线示意
读右图，回答问题。
（1）判断方向：
A点位于C点的 方向；
B点位于C点的 方向。
正北
东北

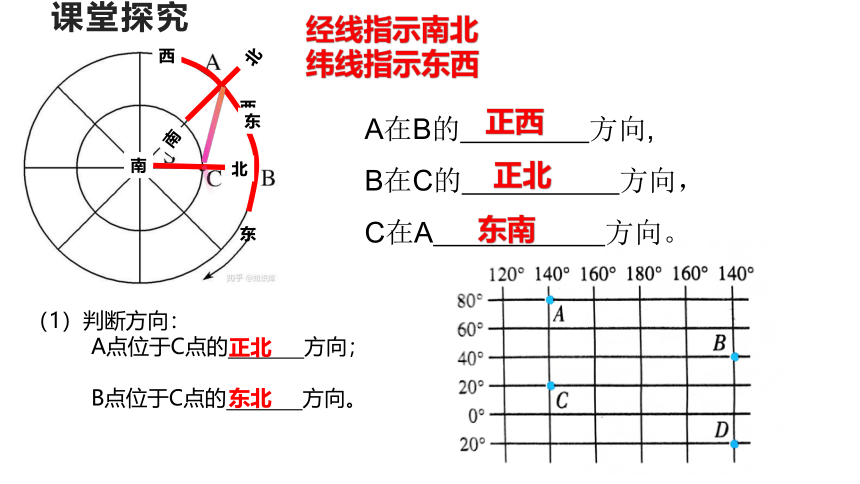

课堂探究
A在B的 方向,
B在C的 方向，
C在A 方向。
经线指示南北
纬线指示东西
北
南
东
西
正西
正北
北
南
东
西
东南
2、比例尺
地图上的比例尺，表示图上距离比实地距离缩小的程度，用公式表示就是：
比例尺=
图上距离
实地距离
图片来源：《义务教育教科书 地理 七年级 上册》（粤教粤人版） [审图号：GS粤（2024）270号]
相同图幅、不同比例尺的的地图
数字式
文字式
线段式
2.比例尺
1
10
1
100
0.1
0.01
>
比例尺大
比例尺小
结论：
实地距离小，比例尺大
实地距离大，比例尺小
(5)比例尺的大小
厘米
厘米
实地距离小
实地距离大
根据刚才学习比例尺计算的相关公式，完成下列关于比例尺的计算。
1.图上距离1厘米，实际距离5千米，比例尺是多少？
2.实际距离2千米，比例尺是1∶200000，求图上距离。
例题
1米= 厘米
1千米= 米
1千米= 厘米
10000厘米= 米
100000厘米= 千米
100
1000
100000
100
1
结论：
千米换算为厘米，加5个0；
厘米换算为千米，减5个0
根据刚才学习比例尺计算的相关公式，完成下列关于比例尺的计算。
1. 图上距离1厘米，实际距离5千米，比例尺是多少？
2. 实际距离2千米，比例尺是1∶200000，求图上距离。
图上距离=实地距离 × 比例尺=200000×1/200000=1厘米
比例尺
相同图幅、不同比例尺地图的比较
相同图幅、不同比例尺的的地图
比较项目 中国地图 北京及其附近地区图
比例尺大小
表示范围大小
表示地理事物详略程度
小
大
大
小
简略
详细
(P14)
2.比例尺
3、地图上的图例
常用的图例
地图上用来说明地理事物的各种符号、线条、颜色、文字、数字等都是图例。
快速说出以下图例代表的地理事物
洲界
铁路及车站
首都
国界
高速公路
河流
等高线
山峰及高程
沙漠
课堂练习
暑假期间，小明一家前往北京游览世界园艺博览园，下图示意北京世界园艺博览园导览。读图，完成1～3题。
1．距1号门最近的场馆是（ ）
A．中国馆 B．国际馆 C．植物馆 D．生活体验馆
2．由于所示导览图“地图三要素”不全，导致无法做到（ ）
A．辨别场馆等事物的方位 B．区分场馆、道路等事物
C．估算场馆之间的距离 D．知晓各个场馆的主题
3．从4号门进园参观，先后游览国际馆、中国馆、植物馆，大致行进方向是（ ）
A．向西北方向 B．向正西方向 C．向东南方向 D．向西南方向
A
C
D
北京世界园艺博览园导览示意
地图的类型与应用
图片来源：
《义务教育教科书 地理 八年级 上册》（粤教粤人版） [审图号：JS（2018）01-196号]
《义务教育教科书 地理 七年级 上册》（粤教粤人版） [审图号：JS（2018）01-191号]
了解降水，气温等分布特征和规律
气候图
了解地区的人口分布，人口密度等信息
人口分布图
公园游览，需要寻找景点，就选择导览图
旅游地图
图片来源：
《义务教育教科书 地理 八年级 上册》（粤教粤人版） [审图号：JS（2018）01-196号]
《义务教育教科书 地理 七年级 上册》（粤教粤人版） [审图号：JS（2018）01-191号]
了解降水，气温等分布特征和规律
气候图
了解地区的人口分布，人口密度等信息
人口分布图
公园游览，需要寻找景点，就选择导览图
旅游地图
1.地图的类型
任务二：读教材P16图1-2-7和图1-2-8，思考下列问题。
1. 这两幅地图分别是什么类型的地图？
政区图
交通图
2.应用
任务二：读教材P16图1-2-7和图1-2-8，思考下列问题。
2. 在图1-2-7中，多数城市的分布与河流有什么关系？
城市大多沿河流分布
2.应用
3.根据图1-2-8.从广州农民运动讲习所旧址到广州塔，你会选择什么交通方式 说说你的理由。
地铁
在广州农民运动讲习所旧址乘坐地铁，再转乘APM到达广州塔
3.地图的发展
纸质地图
数字地图
（电子地图、遥感影像地铁）
什么是数字地图？
数字地图是以数字形式记录和存储的地图，如电子地图、遥感影像地图等。
智慧城市管理
火情监测图
农作物识别遥感图
纸质地图
电子地图
携带方便
内容可及时更新
可查询，比例尺可动态调整
任务三：与传统纸质地图相比，数字地图的优势是什么？
数字地图的导航功能
北斗卫星导航系统与电子地图
北斗卫星导航系统是我国自主建设运行的全球卫星导航系统，可在全球范围内全天候、全天时为各类用户提供高精度的定位、导航和授时服务。
当我们使用车载导航时，北斗卫星导航系统可以精准地在电子地图上显示目前所在的位置、离目的地的距离、最优线路、预计到达的时间等信息。
案例学习
北斗卫星导航系统的应用
课堂小结
地图的类型与应用
地图的类型
地图的应用与发展
