地形图的判读
第二章 第二节
学习目标
结合地形观察，说出等高线地形图、分层设色地形图表示地形的方法 【区域认知】
|
2
学会阅读等高线地形图和分层设色地形图，并在图中识别一些基本地形
【区域认知、地理实践力】
|
3
掌握海拔和相对高度的计算和应用，理解等高线，等深线的概念
【区域认知】
|
1
01
Part One
等高线地形图
郭守敬（ 1231—1316 ）——
中国元朝天文学家、数学家、水利专家、 仪器制造家。
是世界上对“海拔”概 念的最早运用者。
海拔与相对高度

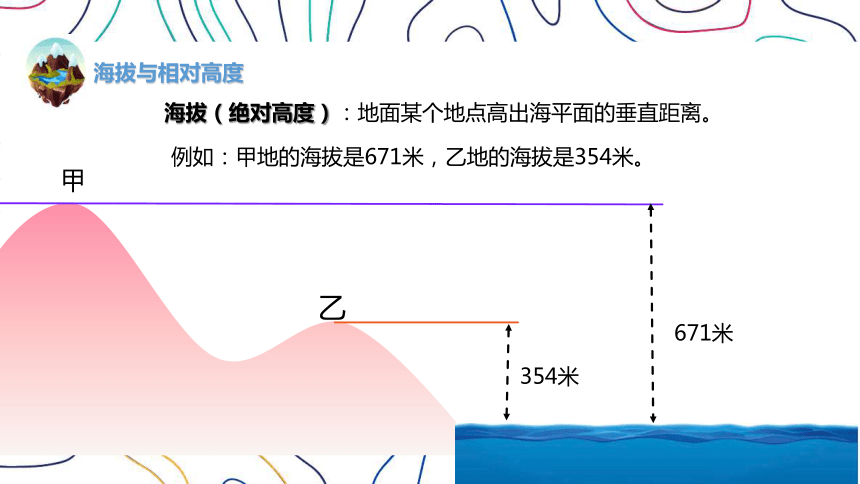

海拔（绝对高度）：地面某个地点高出海平面的垂直距离。
甲
乙
671米
354米
例如：甲地的海拔是671米，乙地的海拔是354米。
海拔与相对高度

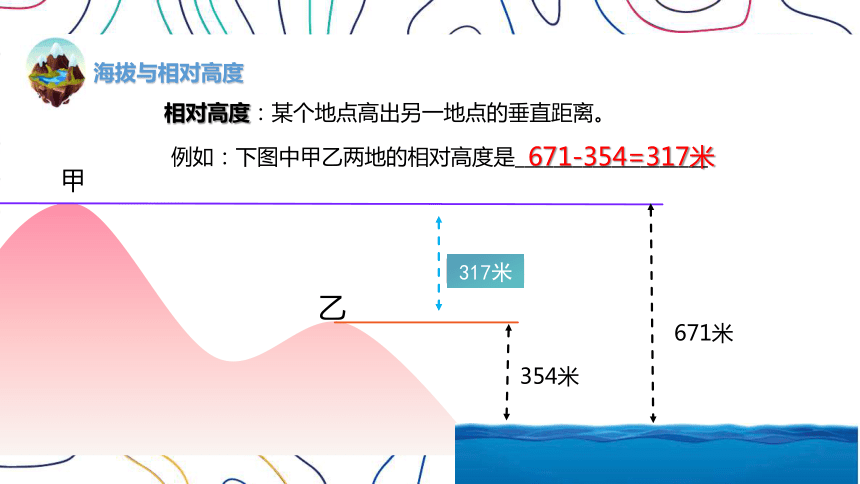

相对高度：某个地点高出另一地点的垂直距离。
甲
乙
671米
354米
例如：下图中甲乙两地的相对高度是____________________
317米
671-354=317米
等高线与等深线
等高线：在地图上，把海拔相同的各点依次连接成线，就是等高线
在等高线上标有海拔数值，如 100 米、200 米。
等高线与等深线
等高线的特征
同线等高：同一条等高线上海拔相等
同图等距：同一幅等高线地形图中，等高距相同
闭合曲线：等高线都是闭合曲线
不相交、不重叠：
同一幅等高线地形图中，除陡崖外，表示不同海拔的等高线一般不相交，不重叠
等高线与等深线

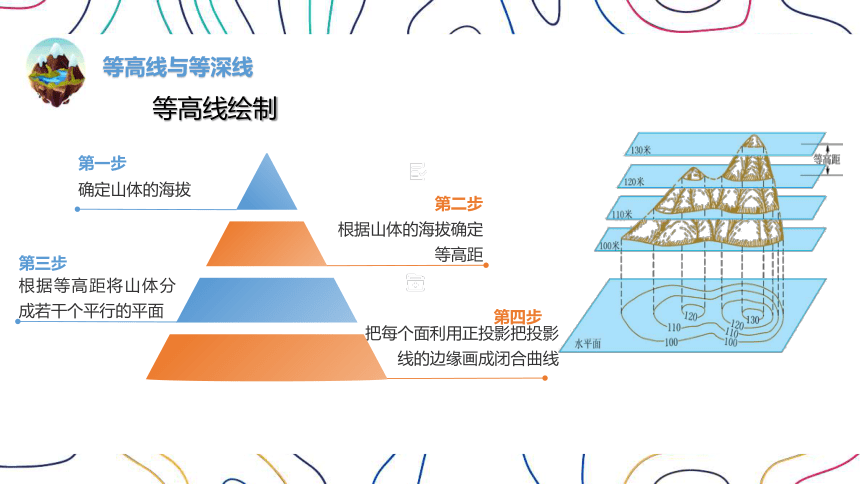

等高线绘制
第三步
根据等高距将山体分成若干个平行的平面
第一步
确定山体的海拔
第四步
把每个面利用正投影把投影线的边缘画成闭合曲线
第二步
根据山体的海拔确定等高距
等高线与等深线
同一幅等高线地形图上，等高线密集的地方坡度_____，稀疏的地方坡度_______
甲
乙
甲
乙
疏
密
陡
缓
等高线与等深线
从B点爬到山顶A容易，还是从C点爬到A容易，为什么？
从C点容易
等高线稀疏，坡度缓，更省力
等高线与等深线
等深线：在地图上，把海洋中深度相同的各点依次连接成线
01
03
在同一条等深线上，各点深度相等
特征1
特征2
标注的海拔，可以看出海洋深浅
02
特征3
从等深线的疏密状况，可以看出海底坡度的大小
等高线地形图
地球表面有高山，有低地，地表的高低起伏常用等高线地形图来表示
依据 表现
地势判读 等高线数值 等高线数值越大，地势越高
等高线数值越小，地势越低
坡度判读 等高线的疏密程度 在同一幅等高线地形图上，等高线越密集，坡度越陡；等高线越稀疏，坡度越缓
等高线地形图
根据等高线特征判断不同地形部位
山 峰
等高线地形图
根据等高线特征判断不同地形部位
山脊
等高线地形图
根据等高线特征判断不同地形部位
山脊
等高线地形图
根据等高线特征判断不同地形部位
山谷
等高线地形图
根据等高线特征判断不同地形部位
鞍部
等高线地形图
根据等高线特征判断不同地形部位
陡崖
等高线地形图
根据等高线特征判断不同地形部位
盆地
等高线地形图
根据等高线特征判断不同地形部位
山顶
闭合曲线，数值从中间大，四周小
山脊
等高线弯曲部分向低处凸出
山谷
等高线弯曲部分向高处凸出
陡崖
等高线重叠
鞍部
两个山顶之间低地
盆地
闭合曲线数值，中间小，四周大
等高线地形图
等高线地形图的实际应用
水库选择在”口袋形”的洼地或者盆地，大坝一般建在盆地的出口处，以减少工程量
一般选择跨等高线较少的地方修建，尽量少过河修桥，少穿山挖隧道，少占用农田
应沿同一条等高线修建，山地坡脚一般不超过25°，以减少水土流失
工业区宜建在地形较为平坦开阔的地区，化工厂一般建在河流的下游，并且要远离居民区
因地制宜，平原多为耕作业，山坡草地多发展畜牧业，山地多发展林业
应用
水库、大坝
公路、铁路
修梯田
农业布局
工业布局
①
等高线地形图
根据等高线特征判断不同地形部位
②
③
④
①
⑤
⑥
⑦
山 峰
陡 崖
山 峰
山 脊
山 谷
山 脊
鞍 部
02
Part Two
分层设色地形图
分层设色地形图——概念
在绘有等高线和等深线的地形图上，把不同高度 和深度的范围，涂上不同的颜色，这种地图叫分层设 色地形图。分层设色地形图上附有图例说明各种颜色 表示的高度或深度范围。
陆地表面的地形类型有山地、丘陵、高原、平原和 盆地五种。在分层设色地形图上，可以比较容易地判 读各种各样的地形，以及地表的起伏状况
分层设色地形图——概念
分层设色地形图——五种基本地形
分层设色地形图——设色原则
平原（绿色越深，海拔越低
绿色
低山、丘陵
黄色
高原、山地
褐色
海洋
（蓝色越深、深度越深）
蓝色
山地雪线以上部分
白色
海拔由低到高
03
Part Three
地形剖面图
地形剖面图
地形剖面图：按一定比例沿着地表某一方向所作的垂直断面图，它能更直观地显示垂直方向的地面起伏和坡度陡缓。
地形剖面图是在等高线地形图的基础上绘制的。
地形剖面图
