A
E
B
D
C
山地
丘陵
盆地
平原
高原

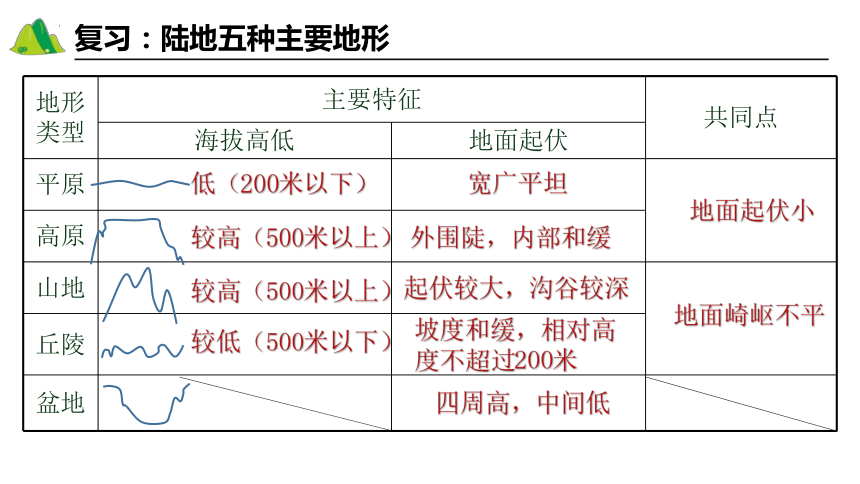

复习导入：回顾五种陆地地形
地形类型 主要特征 共同点
海拔高低 地面起伏
平原
高原
山地
丘陵
盆地
低（200米以下）
宽广平坦
较高（500米以上）
外围陡，内部和缓
较高（500米以上）
起伏较大，沟谷较深
较低（500米以下）
坡度和缓，相对高度不超过200米
地面起伏小
地面崎岖不平
四周高，中间低
复习：陆地五种主要地形
区域认知：学会判读等高线地形图，能够识别山峰、山谷、山脊、陡崖、鞍部五种山体部位，初步认识五种基本地形。
综合思维：能够理解地形图不同部位形成不同景观的原因。
人地协调观：通过学习地形的不同部位对人类活动的影响，明白因地制宜进行生产建设、树立人地协调观。
地理实践力：能够联系生产与生活实际，了解山地不同部位对生产生活的影响。
学习目标
目录：
01/学看地形图
02/本课小结
03/随堂检测
PART 01
学看地形图——等高线地形图
Learn to read topographic maps - contour topographic maps

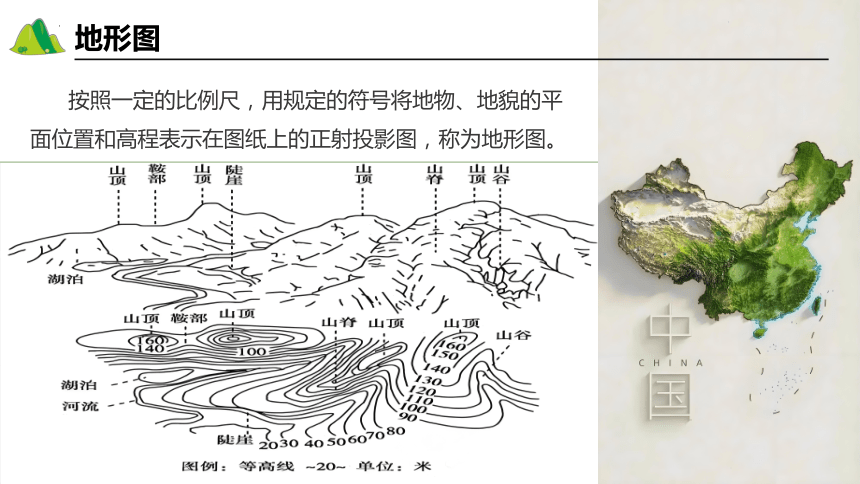

地形图
按照一定的比例尺，用规定的符号将地物、地貌的平面位置和高程表示在图纸上的正射投影图，称为地形图。
700米
600米
500米

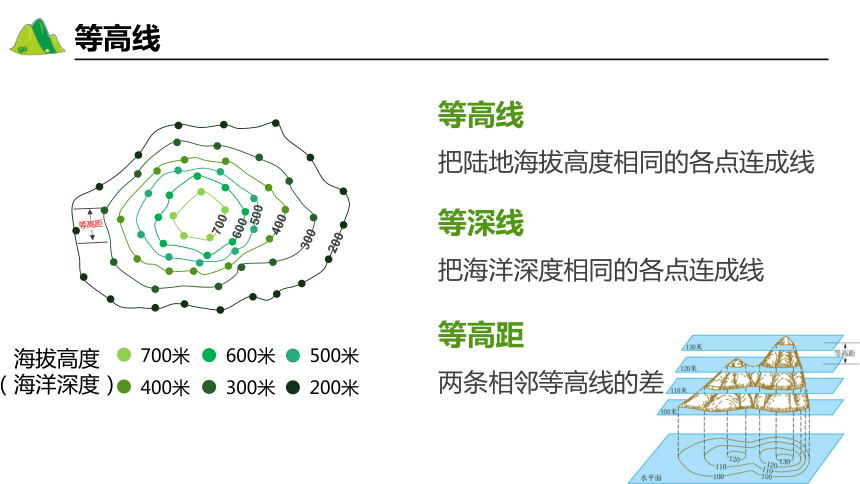

等高线
把陆地海拔高度相同的各点连成线
等深线
把海洋深度相同的各点连成线
海拔高度
（海洋深度）
400米
300米
200米
700
600
500
400
300
200
等高距
两条相邻等高线的差
等高距
等高线

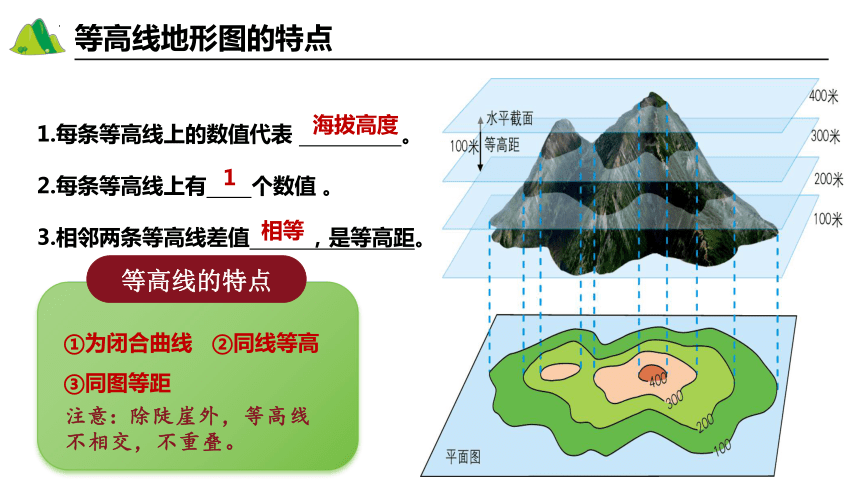

1.每条等高线上的数值代表 。
2.每条等高线上有 个数值 。
3.相邻两条等高线差值 ，是等高距。
海拔高度
1
相等
②同线等高
③同图等距
①为闭合曲线
等高线地形图的特点
等高线的特点
注意：除陡崖外，等高线不相交，不重叠。

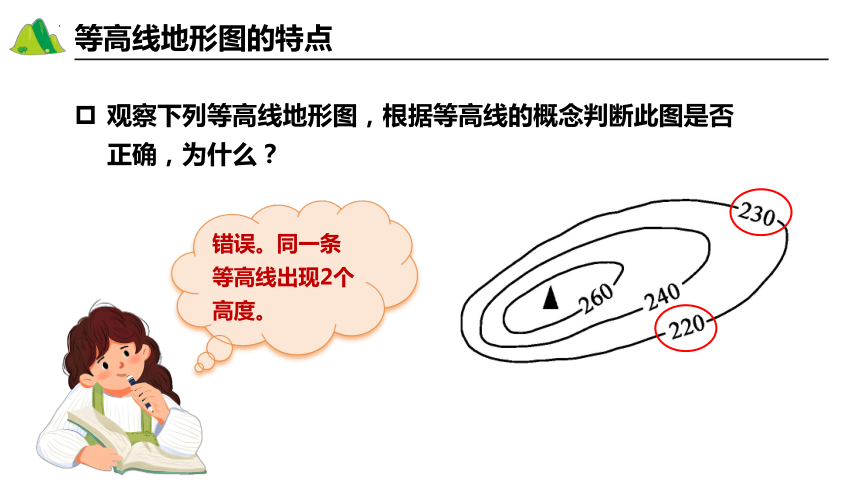

观察下列等高线地形图，根据等高线的概念判断此图是否正确，为什么？
等高线地形图的特点
错误。同一条等高线出现2个高度。

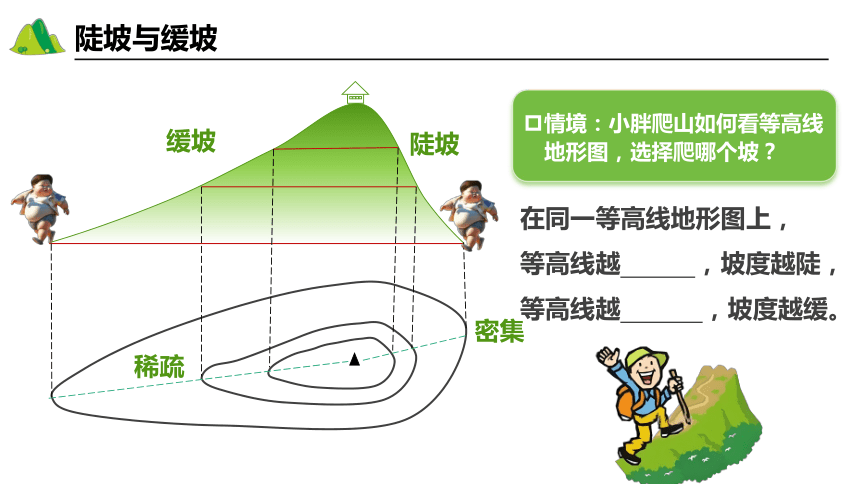

在同一等高线地形图上，
等高线越 ，坡度越陡，等高线越 ，坡度越缓。
缓坡
陡坡
密集
稀疏
陡坡与缓坡
情境：小胖爬山如何看等高线地形图，选择爬哪个坡？
陡崖
山谷
山脊
鞍部
山峰
山峰
①
②
③
③
④
⑤
判断山体的地形部位
分析山峰的等高线特点
300
200
100
山峰
山体的地形部位
课堂小结
400
800
700
600
500
山谷
分析山谷的等高线特点
山体的地形部位
山脊
800
700
600
500
400
山体的地形部位
分析山脊的等高线特点
鞍部
400
300
200
100
A
山体的地形部位
分析鞍部的等高线特点
堂小结
500
400
300
200
陡崖：等高线重叠
陡崖
山体的地形部位
分析陡崖的等高线特点
读某地等高线地形图，回答下列问题。
（1）在图中标注山顶、山脊、山谷、鞍部、陡崖。

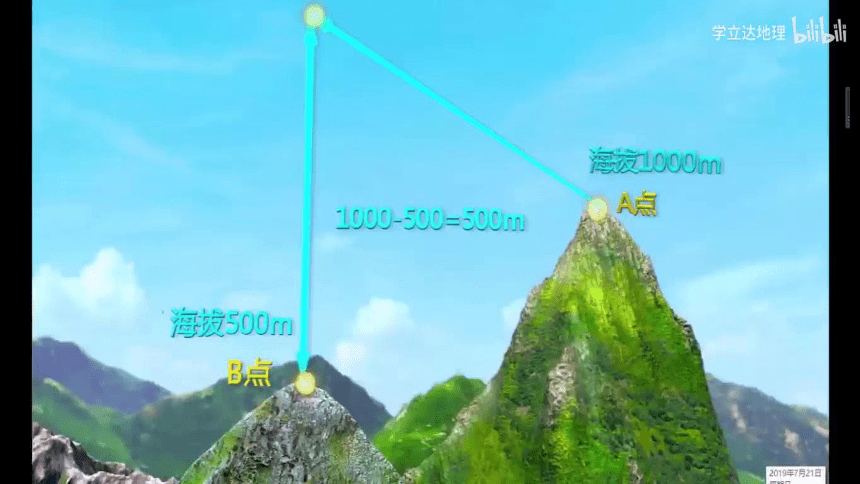

（2）A点海拔是多少米？A、B两点的相对高度是多少米？你估计山顶C的海拔大约是多少米？
（3）从A点和B点出发，分别沿图中虚线爬到山顶C，哪条登山线路较陡？请说出你的判断理由。
活动：在等高线地形图上判读地形部位
山顶
山顶
山脊
山脊
山谷
山谷
山谷
鞍部
陡崖
A:150米。 A、B相对高度：150米。 C的海拔：900～1050米。
B到C路线较陡，等高线密集。
丁
1.河流发育于什么地形部位？图中甲乙丙三条支流中，哪条不存在，并说出理由？
2.怎么在图中判断河流流向？说出图中河流丁段的流向？
①由高处向低处流，结合地图中方向的辨别方法，即可确定河流流向。
①山谷
②乙不存在，乙位于山脊，无法汇水。
②自东南流向西北
拓展延伸：借助等高线地形图判断河流流向
PART 02
学看地形图——分层设色地形图
Learn to read topographic maps - layered colored topographic maps
课堂小结
什么是分层设色地形图？
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色，这种地图叫分层设色地形图。
平原一般用 色表示，海拔越低的平原，颜色越深。
丘陵、高原、山地一般用 色表示，海拔越高，颜色越深。
海洋、湖泊一般用 色表示，水越深，颜色越深。
积雪、冰川一般用 色表示。
绿
黄
蓝
白
分层设色地形图
陆高海深表
概念
世界的地形
(2)
等高线地形图
分层设色地形图
海拔和相对高度
等高线地形图
山体的地形部位
本课小结
特点
C
D
随堂检测
1．下图为某地等高线示意图，图中
山峰a的海拔高度可能为( )
A．130米 B．150米
C．180米 D．210米
2.下列四图中，表示河流流向正确的是（ ）
300
100
200
100
300
200
300
100
200
100
300
200
Ａ
Ｃ
Ｄ
Ｂ
D
B
随堂检测
3．某中学地理兴趣小组组织登山活动，目标是图中某地区的山峰，计划分四个小组沿图中的①②③④虚线方向进行攀登，其中一组想沿坡度较陡的山谷攀登，其路线应是( )
A．① B．② C．③ D．④
4．图中的①②③④四条登山路线中，
坡度最缓的是( )
A．① B．② C．③ D．④
