6.4地理信息技术在防灾减灾中的应用
课标要求：通过探究有关自然地理问题，了解地理信息技术的运用。

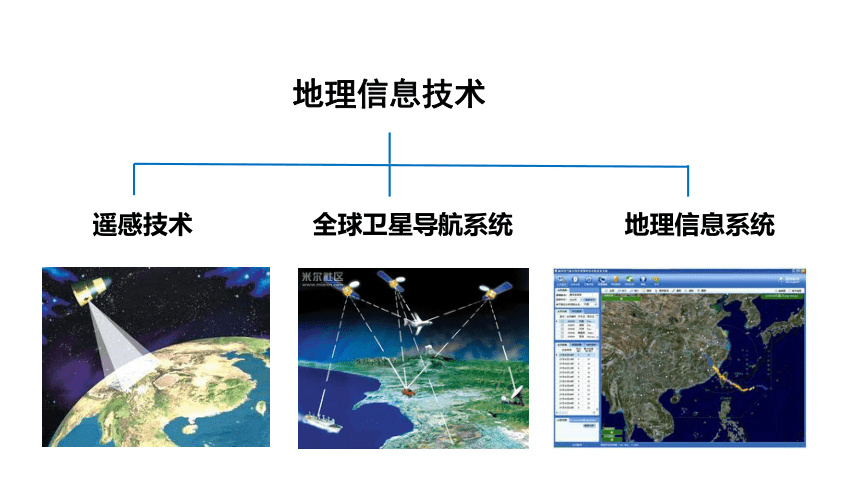

遥感技术
全球卫星导航系统
地理信息系统
地理信息技术

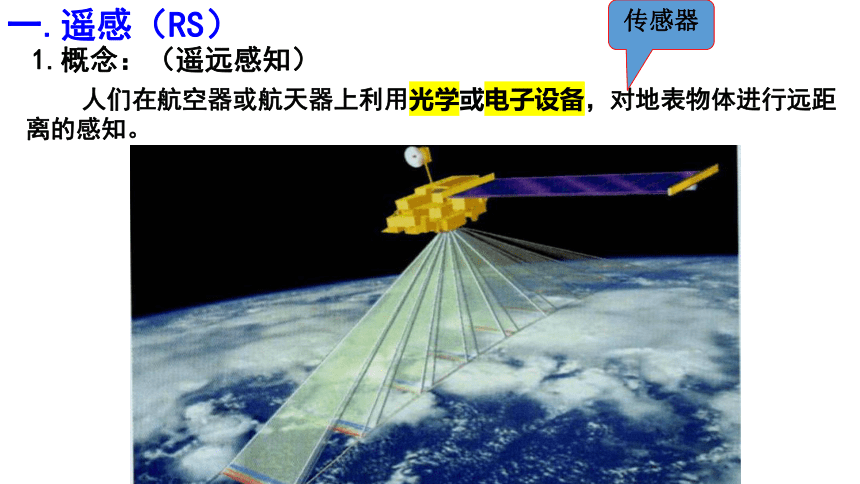

一.遥感（RS）
1.概念：（遥远感知）
人们在航空器或航天器上利用光学或电子设备，对地表物体进行远距离的感知。
传感器

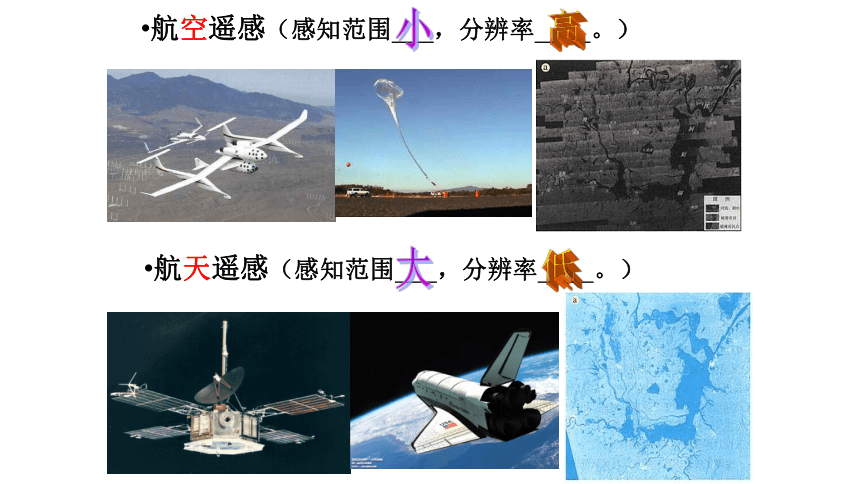

航空遥感（感知范围 ，分辨率 。）
航天遥感（感知范围 ，分辨率 。）
小
高
大
低

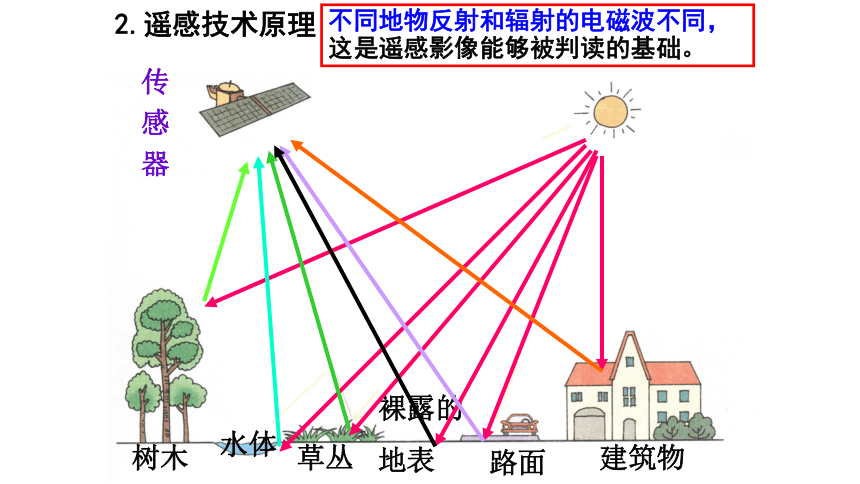

2.遥感技术原理
地物在不断地吸收、发射（辐射）和反射电磁波，并且不同物体的电磁波特性不同。
遥感就是根据这个原理，利用一定的技术设备和装置，来探测地表物体对电磁波的反射和地物发射的电磁波，从而提取这些物体的信息，完成远距离识别物体。
传
感
器
树木
水体
草丛
裸露的
地表
路面
建筑物
不同地物反射和辐射的电磁波不同，这是遥感影像能够被判读的基础。

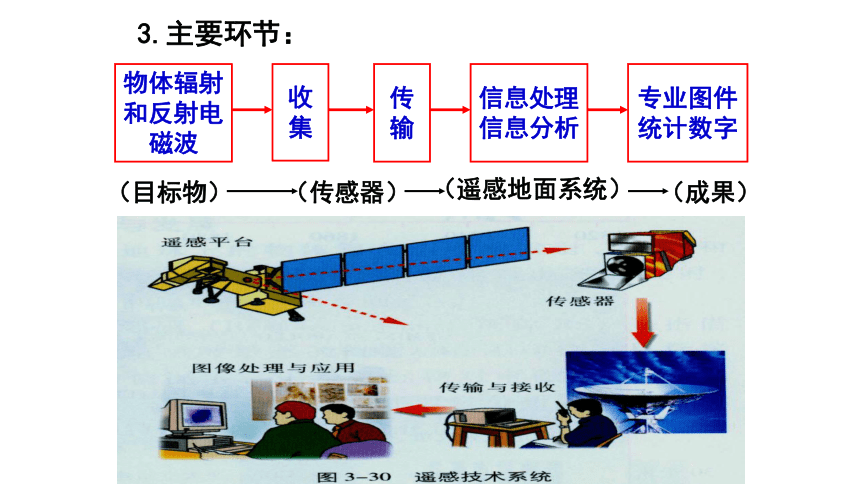

3.主要环节：
物体辐射和反射电磁波
收集
传输
信息处理
信息分析
专业图件
统计数字
（目标物）
（传感器）
（遥感地面系统）
（成果）
4．遥感的特点
思考1： 以汶川大地震为例，从监测的范围、速度，人力和财力的投入等方面看，遥感具有哪些特点？
人工实地调查 利用遥感技术调查
花费时间
时效性
连续性
调查人员
调查成本
调查范围
多
少
差（慢）
好（快）
多
少
高
低
小，有些地方不能人工调查
广，能获得人眼看不到的信息
差，不能全天候观测
好，能全天候观测
材料：5·12汶川地震严重破坏地区超过10万平方千米，地震、暴雨引起的滑坡、堰塞湖、泥石流、火灾等次生灾害，仍然严重威胁着灾区人民和救援人员的生命安全，也阻碍着救援工作的进行。
遥感的特点：
(1)感知的视野宽，范围大；
(2)获取资料速度快、周期短、精度高、质量高；
(3)节省大量的人力、财力。

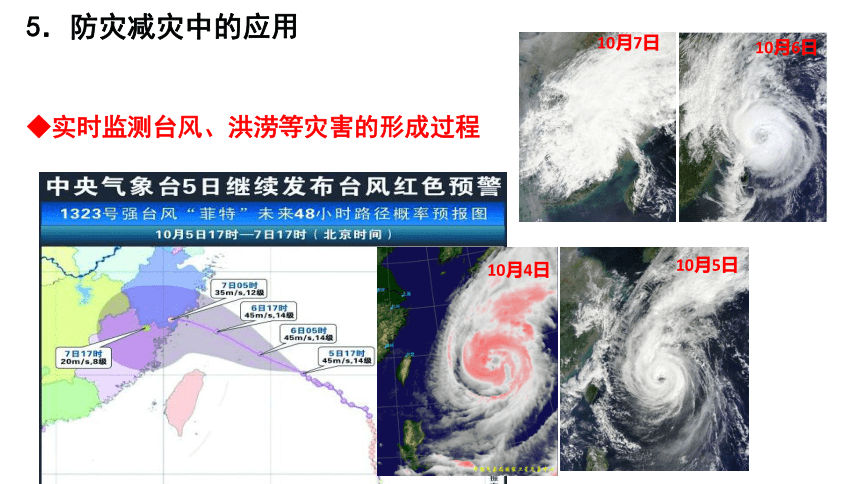

10月4日
10月5日
10月6日
10月7日
◆实时监测台风、洪涝等灾害的形成过程
5．防灾减灾中的应用

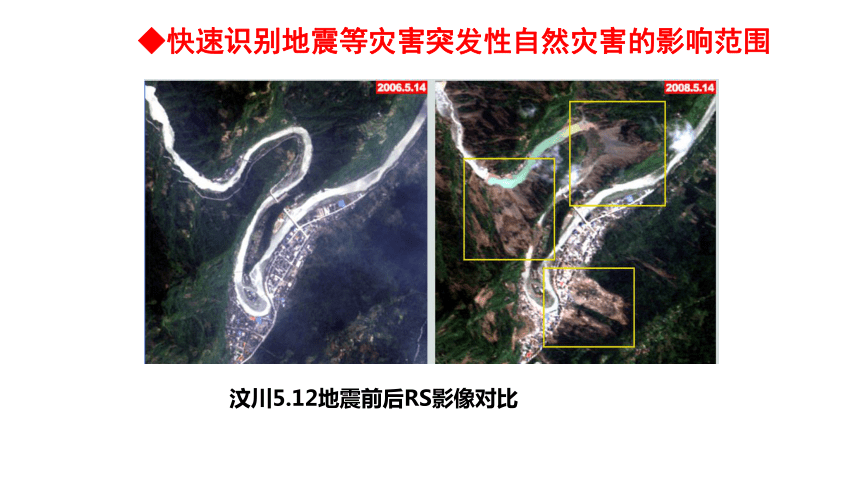

汶川5.12地震前后RS影像对比
◆快速识别地震等灾害突发性自然灾害的影响范围
意大利的威尼斯
澳大利亚的皮尔布拉的鲸背铁矿山
亚马孙被大规模砍伐的热带雨林
美国国防部五角大楼
遥感是人的视力的延伸。
“看”
1.概念：

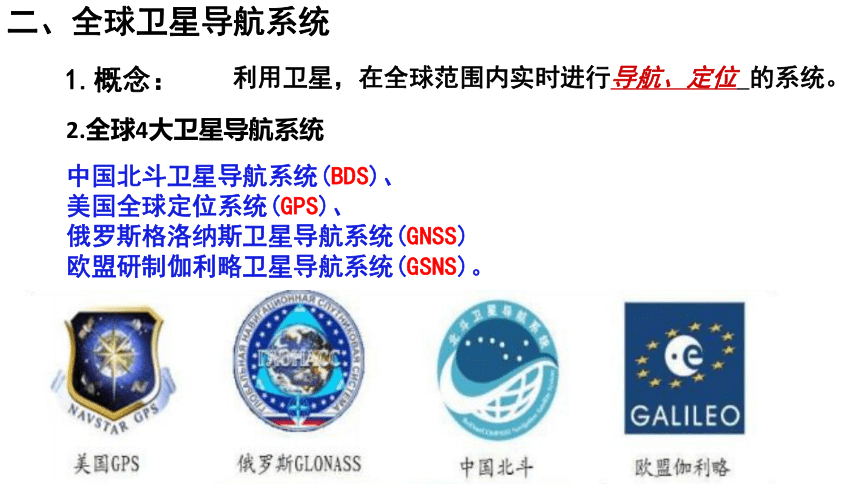

二、全球卫星导航系统
利用卫星，在全球范围内实时进行导航、定位 的系统。
中国北斗卫星导航系统(BDS)、
美国全球定位系统(GPS)、
俄罗斯格洛纳斯卫星导航系统(GNSS)
欧盟研制伽利略卫星导航系统(GSNS)。
2.全球4大卫星导航系统
空间部分—
卫星星座

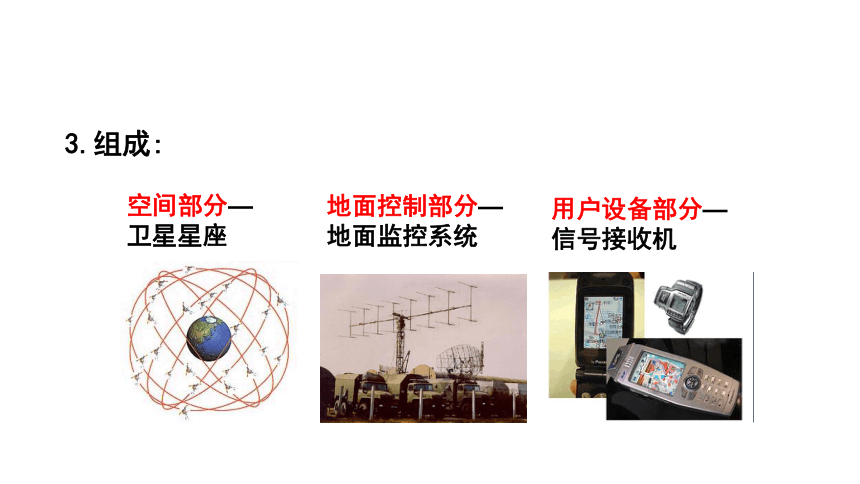

3.组成:
地面控制部分—
地面监控系统
用户设备部分—
信号接收机
空间部分－－GPS卫星星座
由35颗轨道卫星组成卫星星座。
中国的导航系统采用混合星座，在地球同步轨道（36000公里高）上多了五颗星是为了增加中国周边地区的定位精度，而且据说这五颗星整合了通讯和红外侦察等功能，这两种功能美俄欧的定位系统都没有；另外在太阳同步轨道（数百公里高）加了几颗星，增强了地面信号强度以提升战时抗干扰能力，而美俄欧的所有卫星都部署在24000公里高的中地球轨道，地面接收到的信号很弱，战时极易受到干扰。
北斗卫星导航系统
共发射55颗卫星
用户系统－－GPS接收机
经纬度位置
三维坐标（经度、纬度、高度）
用户系统－－GPS接收机
地面监控部分
3、功能：
提供精密的三维坐标（经度、纬度、高度）、速度、时间。
4、特点：
(1)全能性：
(2)全球性：
(3)全天候：
(4)连续性：
(5)实时性：
应用于陆地、海洋、航空、航天等各领域。
全球各地
不受白天、黑夜、天气等的影响。
各种情况下,不间断
与某事发生、发展过程同时
任何点的定位，至少需要3颗卫星
可以进行精确定位，发出求救信号，及时报告位置和受灾情况，缩短救援搜救时间。
5.防灾减灾中的应用
1.概念：
三、地理信息系统（GIS）
2.GIS的强大功能
“想”
应用领域非常广：凡是用到地图或需要处理地理空间数据的领域
地理信息系统是对地理数据进行输入、处理、存储、管理、查询、分析、输出等的计算机信息系统。
数据输入与处理
制图与产品输出
数据存储与管理
空间查询与分析
地理信息系统基本功能
根据不同目的对数据进行叠加分析
地理信息系统以图层为基础。
图层用图形、符号、文本等描述某个主题的数据，如道路、村庄、河流等。这些图层可通过位置叠加组合在一起，不同的组合可以形成具有不同实际应用价值的图片、数据及文字信息。
例如：
利用RS和全球卫星导航系统提供的数据，进行自然灾害动态监测，预报预警，确定受灾范围及受灾情况，为制定减灾预案、评估灾害损失和指导灾后恢复重建等提供依据。
3、防灾减灾中的应用
利用地理信息技术判断舟曲泥石流灾害的影响
1.对比灾害前后的卫星遥感影像，在灾后图中勾勒出泥石流的范围。
2.如果估算泥石流冲毁的住宅数量，还需要哪些信息？
3.完成第2题需要用到地理信息系统的哪些功能？
活动
灾区住宅分布图、住宅密度图及相应的比例尺。
需要用到地理信息系统的输入、处理、查询、分析等功能。
RS，全球卫星导航系统,GIS的区别:
RS
全球卫星导航系统
GIS
获取影像信息（眼睛）
空间定位和导航（脚）
地理数据分析、处理、表达、应用（大脑）
方法提升
资料分析
1.我国自然灾害的分布具有哪些特征？
●我国自然灾害分布点多面广，地域差异大。
●以黑河--腾冲一线为界，此线东南部自然灾害不仅种类多且面积广；该线的西北部，自然灾害种类少，分布比较稀疏。
2.列出我国常见自然灾害的分布范围。
我国的华北平原、东北平原南部为旱灾多发区；
长江中下游平原、珠江流域为洪涝灾害多发区；
地震主要分布在台湾岛及西北西南地区；
西南地区为滑坡、泥石流灾害多发区。
东南沿海为台风多发区
中国重大自然灾害点位分布
我国中央救灾物资储备库
资料2 我国中央救灾物质储备库
截至2016年底，我国已建18个中央救灾物质储备库，分别位于北京、天津、沈阳、哈尔滨、合肥、福州、郑州、武汉、长沙、南宁、成都、昆明、拉萨、渭南、兰州、格尔木、乌鲁木齐和喀什。为实现“自然灾害发生24个小时之内，受灾民众得到初步救助，确保受灾民众有饭吃、有衣穿、有干净水喝、有临时住处、有病能得到及时治疗”这一基本目标，国家将继续进行救灾物质储备库建设。
分布不均，集中在我国东部与中部地区人口稠密、经济发达的大城市，西部地区储备点相对较少。
知识拓展●资料3 中央救灾物质成都储备库
西南地区地貌结构复杂，是我国地质灾害多发区。
中央救灾物质成都储备库是我国阵容最大、自动化程度最高、应急能力最强、管理最现代化的主要救灾物质储备库。这个储备库辐射西南地区，总占地面积10 公顷，总有效库容3.7万立方米，拥有近万个货位，储备了帐篷、棉被、棉衣裤等救灾物质和冲锋舟、橡皮艇，救生圈、发电机、挖掘机等应急救援工具。
【资料分析】
1.为什么将成都建设成为我国最大的救援物质储备库？
2.你所在的省级行政区有没有救灾物质储备库？如果有，查找该储备库的地点，并了解其物资储备情况。如果没有，请给出选址建议。
成都面向四川、辐射西南的储备库，交通便利，24小时内可以到达西南部任何一个灾害发生地。储备库离成雅高速3.2公里，与双流机场第二货站仅一街之隔，紧急情况时储备库自身的两个直升机停机坪可以直接运送物质。
对策和建议
结合左图，体会已建的中央救灾物质储备库的分布规律，并对拟建中央救灾物质储备库的选址提出合理建议。
中央救灾物资储备库主要分布在自然灾害多发地区，即自然灾害多发地区中央救灾物资储备库分布多。
中央救灾物资储备库的选址应考虑以下条件：
（1）距离自然灾害发生频率高的地区近；
（2）交通便利；
（3）各种救灾物质丰富；
（4）医疗等基础设施完善。
