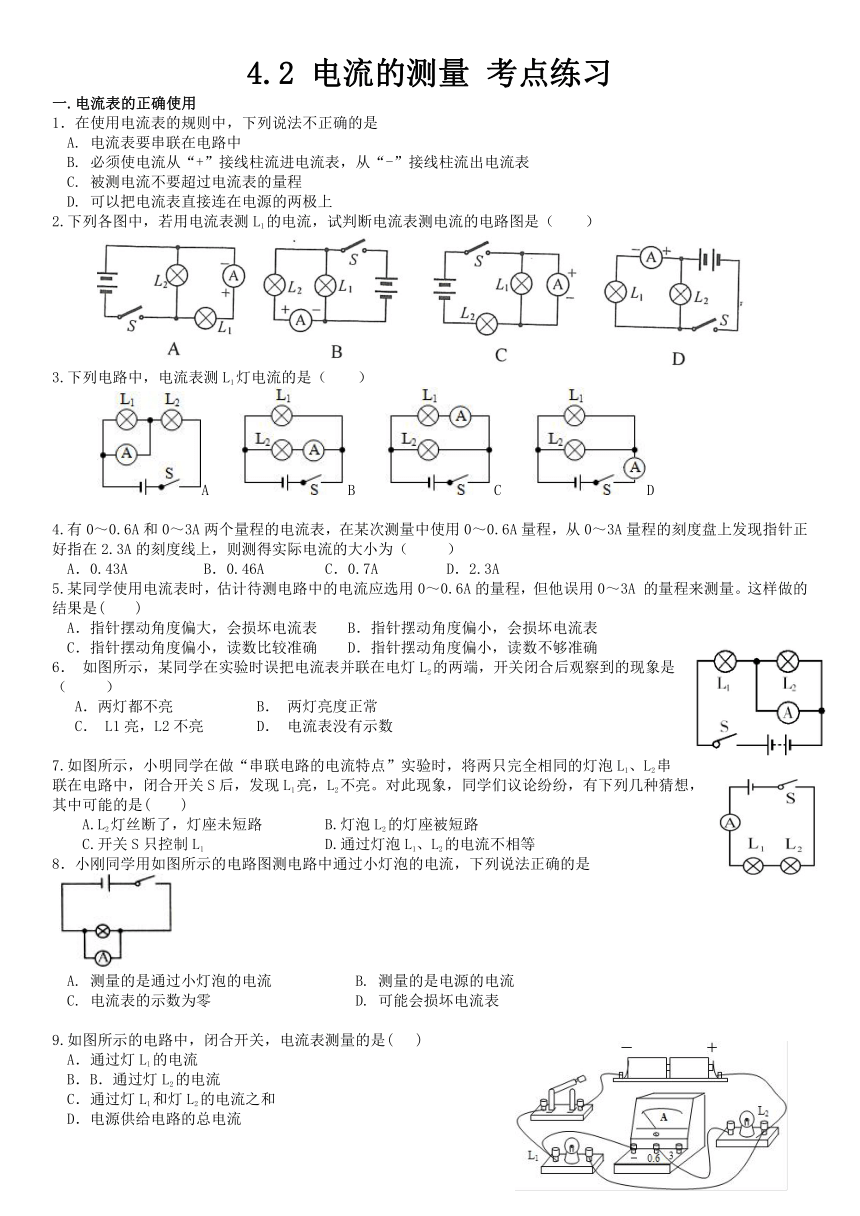

4.2 电流的测量 考点练习
一.电流表的正确使用
1．在使用电流表的规则中，下列说法不正确的是
A. 电流表要串联在电路中
B. 必须使电流从“+”接线柱流进电流表，从“-”接线柱流出电流表
C. 被测电流不要超过电流表的量程
D. 可以把电流表直接连在电源的两极上
2.下列各图中，若用电流表测L1的电流，试判断电流表测电流的电路图是（ ）
3.下列电路中，电流表测L1灯电流的是（　　）
A B C D
4.有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～0.6A量程，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为（ ）
A．0.43A B．0.46A C．0.7A D．2.3A
5.某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用0～3A 的量程来测量。这样做的结果是(　　)
A．指针摆动角度偏大，会损坏电流表 B．指针摆动角度偏小，会损坏电流表
C．指针摆动角度偏小，读数比较准确 D．指针摆动角度偏小，读数不够准确
6． 如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（ ）
A．两灯都不亮 B． 两灯亮度正常
C． L1亮，L2不亮 D． 电流表没有示数
7.如图所示，小明同学在做“串联电路的电流特点”实验时，将两只完全相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此现象，同学们议论纷纷，有下列几种猜想，其中可能的是( )
A.L2灯丝断了，灯座未短路 B.灯泡L2的灯座被短路
C.开关S只控制L1 D.通过灯泡L1、L2的电流不相等
8．小刚同学用如图所示的电路图测电路中通过小灯泡的电流，下列说法正确的是
A. 测量的是通过小灯泡的电流 B. 测量的是电源的电流
C. 电流表的示数为零 D. 可能会损坏电流表
9.如图所示的电路中，闭合开关，电流表测量的是( )
A．通过灯Ll的电流
B．B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流

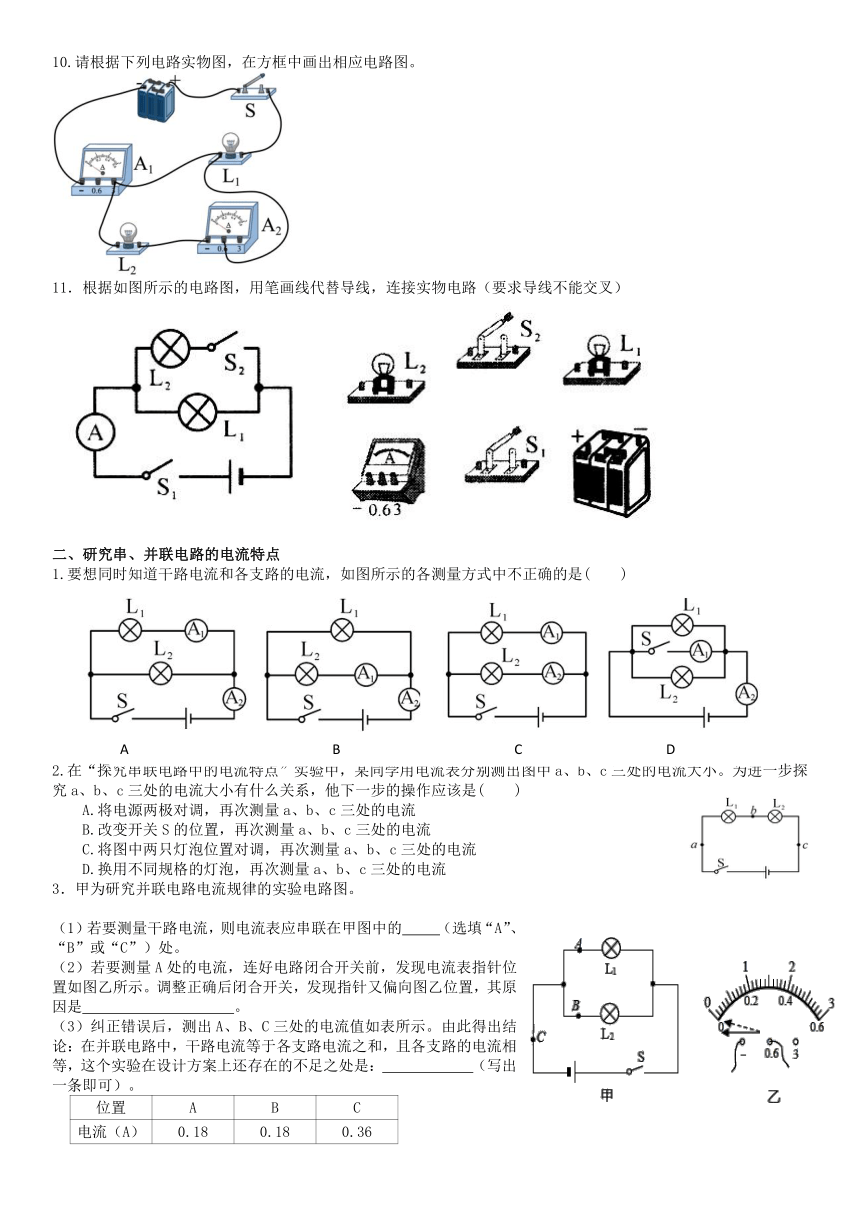

10.请根据下列电路实物图，在方框中画出相应电路图。
11．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）
二、研究串、并联电路的电流特点
1.要想同时知道干路电流和各支路的电流，如图所示的各测量方式中不正确的是( )
2.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小。为进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是( )
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流
3．甲为研究并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的　 　（选填“A”、“B”或“C”）处。
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　 。
（3）纠正错误后，测出A、B、C三处的电流值如表所示。由此得出结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：　 　（写出一条即可）。
位置 A B C
电流（A） 0.18 0.18 0.36
4.将导体接入电路若处a的半径为b处的2倍，如图所示将粗细不均匀的导体接入电路,a处半径为b处的2倍,则这两处电流关系为：（ ）
A.Ia=2Ib B.Ia=4Ib C.Ia=Ib D.2Ia=Ib
5. 在如图中用三只电流表测量电路中的电流，则 （ ）
A. A1的示数最大 B. A2的示数最大
C. A3的示数最大 D. 三表示数相同
6.有关电路中的电流正确的说法是（ ）
A. 电流从正极流出时最大，回到负极时最小
B. 用电器工作时会消耗电流，从而使电流减小
C. 在并联电路中，干路上的电流比任一支路上的电流都大
D. 在串联电路中，流过用电器的电流比流过导线的电流大
7． 如图所示，当开关S2闭合，在闭合S1前后电流表示数的变化情况是 （ ）
A. B.
C. D.
8．认真观察分析如图所示的电路并完成下列问题。
（1）若使灯泡L1、L2串联，应闭合开关________，断开开关________。
（2）串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少
（3）若断开开关S1 ， 同时闭合开关S2、S3 ， 此时电流表的示数为I=0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少
9.在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数如图（b）所示，则通过灯L1和L2的电流分别为（　　）
A．1.2安，0.5安 B．0.5安，1.2安
C．0.7安，0.5安 D．0.5安，0.7安
10.如图所示，L1、L2是相同的小灯泡，当S闭合后，电流表（　　）
A．A1与A2的示数仍然相等
B．A2示数是A1数的2倍
C．A1的示数为零，A2的示数变大
D．A1的示数不变，A2的示数变大
11.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A.1.2 A　1.2 A
B.0.3 A　0.3 A
C.1.2 A　0.3 A
D.1.5 A　0.3 A
参考答案
一.电流表的正确使用
1.D 2.D 3.C 4.B 5.D 6.C 7.B 8.D 9.B
10.略
11.
二、研究串、并联电路的电流特点
1.D
2.D
3.【答案】（1）C；（2）电流表的正负接线柱接反； （3）只做了一次实验（或选择了两个相同规格的灯泡做实验）。
4.C
5.A
6.C
7.A
8.【答案】 （1）S1；S2、S3
（2）∵两盏灯泡串联,∴I1=I2=0.25A
（3）∴当闭合开关S2、S3,断开开关S1时,两盏灯是并联的,∴L2的电流:I2=I-I1=0.8A-0.35A=0.45A。
9.C
10.C
11.C
