(共22张PPT)
第二章地图
第二节地形图的判读

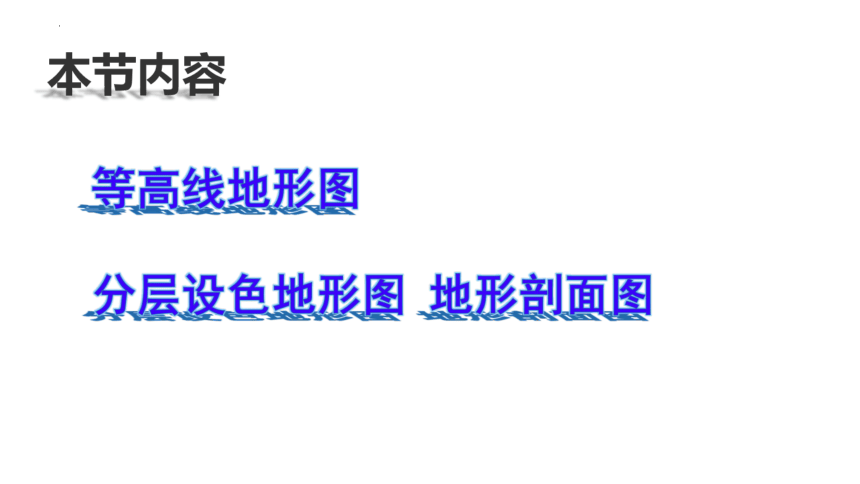

本节内容
等高线地形图
分层设色地形图 地形剖面图

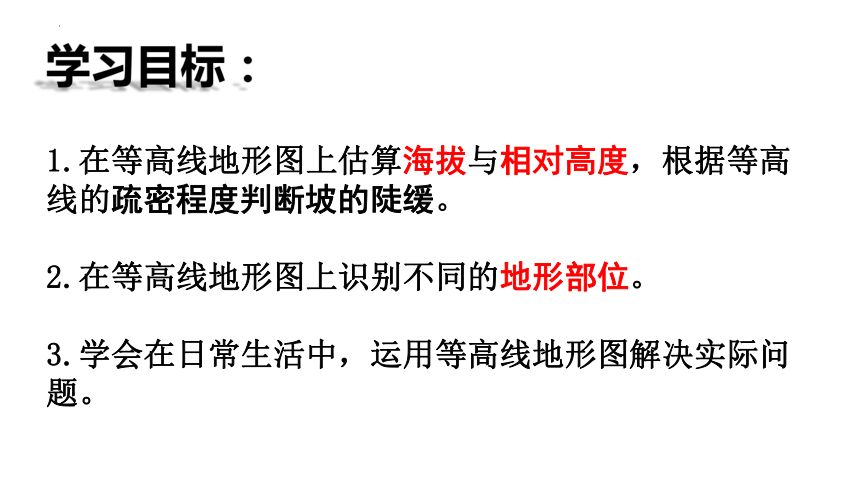

1.在等高线地形图上估算海拔与相对高度，根据等高线的疏密程度判断坡的陡缓。
2.在等高线地形图上识别不同的地形部位。
3.学会在日常生活中，运用等高线地形图解决实际问题。
学习目标：
海拔和相对高度

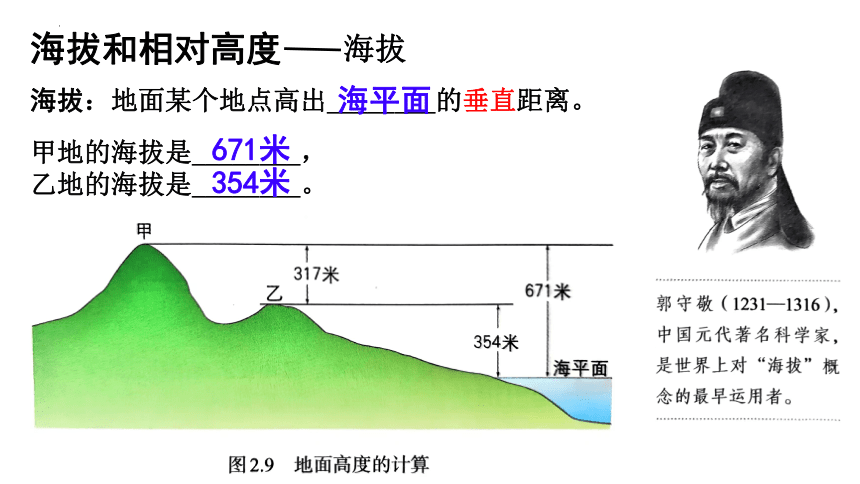

海拔
海拔：地面某个地点高出________的垂直距离。
甲地的海拔是________，
乙地的海拔是________。
海平面
671米
354米
海拔和相对高度

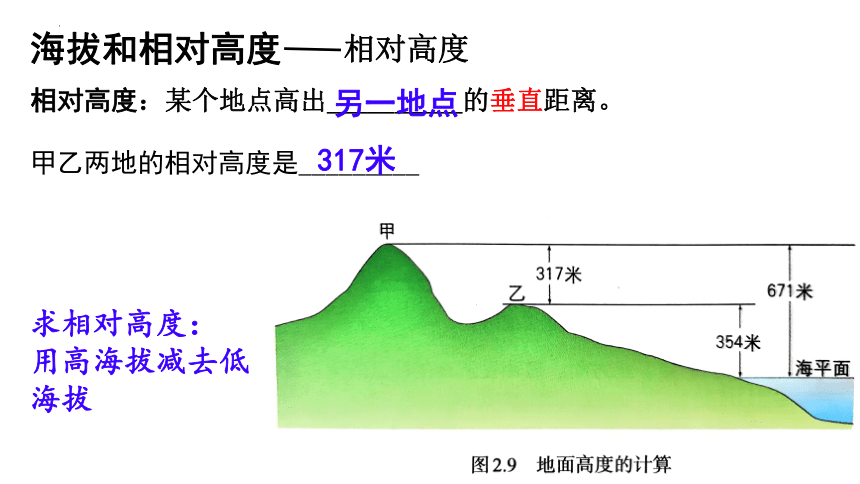

相对高度
相对高度：某个地点高出__________的垂直距离。
另一地点
求相对高度：
用高海拔减去低海拔
甲乙两地的相对高度是_________
317米
100
200
300
等高线地形图

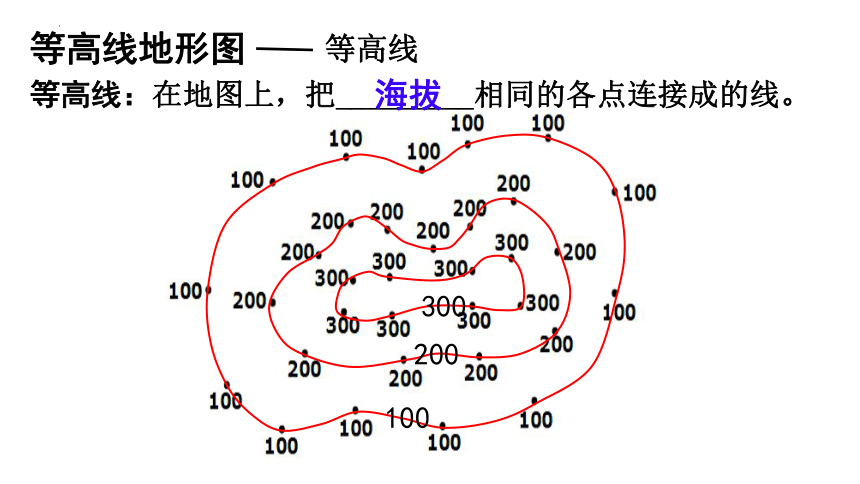

等高线
等高线：在地图上，把_________相同的各点连接成的线。
海拔
等高线地形图

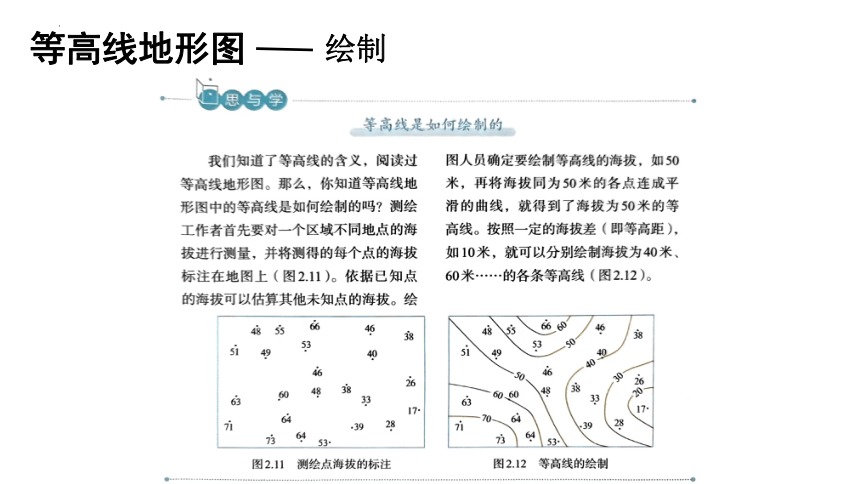

绘制
等高线地形图
特点

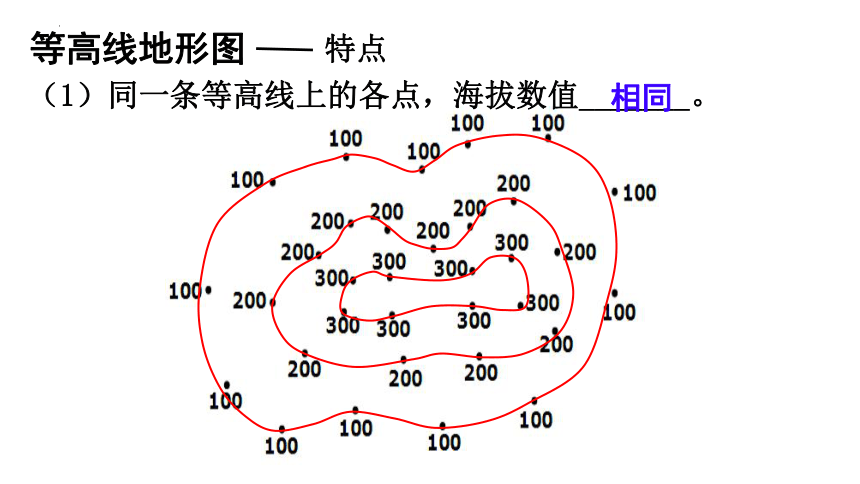

（1）同一条等高线上的各点，海拔数值_______。
相同
等高线地形图
特点

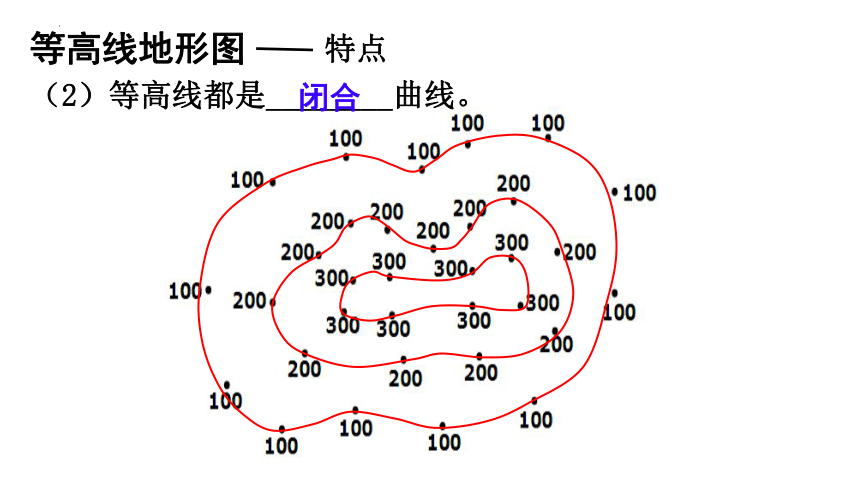

（2）等高线都是________曲线。
闭合
等高线地形图
特点
（3）海拔不同的等高线一般不________。
相交
等高线地形图
特点
（4）在图中，A坡较______，B坡较______。因此，等高线_____处，坡缓；等高线______处，坡陡。
缓
陡
稀疏
密集
A
A
B
B
等高线地形图
地形部位
山峰
等高线闭合，数值从四周向中间逐渐增大。
等高线的弯曲部分向高处凸出。
等高线地形图
地形部位
山谷
等高线的弯曲部分向低处凸出。
等高线地形图
地形部位
山脊
两侧的山脊、山谷等高线近似对称。
等高线地形图
地形部位
鞍部
等高线重叠。
等高线地形图
地形部位
陡崖
等高线地形图
地形部位
_______
_______
_______
_______
_______
等高线地形图
实际运用
（1）从②处山坡爬山比③处山坡爬山________，判断理由：②处山坡等高线________，坡________。
省力
稀疏
缓
（2）山谷汇集雨水，易形成
________，；山脊往往成为河流之间的________。
等高线地形图
实际运用
河流
分水岭
等高线地形图
实际运用
（3）在野外拓展活动中，
________处适宜漂流活动，
________处适宜攀岩活动，
________处适宜建瞭望塔。
③
④
①
等高线地形图
等深线
把海洋中________相同的各点依次连接成线，叫等深线。从等深线上标注的数值，如100米、200米，可以看出海洋的________；从等深线的疏密状况，可以看出海底________的大小。
深度
深浅
坡度
课堂总结
