(共17张PPT)
地形图的判读
第二章 第一节
如何在平面的地图上表示地球表面的起伏呢？

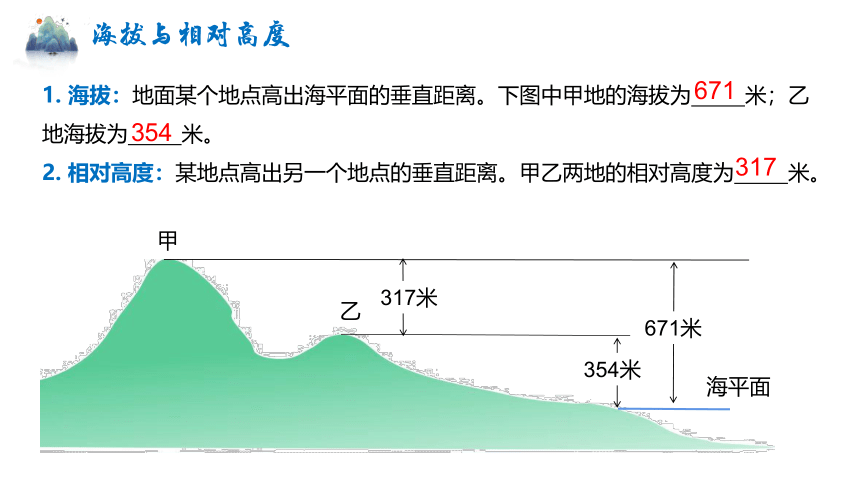

海拔与相对高度
1. 海拔：地面某个地点高出海平面的垂直距离。下图中甲地的海拔为 米；乙地海拔为 米。
2. 相对高度：某地点高出另一个地点的垂直距离。甲乙两地的相对高度为 米。
671
354
317
海平面
671米
甲
乙
317米
354米
100
100
100
100
100
100
100
200
200
200

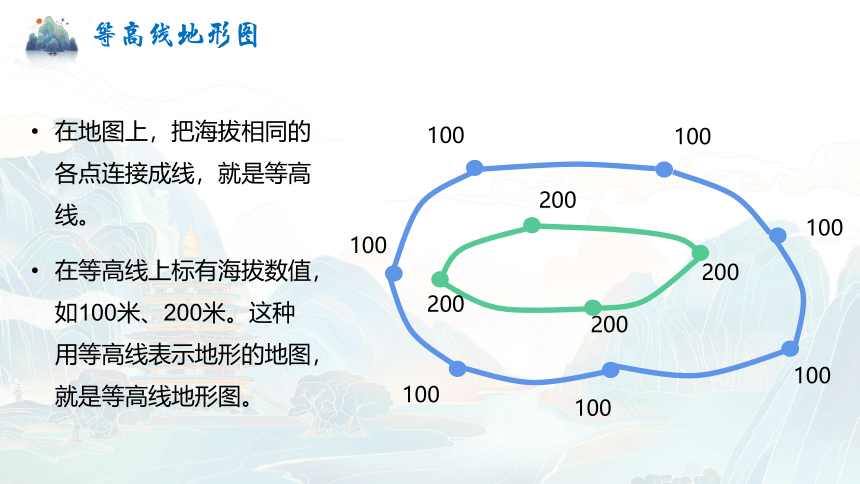

在地图上，把海拔相同的各点连接成线，就是等高线。
在等高线上标有海拔数值，如100米、200米。这种用等高线表示地形的地图，就是等高线地形图。
200
等高线地形图
等高线地形图
A
B

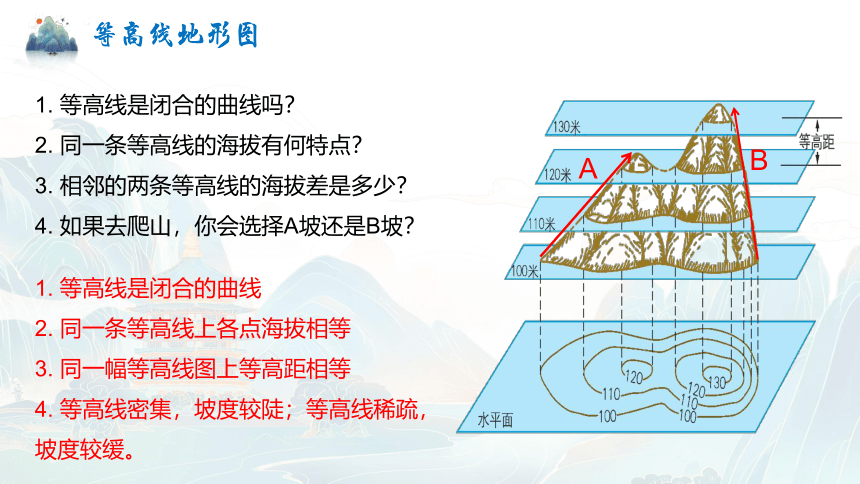

1. 等高线是闭合的曲线吗？
2. 同一条等高线的海拔有何特点？
3. 相邻的两条等高线的海拔差是多少？
4. 如果去爬山，你会选择A坡还是B坡？
1. 等高线是闭合的曲线
2. 同一条等高线上各点海拔相等
3. 同一幅等高线图上等高距相等
4. 等高线密集，坡度较陡；等高线稀疏，坡度较缓。
山峰
等高线闭合，数值从四周向中间逐渐增大。
山谷
等高线的弯曲部分向高处凸出。
山脊
等高线的弯曲部分向低处凸出。
陡崖
等高线重叠。
不同的地形部位

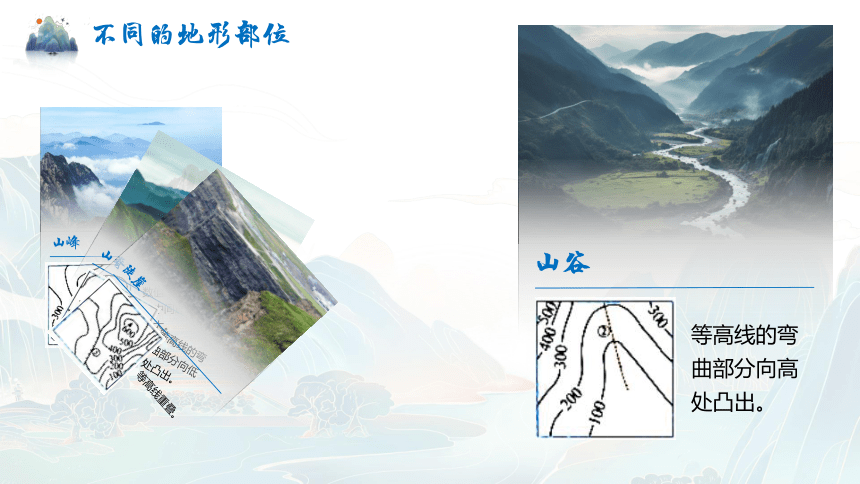

山谷
等高线的弯曲部分向高处凸出。
山峰
等高线闭合，数值从四周向中间逐渐增大。
山脊
等高线的弯曲部分向低处凸出。
陡崖
等高线重叠。
不同的地形部位
山脊
等高线的弯曲部分向低处凸出。
山峰
等高线闭合，数值从四周向中间逐渐增大。
山谷
等高线的弯曲部分向高处凸出。
陡崖
等高线重叠。
不同的地形部位
陡崖
等高线重叠。
山峰
等高线闭合，数值从四周向中间逐渐增大。
山谷
等高线的弯曲部分向高处凸出。
山脊
等高线的弯曲部分向低处凸出。
不同的地形部位
找出下图中不同的地形部位
山峰
山谷
山脊
陡崖
鞍部
分层设色地形图
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，涂上不同的颜色，这种地图叫分层设色地形图。
分层设色地形图上附有图例说明各种颜色表示的高度或深度范围。
分层设色地形图
高原：海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。
山地：海拔在500米以上，具有耸立的山峰、陡峭的山坡。
丘陵：海拔在500米以下，相对高度较山地小。
平原：海拔一般在200米以下，宽广平坦。
盆地：四周高，中间低。
高 原
海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓
山 地
海拔在500米以上，具有耸立的山峰、陡峭的山坡
盆 地
四周高，中间低
平 原
海拔一般在200米以下，宽广平坦
丘 陵
海拔在500米以下，相对高度较山地小
