第三节　 地图的阅读
01

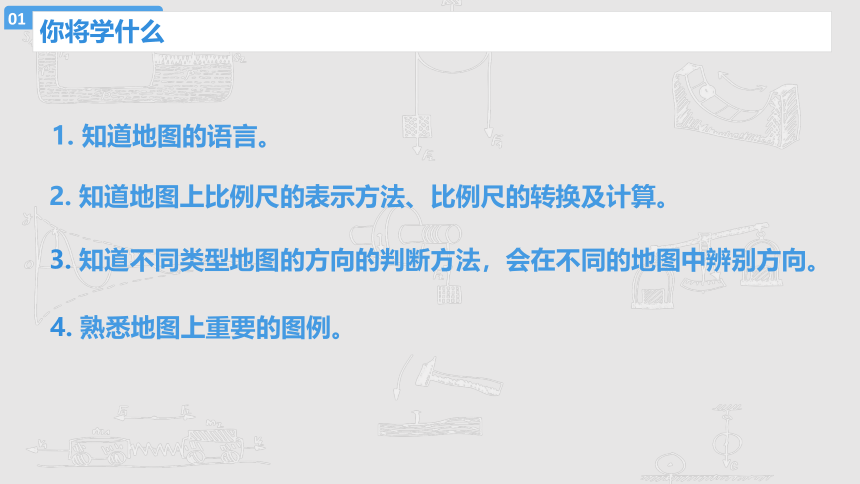

你将学什么
1. 知道地图的语言。
2. 知道地图上比例尺的表示方法、比例尺的转换及计算。
3. 知道不同类型地图的方向的判断方法，会在不同的地图中辨别方向。
4. 熟悉地图上重要的图例。
02
你怎样学习
地图的语言------比例尺、方向、图例

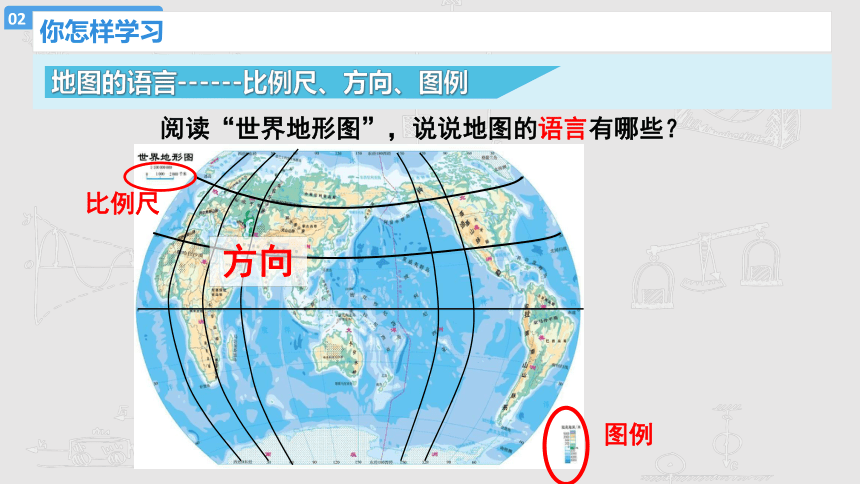

阅读“世界地形图”，说说地图的语言有哪些？
图例
比例尺
方向
02
你怎样学习

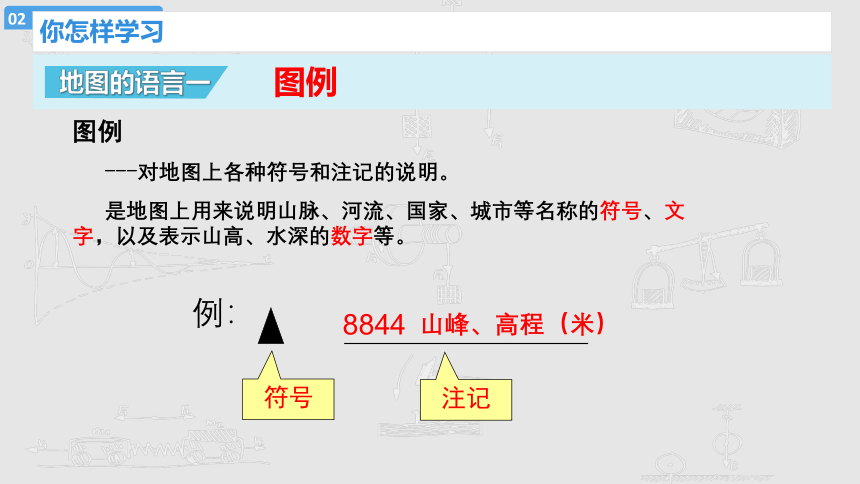

图例
---对地图上各种符号和注记的说明。
是地图上用来说明山脉、河流、国家、城市等名称的符号、文字，以及表示山高、水深的数字等。
例：
山峰、高程（米）
8844
符号
注记
地图的语言一
图例
02
你怎样学习

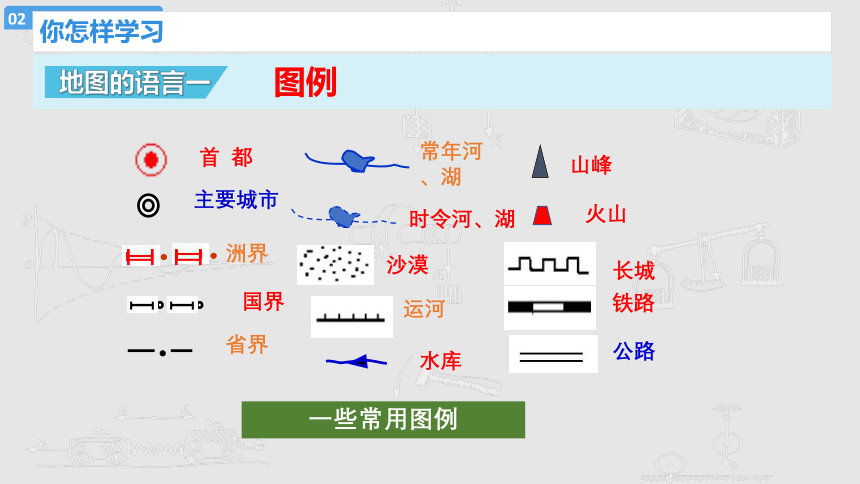

铁路
长城
公路
运河
沙漠
山峰
主要城市
常年河、湖
时令河、湖
水库
国界
省界
首 都
洲界
火山
一些常用图例
地图的语言一
图例
02
你怎样学习

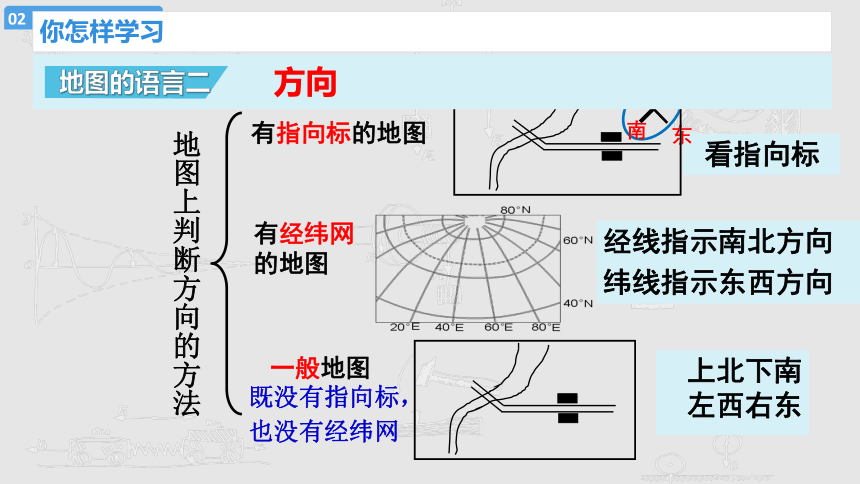

一般地图
有指向标的地图
有经纬网的地图
既没有指向标，
也没有经纬网
地图上判断方向的方法
看指向标
北
西
东
经线指示南北方向
纬线指示东西方向
上北下南左西右东
南
地图的语言二
方向
02
你怎样学习
N
A
B
a
b
c
d

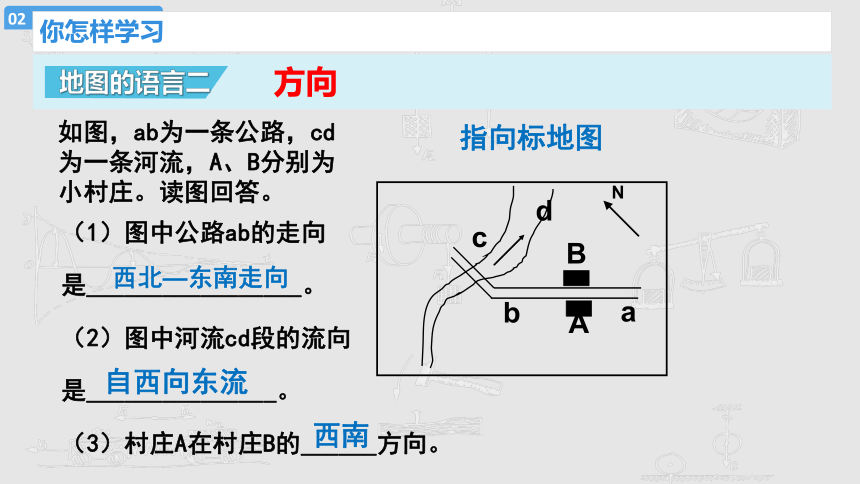

如图，ab为一条公路，cd为一条河流，A、B分别为小村庄。读图回答。
（1）图中公路ab的走向
是_________________。
（2）图中河流cd段的流向
是_______________。
（3）村庄A在村庄B的______方向。
指向标地图
西北—东南走向
自西向东流
西南
地图的语言二
方向
02
你怎样学习

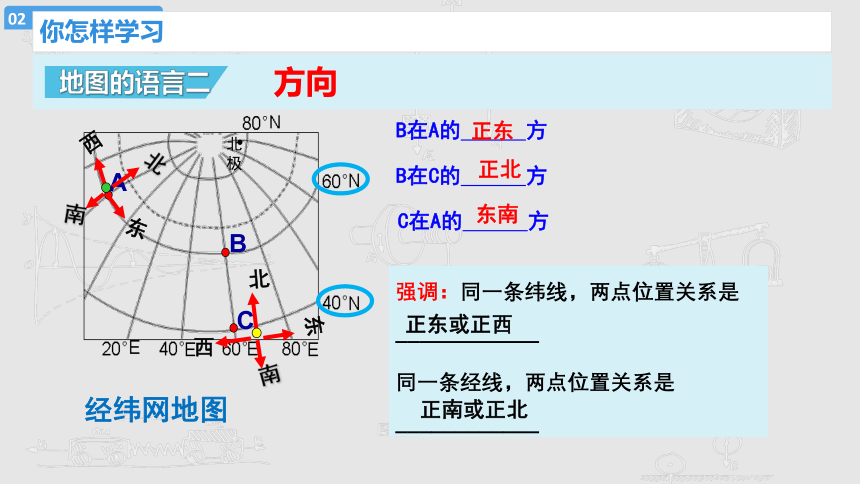

A
B
C
B在A的 方
B在C的 方
C在A的 方
正东
东南
正北
北极
北
南
西
东
北
东
西
南
强调：同一条纬线，两点位置关系是____________
同一条经线，两点位置关系是____________
正东或正西
正南或正北
经纬网地图
地图的语言二
方向
02
你怎样学习

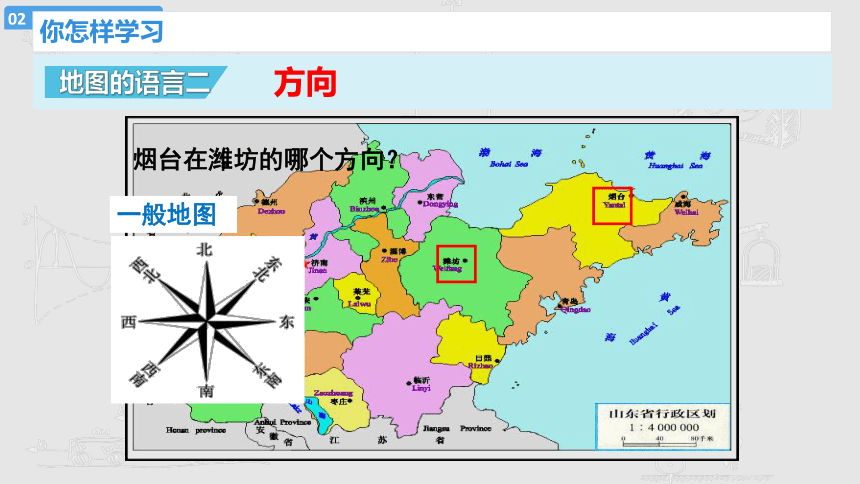

烟台在潍坊的哪个方向？
一般地图
地图的语言二
方向
02
你怎样学习
方向感太差了，整天找不着北，郁闷…
· · · ？
有没有一个地方前后左右都朝北呢？
地图的语言二
方向
02
你怎样学习
北
北
北
0 °
45 °
45 °
135 °
135 °
90 °
北
南极
北
北
北
北
180 °
极地地区
在南极点，所有方向都朝北
在北极点，所有方向都朝南
地图的语言二
方向
02
你怎样学习
（1）A在C的____方向
（2）B在A的____方向
（3）B在C的____方向
A
N
B
C
正东
正北
东北　
东
西
极地地区判方向
地球自转方向
地图的语言二
方向
02
你怎样学习
比例尺，表示图上距离比实地距离缩小的程度。
地图的语言三
比例尺
02
你怎样学习
形式
示例
数字式
线段式
文字式
1：2000000（1/2000000）
（千米）
0
20
40
图上1厘米代表实地距离20千米
0
20千米
地图的语言三
比例尺
02
你怎样学习
你能把图中的线段比例尺化成数字式和文字式吗？
数字式： 1：4000000
注意
文字式： 图上1厘米代表实地距离40千米
计算比例尺时单位要统一， 千米要化成厘米，后面加5个0
地图的语言三
比例尺
02
你怎样学习
1： 20000
比例尺大
1
2 000 000
1
20000
谁说的对？
<
0
20千米
比例尺大
小结
比例尺是一个分数式。分子为1，分母越小，比值越大，即比例尺越大；分母越大，比值越小，即比例尺越小。
地图的语言三
比例尺
02
你怎样学习
分母大小
比例尺大小
表示范围大小
地理事物 详略
大
详
略
大
小
小
小
大
中国地图 北京市地图
地图的语言三
比例尺
02
你怎样学习
如果让你选择比例尺分别绘出中国、山东省、临沂的地图你会怎么选？
→中国
→临沂
→山东
大比例尺
中比例尺
小比例尺
画个学校的图怎么选择呢？
地图的语言三
比例尺
03
你的收获
地图的三语言：比例尺、方向、图例。
比例尺
比例尺的概念
比例尺的形式（数字式、线段式、文字式）
比例尺的大小
比例尺的大小与范围和内容详略的关系
方向
不同类型地图上方向的判读方法
图例
