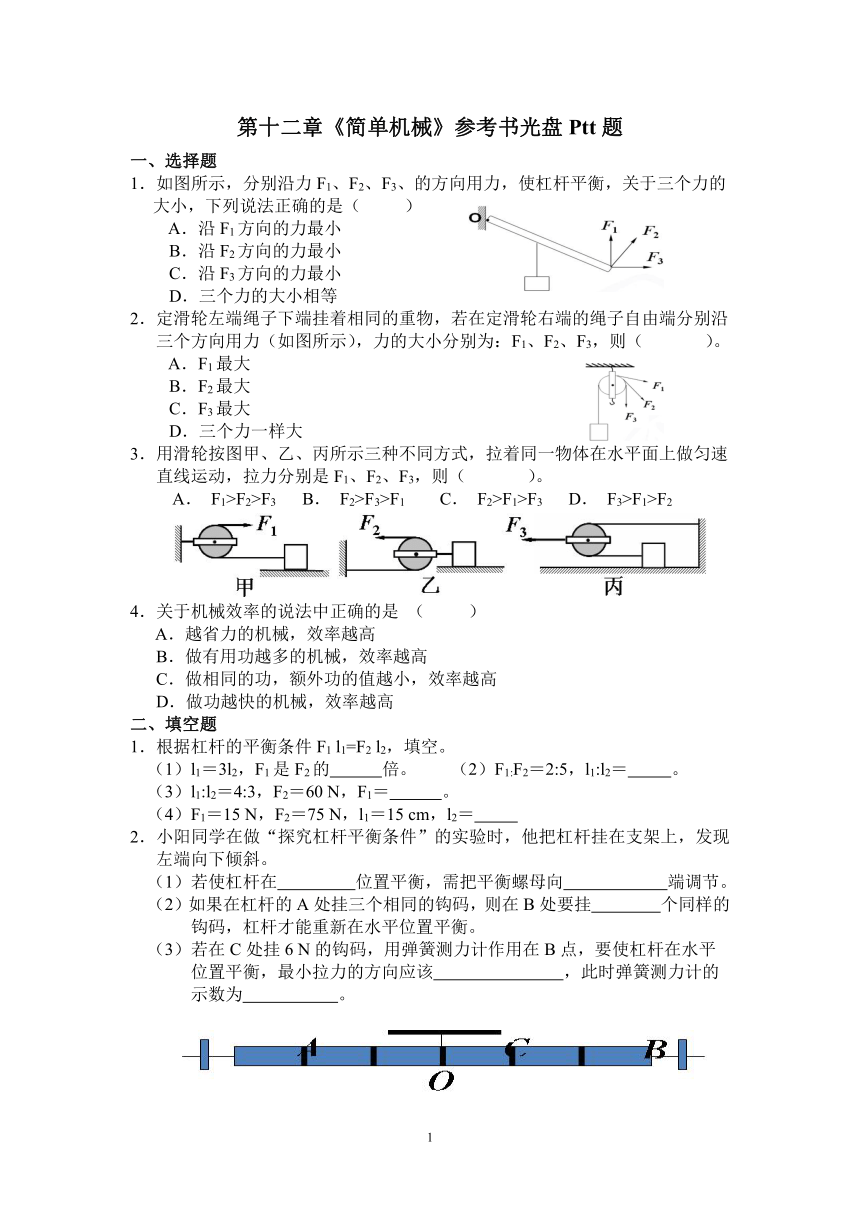

第十二章《简单机械》参考书光盘Ptt题
一、选择题
1．如图所示，分别沿力F1、F2、F3、的方向用力，使杠杆平衡，关于三个力的
大小，下列说法正确的是（ ）
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
2．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿
三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则（ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
3．用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速
直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 B． F2>F3>F1 C． F2>F1>F3 D． F3>F1>F2
4．关于机械效率的说法中正确的是 （ ）
A．越省力的机械，效率越高
B．做有用功越多的机械，效率越高
C．做相同的功，额外功的值越小，效率越高
D．做功越快的机械，效率越高
二、填空题
1．根据杠杆的平衡条件F1 l1=F2 l2，填空。
（1）l1＝3l2，F1是F2的 倍。 （2）F1:F2＝2:5，l1:l2＝ 。
（3）l1:l2＝4:3，F2＝60 N，F1＝ 。
（4）F1＝15 N，F2＝75 N，l1＝15 cm，l2＝
2．小阳同学在做“探究杠杆平衡条件”的实验时，他把杠杆挂在支架上，发现左端向下倾斜。
（1）若使杠杆在 位置平衡，需把平衡螺母向 端调节。
（2）如果在杠杆的A处挂三个相同的钩码，则在B处要挂 个同样的
钩码，杠杆才能重新在水平位置平衡。
（3）若在C处挂6 N的钩码，用弹簧测力计作用在B点，要使杠杆在水平
位置平衡，最小拉力的方向应该 ，此时弹簧测力计的
示数为 。

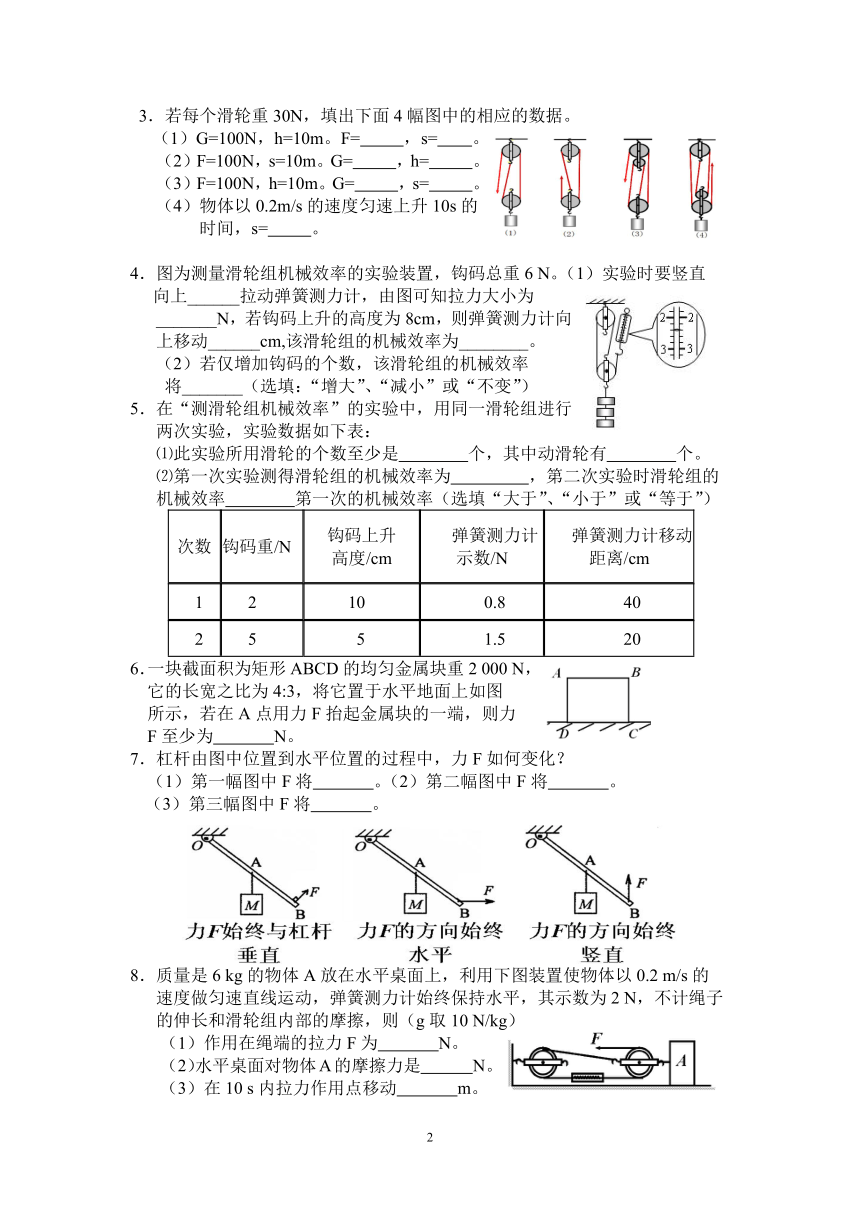

3．若每个滑轮重30N，填出下面4幅图中的相应的数据。
（1）G=100N，h=10m。F= ，s= 。
（2）F=100N，s=10m。G= ，h= 。
（3）F=100N，h=10m。G= ，s= 。
（4）物体以0.2m/s的速度匀速上升10s的
时间，s= 。
4．图为测量滑轮组机械效率的实验装置，钩码总重6 N。（1）实验时要竖直
向上______拉动弹簧测力计，由图可知拉力大小为
_______N，若钩码上升的高度为8cm，则弹簧测力计向
上移动______cm,该滑轮组的机械效率为________。
（2）若仅增加钩码的个数，该滑轮组的机械效率
将_______（选填：“增大”、“减小”或“不变”）
5．在“测滑轮组机械效率”的实验中，用同一滑轮组进行
两次实验，实验数据如下表：
⑴此实验所用滑轮的个数至少是 个，其中动滑轮有 个。
⑵第一次实验测得滑轮组的机械效率为 ，第二次实验时滑轮组的
机械效率 第一次的机械效率（选填“大于”、“小于”或“等于”）
次数
钩码重/N
钩码上升
高度/cm
弹簧测力计示数/N
弹簧测力计移动距离/cm
1
2
10
0.8
40
2
5
5
1.5
20
6．一块截面积为矩形ABCD的均匀金属块重2 000 N，
它的长宽之比为4:3，将它置于水平地面上如图
所示，若在A点用力F抬起金属块的一端，则力
F至少为 N。
7．杠杆由图中位置到水平位置的过程中，力F如何变化？
（1）第一幅图中F将 。（2）第二幅图中F将 。
（3）第三幅图中F将 。
8．质量是6 kg的物体A放在水平桌面上，利用下图装置使物体以0.2 m/s的
速度做匀速直线运动，弹簧测力计始终保持水平，其示数为2 N，不计绳子
的伸长和滑轮组内部的摩擦，则（g取10 N/kg）
（1）作用在绳端的拉力F为 N。
（2）水平桌面对物体A的摩擦力是 N。
（3）在10 s内拉力作用点移动 m。
9．如图所示的滑轮组将重G＝12 N的物体匀速提升20 cm。所用的
拉力F＝5 N，所做的有用功为 J，机械效率为 ，
改为提升18 N的重物时，该滑轮组的机械效率为 。
（忽略绳重和滑轮与轴的摩擦）
三、计算题
1．一根粗细均匀的木棒重500 N，一头着地，求：抬起另一端所需最小的力
有多大？
2．汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则
至少要用多大的力才能将汽车拉出？
3．用如图所示的滑轮组物体能被提起吗？动滑轮对物体的拉力？地面对物体的
支持力？物体对地面的压力？
4．如图，忽略绳重和摩擦，用拉力F拉着10 N的重物匀速上升，绳子自由端
移动1 m，动滑轮重力2 N，求：
（1）拉力F；
（2）物体上升的距离；
（3）有用功，总功，机械效率。
5．一根绳子最多能承受300 N的拉力，要提起1 000 N的重物，应用什么样
的滑轮组？(动滑轮重力不计，要求向下拉且滑轮个数最少)
（1）画出这个滑轮组的示意图。
（2）用这个滑轮组最多能提起多重的物体？
6．农村用来舂米的工具是一个杠杆，下图是它的结构示意图。O为固定转轴，
在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打
稻谷。若石球重50 N，将石球抬起，脚至少用多大竖直向下的力？(摩擦和
杠杆自重均忽略不计)
7．如图所示，每个滑轮均重12 N，用滑轮组拉着重1 000 N的物体A沿水平
方向以0.2 m/s的速度匀速向左移动，拉力F的功率为32 W。（不计绳重及
机械内部摩擦）求：（1）拉力F的大小；（2）滑轮组的机械效率。
四、做图题
1．小明站在地面上准备用一个滑轮组提升重物，请在图中画出绕线的方法。
