第一节 地图的阅读

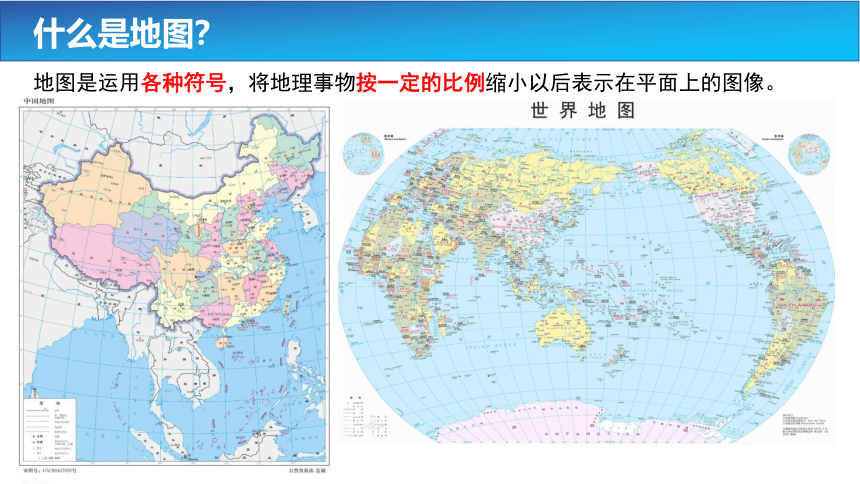

什么是地图？
古代地图
这种有山、有水、有道路的地理图画，为古代人渔猎、旅行提供便利。
近代地图
由于战争的需要，近代地图在精度和测量上不断精确，地图得到较大的发展。
现代地图——谷歌卫星地图
通过卫星在太空中探测地球地表物体对电磁波的反射情况，从而转换识别得到物体图像的地图。
地图是运用各种符号，将地理事物按一定的比例缩小以后表示在平面上的图像。
思与学
怎样将地球表面转绘成平面的地图
地球是球体
地图是平面
如何将球面的事物绘制在平面上
思与学

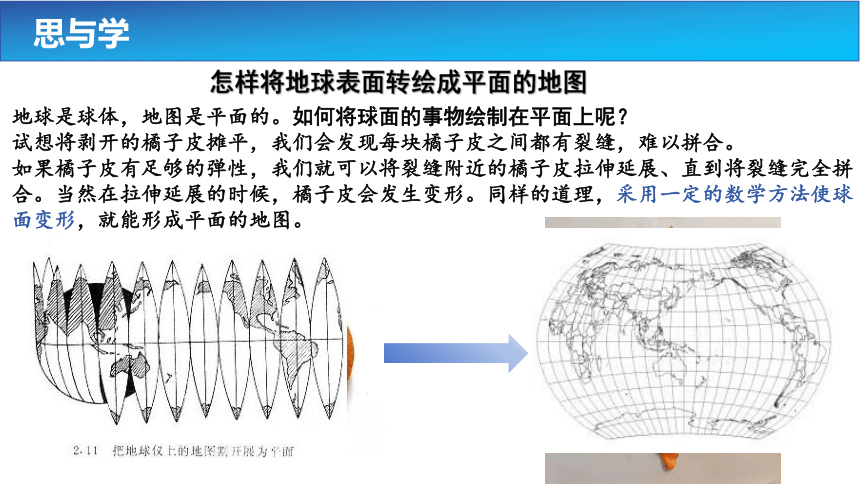

怎样将地球表面转绘成平面的地图
地球是球体，地图是平面的。如何将球面的事物绘制在平面上呢？
试想将剥开的橘子皮摊平，我们会发现每块橘子皮之间都有裂缝，难以拼合。
如果橘子皮有足够的弹性，我们就可以将裂缝附近的橘子皮拉伸延展、直到将裂缝完全拼合。当然在拉伸延展的时候，橘子皮会发生变形。同样的道理，采用一定的数学方法使球面变形，就能形成平面的地图。

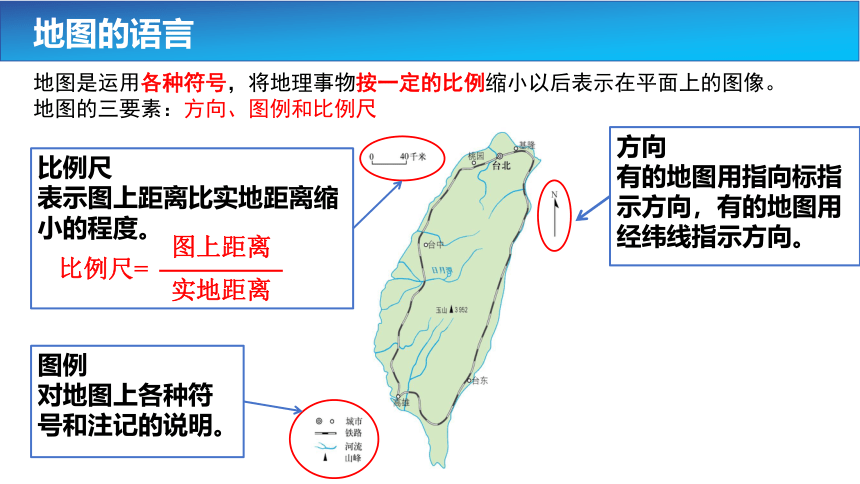

地图的语言
地图是运用各种符号，将地理事物按一定的比例缩小以后表示在平面上的图像。
地图的三要素：方向、图例和比例尺
比例尺=
图上距离
实地距离
方向
有的地图用指向标指示方向，有的地图用经纬线指示方向。
比例尺
表示图上距离比实地距离缩小的程度。
图例
对地图上各种符号和注记的说明。
是不是只要面向地图“上北下南，左西右东”，就可以适用所有地图呢？
树 林
耕 地
N
张庄
李庄
王庄

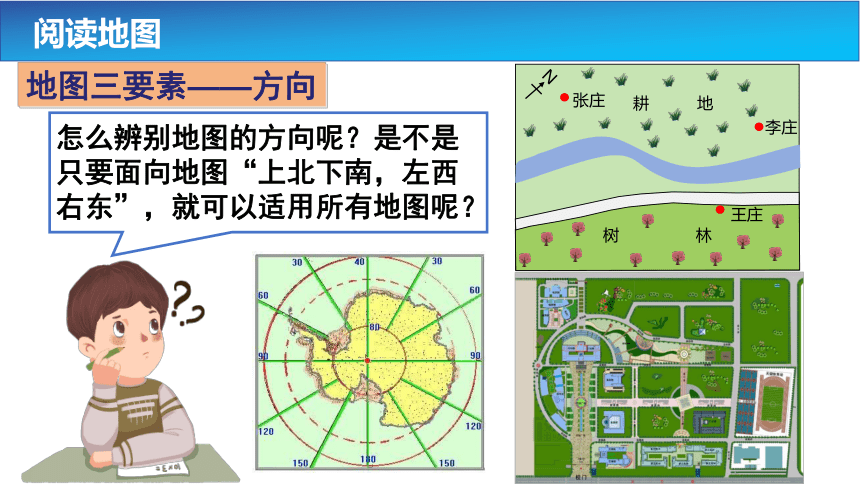

怎么辨别地图的方向呢？是不是只要面向地图“上北下南，左西右东”，就可以适用所有地图呢？
地图三要素——方向

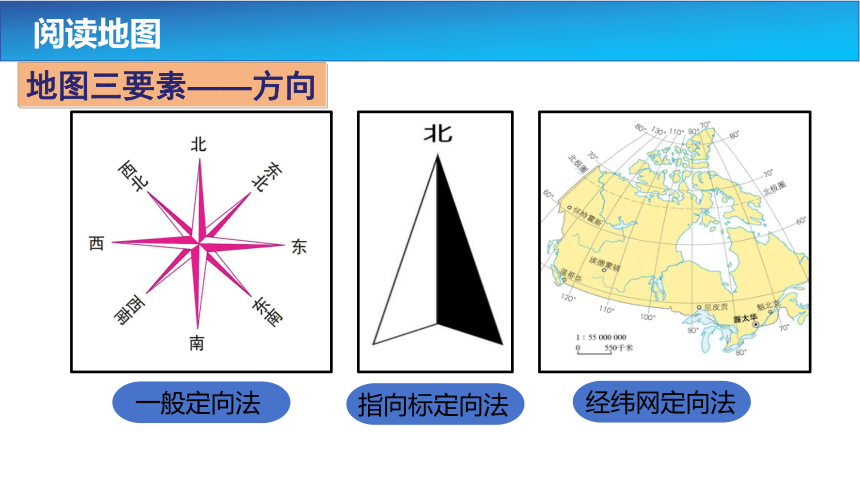

阅读地图
一般定向法
指向标定向法
经纬网定向法
地图三要素——方向
阅读地图
（1）方向的种类：
从方向的种类来看，地图上主要有东、西、南、北四个基本方向，还有东北、西北、东南、西南四个特殊方向。
（2）方向的表示方法
①一般定向法：在既无指向标也没有经纬网时，一般遵循“上北下南，左西右东”的原则。
②指向标定向法：指向标所指的方向一般是北方，根据北方分别确定其他方向。
③经纬网定向法：经线指示南北方向，纬线指示东西方向。
地图三要素——方向
正北方向
图中村庄A位于村庄B的什么方向？
怀特霍斯在温哥华的西北方向
尼皮贡在温哥华的正东方向
阅读地图
一般地图:
指向标地图：
经纬网地图：
北
西
东
南
掌握地图上判断方向的方法
上北下南 左西右东
指向标箭头指向北
经线指示南北方向
纬线指示东西方向
阅读地图
地图三要素——比例尺
1、定义：地图上的比例尺，表示图上距离比实地距离缩小的程度，所以比例尺也叫缩尺。
2、计算
①已知实地距离和图上距离，求比例尺：
②已知比例尺和实地距离，求图上距离：
③已知图上距离和比例尺，求实地距离：
比例尺=
图上距离
实地距离
图上距离＝实地距离×比例尺
实地距离=
图上距离
比例尺
阅读地图
地图三要素——比例尺
3、比例尺的表示
①文字式：在地图上用文字直接写x地图上1厘米代表实地距离多少千米。如：图上1厘米相当于实地距离800千米。
②数字式：用数字的比例式或分数式表示比例尺的大小。如：1：800或1/800，表示图上1厘米代表实地距离800千米。
③线段式：在地图上面一条线段，并注明1厘米代表实地距离多少千米。
阅读地图
地图三要素——比例尺
3、比例尺的表示
比较比例尺的大小与范围大小和内容详略之间的关系：
同样大小的地图：
比例尺小 → 表示范围大 → 内容简单；
比例尺大 → 表示范围小 → 内容详细；
比例尺是个分式，分母越大，比例尺越小；分母越小，比例尺越大。
比例尺的计算：
阅读地图
在比例尺计算中要注意单位间的换算
图上用厘米，实地用千米
厘米换千米，去五个零
图上用厘米，实地用米
厘米换米，去两个零
算一算：
青岛到日照的图上距离为6厘米，根据比例尺，求青岛到日照的直线距离。
300千米
地图三要素——比例尺
阅读地图
（1）图例：图例是地图的语言，包括各种符号和它们的文字说明、地理名称和数字。常用的图例符号有统一的规定。
（2）注记：在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的文字，叫做注记。
（3）图例和注记的作用：图例和注记可以帮助我们区别不同的地理事物，了解他们的特征。
地图三要素——图例和注记
阅读地图
地图上一些常用图例
地图三要素——图例和注记
我们可以通过图例是被地图中的地理事物和现象，并描述他们的空间分布特征。
阅读地图
活动
学习阅读地图
地图上的方向、比例尺、图例等信息能够帮助我们阅读地图，了解地理事物的空间分布。地图阅读训练，可以提升我们的地图阅读能力。
1.在图中辨别方向，量算距离，识别图例。
(1)确定地图的东、西、南、北方向。日照在济南的什么方向？济南在潍坊的
什么方向？
(2)根据图中的比例尺，图中济南到烟台的图上距离为6cm，量算济南到烟台的直线距离。
(3)将图例名称补充完整。
东南
西
300KM
课堂训练
为应对新冠疫情，各地设置了免费核酸采样点。图为小林家附近的核酸采样点示意图。读图完成下面小题。
1.小林利用手机地图软件查看核酸采样点位置，软件中使用的地图是（ )
A.经纬网地图
B.中国地形图
C.电子地图
D.中国行政区划图
2.如果想让手机地图上的信息变得更加详细，应该( )
A.放大比例尺
B.缩小比例尺
C.调整地图的方向
D.移动地图显示区域
C
A
课堂训练
刚踏进初中，小明同学非常喜欢他的学校，他绘制了一后校门幅学校平面图，读图完成下面小题。
1.从学校前校门到后校门行走的方向大致是( )
A.先由东北向西南，再由南向北
B.先由西南向东北，再由北向南
C.先由北向南，再转向东南
D.先由南向北，再转向西北
2.小明将这幅地图送给了他的地理老师，但地理老师看后，说这幅图存在一个问题，请问这个问题是( )
A.比例尺应为1：30万
B.指向标错误
C.缺少图例
D.缺少经纬度
C
D
知识小结
