第二节 地形图的判读
地球表面有高山，有低地，如何在平面的地图上表示地球表面的起伏呢？
一、海拔与相对高度
1、海拔含义
2、相对高度含义
1000m
500m
500m
相对高差
海拔
海拔
绝对高度
海拔高度——又称绝对高度，指地面某点高（或低）出海面平面的垂直距离。
相对高度——表示地面某个地点高出另一地点的垂直距离。
等高线地形图
地面高度的计算
思考：

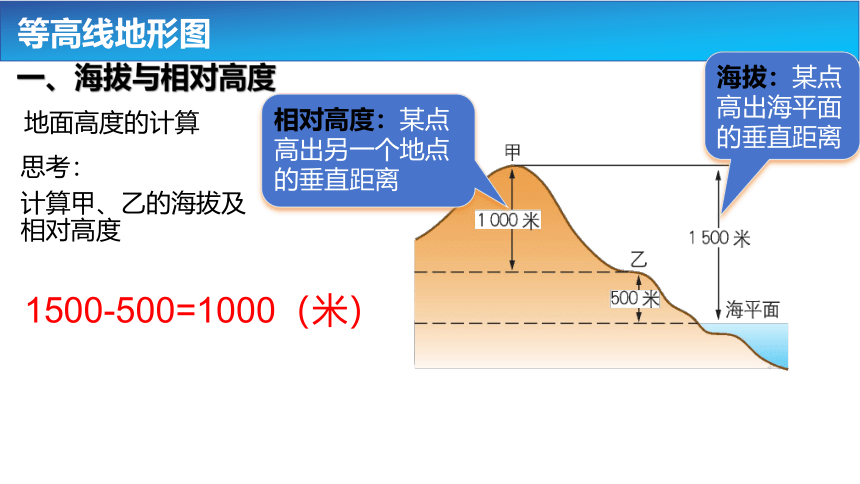

计算甲、乙的海拔及相对高度
相对高度：某点高出另一个地点的垂直距离
海拔：某点高出海平面的垂直距离
1500-500=1000（米）
一、海拔与相对高度
等高线地形图

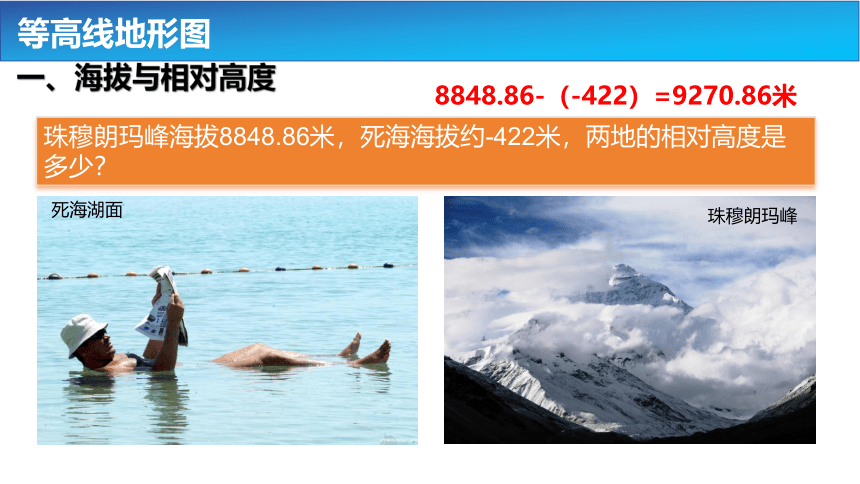

死海湖面
珠穆朗玛峰
珠穆朗玛峰海拔8848.86米，死海海拔约-422米，两地的相对高度是多少？
8848.86-（-422）=9270.86米
一、海拔与相对高度
等高线地形图
地表是高低起伏
地图是平面的
？
怎么绘制的？

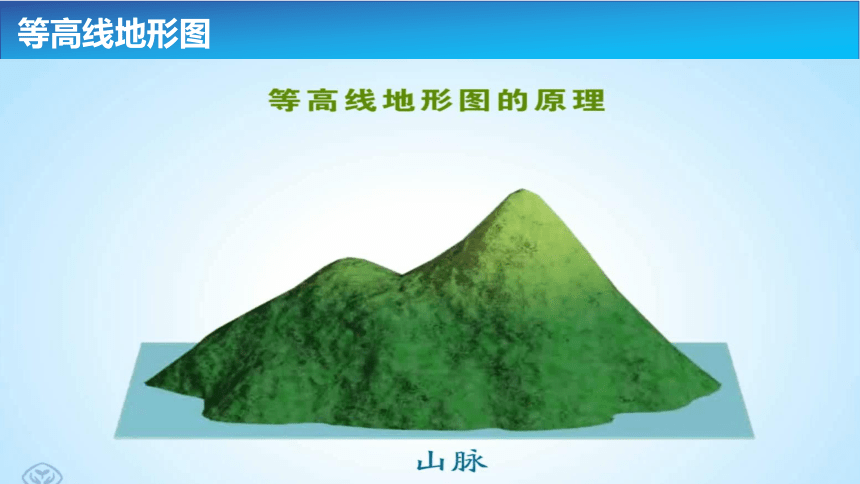

等高线地形图
等高线地形图
二、等高线

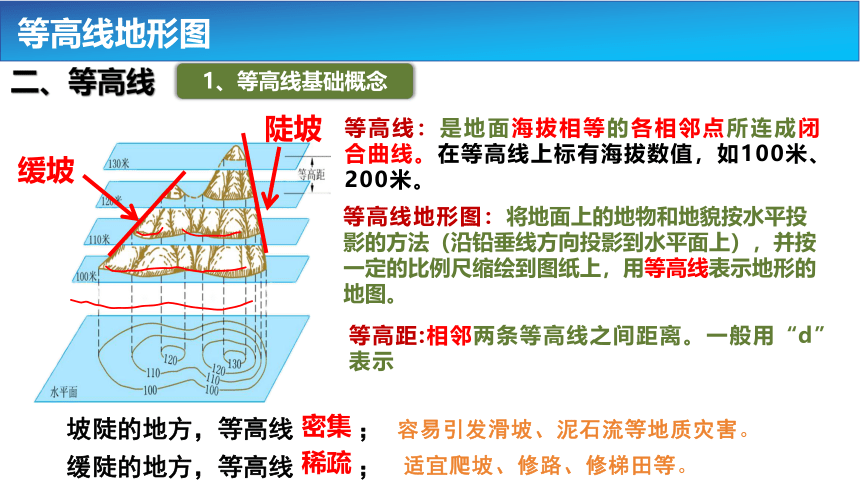

1、等高线基础概念
等高线：是地面海拔相等的各相邻点所连成闭合曲线。在等高线上标有海拔数值，如100米、200米。
等高距:相邻两条等高线之间距离。一般用“d”表示
等高线地形图：将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，用等高线表示地形的地图。
等高线地形图
坡陡的地方，等高线 ；
缓陡的地方，等高线 ；
密集
稀疏
容易引发滑坡、泥石流等地质灾害。
适宜爬坡、修路、修梯田等。
陡坡
缓坡

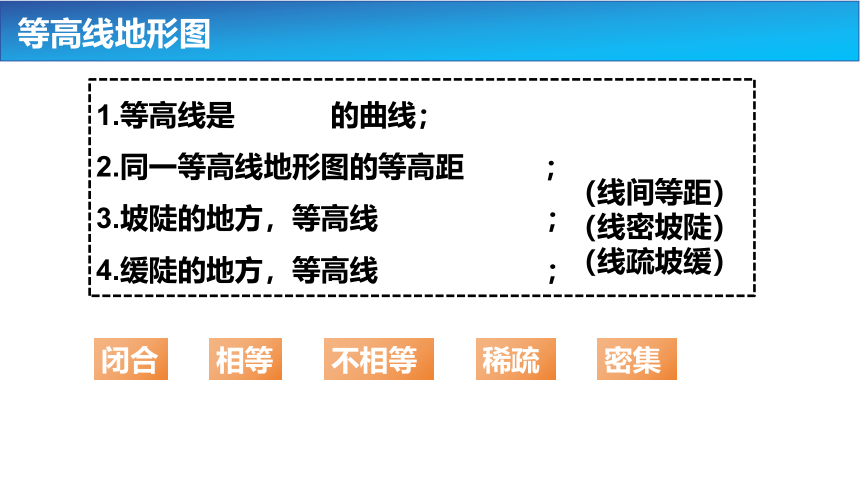

1.等高线是 的曲线；
2.同一等高线地形图的等高距 ；
3.坡陡的地方，等高线 ；
4.缓陡的地方，等高线 ；
闭合
相等
不相等
稀疏
密集
（线间等距）
（线密坡陡）
（线疏坡缓）
等高线地形图

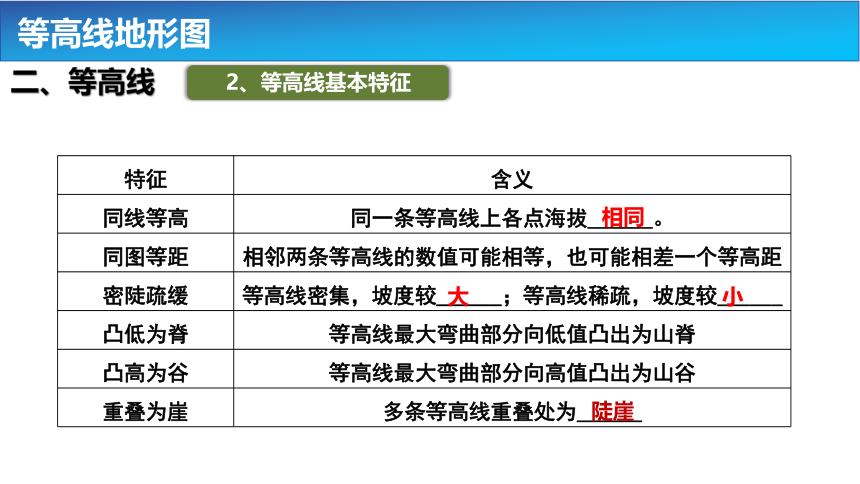

2、等高线基本特征
特征 含义
同线等高 同一条等高线上各点海拔______。
同图等距 相邻两条等高线的数值可能相等，也可能相差一个等高距
密陡疏缓 等高线密集，坡度较______；等高线稀疏，坡度较______
凸低为脊 等高线最大弯曲部分向低值凸出为山脊
凸高为谷 等高线最大弯曲部分向高值凸出为山谷
重叠为崖 多条等高线重叠处为______
二、等高线
等高线地形图
相同
大
小
陡崖
3、地形部位判读方法

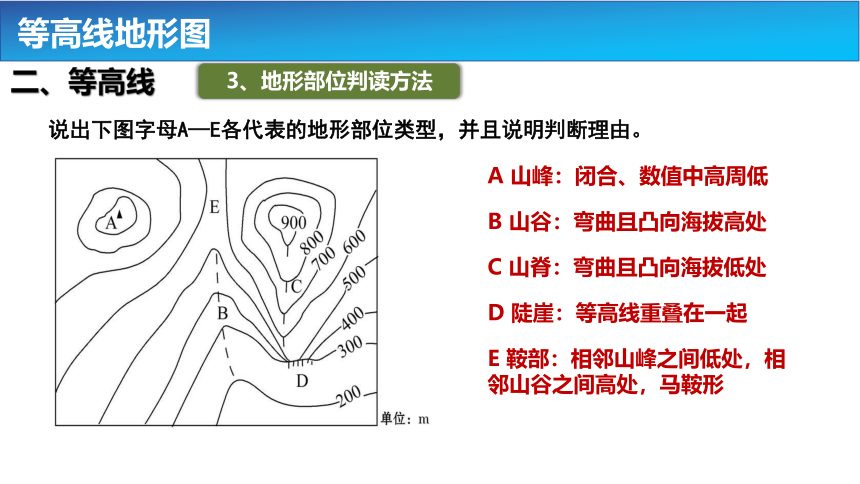

说出下图字母A—E各代表的地形部位类型，并且说明判断理由。
A 山峰：闭合、数值中高周低
C 山脊：弯曲且凸向海拔低处
B 山谷：弯曲且凸向海拔高处
D 陡崖：等高线重叠在一起
E 鞍部：相邻山峰之间低处，相邻山谷之间高处，马鞍形
二、等高线
等高线地形图

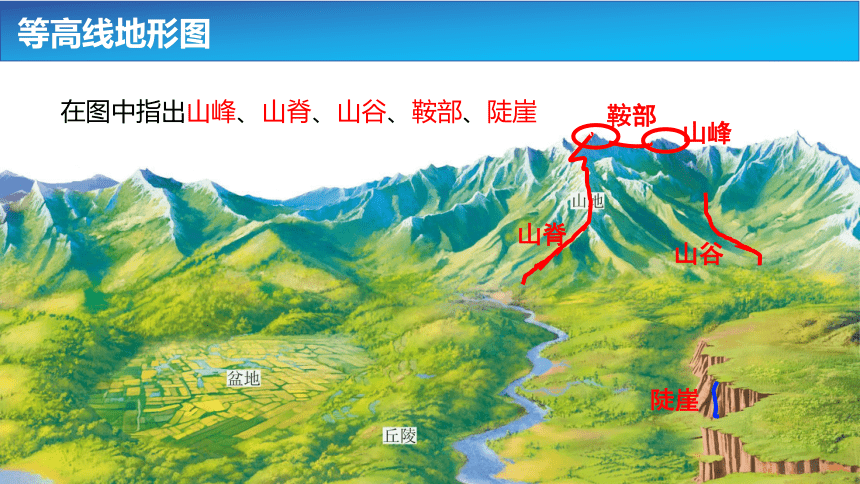

在图中指出山峰、山脊、山谷、鞍部、陡崖
山脊
山谷
陡崖
山峰
鞍部
等高线地形图
山峰
等高线地形图
328
326
324
322
山峰
等高线现闭合
中间高四周低
若数值往里面减小则为盆地
鞍部
等高线地形图
鞍部
相邻两个山顶之间，呈马鞍形
100
300
300
200
200
100
400
400
山脊
等高线地形图
山脊
凸低为脊
山脊线也叫分水线可以推测山脉的大致走向。
山谷
等高线地形图
山谷
凸高为谷
山谷线也叫集水线
山谷为汇水区，河流发育，且河流的流向与等高线弯曲方向相反。
陡崖
等高线地形图
陡崖
海拔不同的等高线重合
P
Q
50
80
70
60
60
50
40
30
20
说出A、B、C、D、E代表的山体部位。
B
山脊
山谷
陡崖
山峰
E
鞍部
峄山地形图
等高线地形图
思与学
我们知道了等高线的含义，阅读过等高线地形图。那么，你知道等高线地形图中的等高线是如何绘制的吗？
测绘工作者首先要对一个区域不同地点的海拔进行测量，并将测得的每个点的海拔标注在地图上。依据已知点的海拔可以估算其他未知点的海拔。绘图人员确定要绘制等高线的海拔，如50米，再将海拔同为50米的各点连成平滑的曲线，就得到了海拔为50米的等高线。按照一定的海拔差（即等高距），如10米，就可以分别绘制海拔为40米、60米…的各条等高线。
等高线是如何绘制的
高出地面的地形我们有等高线来表示地面的高低起伏，低于地面的地形，用什么来表示？
？
等高线地形图
等深线：在地图上把深度相同的各点连接成线。（读出海洋的深浅）
从等深线的疏密状况可以看出海底坡度的大小。
三、等深线
等高线地形图
从等深线上标注的数值，如100米、200米，可以看出海洋的深浅；
分层设色地形图
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，涂上不同的颜色，这种地图叫分层设色地形图。
分层设色地形图上附有图例说明各种颜色表示的高度或深度范围。
1、基本概念
分层设色地形图
陆地表面的地形类型有山地、丘陵、高原、平原和盆地五种。在分层设色地形图上，可以比较容易地判读各种各样的地形，以及地表的起伏状况。
高原
山地
盆地
平原
丘陵
2、地形类型
海拔/米
5000
3000
2000
1000
500
200
0
雪线
高原
山地
盆地
平原
丘陵
基本地形在地形图上怎么识别呢？有什么特点？
分层设色地形图
2、地形类型
海拔/米
5000
3000
2000
1000
500
200
0
雪线
海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。
高原
海拔在500米以上，具有耸立的山峰、陡峭的山坡。
山地
盆地
中间低，四周高
平原
海拔一般在200米以下，宽广平坦
丘陵
海拔在500米以下，相对高度较山地小
分层设色地形图
2、地形类型
3、地形类型判读方法
500m
200m
山地
高原
丘陵
平原
平坦
开阔
起伏
不平
海拔
较高
高原
平原
盆地
丘陵
山地
地形特征的判读和描述：
高度大、起伏大则陡峻，高度小、起伏小则平缓
分层设色地形图
地形图
的判读
等高线
地形图
地形类型判读
高度：海拔和相对高度
特点
线间等距
线密坡陡；线疏坡缓
分层设色地形图
基本概念
山体部位判读
课堂小结
下图是海拔与相对高度示意图。读图，完成下面小题。
1．图中A、B两点的相对高度大约
是（ ）
A．600m
B．800m
C．1200m
D．1800m
2．B处所示地形是（ ）
A．盆地 B．山地 C．平原 D．高原
3．土地平坦开阔易开发，最有可能形成大规模经济发达地区的是（ ）
A．E地 B．A地 C．B地 D．C地
课堂训练
A
A
D
青檀树皮是制作宣纸的优质原料，檀皮的晒场主要位于地势较高、坡度较陡的朝南山坡上。2006年宣纸制作技艺被列入我国首批国家级非物质文化遗产。图示意宣纸原产地某区域的位置。 完成下面小题。
4．青弋江的流向是（ ）
A．自东向西 B．自南向北
C．自东北向西南 D．自西南向东北
5．甲、乙、丙、丁四地中，最适宜晒制檀皮的是（ ）
A．甲 B．乙 C．丙 D．丁
6．为了保护和传承该非物质文化遗产，合理的措施是（ ）
①机械代替手工②健全保护机制③培养专业人才④加强宣传教育
A．①②③ B．②③④ C．①②④ D．①③④
C
B
B
课堂训练
读我国某区域等高线地形图，完成下面小题。
7．丁点所处地区的地形类型是（ ）
A．盆地 B．平原
C．高原 D．丘陵
8．关于图示区域的相关叙述，不正确的是（ ）
A．甲点可以看到瀑布景观
B．甲点在丁点的西北方向
C．A、B两山顶的相对高度为192米
D．丙点所处的山体部位是鞍部
B
D
课堂训练
