资源简介

(共34张PPT)
容纳万水千山
胸怀五湖四海
藏下中外各地
浑身绚丽多彩
(谜底：地图)
第二章
认识地图
第一节
教学目标
记住地图的三要素；
能够在地图上辨别方向；
了解比例尺的公式及三种表达方式。
教学楼
教学楼
实验楼
餐厅
综合楼
报
告
厅
自
行
车
棚
传达室
1:1000
树
校园建筑
运动场
篮球场
X
X
实
验
中
学
平
面
图
1:1000
运动场
地图三要素
方向
比例尺
图例和注记
地图上有哪些要素
地图三要素—方向
地图上有东、南、西、北四个基本方向。在这个基础上，还可确定出东北、东南、西南和西北四个方向。
地图三要素—方向
辨别方向的方法
一般定向法
指向标定向法
经纬网定向法
地图三要素—方向
辨别方向法则一
一般定向法
上北（N）
下南（S）
左西（W）
右东（E）
定向准则
面向地图
辨别方向法则一
一般定向法
本真楼位于仁和楼______方位
行知楼位于仁和楼______方位
新正楼位于本真楼______方位
正西
西北
东南
上北下南，左西右东
无指向标
观察左图，回答下列问题
仁和楼
本真楼
行知楼
新正楼
辨别方向法则二
指向标定向法
指向标一般指向北方
判断以下地点的方向
张庄位于城市的_____方向
李庄位于城市的_____方向
王庄位于城市的_____方向
树 林
耕 地
至烟台
至蓬莱
N
张庄
李庄
王庄
经济开发区
城市
正西
正北
东北
定向准则
如果图中的指向标改变，那刚才的方向判断还会是一样的结果吗？
思考

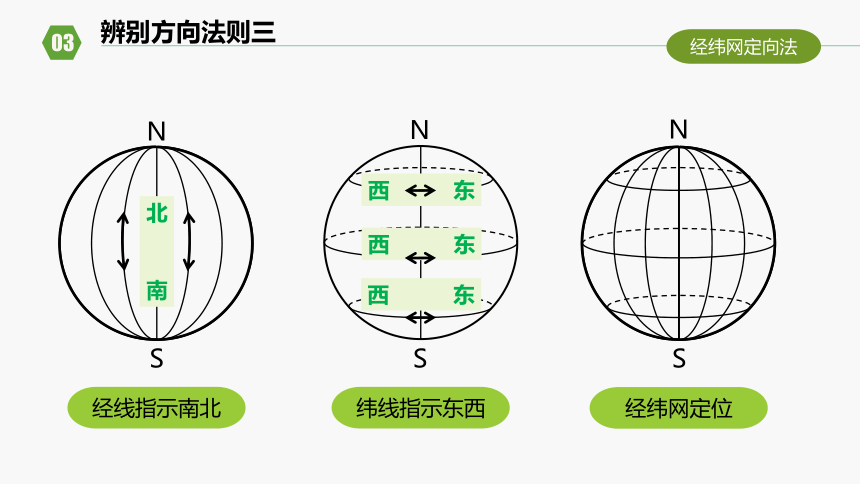

辨别方向法则三
经纬网定向法
N
S
西 东
西 东
西 东
纬线指示东西
N
S
北
南
N
S
经线指示南北
经纬网定位
辨别方向法则三
经纬网定向法
80°N
60°N
40°N
20°N
80° W
120° W
140°W
160°W
甲
乙
丙
丁
甲在乙的 方向
乙在丙的 方向
甲在丙的 方向
丁在乙的 方向
正北
正西
西北
西南
经线指示南北，纬线指示东西
定向准则
判断以下地点的方向
辨别方向法则三
经纬网定向法
甲在乙的 西南 方向
甲在丙的 东北 方向
丁在乙的 东南 方向
经线指示南北，纬线指示东西
定向准则
N
S
甲
乙
丙
丁
以下地点的方向判断是否正确？
思考
归纳：在地图上辨别方向的步骤
看有没有经纬网，有经纬网的按经纬网定方向。
没有经纬网的，看有没有指向标，有指向标的按指向标定方向。
既没有指向标，又没有经纬网，按“上北下南、左西右东”定方向。
1
2
3
地图三要素—比例尺 (P52)
定义
计算
公式
线段比例尺
表示
形式
文字比例尺
数字比例尺
图上1厘米代表实地距离1千米
1:100000或1/100000
0
1千米
表示图上距离比实地距离缩小的程度。
比例尺 =
图上距离
实地距离
比例尺的表示形式
图上1厘米代表实地距离40千米
0
40千米
80千米
文字比例尺
数字比例尺
线段比例尺
比例尺的简单计算
读世界地图
算出北京到莫斯科的实地距离。
图上距离为：4.5cm
比例尺为：1：130000000
实地距离=图上距离÷比例尺
实地距离=4.5 ÷
1
130000000
=5850km
4.5cm
1:130000000
比例尺 =
图上距离
实地距离
比例尺大小比较
图上1cm代表实际40km
1:4000000
图上1cm代表实际800km
1:80000000
＜
0
40千米
80千米
步骤：①将不同形式的比例尺统一转化为数字式；
②进行单位换算，统一单位；
③按分数大小进行比较，分子相同,分母越大，比例尺越小；分母越小，比例尺越大
＜
比例尺大小与实地范围关系
教学楼
教学楼
实验楼
餐厅
综合楼
报
告
厅
自
行
车
棚
传达室
1：1000
1:1000
1:80000000
小
大
略
大
小
详
比例尺
范围
内容
图幅相同的地图，比例尺越小，描述的范围越大，内容越简略
判断方法
从图2.5中比较三幅图的比例尺的表示形式和大小、地图表示范围的大小和表示内容的详略，对比相同图幅不同比例尺的地图所表示内容的差异。(P53)
合作学习
A 中华人民共和国 B 宁夏回族自治区 C 银川市（局部）
图2.5 不同比例尺的地图
二、地图上的比例尺
【概括总结】
图 A 图 B 图 C
比例尺表示形式 线段比例尺 数字比例尺 文字比例尺
比例尺的大小 小 较大 大
表示范围的大小 大 较小 小
表示内容的详略 简略 较详细 详细
二、地图上的比例尺
根据需要选择比例尺合适的地图
我到北京动物园玩，找不到狮虎山，应该选择下列哪幅地图呢？
A 亚洲轮廓图
B 中国地图
C 北京市地图
D北京动物园图
方法点拨
如果查询地区的范围较小，应选择大比例地图，地理信息较详细；
如果查询地区的范围较大，应该选择小比例尺地图。
地图三要素—图例和注记
地图用符号和注记来表示、说明地理事物。
图例：
说明图上地理事物的文字和数字。
注记：
【读图提示】
（1）读图名。
（2）常用图例分类记忆，如点状图例、线状图例和面状图例。
图3-6 常用图例
一、选择题
下面图例中，表示铁路的是（ ）
A B C D
B
达 标 检 测
二、读图题
1.在图中圈出图例和注记。
北京中山公园景点的分布（局部）
2.读右图，完成下列要求。
②如何判断卧室的面积？
③说出主要的家具名称及位置。
④说出地图三要素。
南北朝向。
根据比例尺量算卧室的长和宽。
方向、比例尺、图例和注记。
①说出卧室的朝向。
衣柜：东北角。
床：东南。
写字台：西面。
书柜：西南。
D
关于右图各点相对方位的叙述中正确的是( )
A .甲在乙的正北方
B .丙在丁的正西方
C .甲在丙的正西方
D .丁在乙的正西方
甲
丙
乙
丁
150°W
30°E
N
达 标 检 测
①图上1厘米代表实地距离10千米
②1:8000
③
请同学们比较下列3个比例尺的大小，按照从小到大的顺序排列正确的是（ ）
0
100米
A.①＜②＜③ B.③＜②＜① C.①＜③＜② D.②＜①＜③
1:1000000
1:8000
1:10000
分子相同，分母越大，比例尺越小；
分母越小，比例尺越大。
判断方法
C
选用地图
地图的种类很多，不同的地图所表现和反映的地理信息是不一样的。
只有根据用图目的选择适当的地图，才能及时而准确地获得所需的信息。
常用地图 内 容
交 通 图 反映交通线路状况。如公交线路详细的路名、车次以及主要建筑。
旅 游 图 显示旅游点的景观、交通和各种旅游设施的地图。
政 区 图 按国家、首都、省等各级行政机构及其范围划分的地图。
地 形 图 表示地面上地貌、水系、植被、工程建筑、居民点等的地图。
…… ……
选用地图
随着航天、航空事业的发展和电子计算机等现代科学技术手段在地图制作中的应用，遥感图像、电子地图等应运而生。例如，利用卫星或者飞机，可以大范围、快速地获取地面信息。
卫星影像
遥感影像
遥感图像，具有覆盖面大、信息丰富、空间位置准确、快捷、直观的优势。
选用地图
电子地图，克服了传统地图携带不方便、内容更新较慢等不足，具备快速获取地理信息的优点。
选用地图
日常生活中，我们经常使用手机里的电子地图定位、选择路线和测算距离等。开车时使用电子地图的导航功能，可以让我们避开拥堵或者大雨后有积水的路段，还可以帮助我们选择最快的路线。
填空题
根据需要，选择相关的地图。（如：政区图、交通图、旅游图、地形图等）
①去郊外山地进行越野活动，事先要设计行动路线，选择_______________。
②暑假去青海湖旅游，想了解青海湖在哪个省境内，选择_______________。
③去太原市博物馆参加活动，该乘坐几路车，选择____________。
④在上海迪斯尼乐园内游览，预先设计游玩线路，选择_______________。
地形图
政区图
交通图
旅游图
达 标 检 测
