(共49张PPT)
地形图的判读
第二章
第二节
等高线地形图
Contour map
壹

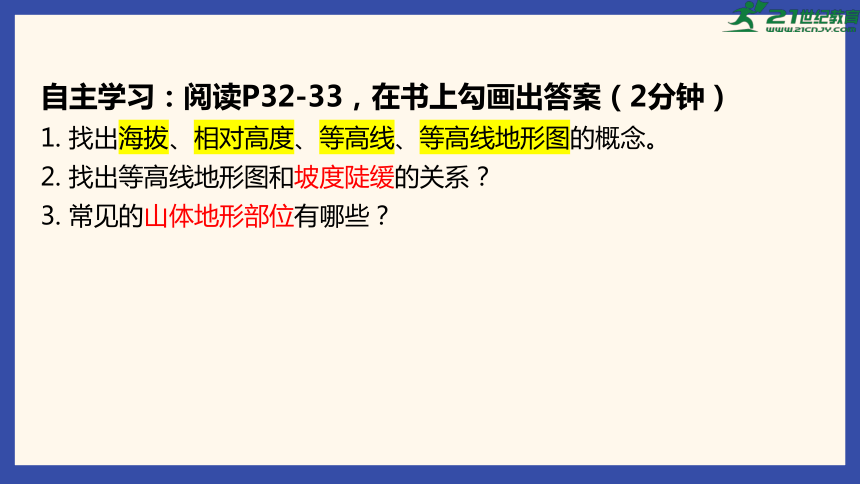

自主学习：阅读P32-33，在书上勾画出答案（2分钟）
1. 找出海拔、相对高度、等高线、等高线地形图的概念。
2. 找出等高线地形图和坡度陡缓的关系？
3. 常见的山体地形部位有哪些？
甲
乙
海平面

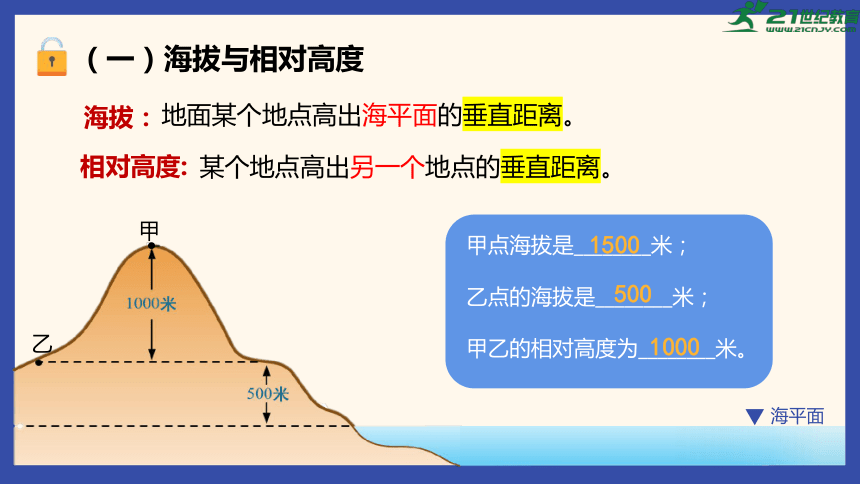

（一）海拔与相对高度
海拔：
相对高度:
地面某个地点高出海平面的垂直距离。
某个地点高出另一个地点的垂直距离。
甲点海拔是________米；
乙点的海拔是________米；
甲乙的相对高度为________米。
1000
1500
500
珠穆朗玛峰 海拔8848.86米
死海 海拔-430米
请你计算两地的相对高度：_______________
9278.86米
（一）海拔与相对高度
（二）等高线
等高线：海拔相等的各点连接成的线叫等高线。
等高线地形图：用等高线表示地表高低起伏的地图。
请结合刚才的视频和下列等高线，小组讨论思考以下问题。
1.等高线是闭合的曲线吗？
2.同一条等高线的海拔相等吗？
3.左图中相邻的两条等高线的海拔差（等高距）是多少？
4、由此你能总结出等高线的特点吗？
是
相等
10米
（二）等高线
同线等高，同图等距
A
B
登山比赛
缓坡
陡坡
等高线密集
等高线稀疏
学校组织登山比赛，沿图中线路（红/蓝）爬到山顶，请选择最省力线路及理由？
（三）等高线地形图
1、如何判断坡度陡缓
1、图中的等高距是 米。
2、如果B是在等高线上，那B的海拔是 米。
3、丙山峰的海拔是 米。
4、A和B的相对高度是 米。
5、乙和丁两条路线上山，哪一条更省力？ 。
200
800
课堂小练
1000
800
400
B
A
C
D
甲
乙
丙
丁
800<丙<1000
1050
400
乙
在等高线地形图上，通过等高线的分布，可以判断山体的地形部位。
（三）等高线地形图
2、如何判断山体地形部位
山峰
①山峰：
等高线闭合，数值从中间向四周逐渐降低。
中间高，四周低
山
脊
②山脊：
等高线的弯曲部分向低处凸出。
山 谷
③山谷：
等高线的弯曲部分向高出凸出。
常常形成河流
陡
崖
④陡崖：
等高线重叠。
攀岩运动
鞍部
⑥鞍部：
两个山峰之间，海拔较低的平地。
马鞍
辨析——山谷与山脊
高 谷
低 脊
看图说地形部位
山脊
山峰
山谷
陡崖
鞍部
⑤
山地地形部位尽在你“掌握”
山峰
陡崖
山脊
山谷
鞍部
▲
山谷
350
300
250
200
图中①--④处，哪里可以形成河流？河流的流向是？
③处
自西北向东南
（三）等高线地形图
3、应用——河流
甲和乙哪条登山路线省力些？为什么？
甲省力。
甲
乙
因为甲路线上的等高线稀疏，是缓坡。
（三）等高线地形图
3、应用——坡度
▲
图中①--④处，哪里适合攀岩？
④处
（三）等高线地形图
3、应用——攀岩
图中甲、乙、丙、丁四地，哪里适合观赏瀑布？
丁处
瀑布
（三）等高线地形图
3、应用——瀑布
大坝一般建在落差大的峡谷处，此图中适合建大坝的地方是（ ）,适合建水库的是（ ）
戊
丙
（三）等高线地形图
3、应用——水库
水库及其大坝
库 区
大 坝
如果在甲村和乙村之间修建一条公路，应选择
（①或②）线，原因是？
②
②线路坡度小，工程量小
（三）等高线地形图
3、应用——公路
1、河流：
2、登山：
3、攀岩：
4、瀑布：
5、建水库：
6、铁路、公路选线：
位于山谷，水往低处流
等高线较稀疏的地方，坡度较缓更省力
陡崖处
形成于陡崖处
水坝一般选在落差大的峡谷处，且考虑水库应选在河谷、山谷地区“口袋形”洼地处
尽量沿等高线，选在缓坡，避开陡崖、滑坡，通往山顶的公路需建盘山路
（三）等高线地形图应用
等深线
定义：海洋中深度相同的各点连接成的线。
从等深线上所标注的深度，可以看出海洋的深浅；从等深线的疏密状况，可以看出海底坡度的大小。
课堂练习
读某地等高线图，完成下面小题。
1．图中山峰的海拔高度可能是（ ）
A．1400米 B．1450米
C．1600米 D．1300米
2．图中虚线处的地形类型是（ ）
A．陡崖 B．盆地
C．山脊 D．山谷
B
D
课堂练习
读等高线地形图，回答下列问题。
1.图中的等高距为_____米。
2.写出图中字母代表的地形名称
① ② ③ ④ .
3.①山的海拔高度最有可能为_____米。
A.450 B.850 C.580 D.650
4.图中②、③处各有一处登山路线，分别沿着这两条路登山，_____路线容易些？理由是： 。
50
山峰
山脊
山谷
陡崖
C
②
②处等高线稀疏，是缓坡
分层设色地形图
Layered coloured topographic map
贰
分层设色地形图
自主学习
1. 找出分层设色地形图的概念。
2. 找出陆地表面有哪些地形类型。
3. 根据分层设色地形图，找出不同地形的特点，并结合教材最后一页《世界地形图》，列举代表地形名称，完成下表。
地形类型 海拔 地面起伏程度 代表地形名称
高原
山地
丘陵
盆地
平原
分层设色地形图
分层设色地形图
是在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），这种地图叫分层设色地形图。
在分层设色地形图上，可以比较容易地判读出各种各样的地形，以及地势的起伏。
分层设色地形图
学会阅读分层设色地形图——五种陆地地形
海拔：
地势特点：
200米以下
宽广平坦
东北平原
中国最大平原 “黑土地”
学会阅读分层设色地形图——五种陆地地形
分层设色地形图
海拔：
地势特点：
200-500米
地表起伏小，会有低矮山峰。
东南丘陵
中国最大丘陵群
分层设色地形图
学会阅读分层设色地形图——五种陆地地形
海拔：
地势特点：
无明确海拔
四周高，中间低
柴达木盆地
中国海拔最高的盆地，海拔2600~3000米。
分层设色地形图
学会阅读分层设色地形图——五种陆地地形
海拔：
地势特点：
500米以上
有耸立山峰、陡峭山坡
落基山脉
是世界最长山系科迪勒拉山系位于北美洲的主体
平均海拔2000-3000米
分层设色地形图
学会阅读分层设色地形图——五种陆地地形
500米以上
面积较大，外围陡峭，内部起伏和缓。
海拔：
地势特点：
巴西高原是南美洲东部，它是世界上最大的高原，地表起伏平缓，地势向北、西北倾斜，大多具有上升的准平原特征，海拔300～1500米。
巴西高原
归纳小结
地形类型 海拔 地面起伏程度
高原
山地
丘陵
盆地
平原
海拔在500米以上
海拔在500米以上
海拔在200-500米之间
无一定标准
一般在200米以下
外围较陡、内部起伏较为和缓
具有耸立的山峰、陡峭的山坡
地势起伏，坡度较缓
四周高，中间低
起伏很小，宽广平坦
陆地表面5种地形类型
【赏梯田美景，感知等高线】
云南 元阳梯田
本节重点
本节重点
典例剖析
读等高线地形图，完成下面小题。
1．关于图中地理事物叙述正确的是（ ）
A．①地位于山谷
B．②处的河流自西南流向东北
C．乙地位于鞍部
D．③处比⑤处坡度陡
2．攀岩活动适宜在陡崖处进行。下列最适合攀岩活动的地点是（ ）
A．① B．② C．③ D．④
3．图中①地与山峰甲的相对高度可能是（ ）
A．100米 B．230米 C．340米 D．420米
D
D
B
典例剖析
4．下图为某地等高线地形图，读图完成下列问题。
(1)地势指地表高低起伏的总趋势。图示区域内的地势总体____高____低。
(2)图中小河①河段和②河段比较，流速较快的是
____河段，理由是____。
(3)量得图中两座山峰之间的图上距离为5.2厘米，
则其实际距离大约是____千米。
(4)图中乙居民点位于甲居民点的____方向，甲乙
两个居民点中，未来最有可能发育成为城镇的是
____居民点，理由是____。（至少写两点）
地形平坦；水源充足；交通方便等
北
南
②
②河段等高线密集，坡度较陡，流速较快
26
东北
甲
