2025年浙江省科学中考一轮复习
物理部分
专题十 电和磁
考点1 磁体和磁场
1．[2023温州]如图为某款玻璃清洁器，由两块各含磁铁的清洁片构成。使用时，两块清洁片总是隔着玻璃合在一起移动，这是因为（ ）
A．异名磁极相互排斥 B．异名磁极相互吸引
C．同名磁极相互排斥 D．同名磁极相互吸引
2．[2024台州一模]有一种“魔法磁泥”，当磁铁靠近时，它就会被拉丝般地吸起，如图所示。制作“魔法磁泥”的磁化材料可以是（ ）
A．铁粉 B．铜粉 C．铝粉 D．碳粉
3．[2024宁波模拟]如图所示是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”指的是司南长柄，司南指南北是由于它受到________的作用，司南长柄指的是地理的__极。
4．[2024湖州模拟]在项目化学习中,小科用条形磁体、大号钢质缝衣针、硬卡纸、橡皮、大头针制作简易指南针,指南针制作过程如下。
步骤Ⅰ：取2枚大号钢质缝衣针,分别将条形磁体沿同一方向摩擦缝衣针10余次（如图甲）,使缝衣针磁化。

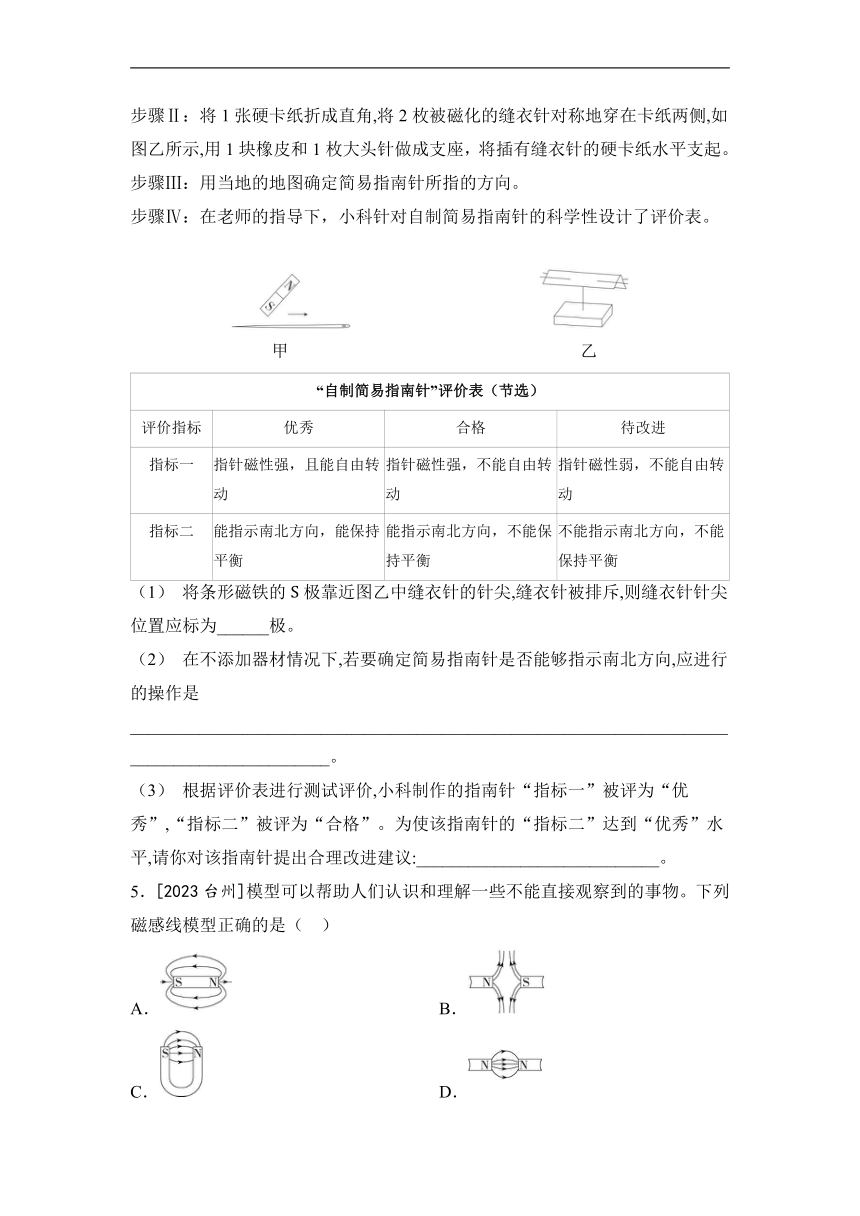

步骤Ⅱ：将1张硬卡纸折成直角,将2枚被磁化的缝衣针对称地穿在卡纸两侧,如图乙所示,用1块橡皮和1枚大头针做成支座，将插有缝衣针的硬卡纸水平支起。
步骤Ⅲ：用当地的地图确定简易指南针所指的方向。
步骤Ⅳ：在老师的指导下，小科针对自制简易指南针的科学性设计了评价表。
甲 乙
“自制简易指南针”评价表（节选）
评价指标 优秀 合格 待改进
指标一 指针磁性强，且能自由转动 指针磁性强，不能自由转动 指针磁性弱，不能自由转动
指标二 能指示南北方向，能保持平衡 能指示南北方向，不能保持平衡 不能指示南北方向，不能保持平衡
（1） 将条形磁铁的极靠近图乙中缝衣针的针尖,缝衣针被排斥,则缝衣针针尖位置应标为______极。
（2） 在不添加器材情况下,若要确定简易指南针是否能够指示南北方向,应进行的操作是____________________________________________________________________________________________。
（3） 根据评价表进行测试评价,小科制作的指南针“指标一”被评为“优秀”,“指标二”被评为“合格”。为使该指南针的“指标二”达到“优秀”水平,请你对该指南针提出合理改进建议:____________________________。
5．[2023台州]模型可以帮助人们认识和理解一些不能直接观察到的事物。下列磁感线模型正确的是（ ）
A． B．
C． D．

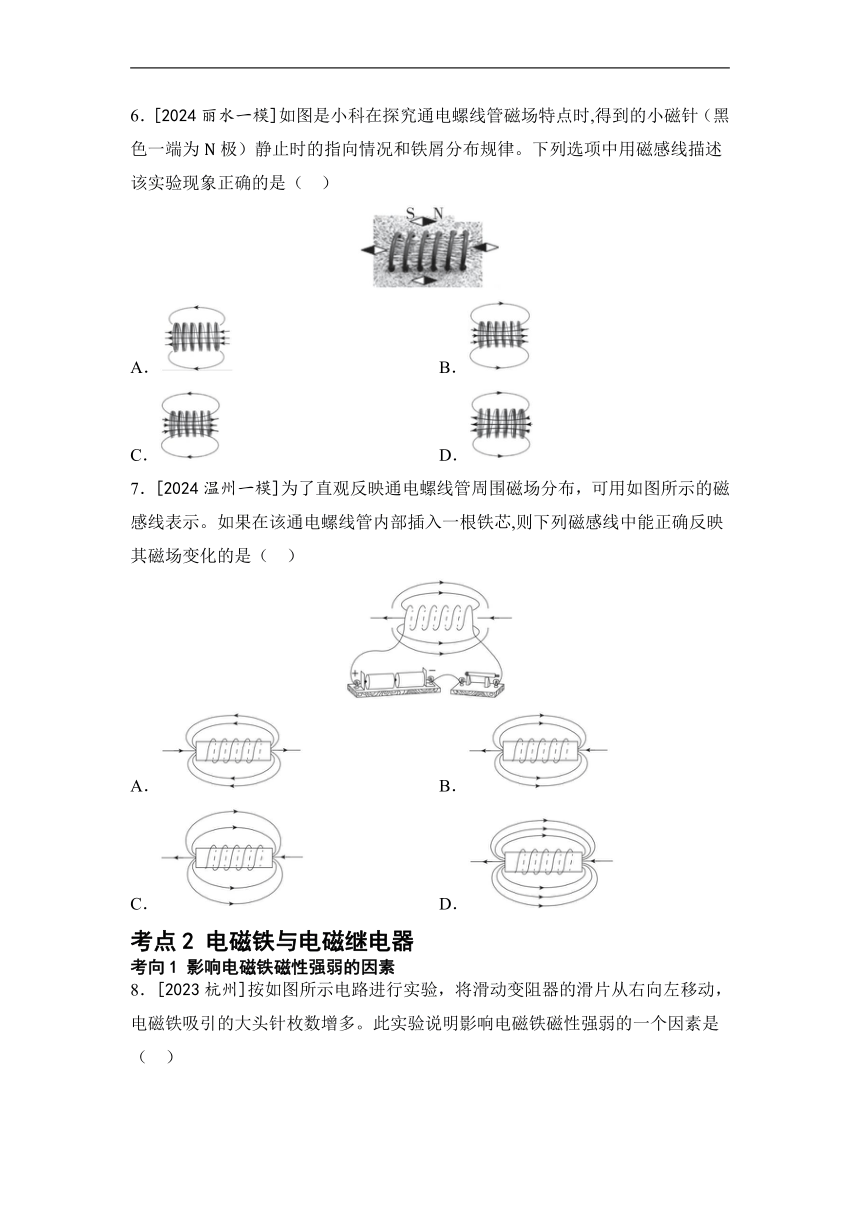

6．[2024丽水一模]如图是小科在探究通电螺线管磁场特点时,得到的小磁针（黑色一端为极）静止时的指向情况和铁屑分布规律。下列选项中用磁感线描述该实验现象正确的是（ ）
A． B．
C． D．
7．[2024温州一模]为了直观反映通电螺线管周围磁场分布，可用如图所示的磁感线表示。如果在该通电螺线管内部插入一根铁芯,则下列磁感线中能正确反映其磁场变化的是（ ）
A． B．
C． D．
考点2 电磁铁与电磁继电器
考向1 影响电磁铁磁性强弱的因素

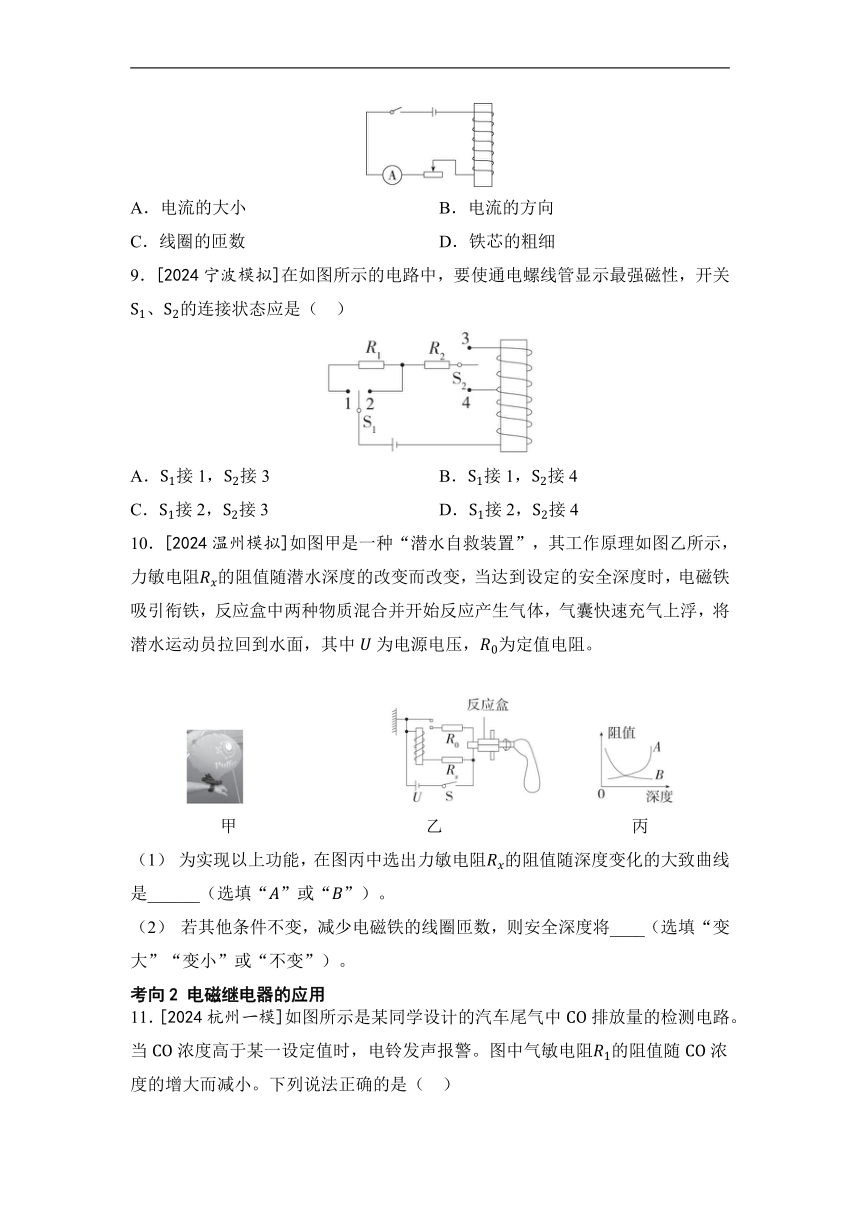

8．[2023杭州]按如图所示电路进行实验，将滑动变阻器的滑片从右向左移动，电磁铁吸引的大头针枚数增多。此实验说明影响电磁铁磁性强弱的一个因素是（ ）
A．电流的大小 B．电流的方向
C．线圈的匝数 D．铁芯的粗细
9．[2024宁波模拟]在如图所示的电路中，要使通电螺线管显示最强磁性，开关、的连接状态应是（ ）
A．接1，接3 B．接1，接4
C．接2，接3 D．接2，接4
10．[2024温州模拟]如图甲是一种“潜水自救装置”，其工作原理如图乙所示，力敏电阻的阻值随潜水深度的改变而改变，当达到设定的安全深度时，电磁铁吸引衔铁，反应盒中两种物质混合并开始反应产生气体，气囊快速充气上浮，将潜水运动员拉回到水面，其中为电源电压，为定值电阻。
甲 乙 丙
（1） 为实现以上功能，在图丙中选出力敏电阻的阻值随深度变化的大致曲线是______（选填“”或“”）。
（2） 若其他条件不变，减少电磁铁的线圈匝数，则安全深度将____（选填“变大”“变小”或“不变”）。
考向2 电磁继电器的应用

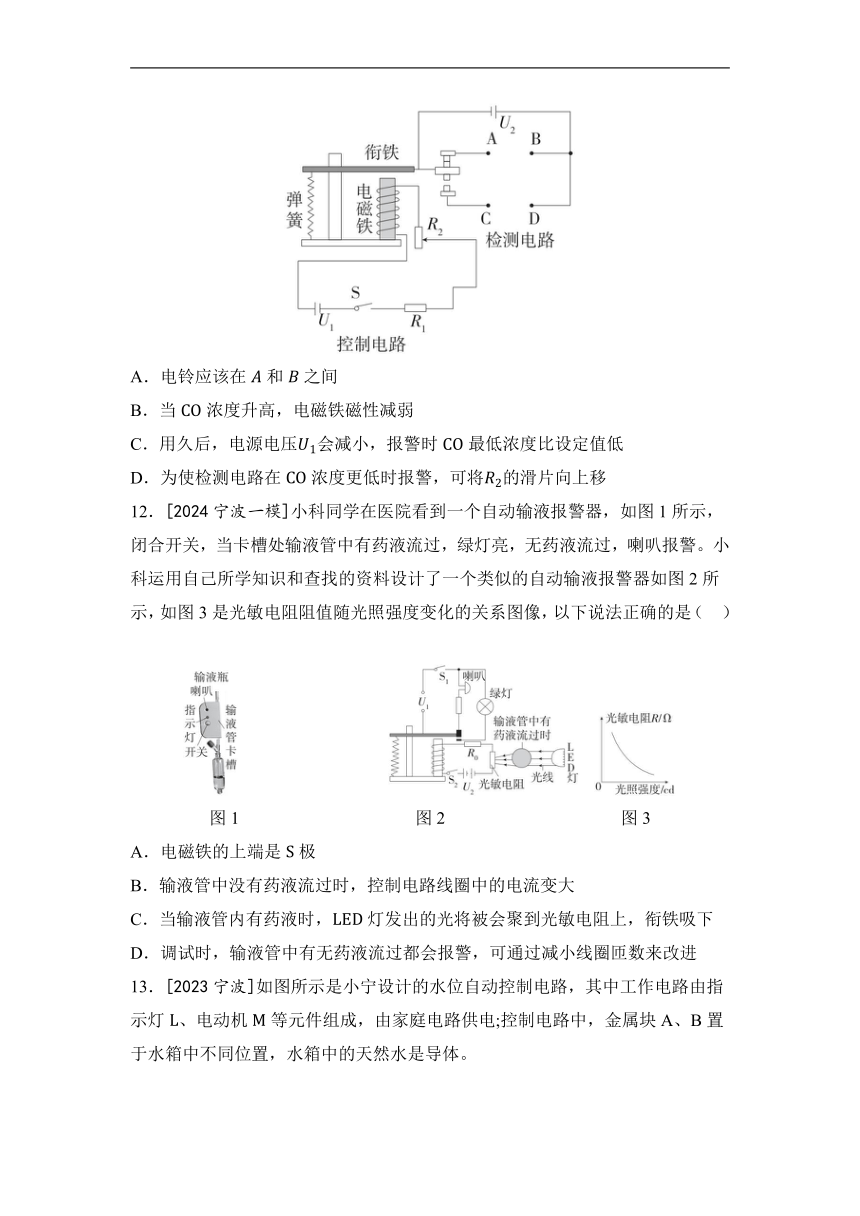

11．[2024杭州一模]如图所示是某同学设计的汽车尾气中排放量的检测电路。当浓度高于某一设定值时，电铃发声报警。图中气敏电阻的阻值随浓度的增大而减小。下列说法正确的是（ ）
A．电铃应该在和之间
B．当浓度升高，电磁铁磁性减弱
C．用久后，电源电压会减小，报警时最低浓度比设定值低
D．为使检测电路在浓度更低时报警，可将的滑片向上移
12．[2024宁波一模]小科同学在医院看到一个自动输液报警器，如图1所示，闭合开关，当卡槽处输液管中有药液流过，绿灯亮，无药液流过，喇叭报警。小科运用自己所学知识和查找的资料设计了一个类似的自动输液报警器如图2所示，如图3是光敏电阻阻值随光照强度变化的关系图像，以下说法正确的是（ ）
图1 图2 图3
A．电磁铁的上端是极
B．输液管中没有药液流过时，控制电路线圈中的电流变大
C．当输液管内有药液时，灯发出的光将被会聚到光敏电阻上，衔铁吸下
D．调试时，输液管中有无药液流过都会报警，可通过减小线圈匝数来改进
13．[2023宁波]如图所示是小宁设计的水位自动控制电路，其中工作电路由指示灯、电动机等元件组成，由家庭电路供电;控制电路中，金属块A、B置于水箱中不同位置，水箱中的天然水是导体。
（1） 我国家庭电路电压为____。
（2） 当水箱内水面处于金属块A以下时，工作电路中的______________处于工作状态。
（3） 测试时，小宁发现由于电磁铁磁性太弱，电磁继电器无法正常工作。适当____（填“增加”或“减少”）电磁铁的线圈匝数，可以解决上述问题。
14．[2023金华]人员密集的室内场所，容易造成二氧化碳含量偏高，对人体产生不利的影响。研究小组设计了如图所示的电路。为气敏电阻，其阻值随气体浓度的增大而减小，当室内气体含量升高到一定浓度时，工作电路中的排风扇开始工作，把室内气体排出。回答下列问题：
（1） 在设计电路时要实现自动换气功能，排风扇应连接在工作电路中的__________________位置；
（2） 要使排风扇在二氧化碳浓度更低时就能开始工作，以下几种改进方法正确的是________。
A.增加电磁铁线圈匝数
B.控制电路中再串联一个电阻
C.把滑动变阻器的滑片向上移
15．[2023台州]我省实施“清凉工程”,为每个教室安装了空调。
甲 乙 丙
（1） 安装一台额定电压为220伏，最大功率为5 500瓦的空调，需要给教室单独铺设输电线。通过计算说明，应选择允许通过最大电流至少为多少的导线
（2） 某台空调制冷时消耗的功率为2 340瓦，若连续制冷0.5小时，消耗多少电能
（3） 为落实节能降耗，某同学设计并安装了如图甲的自动控制模拟电路，实现当气温升至时，衔铁才能被电磁铁吸下，接通空调线路。热敏电阻的阻值随温度变化情况如图乙。
实际使用中发现：当气温在上下波动时，空调线路会频繁接通和断开，影响空调的正常使用。因此该同学在图甲的基础上增加了一个定值电阻（如图丙）,实现了空调线路接通后，气温降低至以下时才自动切断，回升至后才重新接通。请计算的阻值，并说出“气温从降低至时，空调线路不断开”的工作原理。（电路改进前后，衔铁刚被吸下时，电磁铁线圈中的电流大小不变；线圈电阻忽略不计）
考点3 电动机和发电机
考向1 电动机构造与原理
16．[2024杭州模拟]如图为项目学习小组的同学自制的漂浮式指南针。铜片、锌片和食盐水溶液共同组成了“盐水电池”。铜片是“盐水电池”的正极，锌片是负极。下列说法正确的是（ ）
A．通电螺线管端为极
B．通电螺线管静止时端指向地理南极
C．电子从铜片经螺线管流到锌片
D．通电螺线管外点的磁场方向向左
17．[2024宁波模拟]如图,某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是（ ）
A． B．
C． D．
18．[2024温州模拟]我国第三艘航空母舰“福建舰”采用电磁弹射起飞，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。下列实验原理和电磁弹射相同的是（ ）
A．
B．
C．
D．
考向2 发电机和电磁感应现象
19．[2023丽水]哈尔滨、杭州等地将打造低真空超高速磁浮飞行巴士，时速可达1 000公里以上。磁浮飞行巴士采用能量回收制动方式，巴士到站前停止动力供应，继续向前运行，内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收。下列四幅图中能反映能量回收原理的是（ ）
A．
B．
C．
D．
20．[2024衢州一模]如图是小科设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过时，扇叶带动线圈转动，可使接入的灯泡发光。下列设备与该款小制作的工作原理相同的是（ ）
A．电风扇 B．电烙铁 C．汽油机 D．发电机
21．[2024省联考模拟]随着充电汽车越来越多进入到千家万户，有人提出打造充电公路的想法，这样就可以让电车抛掉笨重的电池，减轻汽车的重量，降低能耗。如图甲所示是充电公路的工作原理，预埋的线圈通电后产生磁场并使行驶在公路上的汽车充电，、两处线圈的工作原理与图乙中实验相同的是（ ）
A．③① B．②① C．③④ D．②④
22．[2024台州一模]动车组列车到站时，减速分两个阶段进行：第一阶段从250千米/小时减至90千米/小时，列车仅凭惯性继续前行，电机线圈被带动而产生感应电流，获得的电能自动输入电网；第二阶段从90千米/小时开始进行机械刹车至停止。
（1） 下列实验与第一阶段的能量转化原理一致的是______。
A B C
（2） 写出第一阶段的减速方式相对于第二阶段减速方式的一个优点：____________。
23．[2024宁波一模]小科同学喜欢电吉他，其拾音器的基本结构如图。他又查询资料得知：磁体附近的金属弦容易被磁化，当弦振动时，在线圈中产生电流，电流经电路放大后传送到音箱发出声音。
（1） 电吉他拾音器的工作原理是__________。
（2） 将磁体换成铁棒，电吉他____（“能”或“不能”）正常工作。
24．[2024杭州二模]小明用自己的零用钱为妈妈买了一个内置电动机的按摩棒，如图甲。
甲 乙
（1） 用图乙中A型按摩头振动按摩时，小明妈妈说有些疼痛。除了施力小些外，还可以换上图乙中______型按摩头。
（2） 闭合开关，电动机带动按摩头振动，指示灯发光。断开开关时，指示灯熄灭，用手按压按摩头，按摩棒上的指示灯又发光，这是________（选填“电生磁”或“磁生电”）现象造成的。由此可判断，在正常使用时指示灯与按摩棒电动机是__（选填“串”或“并”）联的。
25．[2023宁波一模]小科了解到发光二极管具有单向导电性，如图甲，当电流从“”极流入时，灯会发光，当电流从“-”极流入时，灯则不发光。小科设想用灯来研究“感应电流的方向与哪些因素有关”，将两个相同的灯反向并联后接到电路中（如图乙），进行了如下实验操作：
甲 乙 丙
①条形强磁铁的极朝下放置，将条形强磁铁快速向下插入线圈中，发现A灯发光，B灯不发光。
②再将插入线圈中的条形强磁铁快速向上拔出，发现B灯发光，A灯不发光。
通过上述实验，小科得出实验结论：感应电流的方向与导体切割磁感线的运动方向有关。
（1） 实验中，将两个相同的灯反向并联的目的是__________________。
（2） 图乙中，若要想证明“感应电流的方向与磁场方向有关”，在做了上述步骤①后，还应该补做的实验是______________________________________________________________________________________________________。
（3） 结合上述实验获得的结论，小科按图丙实验：将极朝下放置于线圈中的条形强磁铁快速向上拔出，可以观察到灯A、B的发光情况是______。
A.A灯发光，B灯不发光
B.B灯发光，A灯不发光
C.A和B灯均不发光
D.A和B灯均发光
考点4 生活用电
考向1 家庭电路的组成与连接
26．[2024杭州模拟]如图为某家庭电路中的元件的连接情况，其中连接错误的是（ ）
A．熔断器 B．双孔插座
C．灯泡和开关 D．三孔插座
27．[2024杭州模拟]学生帮助家长设计了家庭电路，以下四图中,连接正确的是（ ）
A．
B．
C．
D．
28．[2023湖州二模]小明学习了电学知识以后，想要在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框处和处需要分别接入开关或灯泡，下列说法不正确的是（ ）
A．虚线框处和处分别接上灯泡和开关
B．当保险丝熔断后，可以用铜丝代替
C．图中三孔插座的插孔应与地线相连
D．用测电笔检测插孔时，氖管发光，说明接触的是火线
29．[2024宁波模拟]因线路或用电器的绝缘层老化，家庭电路会发生漏电现象，漏电现象严重时会引发用电安全事故。漏电保护器是在用电器发生漏电故障或人体触电时的保护装置，如图所示。未发生漏电时，如果电路中某处发生漏电，即有电流通过其他路径流入大地而使与的差值大于一定值时，漏电保护器会快速自动切断电路，此时的值称为动作电流。
（1） 关于漏电保护器下列说法正确的是（ ）
A．当电路发生短路时，漏电保护器会自动切断电路
B．漏电保护器跳闸后立即按下复位按钮即可恢复供电
C．正常情况下家庭电路火线中的电流大于零线中的电流
D．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
（2） 如果电路中发生漏电，则、、大小关系的表达式为____________________。
（3） 由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反。此时如果将洗衣机的三脚插头插入该插座，漏电保护器__（选填“会”或“不会”）断开，理由是________________________________________________________________________________________________________。
考向2 测电笔与故障判断
30．[2024杭州模拟]如图所示，小宁用指尖抵住测电笔笔尾金属体，插入某插座的插孔，氖管发光。则（ ）
A．没有电流通过小宁的身体，与笔尖金属体接触的是火线
B．有电流通过小宁的身体，与笔尖金属体接触的是零线
C．没有电流通过小宁的身体，与笔尖金属体接触的是零线
D．有电流通过小宁的身体，与笔尖金属体接触的是火线
31．[2023宁波模拟]以下说法正确的是（ ）
甲 乙 丙
A．图甲中将试电笔笔尖与火线接触，若手不接触金属帽，氖管也会发光
B．图乙中三孔插座中的“②”与用电器的金属外壳相连
C．图乙中三脚插头中的“①”与火线相连
D．图丙中若某人不小心触碰到火线裸露处，会导致
32．[2023杭州二模]图甲是台灯的实物图，图乙是该台灯的电路图，A、B表示台灯插头的两个插脚。
甲 乙 丙
（1） 从安全性考虑，台灯插头的插脚A应与图丙中两孔插座的______（填字母）孔相连。
（2） 小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，点左侧的零线断了，其他元件都完好。此时图丙的开关断开，用测电笔检测，，各点，氖管发光的是______________________点。
考向3 安全用电
33．[2023湖州模拟]在电视节目中我们经常会看到“特斯拉线圈”的表演，表演者通过变压器与电磁振荡制造出人工闪电。在表演时，表演者与“特斯拉线圈”之间会放出美妙的电火花，对此，你认为对人体不会造成危害的原因是（ ）
A．“特斯拉线圈”产生的电火花电压很低，电流很小
B．表演者穿的防护服是绝缘的，电流并没有流经防护服
C．人体的电阻很小，“特斯拉线圈”产生的电流经人体导入地面
D．表演者穿的防护服里有很多金属丝，电流都从金属丝流过
34．[2023宁波一模]下列做法符合安全用电原则的是（ ）
A．用湿手使用插座
B．电线部分金属裸露
C．发现有人触电用干木棍挑开电线
D．雷雨天在大树下避雨
35．[2024杭州模拟]在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图甲所示，示数为______，用测电笔检测插座时，发现氖管发光，说明接触的是__线。使用测电笔时，手必须和____（选填“笔尖”或“笔尾”）金属体接触。如图乙和图丙是两种硬导线与螺钉压按式接线柱的接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是__（选填“乙”或“丙”）。
甲 乙 丙
专题十 电和磁
考点1 磁体和磁场
1．B
[解析]清洁片吸引在一起是利用磁体“异名磁极相互吸引”的性质，B正确。
2．A
[解析]制作“魔法磁泥”的磁化材料可以是铁粉，铜、铝、碳等物质不能被磁化，故A正确。
3．地磁场； 南
[解析]司南的勺子是用天然磁石磨制成的，其本质就是一块磁铁，在地磁场中受到磁场的作用力。根据题干中“司南之杓，投之于地，其柢指南”可知司南的长柄指的是地理的南极。
4．（1）
[解析]将条形磁铁的极靠近图乙中缝衣针的针尖，缝衣针被排斥，则缝衣针针尖位置应标为极。
（2） 将自制的指南针放在水平支架上，静止时指示的方向与地图确定的方向进行比较
[解析]在不添加器材情况下，若要确定简易指南针是否能够指示南北，可以将自制的指南针放在水平支架上，静止时指示的方向与地图确定的方向进行比较。
（3） 调整该指南针的重心位置
[解析]该指南针不能保持平衡，则可以调整该指南针的重心位置。
5．A
[解析]磁感线在磁体外部是从极出发回到极的闭合曲线，B、C、D错误，A正确。
6．D
[解析]根据异名磁极相互吸引可知，通电螺线管的左端为极，右端为极，通电螺线管周围的磁场与条形磁体的磁场相似，在通电螺线管的外部，磁感线是从极出来回到极的，在通电螺线管的内部，磁感线从极到极，磁感线是一条条封闭的曲线，故D正确。
7．D
[解析]在通电螺线管中插入一根铁芯，通电螺线管磁性增强，因此通电螺线管周围的磁感线变密，但磁场方向不变，故D正确。
考点2 电磁铁与电磁继电器
考向1 影响电磁铁磁性强弱的因素
8．A
[解析]电磁铁吸引大头针枚数增多，说明电磁铁磁性增强。滑片从右向左移，滑动变阻器接入电路的阻值变小，电路中的电流变大，所以B、C、D错误，A正确。
9．C
[解析]通电螺线管磁性强弱跟电流的大小、线圈匝数的多少有关。电流越大，线圈匝数越多，螺线管的磁性越强。开关接2时只有电阻接入电路，比开关接1时两个电阻串联接入电路的电阻小，电路中的电流大。开关接3时螺线管接入电路的线圈匝数比开关接4时更多，因此接2，接3时螺线管显示最强磁性，故C正确。
10．（1）
[解析]由题意可知在衔铁被吸引下来之前，电路是只有力敏电阻工作的简单电路，因为力敏电阻的阻值随潜水深度的改变而改变，当达到设定的安全深度时，电磁铁吸引衔铁，即深度增大时，电磁铁的磁性增强，电路中的电流减小，故力敏电阻的阻值减小，因此力敏电阻的阻值随深度的增大而减小，故选。
（2） 变大
[解析]当其他条件不变时，减小电磁铁的线圈匝数，磁性减弱，当深度增大时，通过电路的电流增大才能吸引衔铁，故安全深度变大。
考向2 电磁继电器的应用
11．D
[解析]当浓度升高时，气敏电阻的阻值减小，控制电路的总电阻减小，由欧姆定律可知控制电路中的电流增大，所以电磁铁的磁性增强；当浓度高于某一设定值时，衔铁被吸下，电铃发声报警，所以电铃应接在C和D之间，故A、B错误。用久后，电源电压减小，由欧姆定律可知，只有当阻值变更小时，控制电路中才能达到衔铁被吸下的最小电流，结合题意可知报警时最小浓度比设定值高，故C错误。在浓度更低时，气敏电阻阻值更大，因衔铁被吸下时的最小电流不变，由欧姆定律和串联电路的规律可知，可减小变阻器的阻值，所以应将的滑片向上移，故D正确。
12．C
[解析]运用安培定则可知，电磁铁的上端是极，故A错误；输液管中没有药液流过时，喇叭报警，说明衔铁与上端的静触点接触，电磁铁的磁性减弱，控制电路线圈中的电流应变小的，故B错误；当输液管内有药液流过时，灯发出的光将被会聚到光敏电阻上，由图3知光照强度增大，光敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性增强，衔铁会被吸下，故C正确；调试时，输液管中有无药液流过都会报警，说明电磁铁的磁性较弱，可以增加线圈匝数从而增强电磁铁的磁性，故D错误。
13．（1） 220
[解析]我国家庭电路电压是。
（2） 电动机
[解析]水箱水面低于金属块，控制电路断开，电磁铁不工作，衔铁不能被吸下，故灯熄灭，电动机工作。
（3） 增加
[解析]线圈匝数越多，电磁铁磁性越强，故增加线圈匝数，可以增强电磁铁磁性。
14．（1） 或
[解析]当室内气体含量升高到一定浓度时，阻值减小，控制电路电流增大，电磁铁磁性增强，衔铁被吸下，故排风扇应接在或位置。
（2）
[解析]要使二氧化碳浓度更低时就能开始工作，即阻值较大的情况下，衔铁也能被吸下，、满足题意。
15．（1） 25安
[解析]安。
（2） 1.17千瓦时
[解析]千瓦小时千瓦时。
（3） 见解析
[解析]根据图乙可知,当温度为时,欧。根据图甲可知衔铁刚被吸下时线圈的电流
安，
当温度降为时,欧
此时流过的电流安，
欧。
工作原理:气温升至时,衔铁被吸下,和并联工作。气温从下降到,由于的作用,线圈中的电流一直大于等于0.15安,衔铁一直被吸引,空调线路不断开。
考点3 电动机和发电机
考向1 电动机构造与原理
16．D
[解析]铜片是“盐水电池”的正极，锌片是负极，则螺线管中的电流是从右端流入的，根据安培定则可知，通电螺线管的B端为极，A端为极，故A错误；静止时通电螺线管由于受到地磁场的作用，B端指向地理北极，故B错误；电路中电流的方向是从铜片经过螺线管流向锌片，电子定向移动的方向与电流的方向相反，所以电子定向移动的方向是从锌片经螺线管流向铜片，故C错误；在磁体的外部，磁感线从磁体的极出发回到磁体的极，即C点的磁场方向是向左的，故D正确。
17．B
[解析]电饭锅是利用电流的热效应来工作的，与电动机原理不同，故A不符合题意；电风扇是利用通电导体在磁场中受到力的作用来工作的，故B符合题意；手电筒工作时将电能转化为光能，与电动机原理不同，故C不符合题意；电视机工作时主要是把电能转化为光能和声能，与电动机原理不同，故D不符合题意。
18．B
[解析]A选项图中是奥斯特实验，证明了电流周围存在磁场，与电磁弹射器工作原理不一致，故A错误；B选项图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故B正确；C选项图中没有电源，是闭合电路的部分导体在磁场中做切割磁感线运动产生感应电流，为电磁感应实验，故C错误；D选项图中是研究电磁铁磁性强弱的影响因素，是电流的磁效应，故D错误。
考向2 发电机和电磁感应现象
19．B
[解析]由题中“内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收”可得：该能量回收过程机械能转化为电能，属于“电磁感应现象”，故A、C、D错误，B正确。
20．D
[解析]电风扇的主要部件是电动机，原理是通电线圈在磁场中受力转动，故A错误；电烙铁的原理是电流的热效应，故B错误；汽油机是内燃机，对外做功时将内能转化为机械能，故C错误；发电机的原理是电磁感应现象，故D正确。
21．D
[解析]预埋的线圈通电后产生磁场，原理是电流的磁效应；使行驶在公路上的汽车充电的工作原理是电磁感应现象。①说明磁场对通电导线有力的作用；②说明通电导线周围存在磁场，原理是电流的磁效应；③说明同名磁极相互排斥；④原理是电磁感应。故选D。
22．（1） C
[解析]第一阶段从250千米/小时减至90千米/小时，列车仅凭惯性继续前行，电机线圈被带动而产生感应电流，这是电磁感应现象，此过程中，机械能转化为电能。选项图中是电流的磁效应；选项图中是通电导体在磁场中受力运动；选项图中是电磁感应现象，故正确。
（2） 节能或环保
[解析]第二阶段从90千米/小时开始进行机械刹车至停止，此过程中机械能转化为内能，第一阶段相对于第二阶段更环保、节能。
23．（1） 电磁感应
[解析]当弦振动时，在线圈中产生电流，电流经电路放大后传送到音箱发出声音，线圈中产生感应电流的原理是电磁感应现象，电吉他拾音器的工作原理是电磁感应。
（2） 不能
[解析]将磁体换成铁棒，就没有磁场，线圈不能切割磁感线产生电流，电吉他将不能正常工作。
24．（1） C
[解析]用型按摩头振动按摩时，小明妈妈感到疼痛，是因为压力作用效果比较大，为了减小压力作用效果，可以在受力面积一定时减小压力，也可以在压力一定时增大受力面积，所以选择型按摩头。
（2） 磁生电； 并
[解析]断开开关，手按压按摩头时，指示灯发光，说明指示灯中有电流通过，机械能转化为电能，这是磁生电现象造成的，这种现象是电磁感应现象。断开开关时，按摩头不振动，指示灯熄灭，用手按压按摩头，按摩棒上的指示灯又发光，说明指示灯和电动机线圈又重新组成闭合回路，因而两者是并联的。
25．（1） 判断电流的方向
[解析]灯具有单向导电性，实验中选用灯是为了便于判断电流的方向。
（2） 条形强磁铁的极朝下放置,将条形强磁铁快速向下插入线圈中,观察两灯的发光情况
[解析]若要想证明“感应电流的方向与磁场方向有关”,应改变磁场的方向,而其他条件不变,即条形强磁铁的极朝下放置，将条形强磁铁快速向下插入线圈中,观察两灯的发光情况。
（3） A
[解析]由题意可知，感应电流的方向与磁场方向和导体切割磁感线的方向有关。
① ② ③
由题中的实验步骤和现象可得①和②两图;现在将极朝下放置于线圈中的条形强磁铁快速向上拔出（如图③）,③和②相比,导体切割磁感线的方向相同、磁场方向相反,则此时产生感应电流的方向与②相反,所以此时观察到灯、的发光情况是:灯发光，灯不发光，故正确。
考点4 生活用电
考向1 家庭电路的组成与连接
26．C
[解析]为使家庭电路用电安全，应把熔断器接在火线上，故A不符合题意；两孔插座的接法为左孔接零线，右孔接火线，故B不符合题意；开关与灯泡串联，并且开关应该接在火线和灯泡之间，故C符合题意；三孔插座应是“左零右火上接地”，故D不符合题意。
27．A
[解析]断路器接在火线上，火线首先接开关，再接灯泡，符合安全用电原则，故A正确。
28．B
[解析]开关应接在灯与火线之间，则虚线框A和B处分别接灯泡和开关，故A正确；保险丝熔断后不可用铜丝代替，故B错误；根据三孔插座的正确接法可知，应与零线相连，应与火线相连，应与地线相连，故C正确；用测电笔检测插孔时，氖管发光，说明接触的是火线，故D正确。
29．（1） D
[解析]当火线的电流与零线的电流不相等时漏电保护器起作用。当电路发生短路时，进户线中流入的电流和流出的电流大小相等，漏电保护器不会切断电路，故A错误；漏电保护器跳闸后，需要检查电路故障，排除故障后，按下复位按钮才能恢复供电，故B错误；正常情况下家庭电路火线中的电流等于零线中的电流，故C错误；人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流和流出的电流大小相等，漏电保护器不会切断电路，故D正确。
（2）
[解析]由图可知，火线电流中的一部分通过零线，一部分流向大地，即三电流之间的关系为。
（3） 会； 零线接地，通过洗衣机的电流流入大地，和的差异很大，漏电保护器立即断开
考向2 测电笔与故障判断
30．D
[解析]测电笔在正确使用时，手接触笔尾金属体，测电笔和人体是串联在电路中的，如果接触火线，氖管发光，有电流通过人体，故D正确。
31．D
[解析]图甲中将试电笔笔尖与火线接触，若手不接触金属帽，不构成通路，氖管不会发光，故A错误；图乙中三孔插座中的“②”与零线连接，故B错误；图乙中三脚插头中的“①”与金属外壳相连，故C错误；图丙中，若某人不小心触碰到火线裸露处，相当于人与灯泡并联，即干路电流等于各支路电流之和，所以，故D正确。
32．（1） D
[解析]家庭电路中开关应接在火线与灯泡之间，这样更安全，故台灯插头的插脚应与图丙中两孔插座的孔相连。
（2） 、、
[解析]测电笔是用来辨别火线和零线的设备，即当用测电笔检测时，若是碰到火线，氖管会发光。当点左侧的零线断了，台灯插头插入插座后，闭合台灯开关，台灯不发光。开关断开，点与火线直接相连，、通过图丙的灯以及台灯与火线（间接）相连，故用试电笔检测、、三点都能使氖管发光。
考向3 安全用电
33．D
[解析]“特斯拉线圈”产生的电火花电压是非常高的，电流也会很大，故A不合题意；表演者穿的防护服并非是完全绝缘的，而是有很多金属丝使电流能够通过，从而产生电火花，故B不合题意；在表演时，电流的确要通过人的身体，但人体的电阻比较大，且电流主要是通过防护服里的金属丝流入地面的，故C不合题意；表演者穿的防护服里有很多金属丝，电流基本上都从防护服里的金属丝中流过，最终导向地面，故D符合题意。
34．C
[解析]生活中的水是导体，用湿手使用插座，容易发生触电事故，故A不符合安全用电原则；电线部分金属裸露，人容易接触到金属部分，易发生触电事故，故B不符合安全用电原则；发现有人触电时，应先切断电源或使人迅速脱离带电体，因此用干木棍把电线挑开是正确的，故C符合安全用电原则；打雷下雨时，站在大树下避雨，容易发生雷击现象，故D不符合安全用电原则。
35．320.6； 火； 笔尾； 乙
[解析]使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线。 在图乙中导线绕半圈，其环绕方向和螺钉拧紧方向相同，螺钉拧紧时，导线和接线柱接触良好；在图丙中导线绕半圈，其环绕方向和螺钉拧紧方向相反，螺钉拧紧时，导线容易脱落，容易造成接触不良。
