(共36张PPT)
第二十九章 投影与视图
29.2 三视图
人教版九年级下册
问题01 : 为什么需要从3个不同角度看几何体

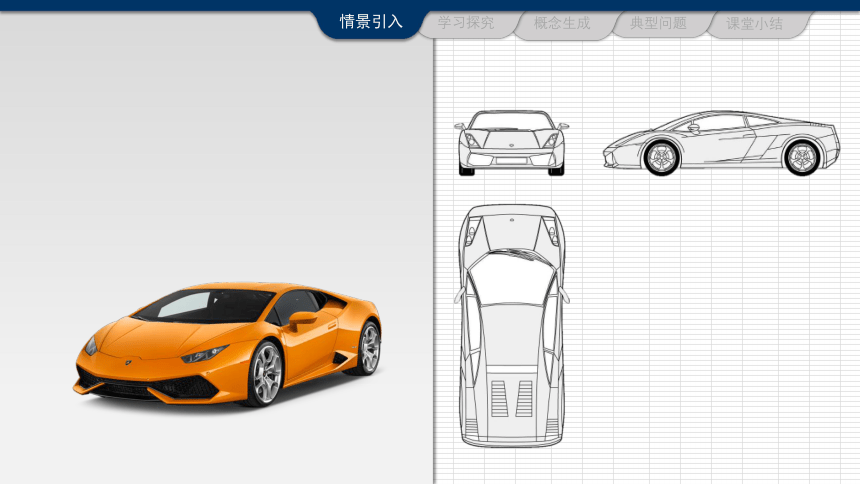

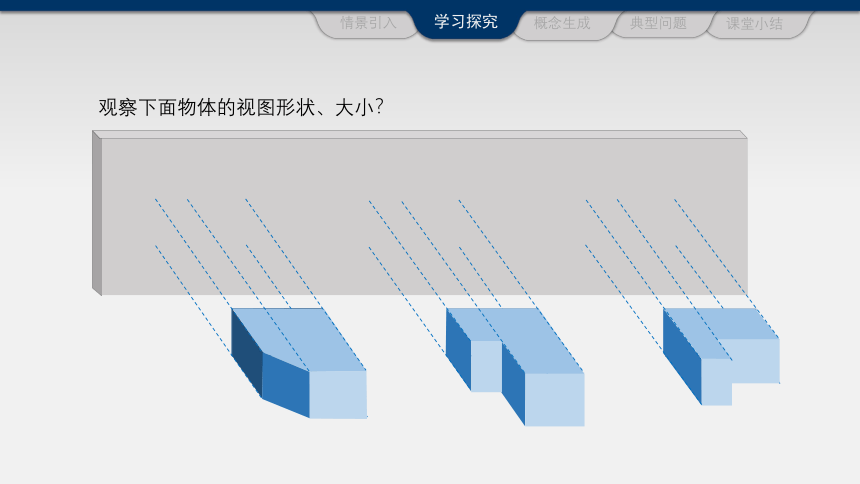

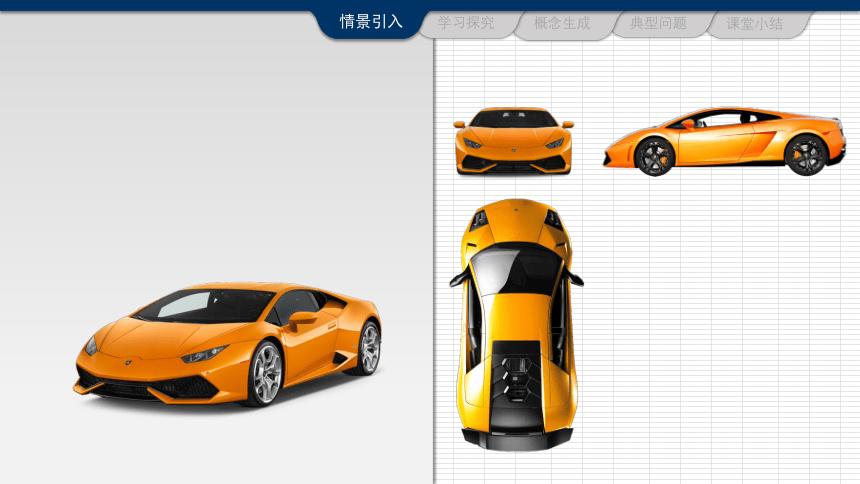

观察下面物体的视图形状、大小?
问题02 : 什么是几何体的三视图
问题01 : 为什么需要从3个不同角度看几何体
问题02 : 什么是几何体的三视图
问题03 :怎样画几何体的三视图

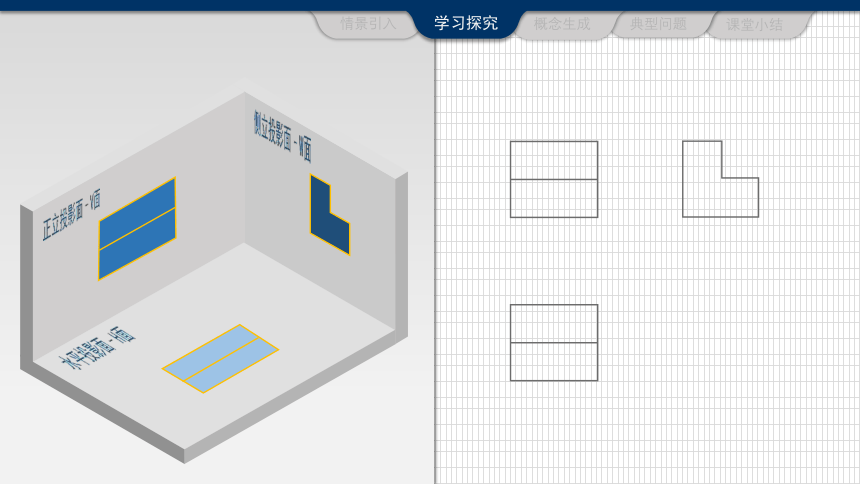

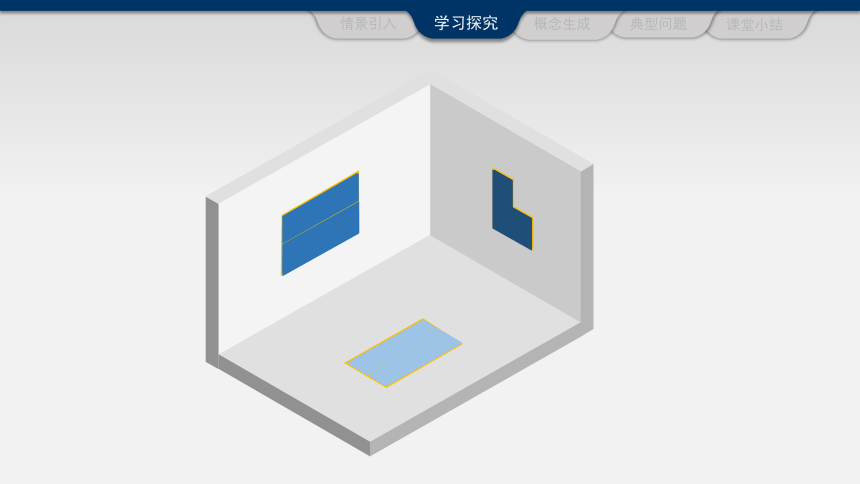

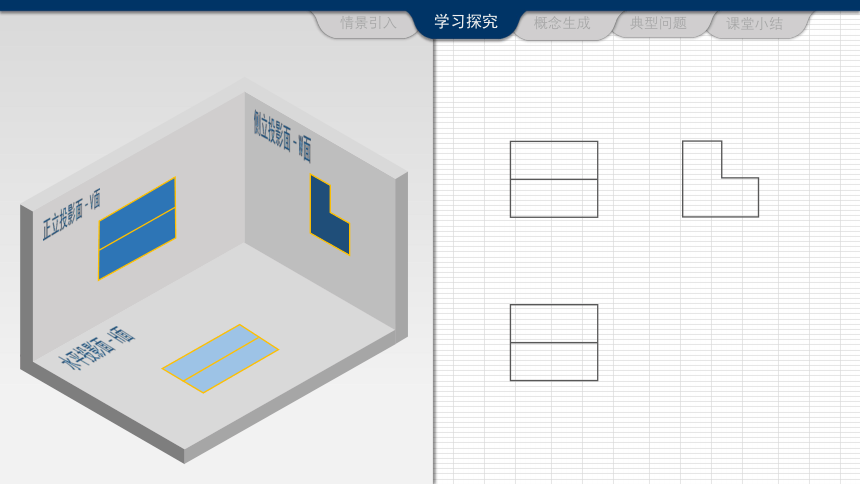

问题01 : 为什么需要从3个不同角度看几何体

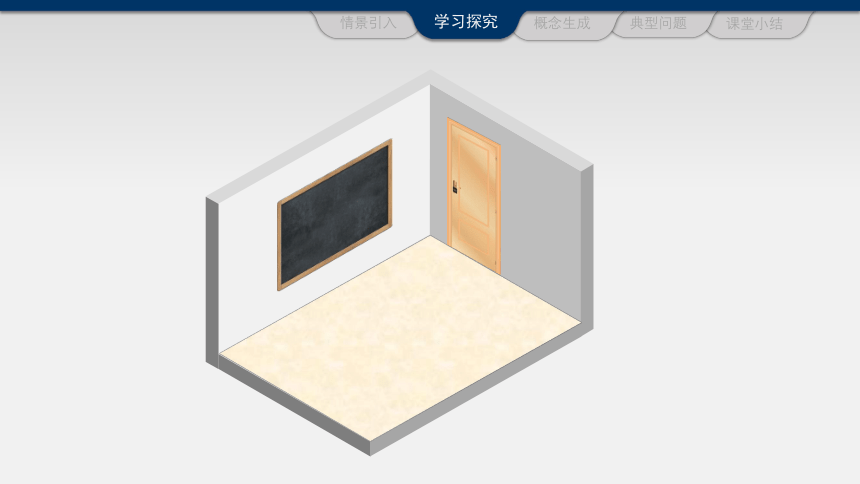

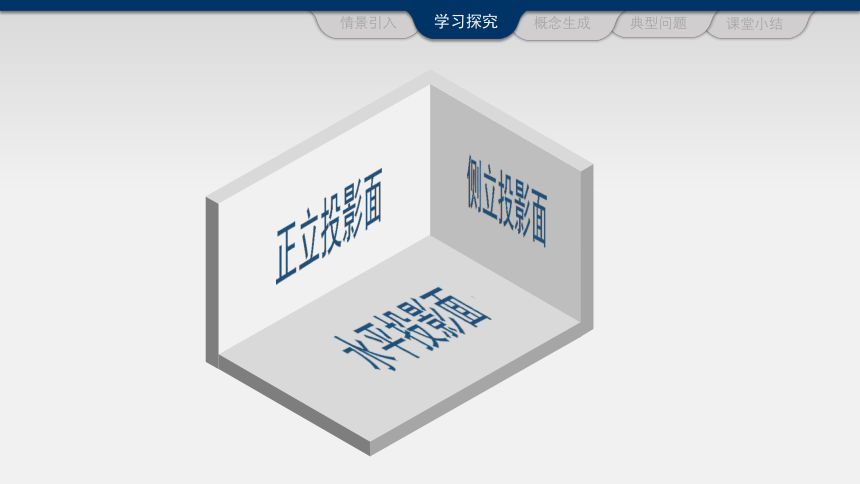

光线方向(从前往后)
光线方向(从左往右)
光线方向(从上往下)

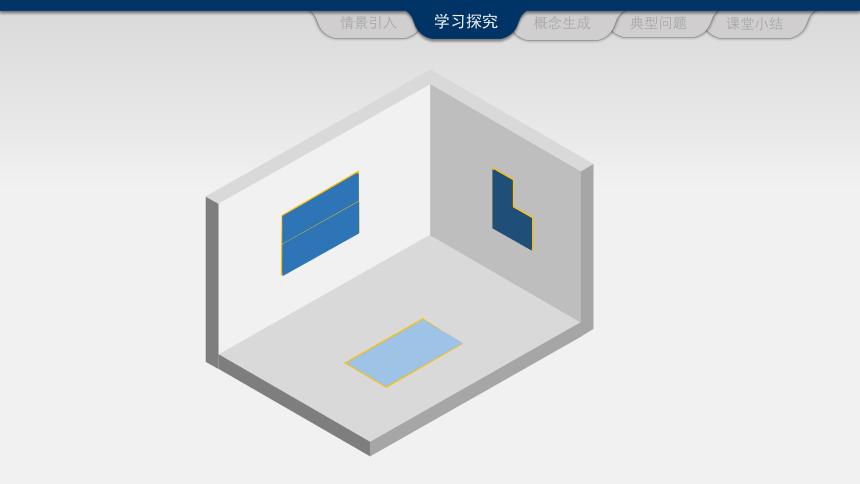

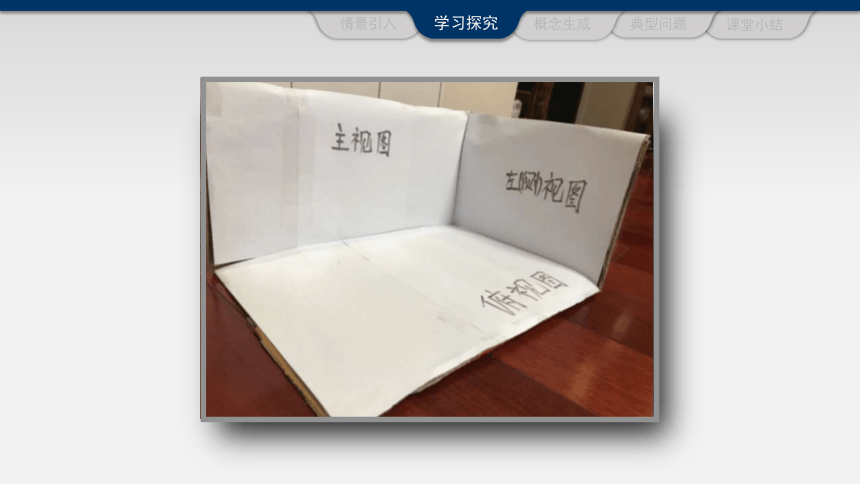

主视图
左视图
俯视图
主视方向
左视方向
俯视方向
回顾初中所学,请回答下列问题:

下列简单几何体各自的三视图中,有且仅有两个视图相同的是 (   )
(1)正方体
(2)圆柱体
(3)三棱台
(4)四棱锥

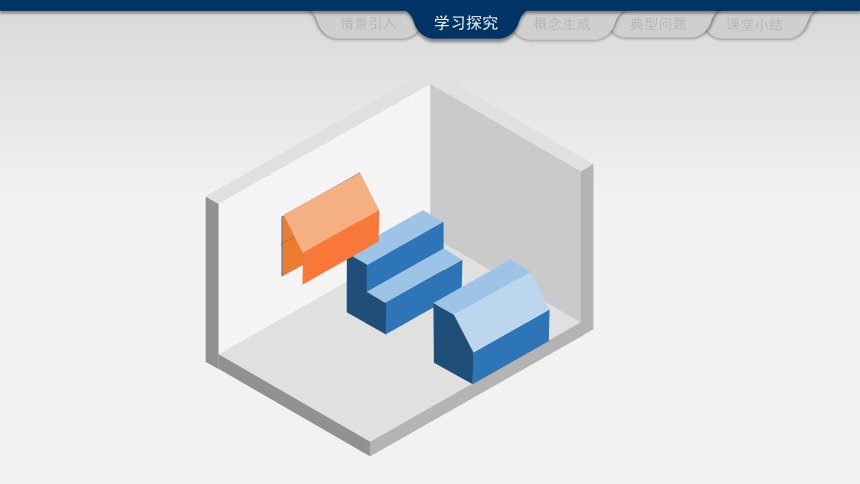

简单组合体:
我们学过柱、锥、台、球等基本几何体,在实际生活中,
常常见到由它们组成的组合体,有两种基本的组成形式:
(1)将基本几何体拼接成组合体
(2)从基本几何体中切掉或挖掉部分构成组合体
主视图
左视图
俯视图
长对正
高平齐
宽相等
主视方向
左视方向
俯视方向
主视图
左视图
俯视图
长对正
高平齐
宽相等

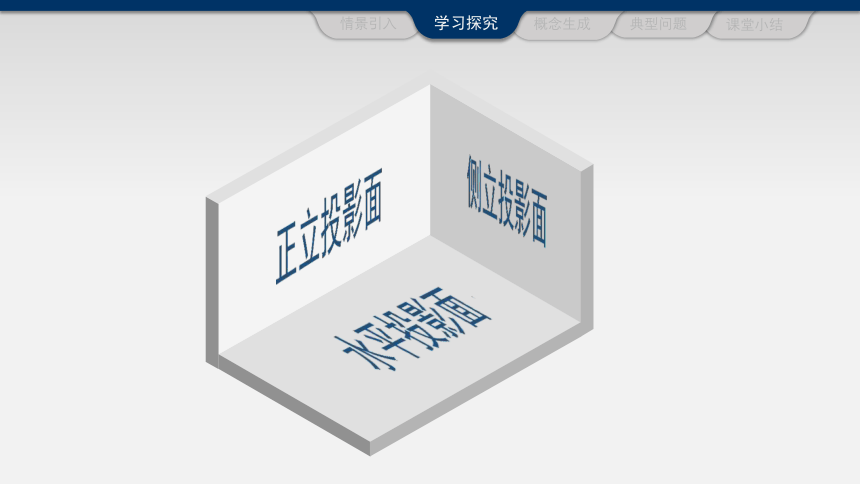

三视图的概念:
将空间图形分别从正面,左面和上面向三个两两垂直的平面作正投影,然后把这三个投影按一定的布局放在一个平面内,这样构成的图形叫做空间图形的三视图.
主视图方向
主视图
左视图
俯视图
长对正
高平齐
宽相等sz
三视图的作图步骤:
第一步 确定主视图方向
第二步 利用正投影法画,作出主视图
第三步 运用长对正、高平齐、宽相等
的原则,画出左视图和俯视图
主视图方向
尝试作出左图的三视图:
主视图
左视图
俯视图
提示:视图是看到的物体的轮廓,看到的则用实线,而看不到的用虚线表示,目的是能准确地表示物体中的点、线、面的位置关系。.
主视方向
左视方向
俯视方向
看不到的用虚线表示
三视图 直观图
共同点 (1) 都是空间几何体在平面上的表示方法. (2) 都能用来表示空间中点、线、面的位置关系和比例大小.
区别 一般用三个图表示一个几何体 用一个图表示一个几何体
优缺点 优点:能准确表示几何体的形状 缺点:缺乏直观性 优点:形象直观
缺点:缺乏精确性
三视图
直观图
请画出下图所示一些几何体的三视图:

(1)圆柱体
(2)三棱柱
(3)三棱锥
(4)球体

请画出左图(螺栓)的三视图:
主视图
俯视图
左视图
主视方向

请画出左图组合体的三视图:
左视图
主视图
俯视图
主视方向

如左图所示,将正方体截去两个三棱锥,则得到几何体的左视图为( )
A
B
C
D
A1
B1
C1
D1
左视图方向

如左图所示,将正方体截去两个三棱锥,则得到几何体的左视图为( )
主视方向
左视方向
俯视方向
左视图方向
将长方体截去一个四棱锥,得到的几何体如图所示,则该几何体的左视图为( )

将长方体截去一个四棱锥,得到的几何体如图所示,则该几何体的左视图为( )

主视方向
左视方向
俯视方向

一块木板上有三个孔,试设计一个几何体,使他能够沿三个不同方向不留空隙的通过这三个孔,并画出这个几何体三视图.

一块木板上有三个孔,试设计一个几何体,使他能够沿三个不同方向不留空隙的通过这三个孔,并画出这个几何体三视图.

一块木板上有三个孔,试设计一个几何体,使他能够沿三个不同方向不留空隙的通过这三个孔,并画出这个几何体三视图.

一块木板上有三个孔,试设计一个几何体,使他能够沿三个不同方向不留空隙的通过这三个孔,并画出这个几何体三视图.
指标 组名 A组 B组 C组 D组
分 析 问 题
难 点 解 决
发言人风采
合 计 评 价
01 简单几何体
03 三视图的概念
02 画图规则
04 画图步骤
课堂小结:
