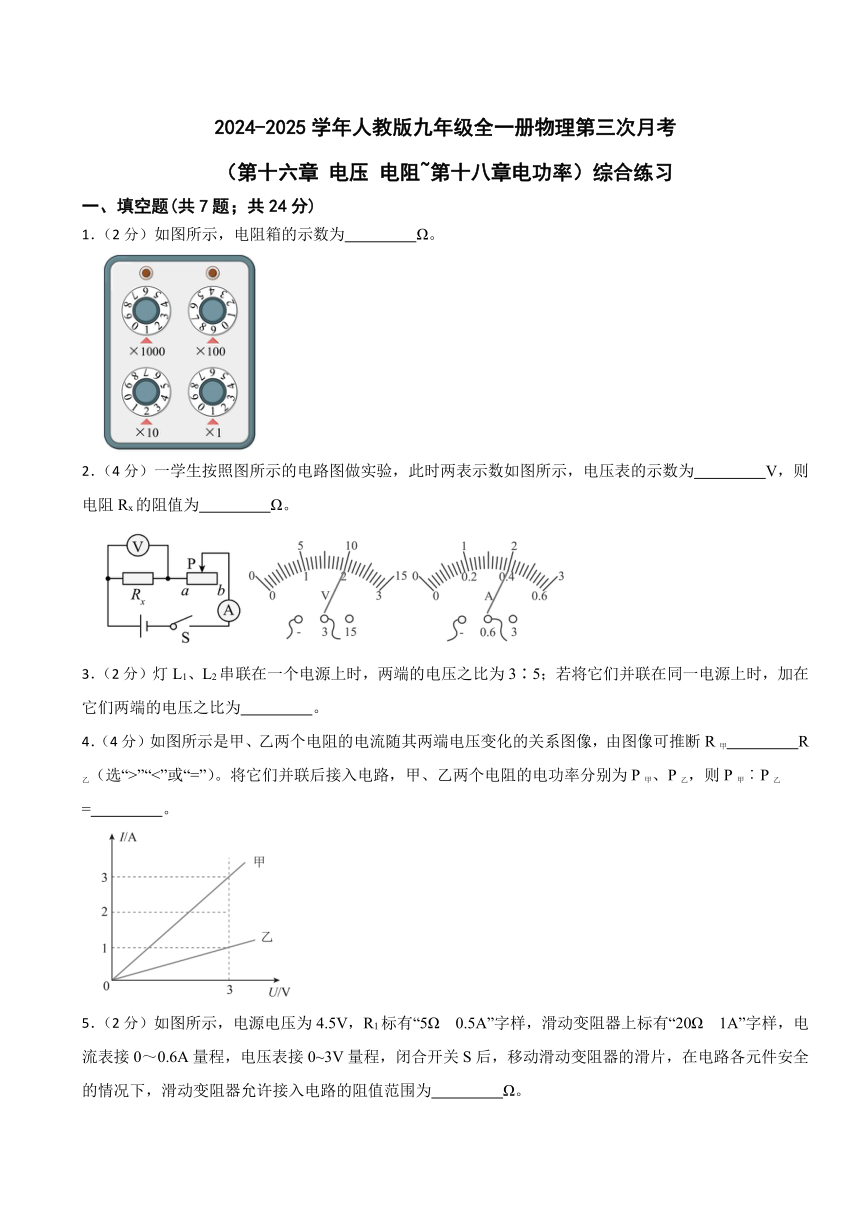

2024-2025学年人教版九年级全一册物理第三次月考
（第十六章 电压 电阻~第十八章电功率）综合练习
一、填空题(共7题；共24分)
1．（2分）如图所示，电阻箱的示数为　 　Ω。
2．（4分）一学生按照图所示的电路图做实验，此时两表示数如图所示，电压表的示数为　 　V，则电阻Rx的阻值为　 　Ω。
3．（2分）灯L1、L2串联在一个电源上时，两端的电压之比为3∶5；若将它们并联在同一电源上时，加在它们两端的电压之比为　 　。
4．（4分）如图所示是甲、乙两个电阻的电流随其两端电压变化的关系图像，由图像可推断R甲　 　R乙（选“>”“<”或“=”）。将它们并联后接入电路，甲、乙两个电阻的电功率分别为P甲、P乙，则P甲︰P乙=　 　。
5．（2分）如图所示，电源电压为4.5V，R1标有“5Ω　0.5A”字样，滑动变阻器上标有“20Ω　1A”字样，电流表接0～0.6A量程，电压表接0~3V量程，闭合开关S后，移动滑动变阻器的滑片，在电路各元件安全的情况下，滑动变阻器允许接入电路的阻值范围为　 　Ω。

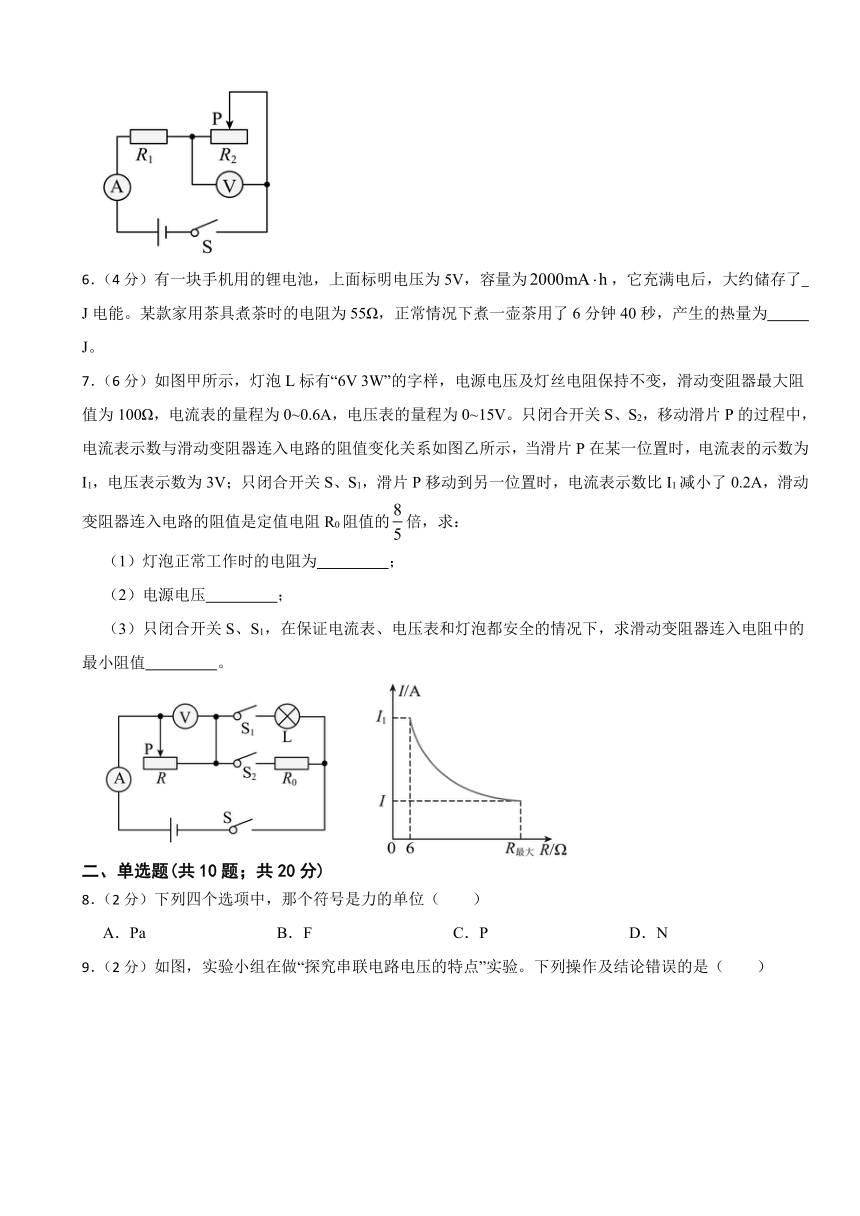

6．（4分）有一块手机用的锂电池，上面标明电压为5V，容量为，它充满电后，大约储存了　 　J电能。某款家用茶具煮茶时的电阻为55Ω，正常情况下煮一壶茶用了6分钟40秒，产生的热量为　 　J。
7．（6分）如图甲所示，灯泡L标有“6V 3W”的字样，电源电压及灯丝电阻保持不变，滑动变阻器最大阻值为100Ω，电流表的量程为0~0.6A，电压表的量程为0~15V。只闭合开关S、S2，移动滑片P的过程中，电流表示数与滑动变阻器连入电路的阻值变化关系如图乙所示，当滑片P在某一位置时，电流表的示数为I1，电压表示数为3V；只闭合开关S、S1，滑片P移动到另一位置时，电流表示数比I1减小了0.2A，滑动变阻器连入电路的阻值是定值电阻R0阻值的倍，求：
（1）灯泡正常工作时的电阻为　 　；
（2）电源电压　 　；
（3）只闭合开关S、S1，在保证电流表、电压表和灯泡都安全的情况下，求滑动变阻器连入电阻中的最小阻值　 　。
二、单选题(共10题；共20分)
8．（2分）下列四个选项中，那个符号是力的单位（　　）
A．Pa B．F C．P D．N

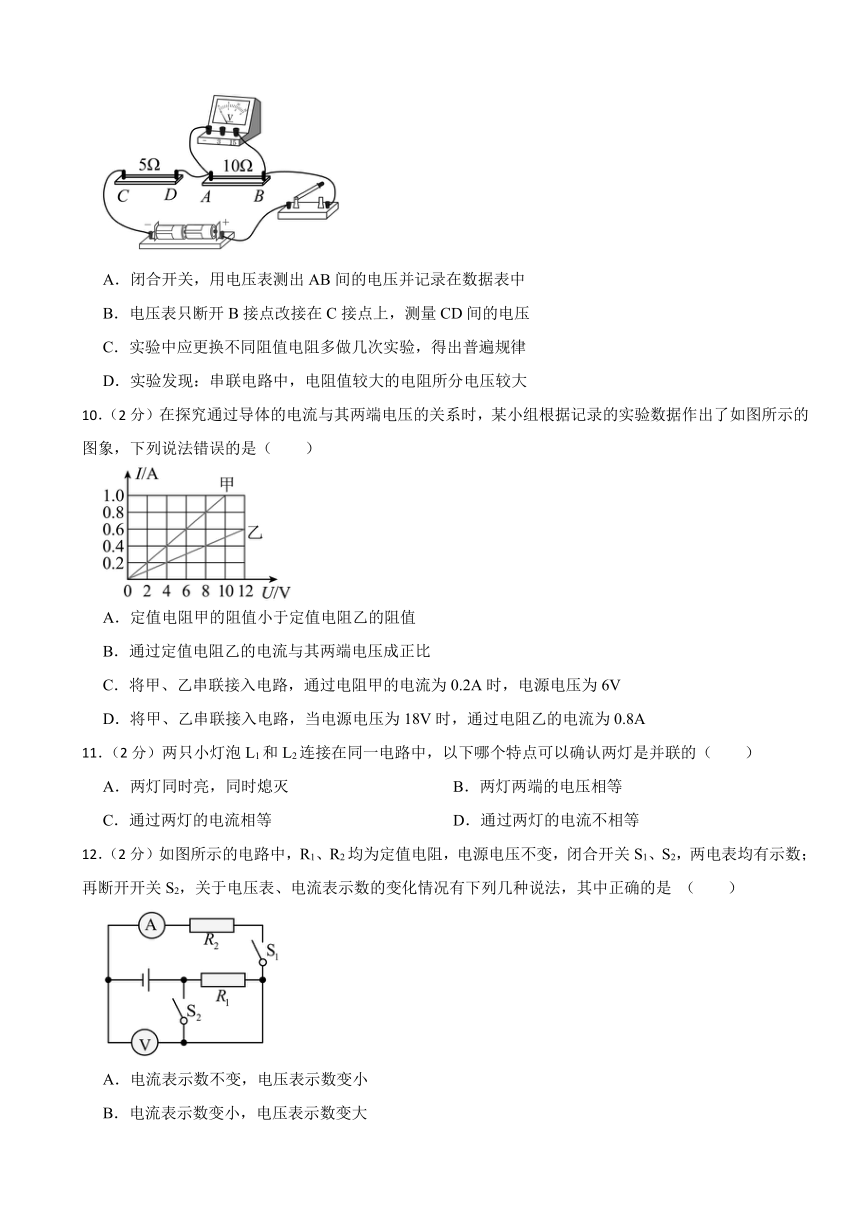

9．（2分）如图，实验小组在做“探究串联电路电压的特点”实验。下列操作及结论错误的是（　　）
A．闭合开关，用电压表测出AB间的电压并记录在数据表中
B．电压表只断开B接点改接在C接点上，测量CD间的电压
C．实验中应更换不同阻值电阻多做几次实验，得出普遍规律
D．实验发现：串联电路中，电阻值较大的电阻所分电压较大
10．（2分）在探究通过导体的电流与其两端电压的关系时，某小组根据记录的实验数据作出了如图所示的图象，下列说法错误的是（　　）
A．定值电阻甲的阻值小于定值电阻乙的阻值
B．通过定值电阻乙的电流与其两端电压成正比
C．将甲、乙串联接入电路，通过电阻甲的电流为0.2A时，电源电压为6V
D．将甲、乙串联接入电路，当电源电压为18V时，通过电阻乙的电流为0.8A
11．（2分）两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（　　）
A．两灯同时亮，同时熄灭 B．两灯两端的电压相等
C．通过两灯的电流相等 D．通过两灯的电流不相等
12．（2分）如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，关于电压表、电流表示数的变化情况有下列几种说法，其中正确的是 （　　）
A．电流表示数不变，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表与电流表示数的比值变大
D．电压表示数变小，电压表与电流表示数的比值不变

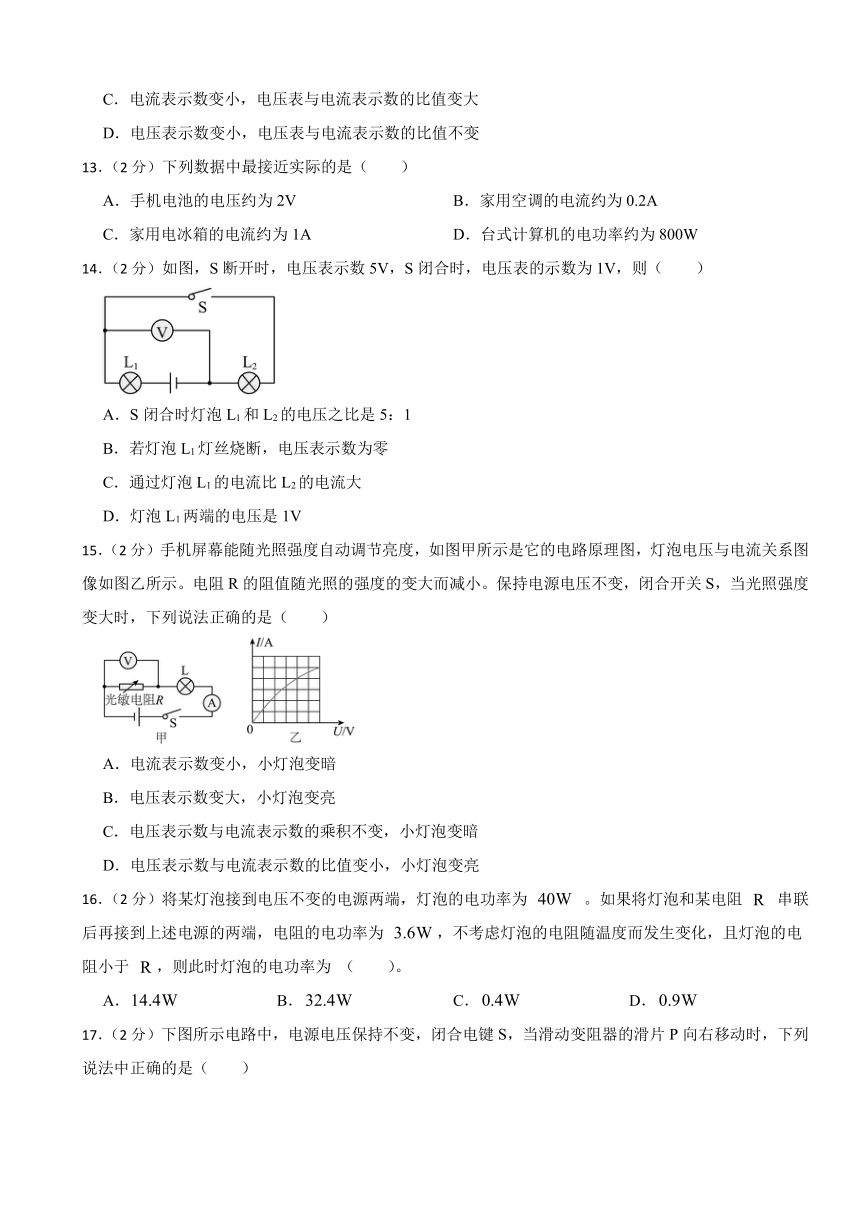

13．（2分）下列数据中最接近实际的是（　　）
A．手机电池的电压约为2V B．家用空调的电流约为0.2A
C．家用电冰箱的电流约为1A D．台式计算机的电功率约为800W
14．（2分）如图，S断开时，电压表示数5V，S闭合时，电压表的示数为1V，则（　　）
A．S闭合时灯泡L1和L2的电压之比是5：1
B．若灯泡L1灯丝烧断，电压表示数为零
C．通过灯泡L1的电流比L2的电流大
D．灯泡L1两端的电压是1V
15．（2分）手机屏幕能随光照强度自动调节亮度，如图甲所示是它的电路原理图，灯泡电压与电流关系图像如图乙所示。电阻R的阻值随光照的强度的变大而减小。保持电源电压不变，闭合开关S，当光照强度变大时，下列说法正确的是（　　）
A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的乘积不变，小灯泡变暗
D．电压表示数与电流表示数的比值变小，小灯泡变亮
16．（2分）将某灯泡接到电压不变的电源两端，灯泡的电功率为 。如果将灯泡和某电阻 串联后再接到上述电源的两端，电阻的电功率为 ，不考虑灯泡的电阻随温度而发生变化，且灯泡的电阻小于 ，则此时灯泡的电功率为 （　　）。
A． B． C． D．

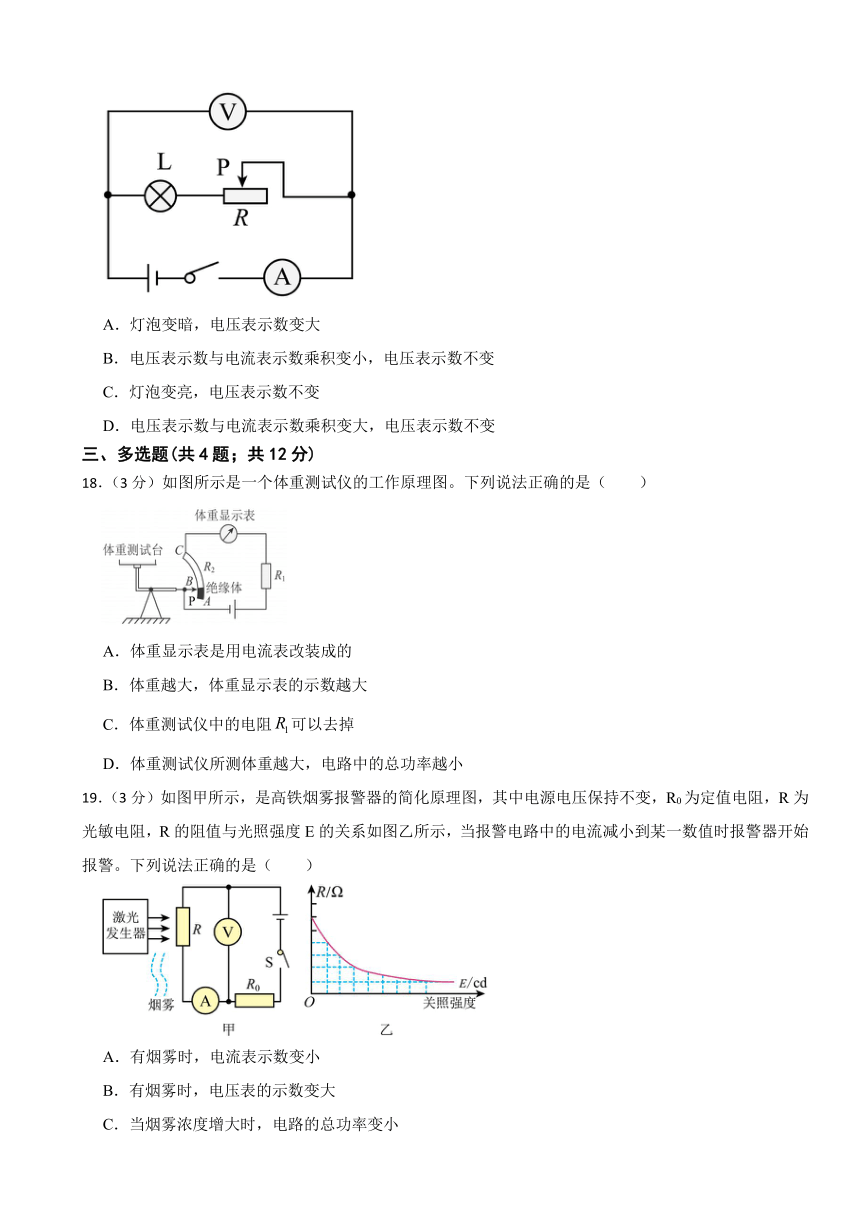

17．（2分）下图所示电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．灯泡变暗，电压表示数变大
B．电压表示数与电流表示数乘积变小，电压表示数不变
C．灯泡变亮，电压表示数不变
D．电压表示数与电流表示数乘积变大，电压表示数不变
三、多选题(共4题；共12分)
18．（3分）如图所示是一个体重测试仪的工作原理图。下列说法正确的是（　　）
A．体重显示表是用电流表改装成的
B．体重越大，体重显示表的示数越大
C．体重测试仪中的电阻可以去掉
D．体重测试仪所测体重越大，电路中的总功率越小
19．（3分）如图甲所示，是高铁烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度E的关系如图乙所示，当报警电路中的电流减小到某一数值时报警器开始报警。下列说法正确的是（　　）
A．有烟雾时，电流表示数变小
B．有烟雾时，电压表的示数变大
C．当烟雾浓度增大时，电路的总功率变小
D．要使报警器在浓度更低的烟雾下报警，R0应该选用更小阻值的电阻
20．（3分）如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙．下列判断正确的是（　　）
A．电源电压是12V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的最大阻值为12Ω
D．定值电阻能达到的最大功率为1.5W
21．（3分）将标有“”的灯与“”串联在的电源上，、都发光，不考虑温度对灯丝电阻的影响，下列正确的是(　　)
A．电阻为 B．流过的电流为
C．的实际功率 D．比亮
四、实验探究题(共2题；共22分)
22．（11分）如图是探究影响导体电阻大小因素的实验装置图，其中电源电压不变。
导体编号 长度/m 横截面积/mm2 材料 电流大小/A
a 0.5 0.2 锰铜合金
b 1.0 0.2 镍铬合金 0.04
c 0.5 0.4 镍铬合金 0.16
d 0.5 0.2 镍铬合金 0.08
（1）分别将a、b、c、d四根电阻丝接入电路进行实验，得到表格所示的数据，将电阻丝a接入电路时电流表的示数如图乙所示，为　 　A；
（2）在图甲中M、N之间接入不同导体时，可通过　 　来判断导体的电阻大小，这种研究方法叫　 　法；
（3）分别将电阻丝a、d接入电路，是为了探究电阻大小与导体的　 　的关系；
（4）为了探究“导体电阻大小与导体横截面积的关系”，可将电阻丝　 　（填导体编号）分别接入电路中进行实验，得出的结论是同种材料且长度相同的导体，其横截面积越大，导体的电阻越　 　；
（5）我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就　 　了输电线的电阻（选填“增大”或“减小”）；
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝的电阻　 　（选填“增大”或“减小”）。
23．（11分）小明在探究电流与电阻关系的实验中，所用实验器材均完好，如图所示，电源电压为6V不变，定值电阻分别为10、15、20、30，滑动变阻器规格为“20；1A”。
（1）实验前，小明发现电流表的指针位置如图甲所示，原因是电流表　 　
（2）小明连接了如图乙所示电路、闭合开关前，小明发现有一根导线连接错误，请在图乙中错误的导线上画“×”，并用笔画线代替导线把电路连接正确　 　；
（3）电路连接正确后，开关闭合前，滑片应调到　 　（选填“最左端”或“最右端”）；
（4）电路检查无误后，闭合开关，分别用10、15、20的电阻进行实验，正确操作，记录的数据如下表所示，则实验中控制电压表的示数为　 　V不变。当使用30的电阻做实验时，无论怎样调节滑动变阻器的滑片都无法使电压表的示数与前三次相同，为了继续完成第四次实验，如果只能更换电源，则电源电压应不高于　 　V；
实验次数 1 2 3 4
R/ 10 15 20 30
I/A 0.3 0.2 0.15
（5）分析实验数据得出结论：在电压一定时，导体中的电流与导体的电阻成　 　；
（6）本实验的主要研究方法是控制变量法，下列物理教材中的实验，没有用到控制变量法的有　 　（填字母序号）
A.探究二力平衡的条件　　B.探究影响液体内部压强的因素　　C.用电流表和电压表测量定值电阻的阻值
五、计算题(共2题；共22分)
24．（10分）如图所示，R1＝20Ω。当开关 S1、S2闭合时，电流表 A 的示数为 0.6A；当开关 S1 闭合，S2断开时，电流表 A 的示数为 0.4A。求：
(1)电源电压；
(2)R2的阻值。
25．（12分）下表为一只三角牌电饭锅的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。
求：
三角牌电饭锅
额定电压 220V
额定 功率 高温挡 1100W
低温挡 66W
电源频率 50Hz
（1）（4分）电烤箱在高温挡正常工作10min所消耗的电能，高温档时S2是闭合还是断开？
（2）（4分）电路中R1的阻值；
（3）（4分）电烤箱在低温挡正常工作时，电路中的电流和R1的功率。
答案部分
1．1921
2．2；5
3．1∶1
4．<；3︰1
5．4～10
6．36000；3.52×105
7．12Ω；18V；24Ω
8．D
9．B
10．D
11．D
12．D
13．C
14．B
15．D
16．C
17．B
18．A,B
19．A,B,C
20．B,C
21．A,C,D
22．0.20；灯泡亮度或者电流表示数；转换；材料；c、d；小；减小；增大
23．电流表指针没调零；；最右端；3；5；当电压一走时，通过导体的电流与物体的电阻成反比。；C
24．(1)12V；(2)10Ω
25．（1）解：由表中信息可知，高温挡的功率为P高=1100W，故由W=Pt可知，电烤箱在高温挡正常工作10min所消耗的电能为W=P高t=1100W×10×60s=6.6×105J
由可知，电路中的总电阻越小，电功率越大，由电路图可知，当开关S2闭合时，此时电阻R2被短路，只有R1接入电路，总电阻较小，故可知此时电烤箱处于高温挡，即高温挡时S2是闭合状态。
答：电烤箱在高温挡正常工作10min所消耗的电能为6.6×105J，高温挡时S2是闭合状态
（2）解：由表中信息可知，高温挡的功率为P高=1100W，故由可得，电阻R1的阻值为
答：R1的阻值为44Ω；
（3）解：当电阻箱在低温挡正常工作时，由表中数据可知，低温挡的功率为P低=66W，故由P=UI可得，此时电路中的电流为
故由可得，此时R1的功率为
答：电烤箱在低温挡正常工作时，电路中的电流为0.3A，R1的功率为3.96W。
