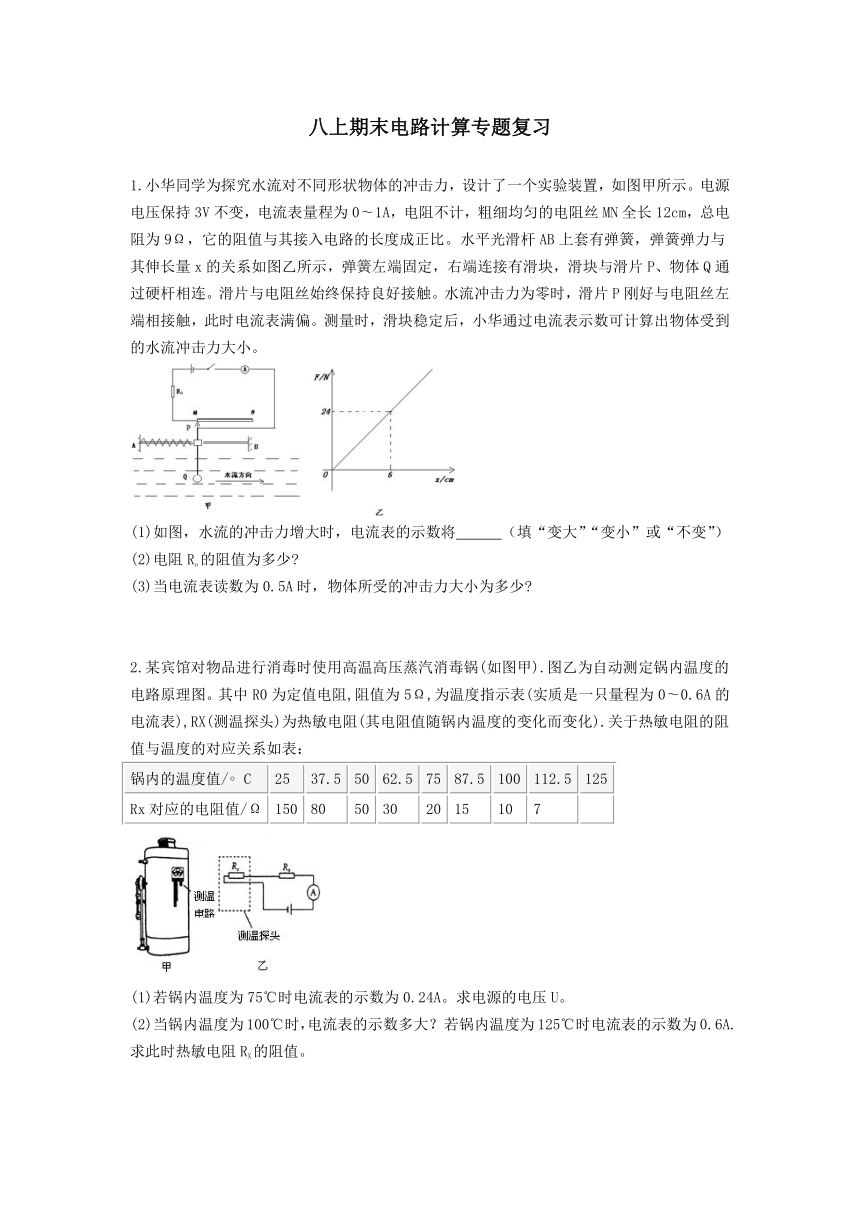

八上期末电路计算专题复习
1.小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示。电源电压保持3V不变，电流表量程为0 1A，电阻不计，粗细均匀的电阻丝MN全长12cm，总电阻为9Ω，它的阻值与其接入电路的长度成正比。水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连。滑片与电阻丝始终保持良好接触。水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏。测量时，滑块稳定后，小华通过电流表示数可计算出物体受到的水流冲击力大小。
(1)如图，水流的冲击力增大时，电流表的示数将 （填“变大”“变小”或“不变”）
(2)电阻Ro的阻值为多少
(3)当电流表读数为0.5A时，物体所受的冲击力大小为多少
2.某宾馆对物品进行消毒时使用高温高压蒸汽消毒锅(如图甲).图乙为自动测定锅内温度的电路原理图。其中R0为定值电阻,阻值为5Ω,为温度指示表(实质是一只量程为0 0.6A的电流表),RX(测温探头)为热敏电阻(其电阻值随锅内温度的变化而变化).关于热敏电阻的阻值与温度的对应关系如表：
锅内的温度值/ C 25 37.5 50 62.5 75 87.5 100 112.5 125
Rx对应的电阻值/Ω 150 80 50 30 20 15 10 7
(1)若锅内温度为75℃时电流表的示数为0.24A。求电源的电压U。
(2)当锅内温度为100℃时，电流表的示数多大？若锅内温度为125℃时电流表的示数为0.6A.求此时热敏电阻RX的阻值。

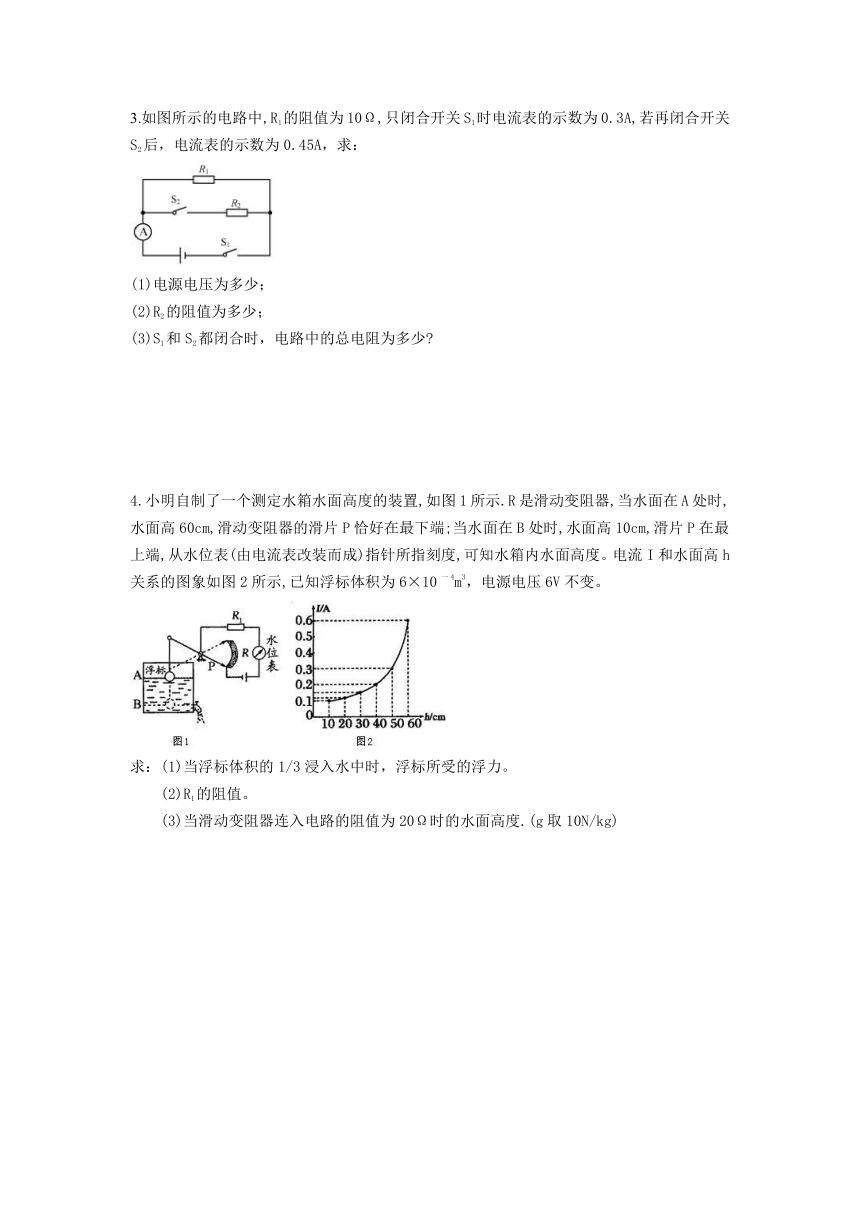

3.如图所示的电路中,R1的阻值为10Ω,只闭合开关S1时电流表的示数为0.3A,若再闭合开关S2后，电流表的示数为0.45A，求：
(1)电源电压为多少；
(2)R2的阻值为多少；
(3)S1和S2都闭合时，电路中的总电阻为多少
4.小明自制了一个测定水箱水面高度的装置,如图1所示.R是滑动变阻器,当水面在A处时,水面高60cm,滑动变阻器的滑片P恰好在最下端;当水面在B处时,水面高10cm,滑片P在最上端,从水位表(由电流表改装而成)指针所指刻度,可知水箱内水面高度。电流I和水面高h关系的图象如图2所示,已知浮标体积为6×10一4m3，电源电压6V不变。
求：(1)当浮标体积的1/3浸入水中时，浮标所受的浮力。
(2)R1的阻值。
(3)当滑动变阻器连入电路的阻值为20Ω时的水面高度.(g取10N/kg)

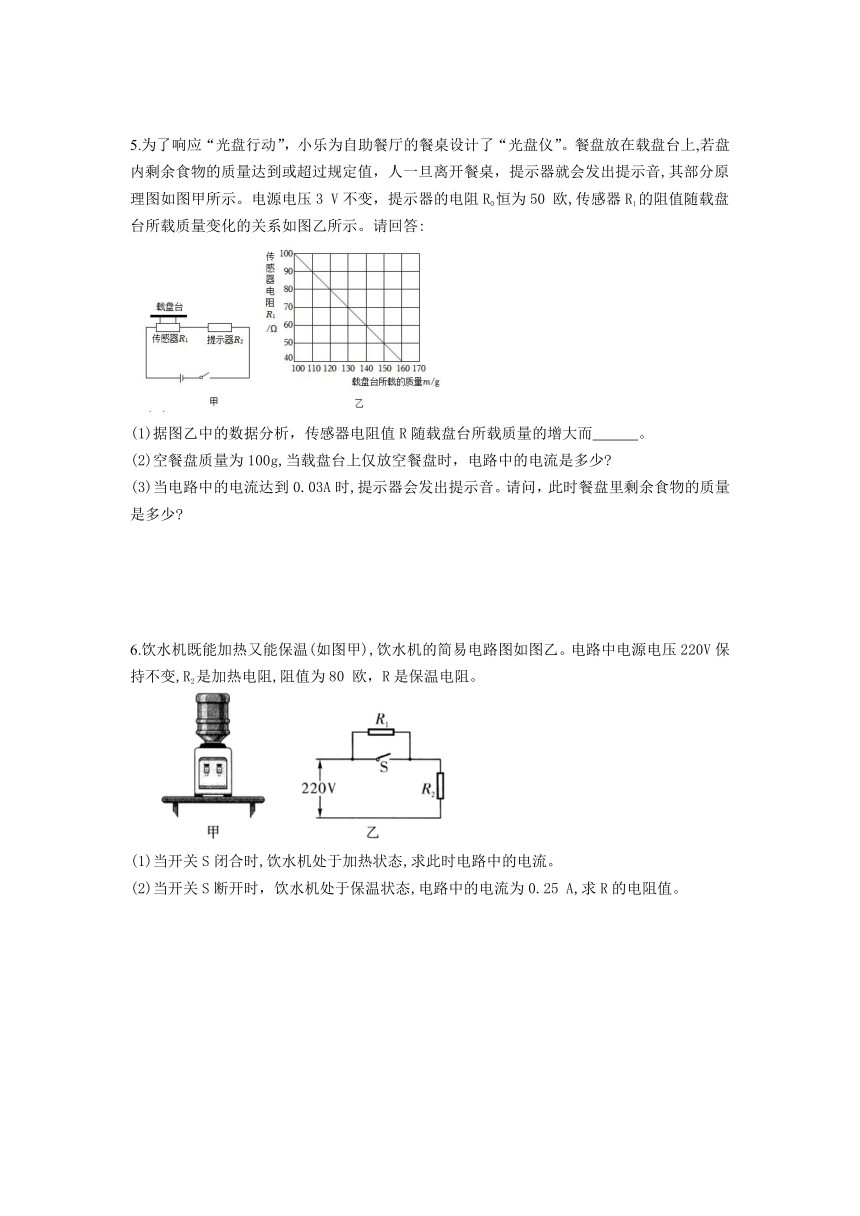

5.为了响应“光盘行动”，小乐为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上,若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音,其部分原理图如图甲所示。电源电压3 V不变，提示器的电阻R0恒为50 欧,传感器R1的阻值随载盘台所载质量变化的关系如图乙所示。请回答:
(1)据图乙中的数据分析，传感器电阻值R随载盘台所载质量的增大而 。
(2)空餐盘质量为100g,当载盘台上仅放空餐盘时，电路中的电流是多少
(3)当电路中的电流达到0.03A时,提示器会发出提示音。请问，此时餐盘里剩余食物的质量是多少
6.饮水机既能加热又能保温(如图甲),饮水机的简易电路图如图乙。电路中电源电压220V保持不变,R2是加热电阻,阻值为80 欧，R是保温电阻。
(1)当开关S闭合时,饮水机处于加热状态,求此时电路中的电流。
(2)当开关S断开时，饮水机处于保温状态,电路中的电流为0.25 A,求R的电阻值。

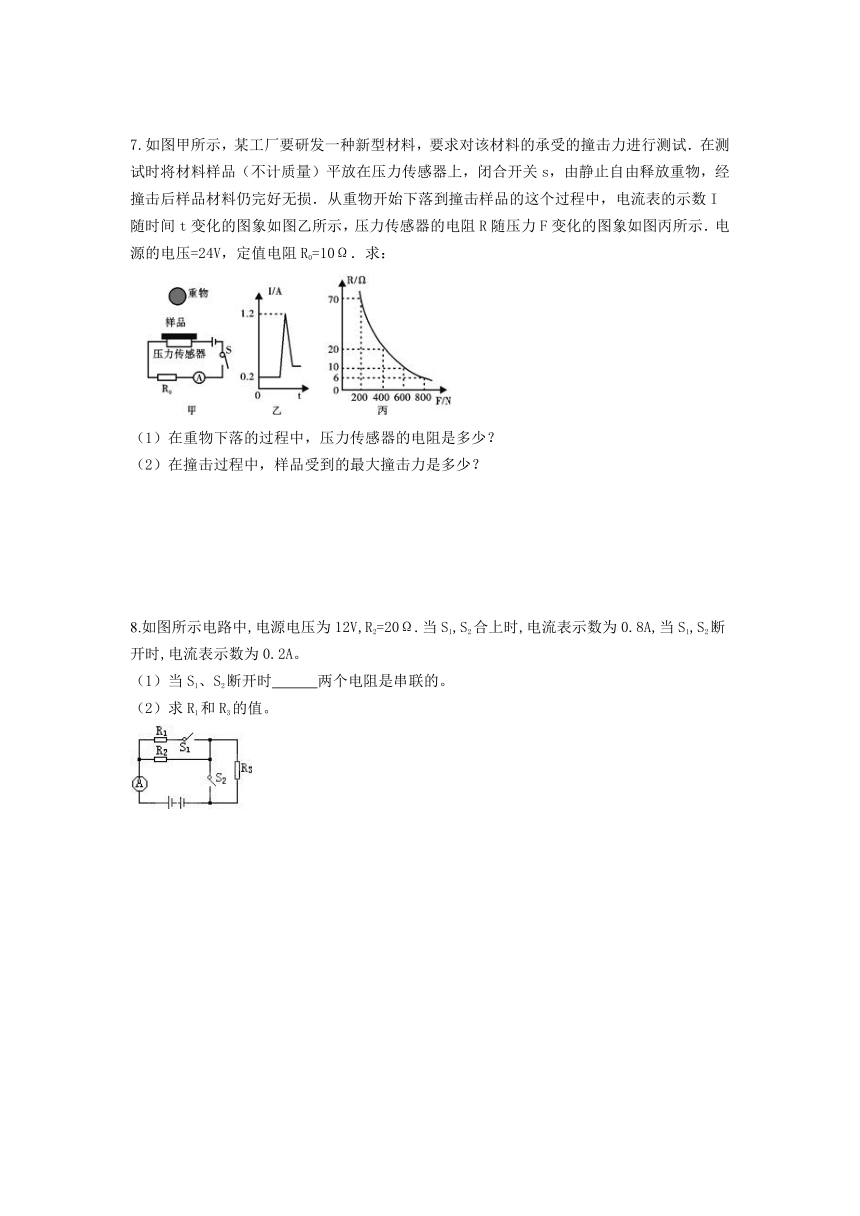

7.如图甲所示，某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：
（1）在重物下落的过程中，压力传感器的电阻是多少？
（2）在撞击过程中，样品受到的最大撞击力是多少？
8.如图所示电路中,电源电压为12V,R2=20Ω.当S1,S2合上时,电流表示数为0.8A,当S1,S2断开时,电流表示数为0.2A。
（1）当S1、S2断开时 两个电阻是串联的。
（2）求R1和R3的值。
9.如图甲是某小音箱的工作示意图,其中音响的电阻R为50欧,它与滑动变阻器R2串联在电路中，电流表的示数可表示音箱音量的大小。
(1)音箱播出的音量大小与电路中的电流关系如图乙所示。当滑动变阻器的滑片P向左移动时，音箱播出的声音将 (填“变响”“不变”或 “变弱”)。
(2)根据要求电路中的电流需在10 mA—100mA范围内调节,则应选择的滑动变阻器R2的最大阻值是多少
10.某宾馆对物品进行消毒时使用高温高压蒸汽消毒锅(如图甲).图乙为自动测定锅内温度的电路原理图。其中R0为定值电阻,阻值为5Ω,为温度指示表(实质是一只量程为0 0.6A的电流表),RX(测温探头)为热敏电阻(其电阻值随锅内温度的变化而变化).关于热敏电阻的阻值与温度的对应关系如表：
锅内的温度值/ C 25 37.5 50 62.5 75 87.5 100 112.5 125
Rx对应的电阻值/Ω 150 80 50 30 20 15 10 7
(1)若锅内温度为75℃时电流表的示数为0.24A.求电源的电压U.
(2)若锅内温度为125℃时电流表的示数为0.6A.求此时热敏电阻RX的阻值。
11.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω。当开关S闭合时，电压表示数为3V。求：
（1）电流表的示数I；
（2）电源两端的电压U。
12.如图甲所示电路,电源电压不变,R1、R2是定值电阻，R1=100欧。闭合开关S,电流表示数如图乙所示,当R1由于某种原因开路时,电流表的示数变为0.10 A。
(1)如图甲,R1和R2的连接方式为 （填“串联”或“并联”）。
(2)通路时，流经R2的电流为 A
(3)求定值电阻R2的阻值。
13.图甲所示的热熔胶枪是一种装修工具,用于材料涂胶。它的内部有2只相同的PTC(正温度系数)加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C. 单只PTC元件的电阻随温度的变化如图丙所示。
(1)扣动扳机，两只PTC元件在电路中的连接方式为______。
(2)松开扳机，当温度为80℃时，电路中B处的电流为______。
14.如图所示的电路中,电源电压为6V,且保持不变,R1=R3=4Ω,R2=6Ω.
(1)当开关S1、S2均断开时，电流表和电压表的示数各是多少
(2)当开关S1、S2均闭合时，电流表和电压表的示数各是多少
参考答案
1.（1）变小 （2）3欧 （3）16N
2.（1）6V （2）10A 5欧
3.（1）3V （2）20欧 （3）6.67欧
4.（1）2N （2）10欧 （3）40cm
5.（1）减小 （2）0.02A （3）150g
6.（1）2.75A （2）800欧
7.（1）110欧 （2）600N
8.（1）串联 （2）60 40
9.（1）变响 （2）45欧
10.（1）6V （2）5欧
11.（1）0.5A （2）12V
12.（1）并联 （2）0.1 （3）30
13.（1）并联 （2）0.125A
14.（1）0.6A 3.6V （2）2.5A 6V
