第十二章 简单机械
八下物理 RJ
第1节 杠杆
第2课时

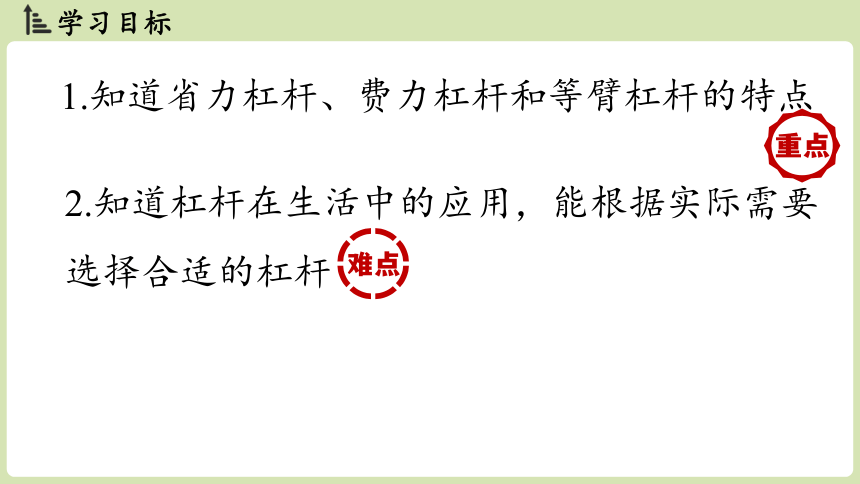

1.知道省力杠杆、费力杠杆和等臂杠杆的特点
学习目标
2.知道杠杆在生活中的应用，能根据实际需要选择合适的杠杆
课堂导入
据传，范蠡（lǐ）经商的年代没有统一的衡器，一天在路上看见一个农夫用桔槔从井里汲水，受到启发，做出了最早的杆秤雏形。
课堂导入
想想议议

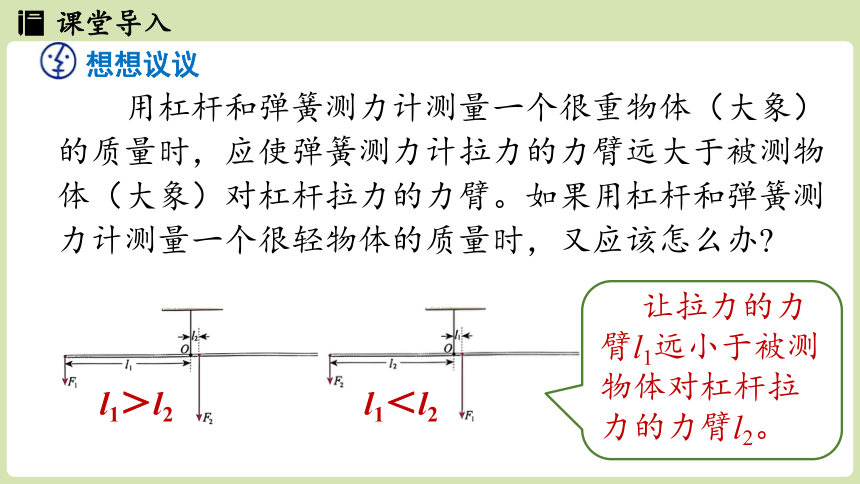

用杠杆和弹簧测力计测量一个很重物体（大象）的质量时，应使弹簧测力计拉力的力臂远大于被测物体（大象）对杠杆拉力的力臂。如果用杠杆和弹簧测力计测量一个很轻物体的质量时，又应该怎么办
让拉力的力臂l1远小于被测物体对杠杆拉力的力臂l2。
l1＞l2
l1＜l2
新知探究
知识点1 生活中的杠杆
天平
撬棒
船桨
请同学们标出图中杠杆的支点、动力、阻力、动力臂和阻力臂。
F2
F1
l2
l1

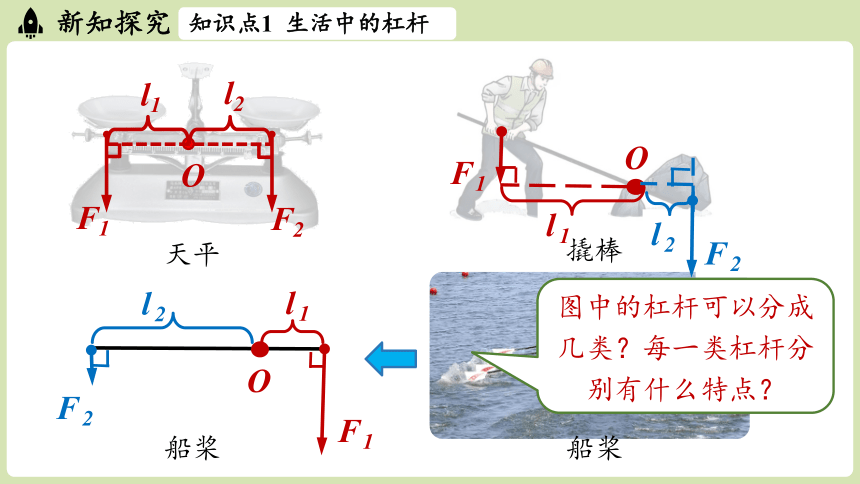

新知探究
知识点1 生活中的杠杆
O
天平
O
F1
l1
F2
l2
撬棒
船桨
O
F1
l1
F2
l2
船桨
图中的杠杆可以分成几类？每一类杠杆分别有什么特点？
新知探究
知识点1 生活中的杠杆

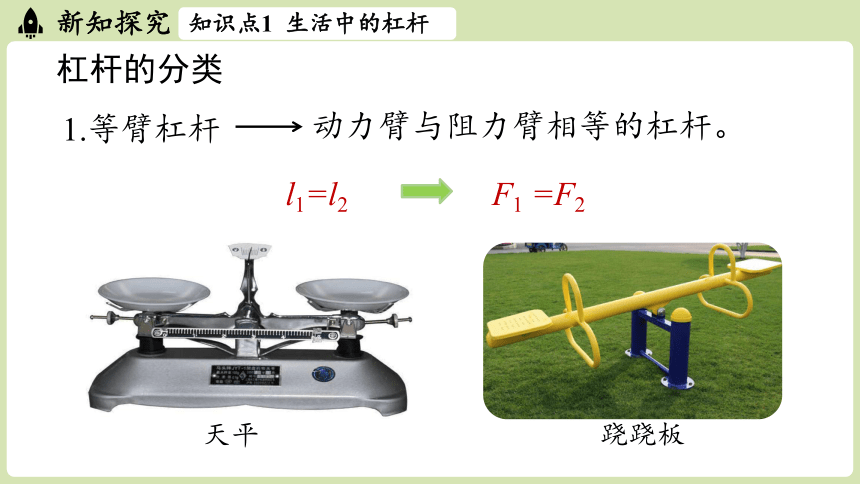

动力臂与阻力臂相等的杠杆。
l1=l2
1.等臂杠杆
杠杆的分类
F1 =F2
天平
跷跷板
新知探究
知识点1 生活中的杠杆
l1＞l2
F1 ＜F2

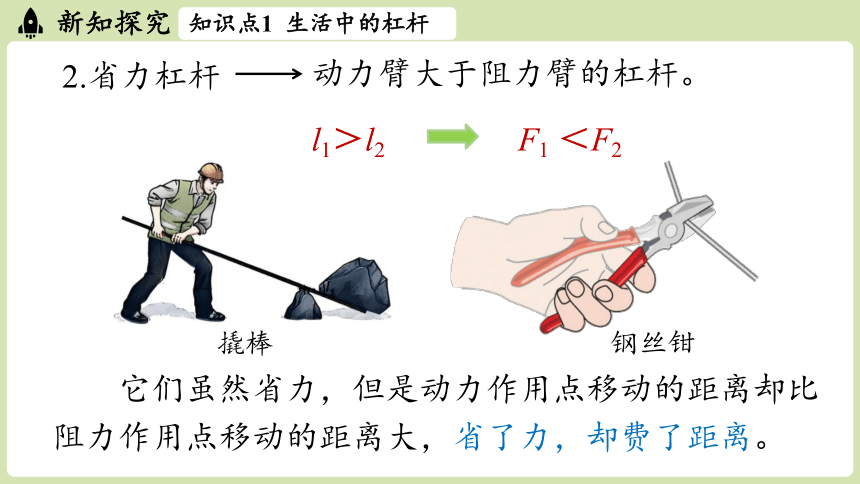

动力臂大于阻力臂的杠杆。
2.省力杠杆
撬棒
钢丝钳
它们虽然省力，但是动力作用点移动的距离却比阻力作用点移动的距离大，省了力，却费了距离。
新知探究
知识点1 生活中的杠杆
l1＜l2
F1 ＞F2

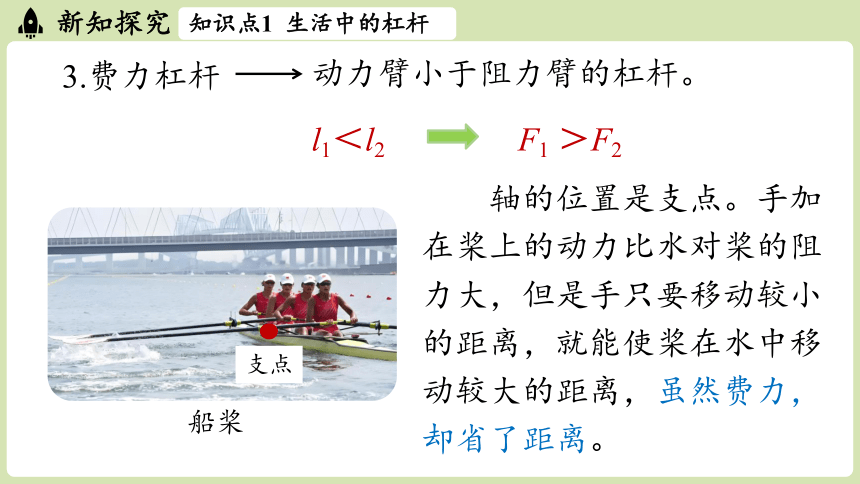

动力臂小于阻力臂的杠杆。
3.费力杠杆
船桨
轴的位置是支点。手加在桨上的动力比水对桨的阻力大，但是手只要移动较小的距离，就能使桨在水中移动较大的距离，虽然费力，却省了距离。
支点
镊子
面包夹
筷子
新知探究
知识点1 生活中的杠杆
核桃夹
园艺剪刀
省力杠杆
费力杠杆
新知探究
人体中的杠杆
F2
F1
O
抬头
知识点1 生活中的杠杆
踮脚
O
F2
F1
屈肘
O
F2
F1
例1、下列工具在正常使用中，属于费力杠杆的是（ ）
A．启瓶器
B．压水机手柄
C．钓鱼杆
D．羊角锤
省力杠杆
省力杠杆
费力杠杆
省力杠杆
典型例题
C
练习1.如图为指甲剪的示意图，其中有省力杠杆，也有费力杠杆。哪个部分是省力杠杆，哪个部分是费力杠杆
练习巩固
F1
F2
O
A
B
杠杆 AOB
动力：F1
阻力：F2
动力臂＞阻力臂，是省力杠杆
练习1.如图为指甲剪的示意图，其中有省力杠杆，也有费力杠杆。哪个部分是省力杠杆，哪个部分是费力杠杆
练习巩固
F1
F2
O1
C
D
杠杆 O1DC
动力：F1
阻力：F2
动力臂＜阻力臂，是费力杠杆
练习1.如图为指甲剪的示意图，其中有省力杠杆，也有费力杠杆。哪个部分是省力杠杆，哪个部分是费力杠杆
练习巩固
F1
F2
O1
H
G
杠杆 O1GH
动力：F1
阻力：F2
动力臂＜阻力臂，是费力杠杆
分析：
阻力和阻力臂是固定的，根据杠杆平衡条件F1l1 =F2l2可知，只要此时的动力臂最大，则动力就最小。
例2、请分析图中杠杆什么时候动力最小。
A
B
F
典型例题
当力的作用点到杠杆支点的距离作为力臂时，力臂是最大的，所以最小力的作用点在B点，且最小力垂直于OB，方向向上。
O
Fm
练习2．如图所示，分别沿力F1、F2、F3的方向用力，使杠杆平衡，关于三个力的大小，下列说法正确的是（ ）
B
F3
F1
F2
O
l1
l3
l2
A．沿F1方向的力最小
B．沿F2方向的力最小
C．沿F3方向的力最小
D．三个力的大小相等
练习巩固
科学世界
新知探究
在古代，我国人民就善于在生产和生活中利用各种各样的杠杆。
我国古代的杠杆
桔槔是古代的取水工具。人们在井边竖一根立木，或就地利用树权，架上一根横木，横木的一端绑上大石块，另一端系绳和水桶。不取水时，石头位置较低；当要取水时，人借助体重向下用力将横木系水桶的一端往下拉，另一端大石块的位置则上升、当水桶装满水后，就让另一端的大石块下降，通过杠杆的作用，将水桶提升。因此，使用这种提水工具时可以减轻劳动强度。
桔槔
新知探究
踏碓是古代的舂米工具，由杵臼演变而来，也运用了杠杆原理。用柱子架起一根木杠，木杠的一端装一块大石头，用脚连续踩踏木杠的另一端，石头就连续起落，去掉石臼中稻谷的皮。在踏碓的基础上，人们又发明了利用水力的水碓，水碓的原
动轮是一个大型卧式水轮，
轮的轴上装有一排互相错开
的拨板，用以拨动碓杆，碓
杆的一端装有碓头，水轮转
动时，就使几个碓头相继舂
米。它不仅用于粮食加工，
还用于舂碎香料、陶土等。
踏碓 水碓
生活中的杠杆
等臂杠杆
课堂小结
l1＝l2，F1＝F2
费力杠杆
l1＞l2，F1＜F2
省力，但费距离
l1＜l2，F1＞F2
费力，但省距离
省力杠杆
杠杆
1.如图所示，夹核桃时，用力向下压夹子上部的手柄即可夹碎核桃。把上部手柄视为杠杆，用力时支点在哪里 阻力的作用点、动力的作用点在哪里
随堂练习
解析：
支点在A点，阻力的作用点是B点，动力的作用点是C点。
F2
F1
随堂练习
2.脚踏式垃圾箱的结构可简化为下图。在A处向下踩动脚踏板，连杆CD便向上顶起箱盖。在上述过程中，你发现了哪几个杠杆 它们是省力杠杆，还是费力杠杆
解：
F
杠杆 ABC，支点在B点，是省力杠杆
杠杆 EDF，支点在E点，是费力杠杆
随堂练习
3.搬运砖块的独轮车，车体和砖块所受的总重力G为1000 N，独轮车的有关尺寸如图所示。抬起独轮车时，人手向上的力F应是多少
解：
独轮车可以看成杠杆，车体和砖块所受的总重力为阻力F2=G总，人手向上的力为动力F1=F，动力臂l1=1 m，阻力臂l2=0.3 m。
根据杠杆平衡条件F1l1＝F2l2 有
F=F1=
F2 l2
l1
=
G总 ·l2
l1
=300 N
=
1000 N×0.3 m
1 m
你认为阿基米德的愿望能实现吗？
“给我一个支点，我就可以撬起地球”
——阿基米德
能力提升
